NR SSB概述 - 时域频域分布

        SSB包含了PSS，SSS，PBCH。

        通过PSS和SSS，UE可以获得定时信息，频偏信息，小区ID等信息；通过PBCH可以获得无线帧号，与空口进行对齐，以及调度SIB1的一些信息。

       下面先将SSB作为一个整理，介绍其时域，频域分布。

        1. SSB的时间分布

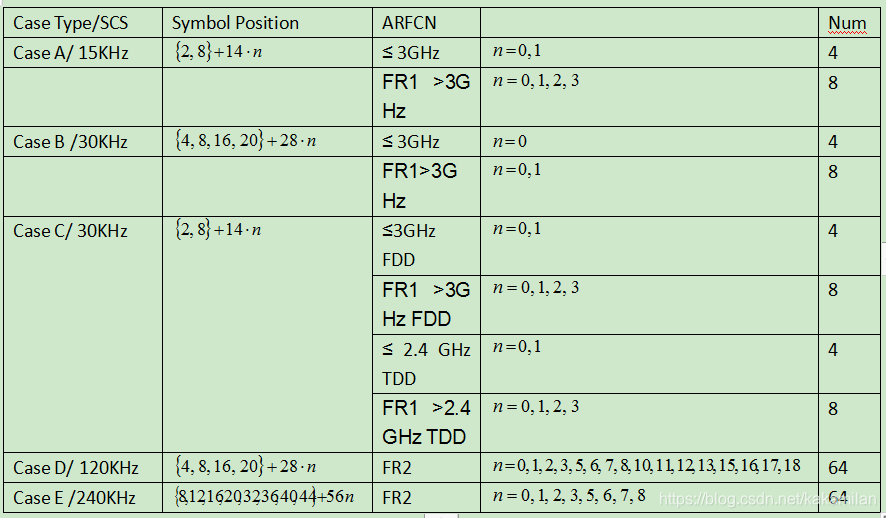

         协议参见38.213 4.1节，其时间分布总结为如下表格。

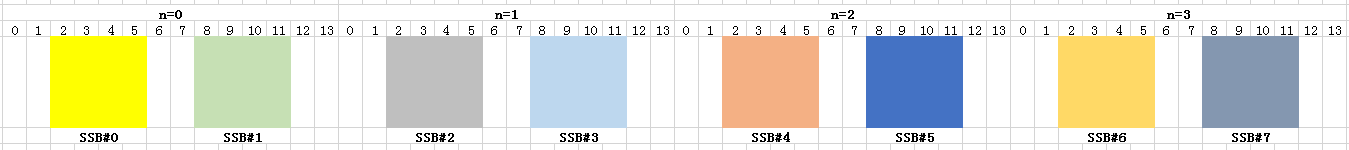

        以Case C/30KHz， FR1 > 2.4 GHz TDD为例，其SSB的分布示意图如下，一个SSB占据了4个OFDM symbol，每个SSB对应了不同的波束或者说不同的beam方向。

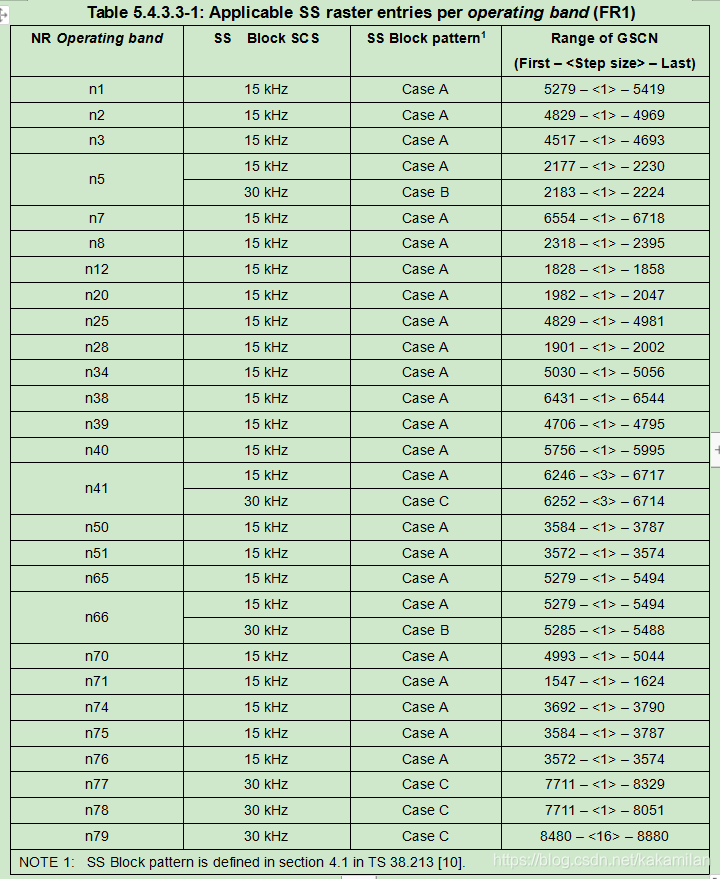

       其中的Case主要取决于频带，参考38.104 Table 5.4.3.3-1，所处频带决定了其SSB的SCS，Case。



        2. SSB的频域分布

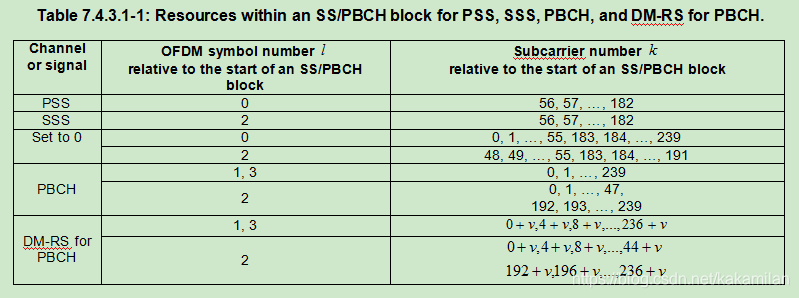

        SSB在频域占据了20RB，及240RE。协议描述在38.211 Table 7.4.3.1-1。

         示意图描述如下图所示。
