NR中小区ID的与LTE中的一样，都由 $N_{ID}^{(1)}$ 和 $N_{ID}^{(2)}$ 决定，其中 $N_{ID}^{(1)}\subseteq \left \{ 0,1,....335 \right \}}$ , $N_{ID}^{(2)}\subseteq \left \{ 0,1,2 \right \}$ , 那么小区ID $N_{ID}^{(cell)}=3N_{ID}^{(1)}+N_{ID}^{(2)}$ 。

1. PSS，SSS

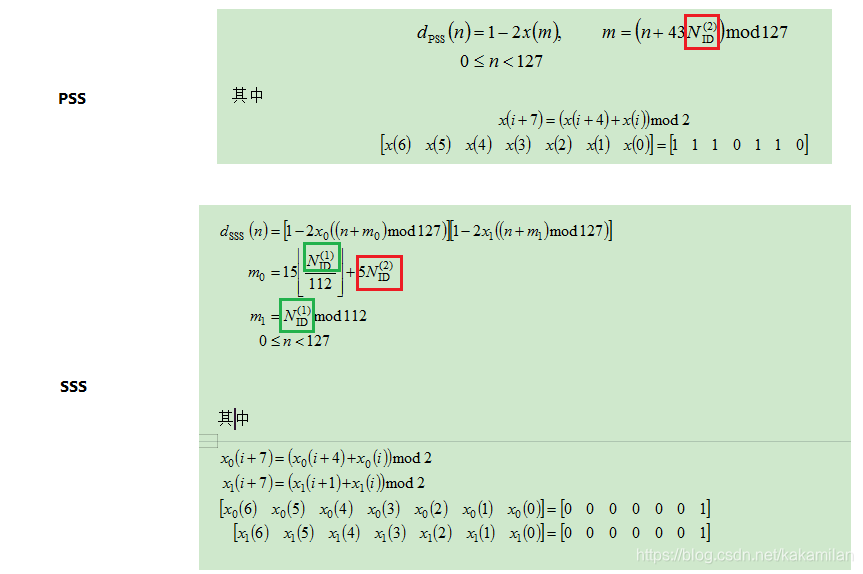

PSS和SSS都是长度为127的序列，通过PSS同步获得 $N_{ID}^{(2)}$ 及时间位置信息，从而获得SSS的位置，根据SSS序列信息获得 $N_{ID}^{(1)}$ ，通过PSS及SSS获得时间同步，频率同步，小区ID等信息。

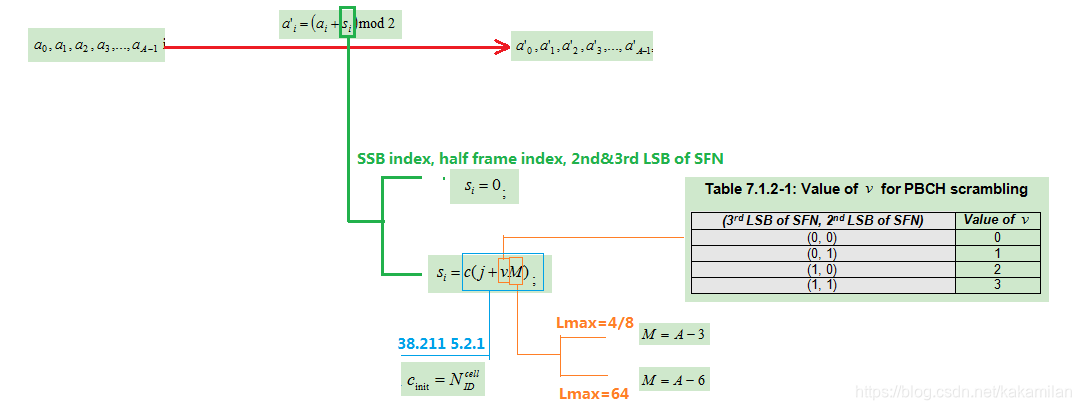

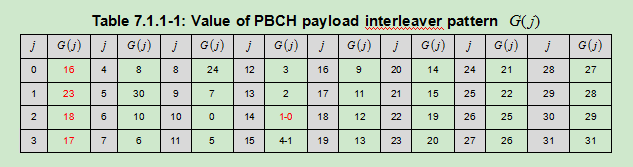

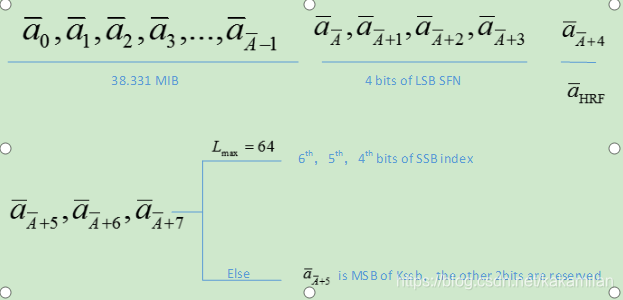

2. PBCH

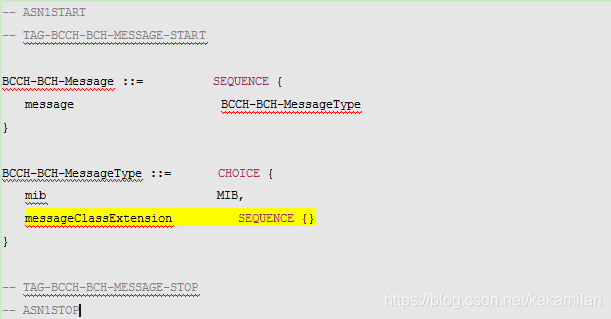

PBCH承载的是BCCH-BCH-Message信息。

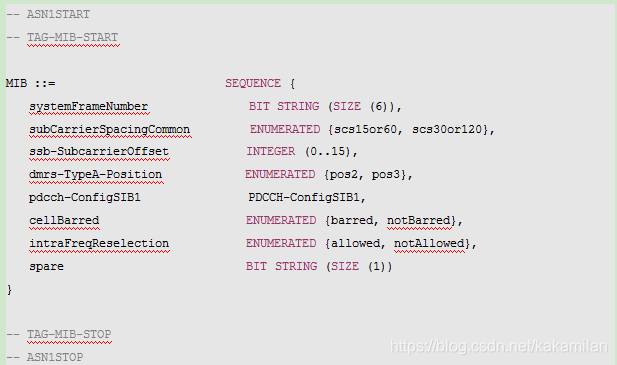

如果指示的是MIB信息，则MIB信息如下，总共承载的信息比特数为 6+1+4+1+8+1+1+1=23比特。最初说MIB是24比特，一直在查找这1比特的差异在哪，后来通过sharetechnote上的解释才了解到，这1比特是上面BCCH-BCH-Message中的Choice比特指示，即1比特指示是mib还是messageClassExtension。如果指示的是messageClassExtension，这个用途目前还没有看到过。
