目录
一、 导入数据

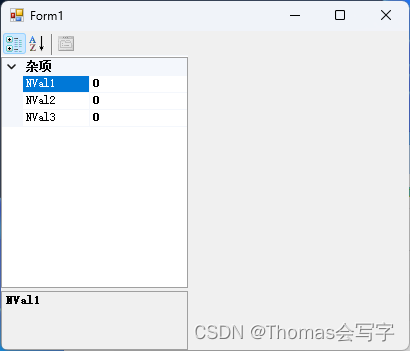

propertyGrid1.SelectedObject = new Level1();
- 显示Level1类中所有 public 属性 Get Set 封装的字段。
propertyGrid1.SelectedObject = new Level1();
public class Level1
{
private int nVal1;
private int nVal2;
private int nVal3;
public int NVal1 { get => nVal1; set => nVal1 = value; }
public int NVal2 { get => nVal2; set => nVal2 = value; }
public int NVal3 { get => nVal3; set => nVal3 = value; }
}propertyGrid1.SelectedObjects = new object[] { new Level1(), new Level2() };

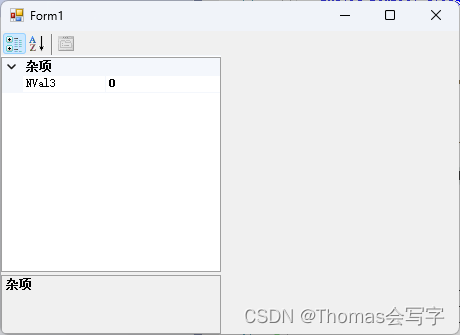

- 显示Level2 和 Level2 中所有公共属性
propertyGrid1.SelectedObjects = new object[] { new Level1(), new Level2() };
public class Level1
{
private int nVal1;
private int nVal2;
private int nVal3;
public int NVal1 { get => nVal1; set => nVal1 = value; }
public int NVal2 { get => nVal2; set => nVal2 = value; }
public int NVal3 { get => nVal3; set => nVal3 = value; }
}
public class Level2
{
private int nVal3;
private int nVal4;
private int nVal5;
public int NVal3 { get => nVal3; set => nVal3 = value; }
public int NVal4 { get => nVal4; set => nVal4 = value; }
public int NVal5 { get => nVal5; set => nVal5 = value; }
}
二、 PropertyGrid 的简单属性配置
- BackColor 更改其背景色。
- HelpBackColor 更改助窗口背景色。
- HelpForeColor 更改助窗口字体颜色。
- HelpVisible 显示隐藏帮助窗口。
- ToolbarVisible 显示隐藏工具栏。
- LargeButtons 显示大型工具栏按钮。
- PropertySort 按字母顺序对属性进行排序。
- BackColor 更改拆分器颜色。
- LineColor 更改网格线和边框。

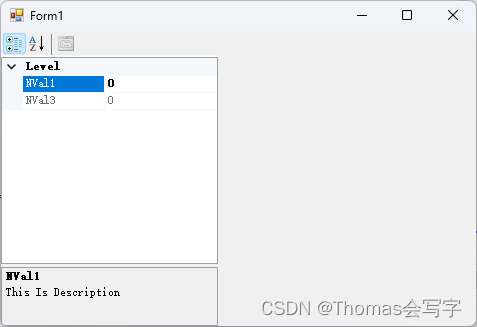

三、 设置字段属性
- DescriptionAttribute - 设置属性在属性下方的说明帮助窗格中显示的属性的文本。 这是为具有焦点的活动属性提供帮助文本的有用方法。 将此属性应用于 MaxRepeatRate 该属性。
- CategoryAttribute 设置属性在网格中所属的类别。 当需要按类别名称分组的属性时，这非常有用。 如果属性未指定类别，则会将其分配给 Misc 类别。 将此属性应用于所有属性。
- BrowsableAttribute – 指示属性是否显示在网格中。 如果要从网格中隐藏属性，这非常有用。 默认情况下，公共属性始终显示在网格中。 将此属性应用于 SettingsChanged 该属性。
- ReadOnlyAttribute – 指示属性是否为只读。 如果要使属性在网格中不可编辑，这非常有用。 默认情况下，具有 get 和 set 访问器函数的公共属性在网格中可编辑。 将此属性应用于 AppVersion 该属性。
- DefaultValueAttribute – 标识属性的默认值。 如果想要为属性提供默认值，然后确定该属性的值是否不同于默认值，则这非常有用。 将此属性应用于所有属性。
- DefaultPropertyAttribute – 标识类的默认属性。 类的默认属性在网格中选择类时首先获取焦点。 将此属性应用于 AppSettings 类。
- DisplayNameAttribute - 实际显示的名称
[DefaultProperty("NVal1")]
public class Level1
{
private int nVal1;
private int nVal2;
private int nVal3;
[Category("Level"), DefaultValue("123"), ReadOnly(false), Browsable(true), Description("This Is Description")]
public int NVal1 { get => nVal1; set => nVal1 = value; }
[Category("Level"),Browsable(false)]
public int NVal2 { get => nVal2; set => nVal2 = value; }
[Category("Level"), DefaultValue("456"), ReadOnly(true)]
public int NVal3 { get => nVal3; set => nVal3 = value; }
}四、 字段的下拉框
常用属性 PropertyGrid 中已经封装了下拉框属性
字符串：
1. 通过继承重写 StringConverter 函数
/* 创建从类型转换器类继承的类。
* 由于属性 DefaultFileName 属于 String 类型
* 因此可以从 StringConverter 继承。
* 如果属性类型的类型转换器不存在，则可以从
* TypeConverter 继承;在这种情况下，不需要这样做。
*/
public class MyStringConverter : StringConverter
{
//重写 GetStandardValuesSupported 方法并返回 true 以指示此对象支持可从列表中选择的标准值集。
public override bool GetStandardValuesSupported( ITypeDescriptorContext context)
{
return true;
}
/* 重写 GetStandardValues 方法，并返回用标准值填充的 StandardValuesCollection 。
* 创建 StandardValuesCollection 的一种方法是在构造函数中提供值数组。
* 对于选项窗口应用程序，可以使用填充有建议的默认文件名的 字符串 数组。
*/
public override StandardValuesCollection GetStandardValues(ITypeDescriptorContext context)
{
return new StandardValuesCollection(new string[]{"Str2", "Str3", "Str4"});
}
/* (可选) 如果希望用户能够键入不在下拉列表中的值，
* 请重写 GetStandardValuesExclusive 方法并返回 false。
* 这基本上将下拉列表样式更改为组合框样式。
*/
public override bool GetStandardValuesExclusive(ITypeDescriptorContext context)
{
return false;
}2. 通过Enum.ToString()实现，将String[] 变为 Enum，通过 Enum 实现下拉框
public class Level1
{
private bool bVal = true;
private Size sizeVal = new Size(100,200);
private Font fontVal= new Font("宋体", 9, FontStyle.Regular);
private Color colVal = Color.Red;
private EnumVal eVal = EnumVal.E02;
private String sVal = "Str1";
[CategoryAttribute("下拉框")]
public bool BVal { get => bVal; set => bVal = value; }
[CategoryAttribute("下拉框")]
public Size SizeVal { get => sizeVal; set => sizeVal = value; }
[CategoryAttribute("下拉框")]
public Font FontVal { get => fontVal; set => fontVal = value; }
[CategoryAttribute("下拉框")]
public Color ColVal { get => colVal; set => colVal = value; }
[CategoryAttribute("下拉框")]
public EnumVal EVal { get => eVal; set => eVal = value; }
[CategoryAttribute("下拉框"), TypeConverter(typeof(MyStringConverter))]
public string SVal { get => sVal; set => sVal = value; }

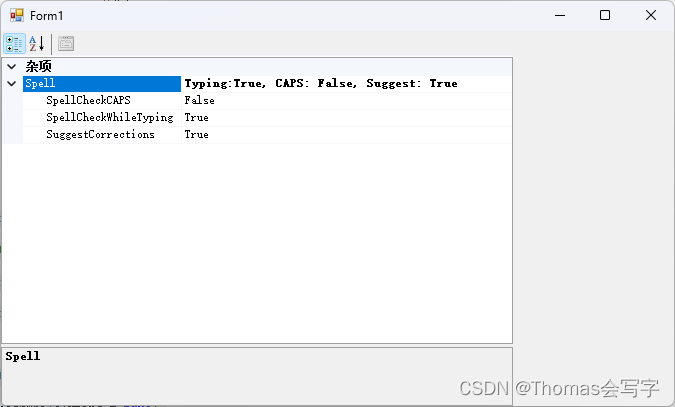

}五、 多级展开
public class Level1
{
private SpellingOptions spell = new SpellingOptions();
/* 6. 将 TypeConverterAttribute 应用于示例中的类 SpellingOptions 目标类。
*/
[TypeConverterAttribute(typeof(SpellingOptionsConverter))]
public SpellingOptions Spell { get => spell; set => spell = value; }
}
public class SpellingOptions
{
private bool spellCheckWhileTyping = true;
private bool spellCheckCAPS = false;
private bool suggestCorrections = true;
[DefaultValueAttribute(true)]
public bool SpellCheckWhileTyping
{
get { return spellCheckWhileTyping; }
set { spellCheckWhileTyping = value; }
}
[DefaultValueAttribute(false)]
public bool SpellCheckCAPS
{
get { return spellCheckCAPS; }
set { spellCheckCAPS = value; }
}
[DefaultValueAttribute(true)]
public bool SuggestCorrections
{
get { return suggestCorrections; }
set { suggestCorrections = value; }
}
}
/* 1. 创建继承自 ExpandableObjectConverter 的类。
* 若要获取 PropertyGrid 以展开 SpellingOptions 该属性，需要创建 TypeConverter。
* TypeConverter 提供了一种从一种类型转换为另一种类型的方法。
* PropertyGrid 使用 TypeConverter 将对象类型转换为字符串，该字符串用于在网格中显示对象值。
* 在编辑期间， TypeConverter 将从 String 转换回对象类型。
* .NET Framework提供了 ExpandableObjectConverter 类，以便更轻松地执行此操作。
*/
public class SpellingOptionsConverter : ExpandableObjectConverter
{
/* 2. 如果参数与使用此类型的SpellingOptions转换器的类相同，
* 则重写 CanConvertTo 方法并返回 truedestinationType;
* 否则，返回基类 CanConvertTo 方法的值。
*/
public override bool CanConvertTo(ITypeDescriptorContext context, System.Type destinationType)
{
if (destinationType == typeof(SpellingOptions))
return true;
return base.CanConvertTo(context, destinationType);
}
/* 3. 重写 ConvertTo 方法，并确保 destinationType 参数是 字符串 ，
* 并且该值与使用此类型转换器 SpellingOptions 的类(示例中的类) 的类型相同。
* 如果任一情况为 false，则返回基类 ConvertTo 方法的值;
* 否则返回值对象的字符串表示形式。 字符串表示形式需要用唯一分隔符分隔类的每个属性。
* 由于整个字符串将显示在 PropertyGrid 中，
* 因此你需要选择一个不减去可读性的分隔符;逗号通常效果良好。
*/
public override object ConvertTo(ITypeDescriptorContext context,
CultureInfo culture,
object value,
System.Type destinationType)
{
if (destinationType == typeof(System.String) &&
value is SpellingOptions)
{
SpellingOptions so = (SpellingOptions)value;
return "Typing:" + so.SpellCheckWhileTyping +
", CAPS: " + so.SpellCheckCAPS +
", Suggest: " + so.SuggestCorrections;
}
return base.ConvertTo(context, culture, value, destinationType);
}
/* 4. (可选) 可以通过指定类型转换器可以从字符串转换来启用对网格中
* 对象的字符串表示形式的编辑。 为此，请先重写 CanConvertFrom 方法，
* 如果源 Type 参数的类型为 String，则返回 true;否则，
* 返回基类 CanConvertFrom 方法的值。
*/
public override bool CanConvertFrom(ITypeDescriptorContext context,
System.Type sourceType)
{
if (sourceType == typeof(string))
return true;
return base.CanConvertFrom(context, sourceType);
}
/* 5. 若要启用对对象的基类的编辑，
* 还需要重写 ConvertFrom 方法，并确保值参数为 String。
* 如果不是 String，则返回基类 ConvertFrom 方法的值;
* 否则，请根据值参数返回类的新实例， (SpellingOptions 示例中的类) 。
* 需要从值参数分析类的每个属性的值。
* 了解在 ConvertTo 方法中创建的带分隔符的字符串的格式将有助于执行分析。
*/
public override object ConvertFrom(ITypeDescriptorContext context, CultureInfo culture, object value)
{
if (value is string)
{
try
{
string s = (string)value;
int colon = s.IndexOf(':');
int comma = s.IndexOf(',');
if (colon != -1 && comma != -1)
{
string checkWhileTyping = s.Substring(colon + 1,
(comma - colon - 1));
colon = s.IndexOf(':', comma + 1);
comma = s.IndexOf(',', comma + 1);
string checkCaps = s.Substring(colon + 1,
(comma - colon - 1));
colon = s.IndexOf(':', comma + 1);
string suggCorr = s.Substring(colon + 1);
SpellingOptions so = new SpellingOptions();
so.SpellCheckWhileTyping = Boolean.Parse(checkWhileTyping);
so.SpellCheckCAPS = Boolean.Parse(checkCaps);
so.SuggestCorrections = Boolean.Parse(suggCorr);
return so;
}
}
catch
{
throw new ArgumentException( "Can not convert '" + (string)value + "' to type SpellingOptions");
}
}
return base.ConvertFrom(context, culture, value);
}
}六、 显示内容的排序

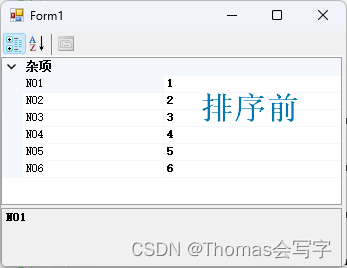

6.1 属性排序
- PropertyGrid 默认支持的排序方式
- 自定义顺序的排序方式
- 根据字段封装顺序的排序方式

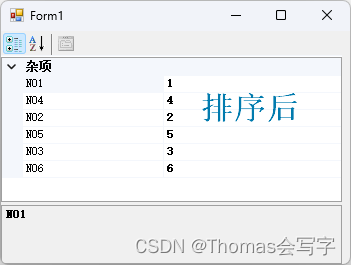

6.1.1 自定义排序
[TypeConverter(typeof(PropertySorter))]
public class Level1
{
int n01 = 1;
int n02 = 2;
int n03 = 3;
int n04 = 4;
int n05 = 5;
int n06 = 6;
[PropertyOrder(1)]
public int N01 { get => n01; set => n01 = value; }
[PropertyOrder(2)]
public int N04 { get => n04; set => n04 = value; }
[PropertyOrder(3)]
public int N02 { get => n02; set => n02 = value; }
[PropertyOrder(4)]
public int N05 { get => n05; set => n05 = value; }
[PropertyOrder(5)]
public int N03 { get => n03; set => n03 = value; }
[PropertyOrder(6)]
public int N06 { get => n06; set => n06 = value; }
}
public class PropertySorter : ExpandableObjectConverter
{
public override bool GetPropertiesSupported(ITypeDescriptorContext context)
{
return true;
}
public override PropertyDescriptorCollection GetProperties(ITypeDescriptorContext context, object value, Attribute[] attributes)
{
//
// This override returns a list of properties in order
//
PropertyDescriptorCollection pdc = TypeDescriptor.GetProperties(value, attributes);
ArrayList orderedProperties = new ArrayList();
foreach (PropertyDescriptor pd in pdc)
{
Attribute attribute = pd.Attributes[typeof(PropertyOrderAttribute)];
if (attribute != null)
{
//
// If the attribute is found, then create an pair object to hold it
//
PropertyOrderAttribute poa = (PropertyOrderAttribute)attribute;
orderedProperties.Add(new PropertyOrderPair(pd.Name, poa.Order));
}
else
{
//
// If no order attribute is specifed then given it an order of 0
//
orderedProperties.Add(new PropertyOrderPair(pd.Name, 0));
}
}
//
// Perform the actual order using the value PropertyOrderPair classes
// implementation of IComparable to sort
//
orderedProperties.Sort();
//
// Build a string list of the ordered names
//
ArrayList propertyNames = new ArrayList();
foreach (PropertyOrderPair pop in orderedProperties)
{
propertyNames.Add(pop.Name);
}
//
// Pass in the ordered list for the PropertyDescriptorCollection to sort by
//
return pdc.Sort((string[])propertyNames.ToArray(typeof(string)));
}
}
[AttributeUsage(AttributeTargets.Property)]
public class PropertyOrderAttribute : Attribute
{
//
// Simple attribute to allow the order of a property to be specified
//
private int _order;
public PropertyOrderAttribute(int order)
{
_order = order;
}
public int Order
{
get
{
return _order;
}
}
}
public class PropertyOrderPair : IComparable
{
private int _order;
private string _name;
public string Name
{
get
{
return _name;
}
}
public PropertyOrderPair(string name, int order)
{
_order = order;
_name = name;
}
public int CompareTo(object obj)
{
//
// Sort the pair objects by ordering by order value
// Equal values get the same rank
//
int otherOrder = ((PropertyOrderPair)obj)._order;
if (otherOrder == _order)
{
//
// If order not specified, sort by name
//
string otherName = ((PropertyOrderPair)obj)._name;
return string.Compare(_name, otherName);
}
else if (otherOrder > _order)
{
return -1;
}
return 1;
}
}
6.1.2 根据字段封装顺序
[TypeConverter(typeof(PropertySorter))]
public class Level1
{
int n01 = 1;
int n02 = 2;
int n03 = 3;
int n04 = 4;
int n05 = 5;
int n06 = 6;
public int N01 { get => n01; set => n01 = value; }
public int N04 { get => n04; set => n04 = value; }
public int N02 { get => n02; set => n02 = value; }
public int N05 { get => n05; set => n05 = value; }
public int N03 { get => n03; set => n03 = value; }
public int N06 { get => n06; set => n06 = value; }
}
public class PropertySorter : ExpandableObjectConverter
{
public override bool GetPropertiesSupported(ITypeDescriptorContext context)
{
return true;
}
public override PropertyDescriptorCollection GetProperties(ITypeDescriptorContext context, object value, Attribute[] attributes)
{
PropertyDescriptorCollection pdc = TypeDescriptor.GetProperties(value, attributes);
ArrayList propertyNames = new ArrayList();
foreach (PropertyDescriptor pd in pdc)
propertyNames.Add(pd.Name);
return pdc.Sort((string[])propertyNames.ToArray(typeof(string)));
}
}6.2 类别排序
1. PropertyGrid.PropertySort = CategorizedAlphabetical
2. 数据类中添加类别排序List
private List<String> categorys = new List<string>() { ... };3. 添加 PropertyGrid 的 Paint 事件
private void propertyGrid1_Paint(object sender, PaintEventArgs e)
{
var categorysinfo = propertyGrid1.SelectedObject.GetType().GetField("categorys", BindingFlags.NonPublic | BindingFlags.Instance);
if (categorysinfo != null)
{
var categorys = categorysinfo.GetValue(propertyGrid1.SelectedObject) as List<String>;
propertyGrid1.CollapseAllGridItems();
GridItemCollection currentPropEntries = typeof(PropertyGrid).GetField("currentPropEntries", BindingFlags.NonPublic | BindingFlags.Instance).GetValue(propertyGrid1) as GridItemCollection;
var newarray = currentPropEntries.Cast<GridItem>().OrderBy((t) => categorys.IndexOf(t.Label)).ToArray();
currentPropEntries.GetType().GetField("entries", BindingFlags.NonPublic | BindingFlags.Instance).SetValue(currentPropEntries, newarray);
propertyGrid1.ExpandAllGridItems();
object obj = propertyGrid1.Tag;
if (obj != null)
propertyGrid1.PropertySort = (PropertySort)obj;
}
propertyGrid1.Paint -= new PaintEventHandler(propertyGrid1_Paint);
propertyGrid1.CollapseAllGridItems();
}七、 闪屏问题
Form.DoubleBuffered = true; 或者 SetStyle(ControlStyles.OptimizedDoubleBuffer, true);
八、 主要参考
充分利用 .NET Framework PropertyGrid 控件 | Microsoft Learn
c# PropertyGrid 自定义属性排序_楚楚3107的博客-CSDN博客
PropertyGrid控件 分类（Category）及属性（Property）排序_propertygrid 排序_衣舞晨风的博客-CSDN博客
3386
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
