一、前言：焊点虽小，影响巨大

在现代电子制造中，**SMT（Surface Mount Technology，表面贴装技术）**已经成为主流。从智能手机到汽车电子，从无人机到AI设备，几乎所有的电路板都要经历SMT贴片加工。而在整个SMT流程中，“焊接”是决定产品质量的关键环节。贴得再准、元件再贵，如果焊接不好，最终都会前功尽弃。其中最重要、最具技术含量的环节就是——回流焊接（Reflow Soldering）。这篇文章，我们就带你深入了解SMT贴片加工的核心——回流焊接，从原理、工艺到质量控制，一文读懂。

二、SMT贴片加工的整体流程概览

在讲焊接之前，我们先快速回顾一下SMT的全流程，以便理解回流焊所处的位置。

1.锡膏印刷（Solder Paste Printing）

使用钢网将锡膏精确印刷到PCB焊盘上，为后续焊接打下基础。

2.贴片（Component Placement）

自动贴片机将SMD元件精准吸取并放置在涂有锡膏的焊盘上。

3.回流焊接（Reflow Soldering）

利用温度曲线控制，使锡膏熔化后凝固，形成牢固焊点。

4.检测（AOI/X-Ray）

自动检测焊点、位置和缺陷，确保焊接质量。

在这四步中，前两步是准备，第三步才是真正让电路板“成型”的关键。

三、回流焊接的原理

1. 什么是回流焊？

回流焊是一种通过加热使锡膏熔化并形成焊点的焊接工艺。

它依靠热气流或红外加热，使PCB和元件焊盘升温，锡膏中的焊料熔化、流动、润湿，最终在冷却后形成牢固的金属结合。“回流”的含义是：

热气流沿固定路径循环流动（回流），在这个过程中传递热能，让所有焊点受热均匀。

2. 回流焊的作用

形成电气连接（导通信号、电流）
提供机械支撑（固定元件）
提升产品可靠性（防震、防脱落）

3. 回流焊的核心原理

当温度逐渐升高时，锡膏中的助焊剂开始活化，清除金属表面氧化层。

随后，焊料熔化，润湿焊盘与元件引脚表面，形成合金层（金属间化合物，IMC）。

冷却后，这层合金牢牢结合，焊点完成。整个过程看似简单，但每一个温度变化都影响焊点的结构与可靠性。

四、回流焊接的温度曲线详解

温度曲线（Reflow Profile）是回流焊的灵魂。

一条科学合理的曲线能确保焊点牢固、元件不受损。典型回流焊温度曲线分为四个阶段：

阶段	主要目的	温度范围（℃）	时间（s）
预热区（Preheat）	逐步升温，防止热冲击；激活助焊剂	120~150	60~90
恒温区（Soak）	持温，助焊剂充分反应，去除氧化	150~180	60~120
回流区（Reflow）	锡膏熔化，形成焊点	220~250（峰值245±5）	20~40
冷却区（Cooling）	固化焊点，控制晶粒	<180	自然或强制冷却

温度控制要点：

升温速率一般为 1–3 ℃/s，防止元件炸裂或锡膏飞溅；
峰值温度略高于焊料熔点 25–30 ℃；
冷却速度过快会导致焊点应力裂纹，过慢则晶粒粗大影响强度。

五、焊料与锡膏的关键作用

1. 锡膏组成

锡膏由焊粉 + 助焊剂构成。

焊粉：主要成分为Sn、Ag、Cu等金属；
助焊剂：用于去除氧化物并增强润湿性。

2. 焊料类型

含铅焊料（Sn63Pb37）：熔点183℃，润湿性好，但不环保；
无铅焊料（Sn96.5Ag3.0Cu0.5）：熔点217℃，符合RoHS环保标准。

3. 焊膏印刷的重要性

锡膏印刷的厚度和精度决定焊点质量。

常见厚度控制在 0.12–0.18mm，钢网开口需精准匹配焊盘尺寸。

六、回流焊的设备与工艺控制

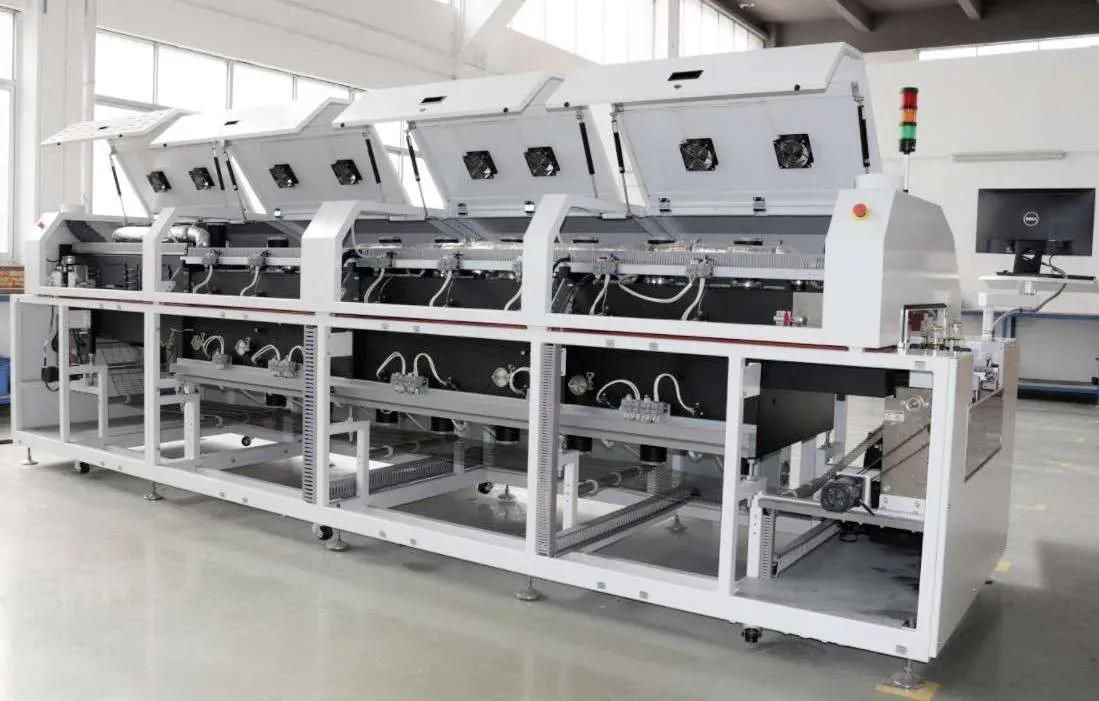

1. 回流焊炉结构

回流焊炉一般有 5～10个温区：

前3区负责预热与恒温；
中间1~2区是回流峰区；
后1区是冷却区。

常见加热方式：

红外加热：利用辐射传热；
热风对流加热：均匀性更好，现代主流；
氮气保护回流焊：减少氧化，提高焊点亮度与可靠性。

2. 工艺参数监控

优秀的SMT工厂（如嘉立创SMT）都会使用温度曲线测试仪（Profiler）在产品批量生产前，进行多点实时温度测试，以确保每个焊点都在最佳温区内。此外，还会使用：

AOI自动光学检测系统；
X-Ray检测系统（针对BGA/QFN底部焊点）；
MES系统实时监控炉温与良率。

七、回流焊中的常见问题与对策

问题	可能原因	解决方案
虚焊（Cold Joint）	温度不足、焊膏量少、湿气	调整峰温、检查锡膏新鲜度
连锡（Bridging）	锡膏印刷过厚、元件间距太小	优化钢网设计
立碑（Tombstone）	加热不均或焊盘不对称	改善布线与回流气流
锡球（Solder Ball）	预热过快，助焊剂未挥发完全	控制升温速率
气泡/空洞（Void）	助焊剂残留、焊膏受潮	提前回温、控制环境湿度
焊点发黑	氧化严重或过热	采用氮气回流或优化曲线

八、品质检测与可靠性验证

回流焊完成后，品质检测至关重要。

1.AOI检测

自动识别焊点形貌、偏移、缺件、连锡等问题。

2.X-Ray检测

检查BGA、QFN等不可见焊点内部的气泡与空洞。

3.ICT在线测试

检测焊接后的电气连通性。

4.FCT功能测试

模拟实际工作环境，检验整板功能。

5.可靠性验证

包括高温老化测试、冷热冲击、振动测试等。

九、现代回流焊的发展趋势

1️⃣ 无铅化与环保

RoHS标准推动了无铅焊料的广泛应用，

回流焊温度需更高、更精准，制造商必须升级设备与温控算法。

2️⃣ 微小化与高密度

随着**HDI（高密度互连板）**和01005封装普及，

回流焊需实现更精细的热分布与气流控制。

3️⃣ 智能化与闭环控制

现代SMT工厂通过智能回流焊设备+MES系统，

实现焊接过程的实时监控、自动调温、异常报警，极大提升良率。

4️⃣ 氮气保护回流焊趋势

氮气环境可防止氧化，改善焊点光泽与润湿性，

在汽车电子、医疗设备等高可靠性行业已成为标配。

十、结语：焊得好，才算真制造

回流焊接是SMT贴片加工的“灵魂工程”。它看似只是一个温度控制过程，实则融合了材料学、热力学、自动化与质量工程的综合技术。在现代电子制造中，焊点的质量 = 产品的可靠度。从锡膏印刷到温区控制，从AOI检测到智能回流，每一步都需要精准与稳定。选择像嘉立创SMT这样拥有先进设备与严格品质管理的厂商，不仅能获得高良率的焊接成果，更能让你的产品从研发到量产一步到位。每一个焊点，都是技术与信任的结晶。
