基于AM335x核心板在全自动血液分析仪系统的应用方案

基于FET335XD核心板在全自动血液分析仪系统的应用方案

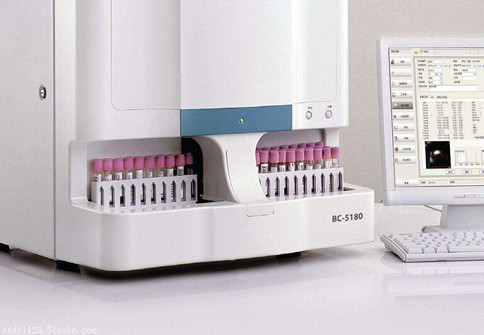

一、全自动 血液分析仪系统发展历程及原理

采用电容法和 光电比色法 的原理，当时仅能测定红细 胞和 白细胞 ，而且轻易受多种因素的干扰。到了 1948 年 Coulter 先生采用阻抗原理来测定血液中的有形成分，使测定结果的 精确度 和正确性得到了很大程度的进步。可是阻抗法仅能测定细胞的大小。到了上世纪八十年代，激光法原理开始用于 血液分析仪 ，并采用阻抗法与激光法相结合的原理，不仅能测定细胞的大小还能测定细胞核的形态。

仪器可以采用过氧化物酶的作用对中性粒细胞与淋巴和嗜碱性细胞进行分类。同时采用流式细胞分析技术对 网织红细胞 进行计数和分类。利用 幼稚细胞 与成熟细胞膜上脂质含量的多少不同和细胞膜对 硫化 氨基酸结合量的不同，在加入 溶血 剂后对细胞膜保护能力不同的原理，对幼稚细胞进行分类。

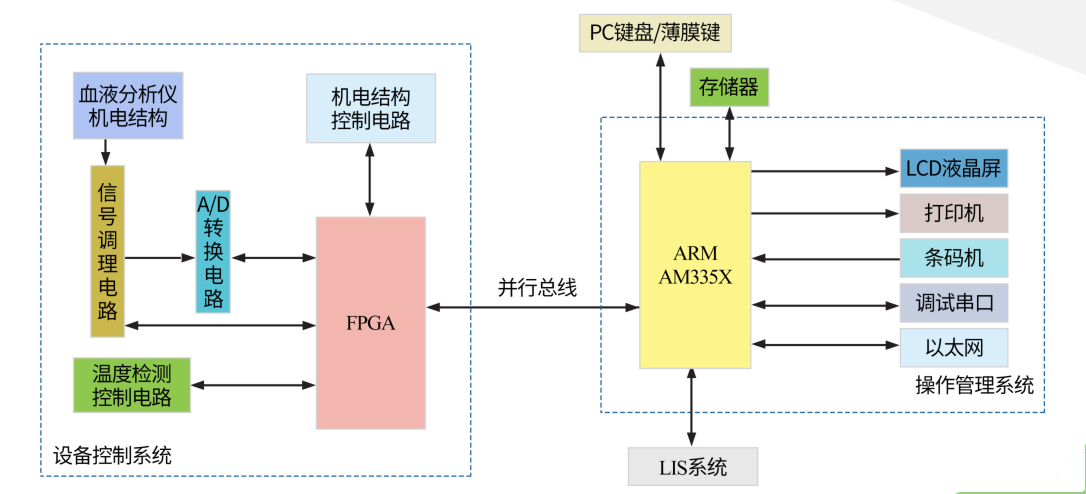

二、全自动血液分析仪拓扑图





三、 产品 功能介绍

1.FE T35XD 核心板采用 200 双排插针连接器设计，引出 CPU 大部分的功能，方便后期调试生产以及维护；

2.板载 512MB 的 DDR3 内存，存储采用 2 56MB 的 SLC NandFlash;

3.6 路 UA RT 、 2 路 CAN 、 2 路千兆以太网、 2 路主从 Mc SPI 串行接口；

4.24 位 RGB 数据输出，最高分辨率支持 1366*768 ，内置 SGX530 3D 图形加速引擎；

5. Linux3.2+QT4.8.5 操作系统，支持 YAFFS 和 UBI 两种文件系统格式，确保文件系统稳定可靠运行；
