ESP-01S刷固件ESP8266_NonOS_AT_Bin_V1.7.5_1 笔记240510

固件下载地址

ESP-AT固件页面: https://www.espressif.com.cn/zh-hans/products/sdks/esp-at/resource

直接下载ESP8266 NonOS AT Bin V1.7.5.zip: https://www.espressif.com.cn/sites/default/files/ap/ESP8266_NonOS_AT_Bin_V1.7.5_1.zip

烧录工具下载地址

Flash 下载工具 tools/flash_download_tool_3.9.6_2.zip 平台Windows PC V3.9.6 2024年04月11日

刷前状态

原先的固件是1.74版本
输入: AT+GMR 可看到

AT+GMR
AT version:1.7.4.0(Jul  8 2020 15:53:04)
SDK version:3.0.5-dev(52383f9)
compile time:Aug 28 2020 14:37:33
OK

输入: AT+RST 可看到原先的

SPI Speed : 40MHz
SPI Mode : DOUT

AT+RST

OK

 ets Jan  8 2013,rst cause:2, boot mode:(3,7)

load 0x40100000, len 2592, room 16
tail 0
chksum 0xf3
load 0x3ffe8000, len 764, room 8
tail 4
chksum 0x92
load 0x3ffe82fc, len 676, room 4
tail 0
chksum 0x22
csum 0x22

2nd boot version : 1.7(5d6f877)
SPI Speed : 40MHz
SPI Mode : DOUT
SPI Flash Size & Map: 8Mbit(512KB+512KB)
jump to run user1 @ 1000

?$`{?lph?勩?僩鞉;名'|?刣?;$#??<s?l渘???l`你;???l`你;?鋎?l`你;?沁?l$`{d弮{$屵隳#淠b?ss茔?c;撵炷渱c潲'鐎gg??髉??$膸€?d?$?o?臑銊cddl噰c倪銓cd宑;$;$
Ai-Thinker Technology Co. Ltd.

ready

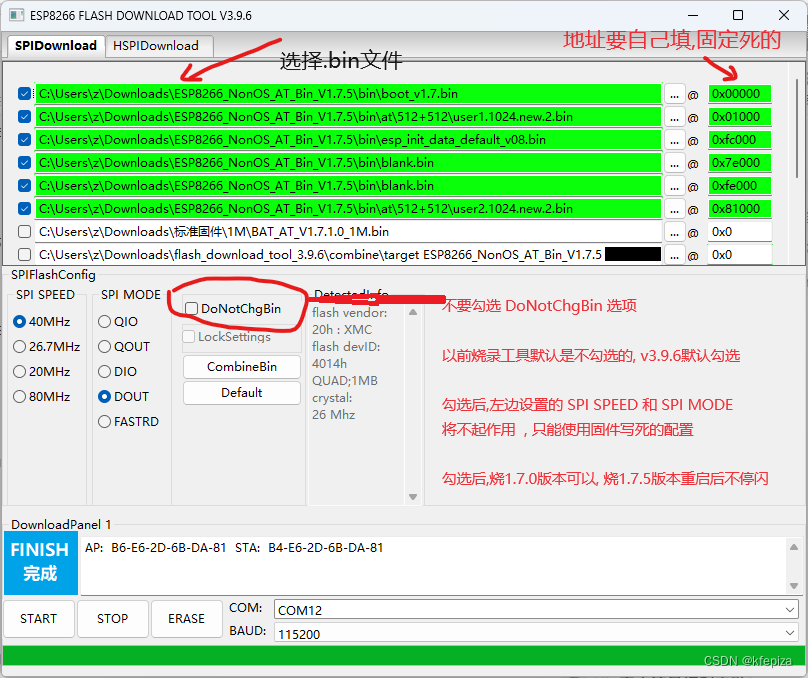

开始烧录

在这里插入图片描述

一开始勾选了 “DoNotChgBin”, 刷不成功, 后来取消勾选就刷成功了

DoNotChgBin：

若使能，则按照 bin 文件原始内容烧录。
若不使能，按照界面的 SPI SPEED、SPI MODE 配置更新并烧录。

CombineBin 按钮：

可将 Download Path Config 中选中的多个固件打包成一个固件。若使能 DoNotChgBin，则按原始固件打包。若不使能DoNotChgBin，则按界面 SPI SPEED、SPI MODE 配置打包固件。固件之间非数据区，会以 0xff 进行填充。打包的固件将保存为 ./combine/target.bin，每次点击覆盖前次

关于固件地址

\bin\boot_v1.7.bin : 0x00000

0x00000

\bin\at\512+512\user1.1024.new.2.bin : 0x01000

0x01000

\bin\esp_init_data_default_v08.bin : 0xfc000

0xfc000

\bin\blank.bin : 0x7e000

0x7e000

\bin\blank.bin : 0xfe000

0xfe000

\bin\at\512+512\user2.1024.new.2.bin : 0x81000

0x81000

烧录软件 ESP8266 FLASH DOWNLOAD TOOL V3.9.6 的配置选项

SPI MODE : QIO, QOUT, DIO, DOUT, FASTRD

先了解 SPI 的扩展: QSPI 和 DSPI

QSPI是Quad SPI的简写，表示6线spi，是Motorola公司推出的SPI接口的扩展，比SPI应用更加广泛。
DSPI是Dual SPI的简写，表示4线spi，也是Motorola公司推出的SPI接口的扩展，

在SPI协议的基础上，Motorola公司对其功能进行了增强，增加了队列传输机制，推出了队列串行外围接口协议（即QSPI协议）。

SPI模式: QIO、QOUT、DIO和DOUT是指Flash存储器（如SPI Flash）在不同模式下的工作状态。

QIO（Quad Input Output）模式：在QIO模式下，Flash存储器可以同时进行四位输入输出，主要用于快速读取和写入数据。

QOUT（Quad Output）模式：在QOUT模式下，Flash存储器作为输出设备，可以向外输出数据，但不接受外部的数据输入。

DIO（Double Input Output）模式：在DIO模式下，Flash存储器可以进行双位输入输出，这种模式通常用于较慢的SPI设备，或者在QIO模式不可用时作为替代。

DOUT（Output）模式：在DOUT模式下，Flash存储器作为输出设备，可以向外输出数据，但不接受外部的数据输入。

这些模式通常在Flash存储器的驱动设置中配置，不同的模式可能会影响读写速度和兼容性。在实际应用中，需要根据具体的硬件和软件要求选择合适的模式。

SPI模式是指在SPI总线上数据是如何在时钟信号的正反向传输时被采样和输出的。QIO, QOUT, DIO, DOUT, 和FASTRD是指ESP8266的SPI Flash模式。

QIO (Quad Input Output)模式: 是一种8位双向SPI模式，适用于快速读取和程序下载。

QOUT (Quad Output)模式: 是一种8位单向SPI模式，仅用于Flash写入。

DIO (Double Input Output)模式: 是一种16位双向SPI模式，比QIO模式更慢，但对于某些SPI设备可能更兼容。

DOUT (Output)模式: 是一种16位单向SPI模式，仅用于Flash写入。

FASTRD (Fast Read)模式: 是一种8位双向SPI模式，比QIO模式更慢，但对于某些SPI设备可能更兼容。

在ESP8266中，这些模式可以通过以下方式设置：

// 设置SPI Flash模式
SpiFlash.setSpiMode(SpiMode_QIO);
SpiFlash.setSpiMode(SpiMode_QOUT);
SpiFlash.setSpiMode(SpiMode_DIO);
SpiFlash.setSpiMode(SpiMode_DOUT);
SpiFlash.setSpiMode(SpiMode_FASTRD);

请注意，这些模式可能会影响SPI设备的性能，并且某些模式可能不适用于所有SPI设备。在配置SPI模式时，请参考您的设备的数据表以确定最佳模式。

SPI_FLASH_SLOWRD 标准SPI，对时钟速度有限制（速率较慢）
SPI_FLASH_FASTRD 标准SPI
SPI_FLASH_DOUT 双线SPI（Dual SPI）只在数据阶段使用两根数据线通信
SPI_FLASH_DIO 双线SPI（Dual SPI）地址、数据阶段都使用两根数据线通信
SPI_FLASH_QOUT 四线SPI（Qual SPI）只在数据阶段使用四根数据线通信
SPI_FLASH_QIO 四线SPI（Qual SPI）地址、数据阶段使用四根数据线通信
SPI_FLASH_OPI_STR 四线SPI（Qual SPI）命令、地址、数据阶段（所有阶段）都使用四根数据线通信，并且一个时钟传输一位
SPI_FLASH_OPI_DTR 四线SPI（Qual SPI）命令、地址、数据阶段（所有阶段）都使用四根数据线通信，并且一个时钟传输两位

DoNotChgBin：

若使能，则按照 bin 文件原始内容烧录。
若不使能，按照界面的 SPI SPEED、SPI MODE 配置更新并烧录。

CombineBin 按钮：

可将 Download Path Config 中选中的多个固件打包成一个固件。若使能 DoNotChgBin，则按原始固件打包。若不使能DoNotChgBin，则按界面 SPI SPEED、SPI MODE 配置打包固件。固件之间非数据区，会以 0xff 进行填充。打包的固件将保存为 ./combine/target.bin，每次点击覆盖前次
