企业网络项目调试系列-02锐捷核心交换机虚拟堆叠实现

整体拓扑

本次实验拓扑：

交换机1配置

Switch1#conf t
Switch1(config)#switch virtual domain 1
Switch1(config-vs-domain)#switch  1
Switch1(config-vs-domain)#switch 1 priority 200
Switch1(config-vs-domain)#exit

Switch1(config)#vsl-aggregate 1
Switch1(config-vsl-ap-1)#port-member interface Ten2/1
Switch1(config-vsl-ap-1)#exit

交换机2配置

Switch2#conf t
Switch2(config)#switch virtual domain 1
Switch2(config-vs-domain)#switch 2
Switch2(config-vs-domain)#switch 2 priority 150
Switch2(config-vs-domain)#exit

Switch2(config)#vsl-aggregate  1
Switch2(config-vsl-ap-1)#port-member interface Ten2/1
Switch2(config-vsl-ap-1)#exit

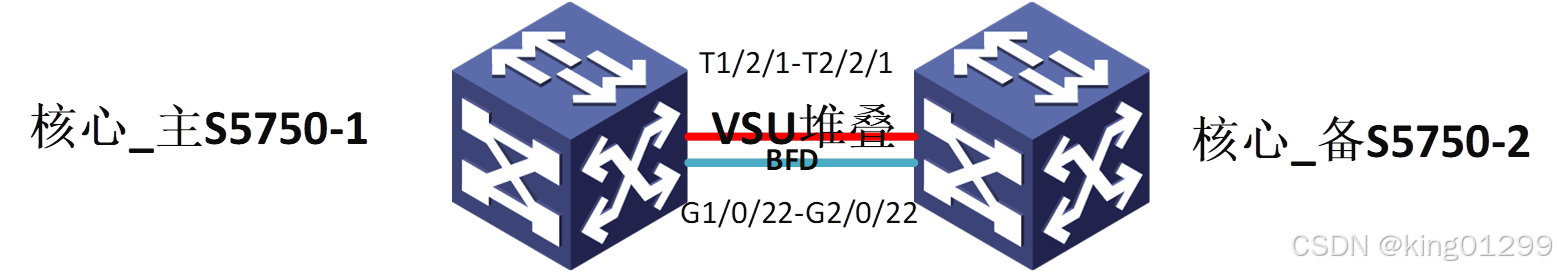

虚拟堆叠配置-switch convert mode virtual

NeiWang_HeXin_RG12010#conf t
NeiWang_HeXin_RG12010(config)#inter g1/0/22 and 23
NeiWang_HeXin_RG12010(config-if)#no switchport
NeiWang_HeXin_RG12010(config-if)#exit
NeiWang_HeXin_RG12010(config)#inter g2/0/22 and 23
NeiWang_HeXin_RG12010(config-if)#no switchport
NeiWang_HeXin_RG12010(config-if)#exit

NeiWang_HeXin_RG12010#conft
NeiWang_HeXin_RG12010(config)#switch virtual domain 1
NeiWang_HeXin_RG12010(config-vs-domain)#dual-active detection bfd
NeiWang_HeXin_RG12010(config-vs-domain)#dual-active bfd interface g1/0/22

NeiWang_HeXin_RG12010(config-vs-domain)#dual-active bfd interface g2/0/22

NeiWang_HeXin_RG12010(config-vs-domain)#dual-active exclude interface g1/0/23
NeiWang_HeXin_RG12010(config-vs-domain)#dual-active exclude interface g2/0/23
NeiWang_HeXin_RG12010(config-vs-domain)#end
NeiWang_HeXin_RG12010#wr

查看状态

show switch virtual
show switch virtual config

show switch virtual link

show switch virtual dual-active bfd

show switch virtual dual-active summary
