提示：自己下载官网文件，进行摸索。这个过程确实有点难度。

寻找官方网站：
（英文）新版：https://www.st.com/content/st_com/en.html
（中文）旧版：https://www.stmcu.com.cn/

进入官网

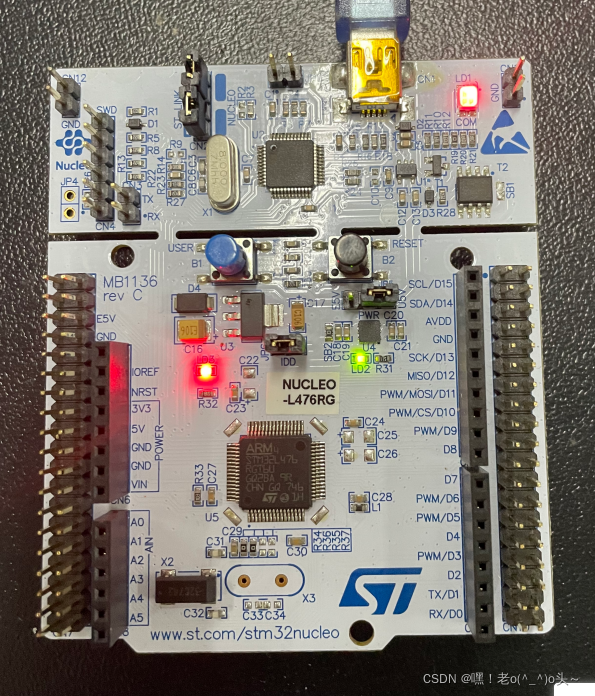

`提示：这里我以我自身的开发板NUCLEO-L476RG为例：

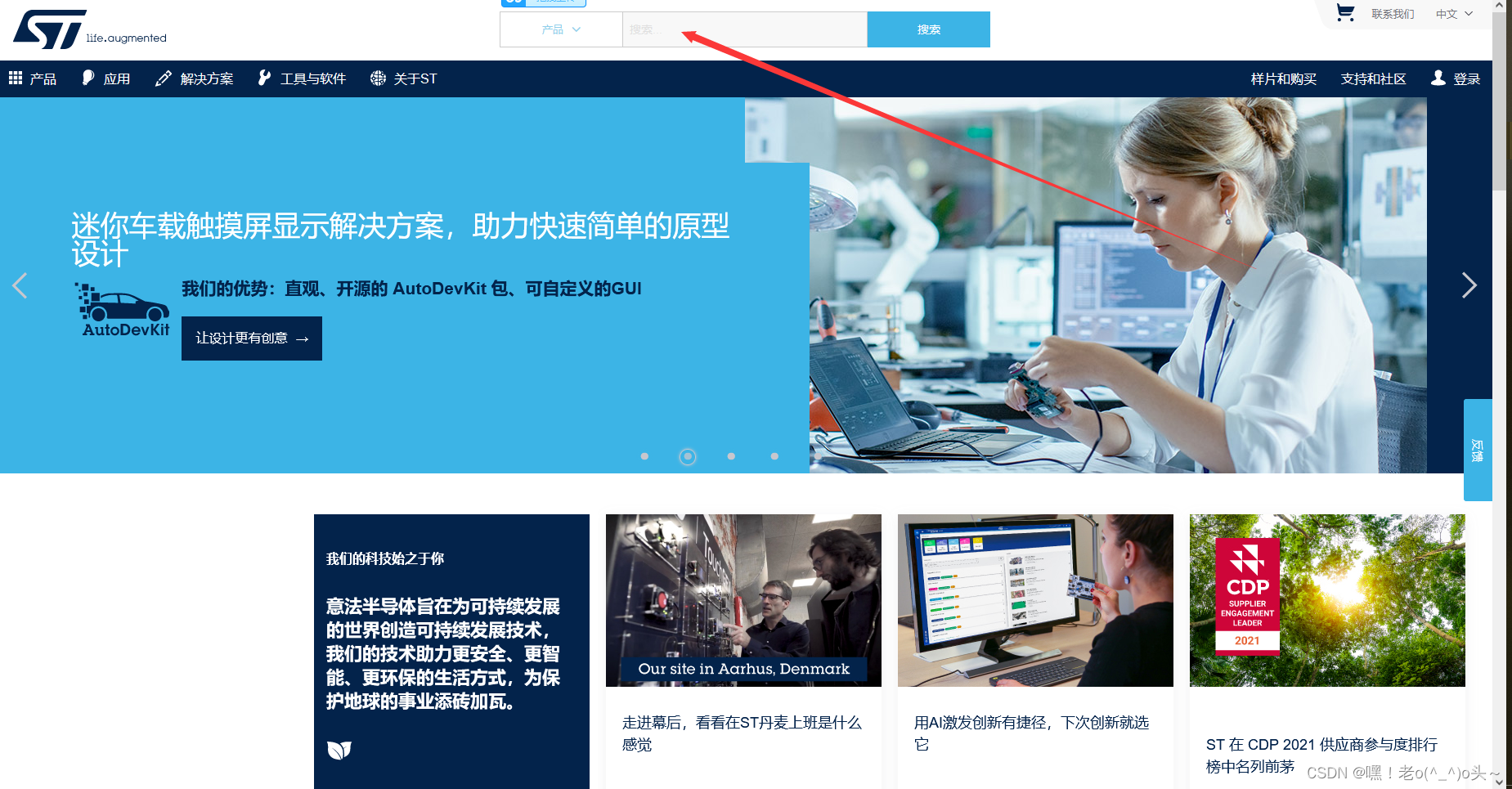

进入官网：

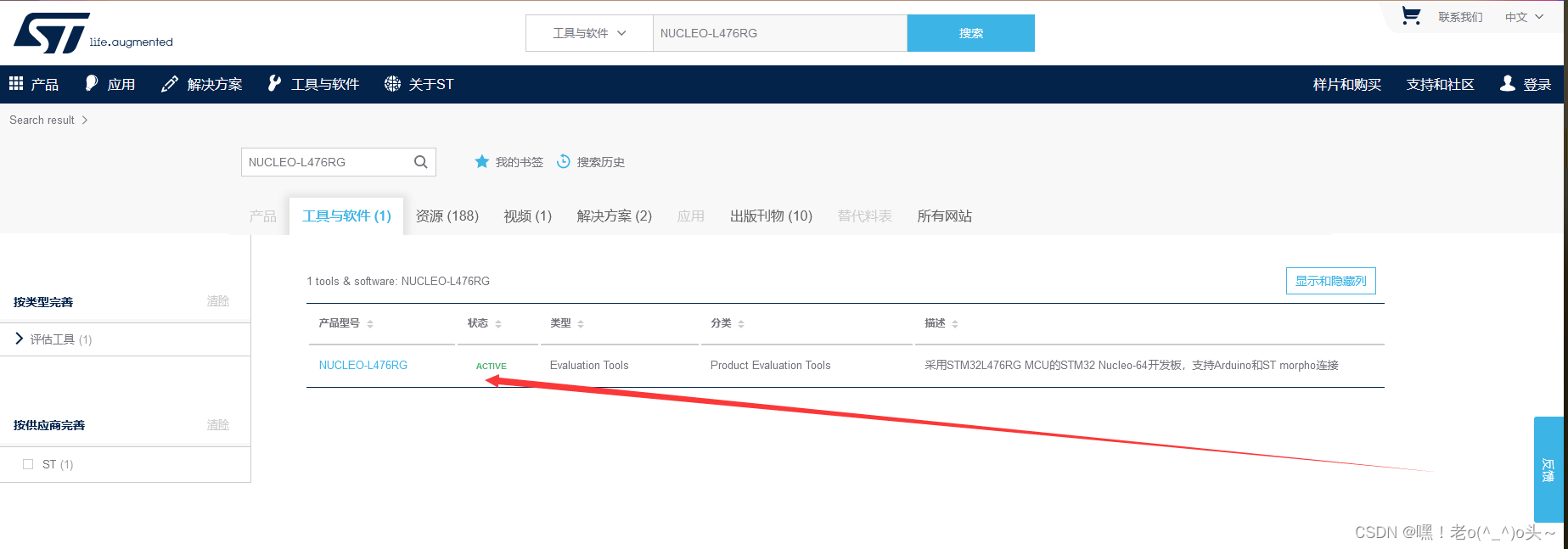

在这里插入图片描述输入：产品型号NUCLEO-L476RG

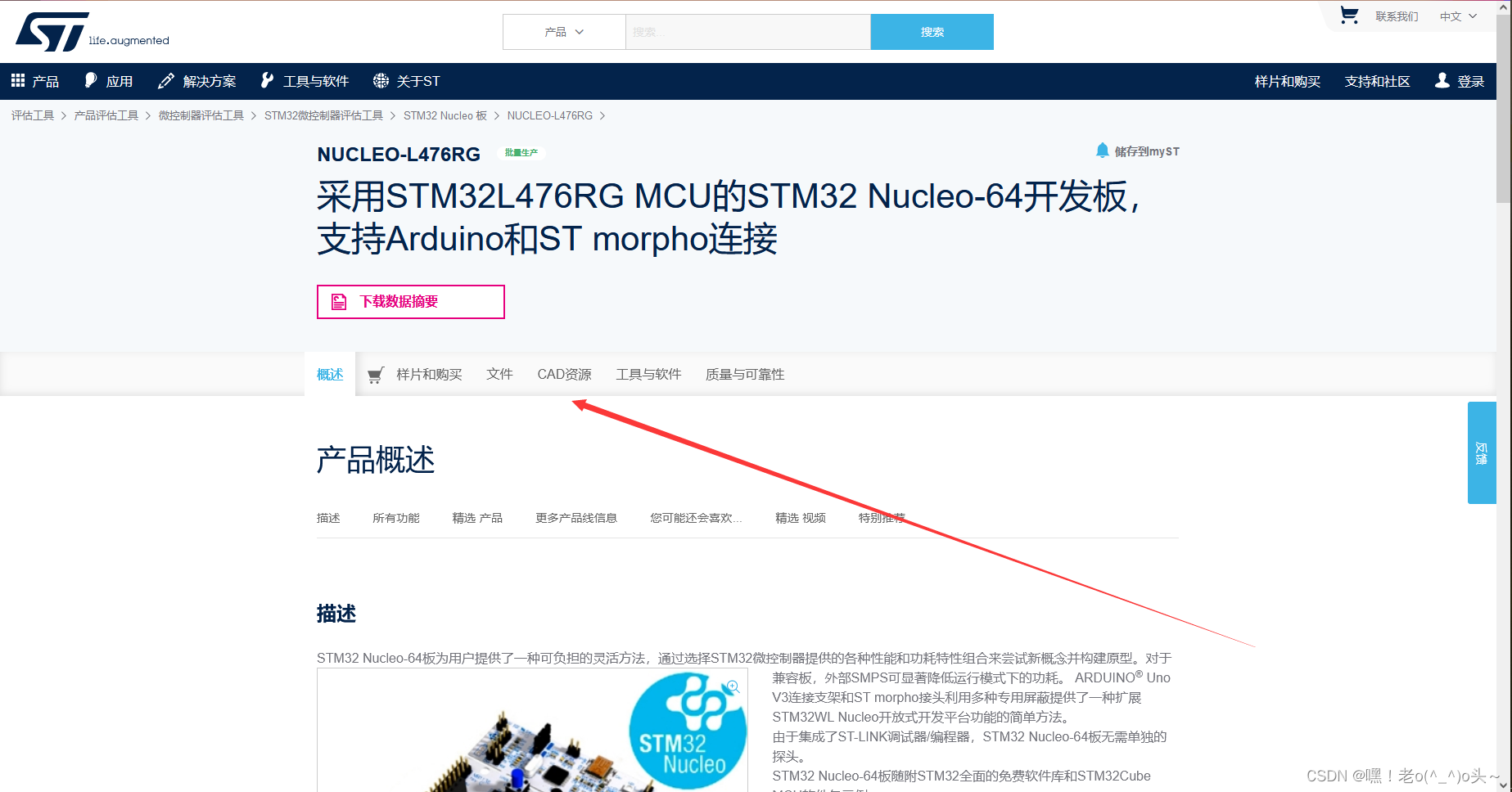

点击进去找到CAD资源：

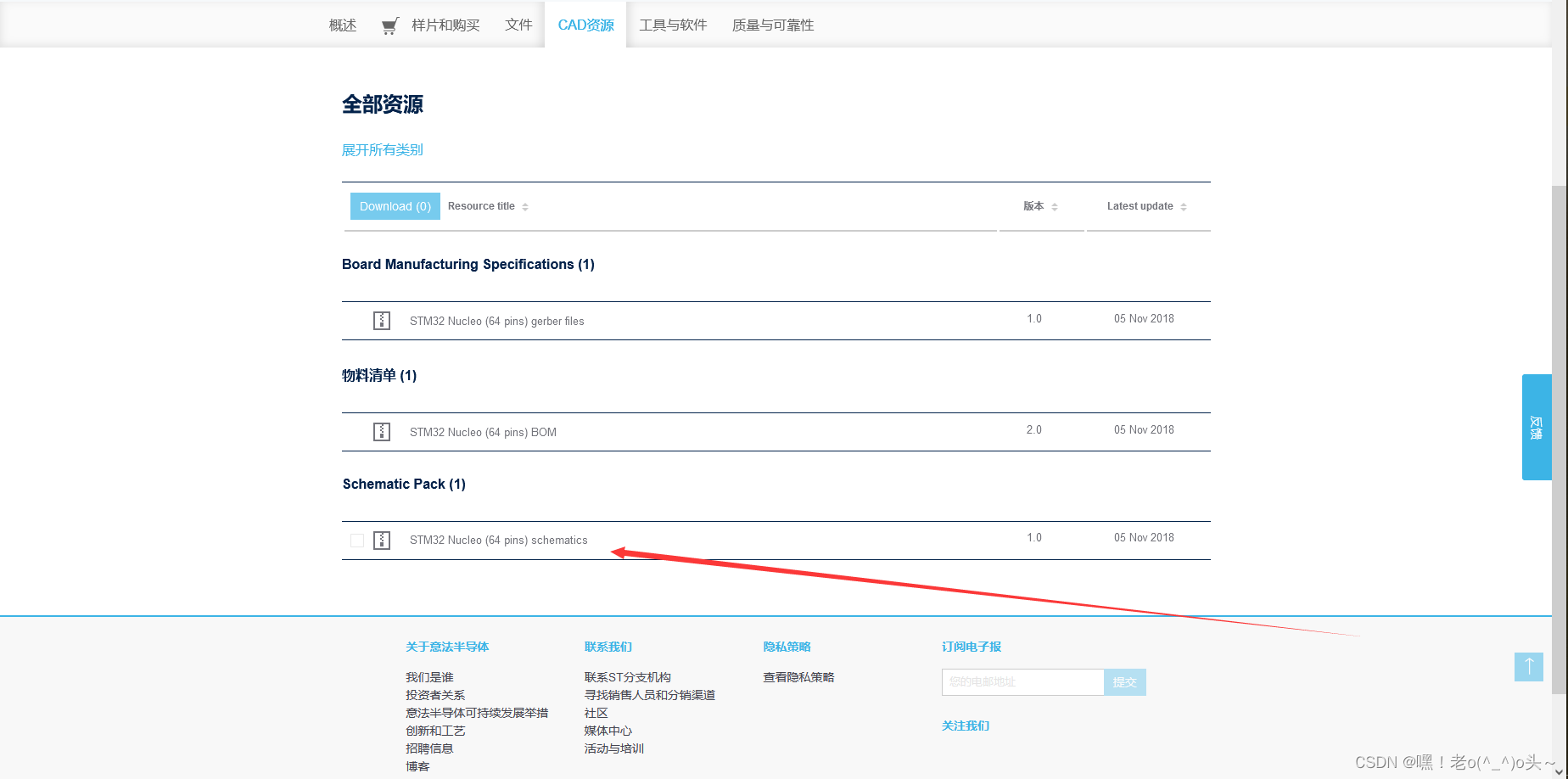

找到Schematic Pack下载即可：

下载完成：

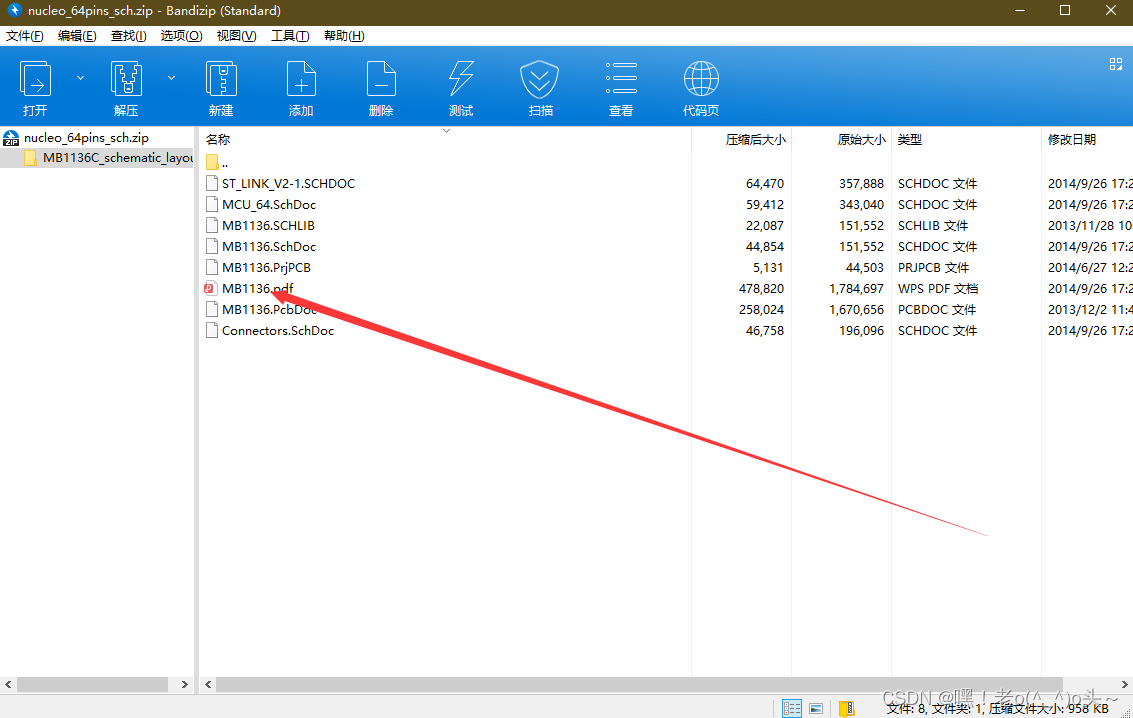

打开压缩包：
其他的文件是需要下载AD画图工具才能打开，而我们只需要开发板原理图即可。

打开原理图：
在这里插入图片描述
