很多客户都会问到为什么自己提供的线条图申请不了？提交上去的线条图多次需要进行补正，这种情况要怎么避免？如何在前期就制作好一个符合标准的线条图？

首先，每个国家的外观设计专利审查的制度虽各有不同，但是对提交上去的图片要求大体都是相同的，但是美国外观专利除外，美国外观专利可以请求只保护产品包含设计要点的部分，而不是包含设计要点的整个产品。

美国外观申请图中，通常会用到三种线条：实线，阴影线，虚线。美国外观专利图为线条七视图，要求要有阴影线，阴影线的目的是区分表面特征，例如曲面球面，凹凸面等等。

美国外观专利“线条图”绘图规则解析！

因此，就需要用不同的线条来区分并清楚地显示外观设计专利请求的保护范围。

实线：用于表现外观专利产品要求保护部分的轮廓，通常会结合阴影线来表示外观专利权利要求保护的部分。

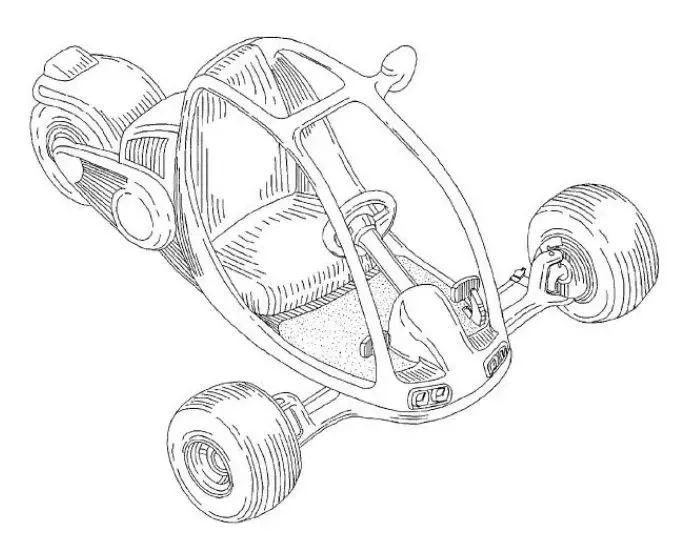

阴影：通常绘制在图中物品的表面，用以清楚地揭示物品外观的所有表面轮廓及特点，如用来表示一个物体的球形、圆柱形和锥形表面等，绘制有阴影的表面也是外观设计专利所要请求保护的表面。阴影线要求比轮廓线细，并且需要在图中与其他部分形成对比。

美国外观专利“线条图”绘图规则解析！

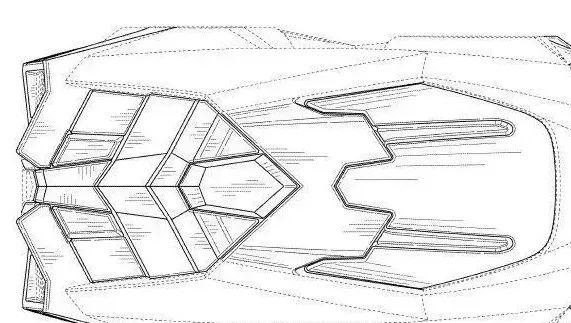

虚线：虚线的主要作用是协助说明，主要用于两个部分，一是表示外观设计权利要求保护的边界，二是表示外观设计所用的结构环境。

虚线表示使用环境

虚线表示权利要求的边界

因而，虚线圈定部分并非外观设计专利主张的权利要求保护的部分，虚线圈定部分也不能绘制阴影线。

普鸥小编总结 ：

要画好美国专利图，首先要机械制图的基础，美国专利包括发明、外观设计和植物新品种三种形式，这些专利制图都需要机械制图的基础，这里说的机械制图基础并不是说只对机械领域有用，是对所有专利领域都适用。

因为你制图，你必须要知道正视、后视、左视、右视、俯视、仰视图对应投影关系。因为专利审查员会一一对应你的视图。画的投影关系不对应，初审都过不了。
