Tomcat 连接器组件-Coyote简介

简介

Coyote 是Tomcat 中连接器的组件名称 , 是对外的接⼝。客户端通过Coyote与服务器建⽴连接、发送请
求并接受响应 。

1. Coyote 封装了底层的⽹络通信（Socket 请求及响应处理）
2. Coyote 使Catalina 容器（容器组件）与具体的请求协议及IO操作⽅式完全解耦

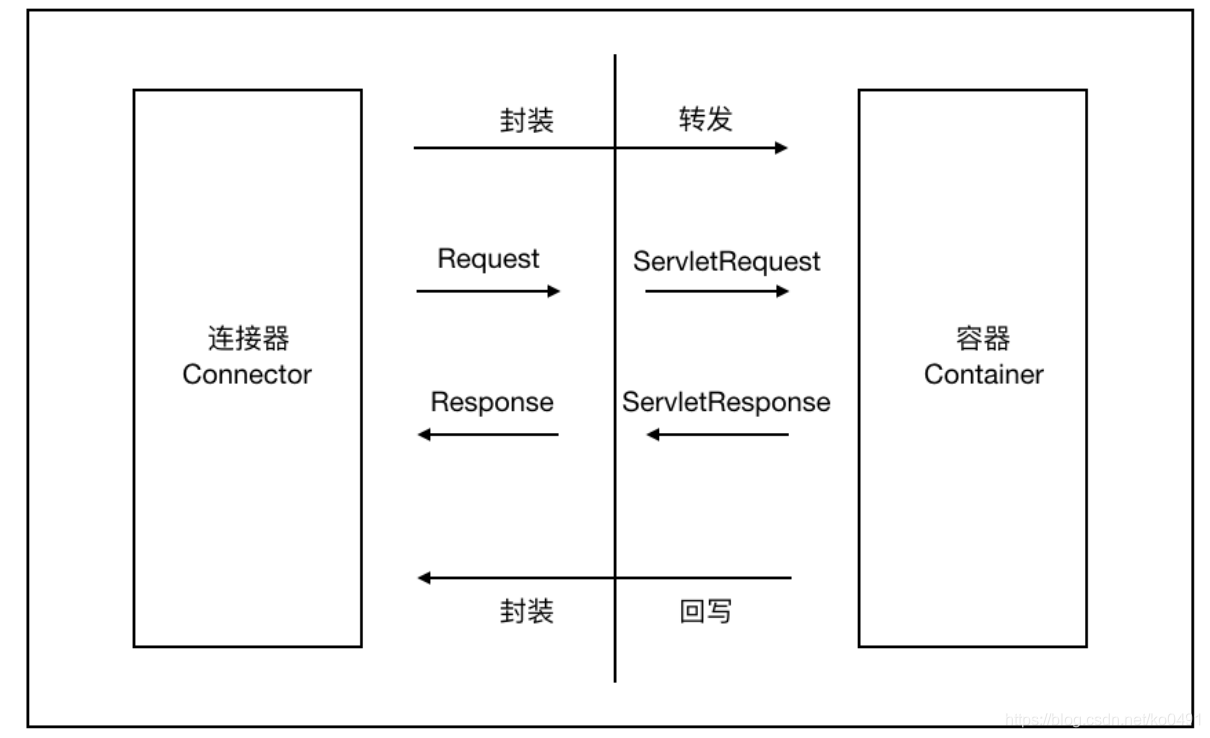

3. Coyote 将Socket 输⼊转换封装为 Request 对象，进⼀步封装后交由Catalina 容器进⾏处理，处
   理请求完成后, Catalina 通过Coyote 提供的Response 对象将结果写⼊输出流
4. Coyote 负责的是具体协议（应⽤层）和IO（传输层）相关内容

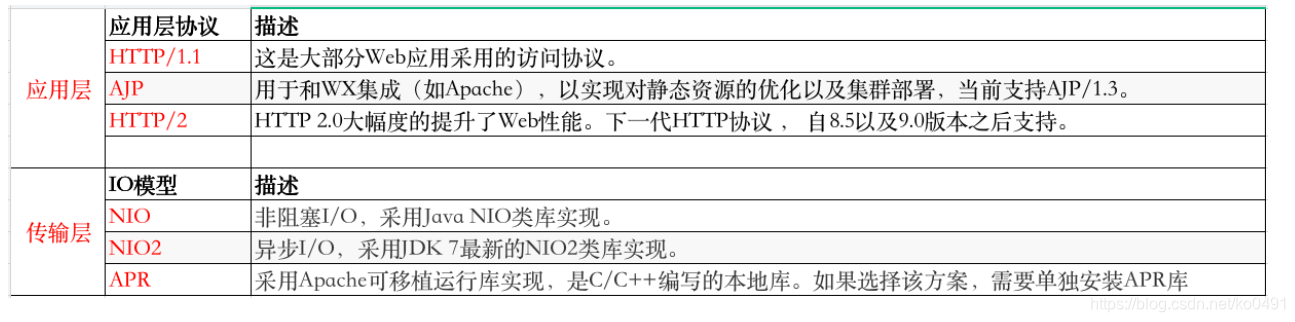

Tomcat Coyote ⽀持的 IO模型与协议

Coyote 的内部组件及流程

• EndPoint EndPoint 是 Coyote 通信端点，即通信监听的接⼝，是具体Socket接收和发
  送处理器，是对传输层的抽象，因此EndPoint⽤来实现TCP/IP协议的
• Processor Processor 是Coyote 协议处理接⼝ ，如果说EndPoint是⽤来实现TCP/IP协
  议的，那么Processor⽤来实现HTTP协议， Processor接收来⾃EndPoint的
  Socket，读取字节流解析成Tomcat Request和Response对象，并通过
  Adapter将其提交到容器处理， Processor是对应⽤层协议的抽象
• ProtocolHandler Coyote 协议接⼝， 通过Endpoint 和 Processor ， 实现针对具体协议的处
  理能⼒。 Tomcat 按照协议和I/O 提供了6个实现类 ： AjpNioProtocol ，
  AjpAprProtocol， AjpNio2Protocol ， Http11NioProtocol ，
  Http11Nio2Protocol ， Http11AprProtocol
• Adapter 由于协议不同，客户端发过来的请求信息也不尽相同， Tomcat定义了⾃⼰的
  Request类来封装这些请求信息。 ProtocolHandler接⼝负责解析请求并⽣成
  Tomcat Request类。但是这个Request对象不是标准的ServletRequest，不
  能⽤Tomcat Request作为参数来调⽤容器。 Tomcat设计者的解决⽅案是引
  ⼊CoyoteAdapter，这是适配器模式的经典运⽤，连接器调⽤
  CoyoteAdapter的Sevice⽅法，传⼊的是Tomcat Request对象，
  CoyoteAdapter负责将Tomcat Request转成ServletRequest，再调⽤容器
