51单片机中的IIC协议实用详解（看完理解原理）

 一：IIC协议简单背景介绍：

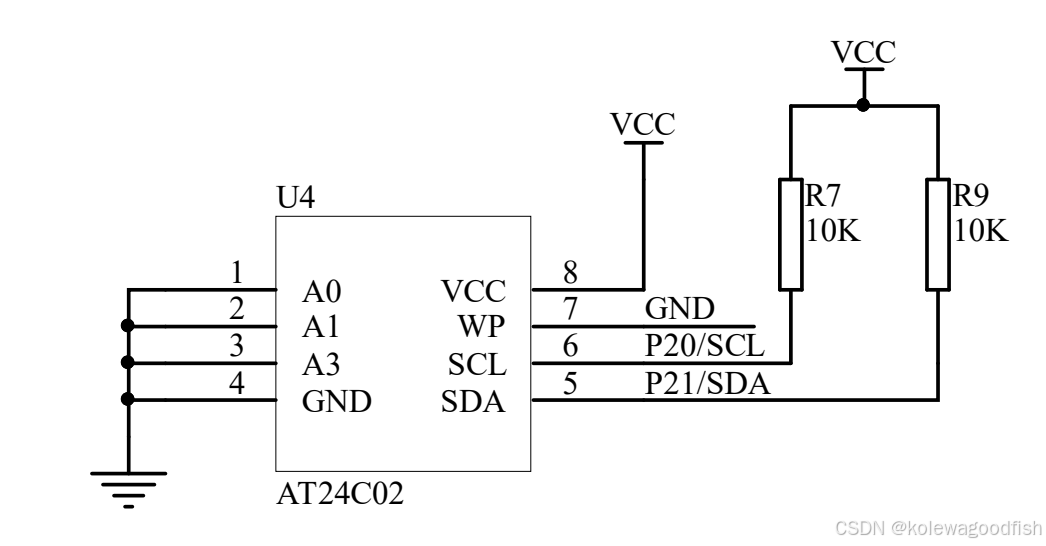

IIC是一个由飞利浦公司研发的通信协议，常常被用在单片机开发之中用于进行主从通信。它是一个全双工的通信模式，通信线分别是SCL（也可以写作SCK）和SDA，详细的引脚可以根据芯片的型号去查看原理图。如图中所示，这一个是一个AT24C02的原理图【这个芯片主要是用于保存一些需要在掉电之后不丢失的数据，在上电之后可以从中读出需要保存的数据，下一篇文章以它作为一个示例来介绍一下IIC通信的使用，更新了之后会在这一篇开头添加上超链接】

每一个通信协议都有着自己的通信步骤，在IIC通信当中，主要有以下这么几个环节：

1：开始&结束         2：数据发送/接收        3：发送应答和接收应答         4：空闲状态

（其中，前面三个状态可以归结为忙状态，最后一个空闲状态就是空闲状态了/doge。）

这些环节在实际的运用中组合来看是这样子的

1：开始-数据发送-接收应答-（开始；接入下一个操作，一般来说不会就这样直接结束。会重复之前的动作进行写入其他要传输的数据）-结束

2：开始-数据接收-发送应答-结束（数据只要读一下就可以了所以没有那么长的过程）

下面将基于作者自身的理解以及时序来剖析IIC协议的标准以及这几个环节之中的差异，带着各位读者们一同了解IIC的通信逻辑。
