一、Power Designer 介绍

PowerDesigner是Sybase公司的一款软件，使用它可以方便地对系统进行分析设计，他几乎包括了数据库模型设计的全过程。利用PowerDesigner可以制作数据流程图、概念数据模型、物理数据模型、面向对象模型。

在项目设计阶段通常会使用PowerDesigner进行数据库设计。使用PowerDesigner可以更加直观的表现出数据库中表之间的关系，并且可以直接导出相应的建表语句。

二、 Power Designer 创建物理数据模型

操作步骤：

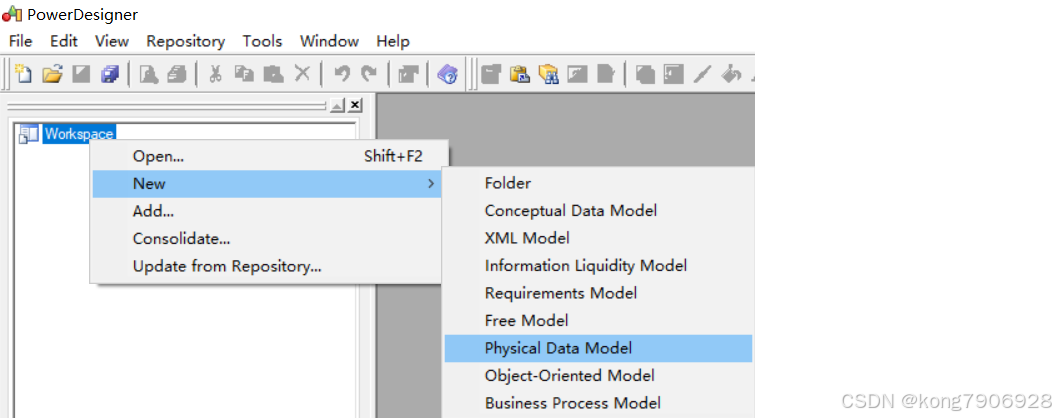

步骤1：创建数据模型PDM

在这里插入图片描述

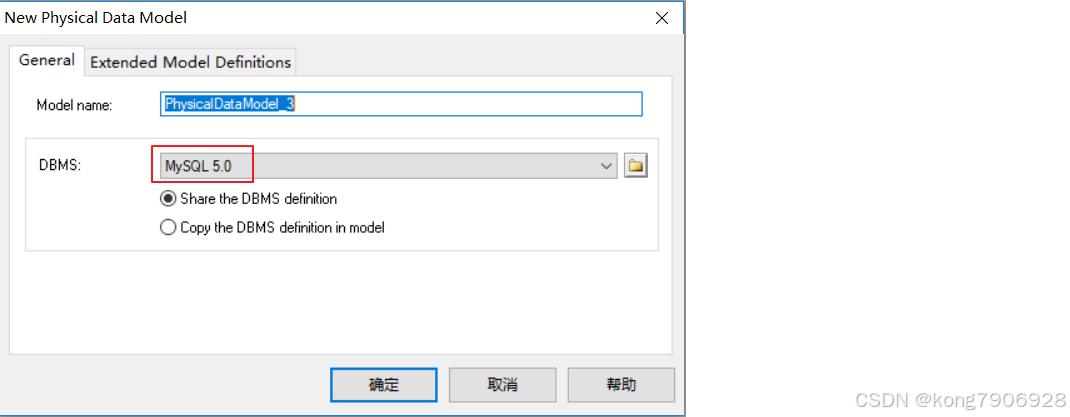

步骤2：选择数据库类型

在这里插入图片描述

步骤3：创建表和字段

在这里插入图片描述

指定表名

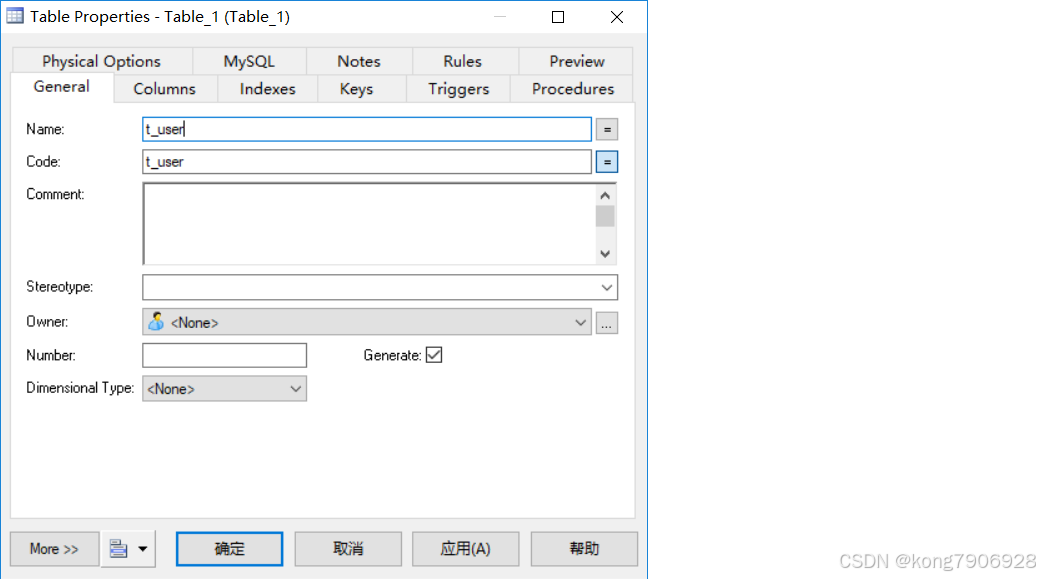

在这里插入图片描述

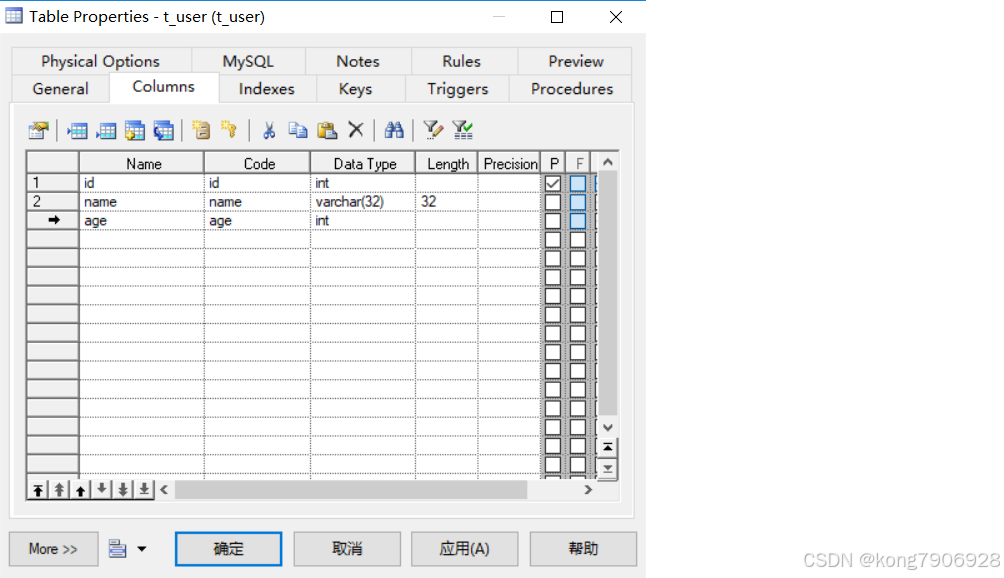

创建字段

在这里插入图片描述

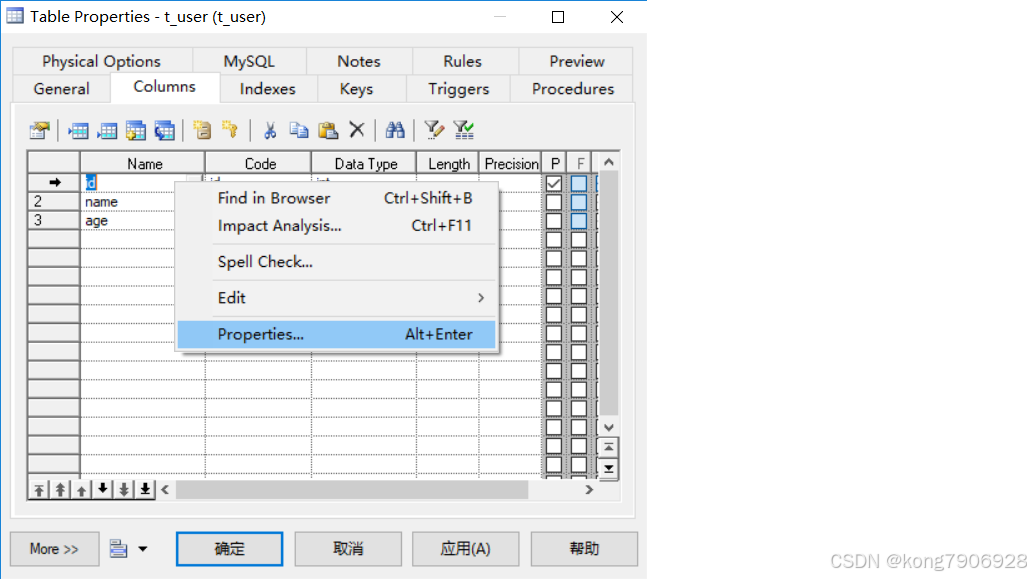

设置某个字段属性，在字段上右键

在这里插入图片描述

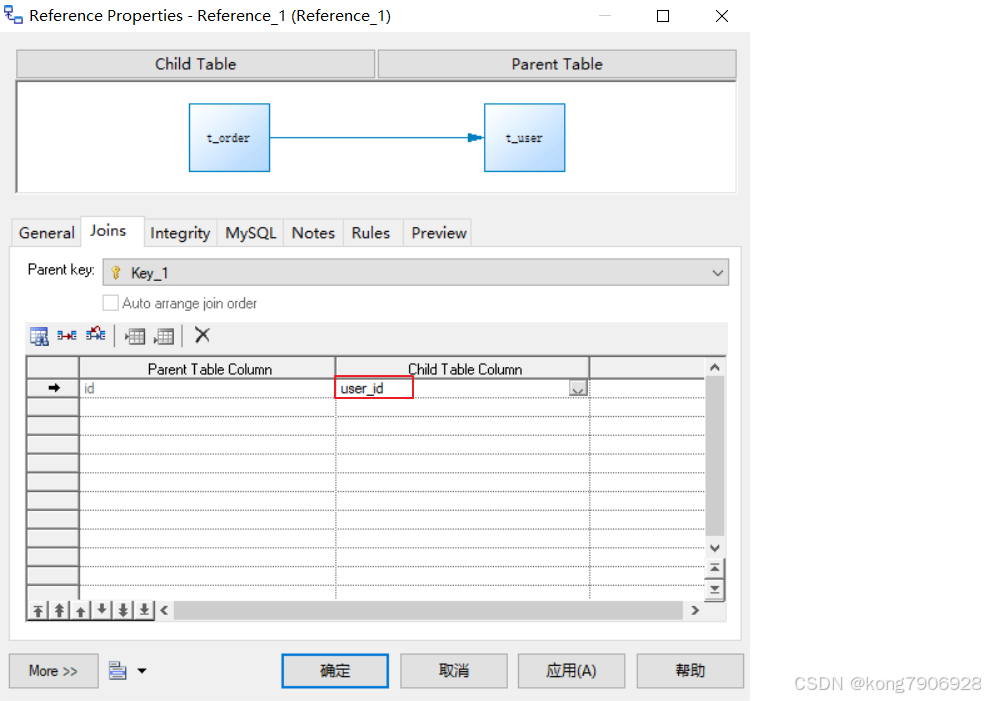

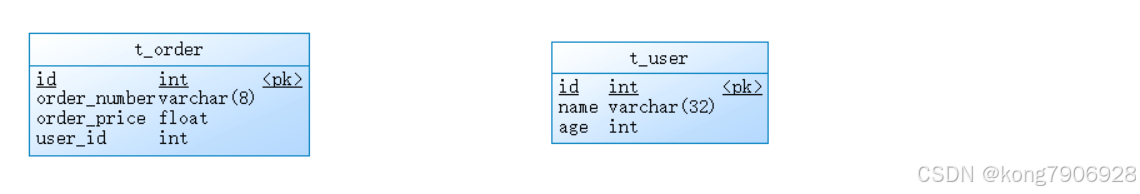

添加外键约束

step1.

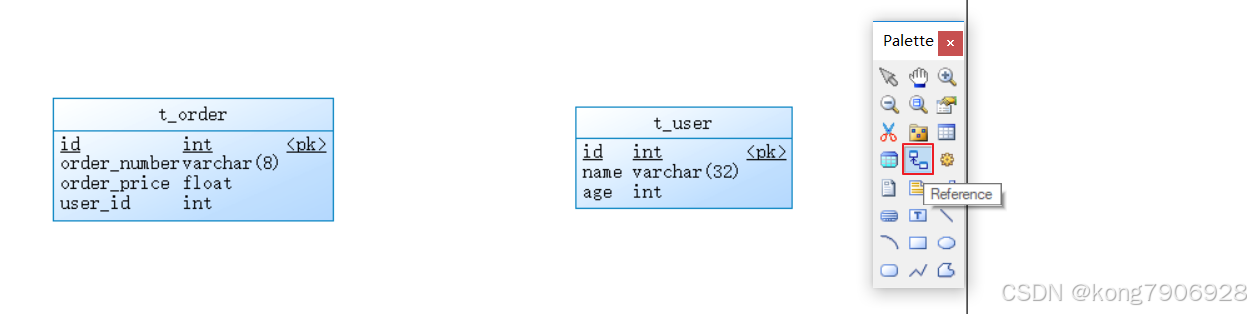

在这里插入图片描述
step2.
在这里插入图片描述
step3.

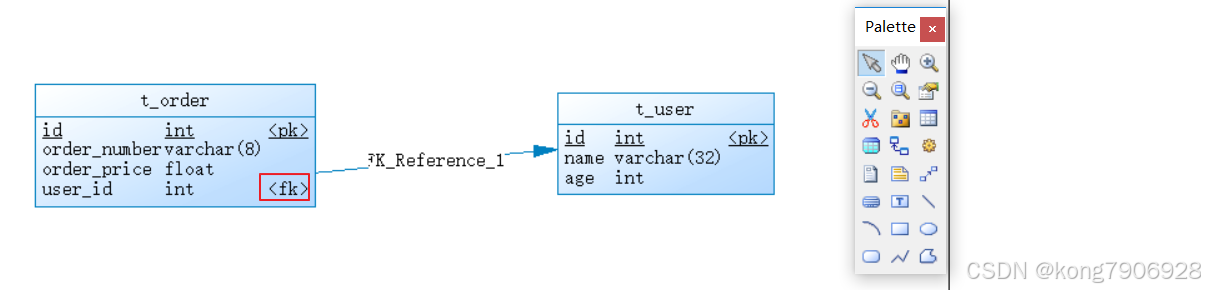

在这里插入图片描述
step4.

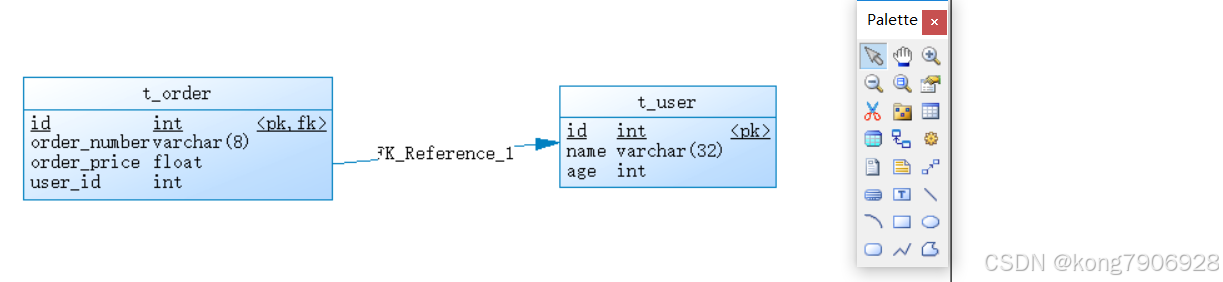

在这里插入图片描述
step5.

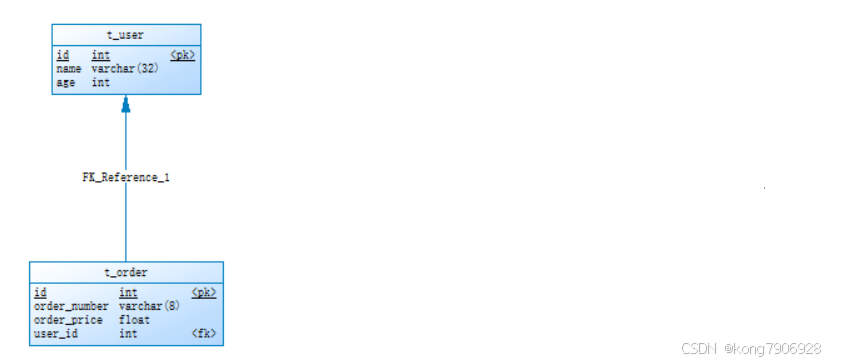

在这里插入图片描述

三、Power Designer 从PDM导出SQL脚本

可以通过PowerDesigner设计的PDM模型导出为SQL脚本，如下：

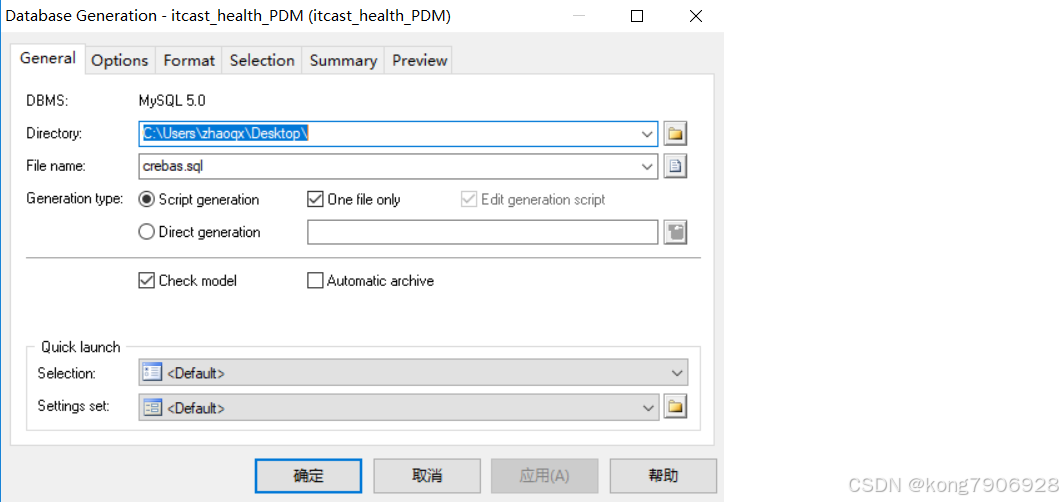

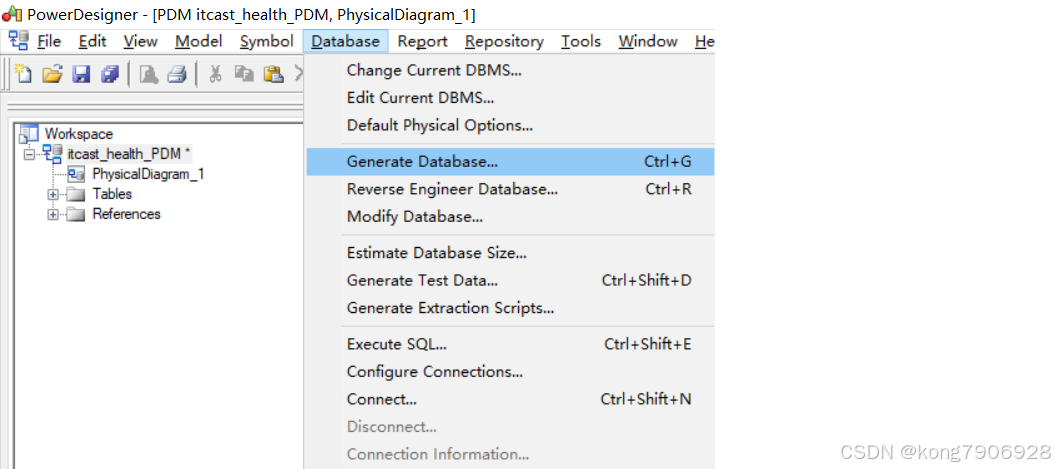

在这里插入图片描述
在这里插入图片描述

四、 Power Designer 逆向工程

上面我们是首先创建PDM模型，然后通过PowerDesigner提供的功能导出SQL脚本。实际上这个过程也可以反过来，也就是我们可以通过SQL脚本逆向生成PDM模型，这称为逆向工程，操作如下：

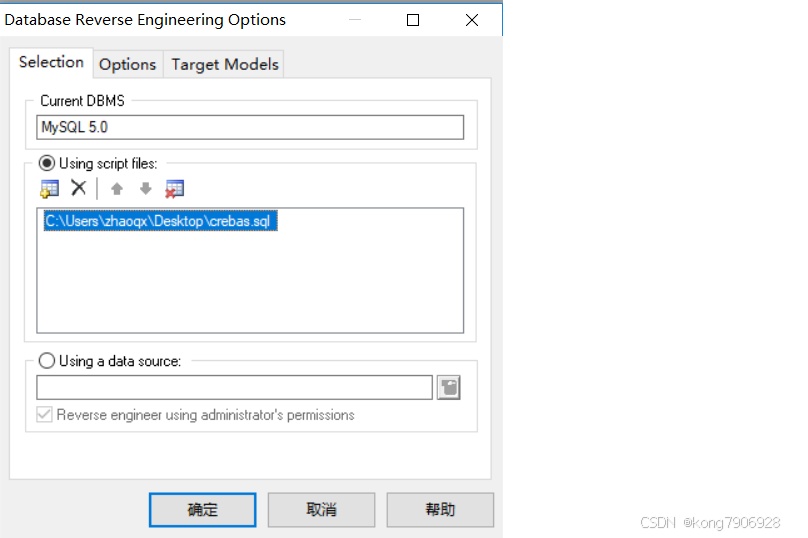

step1

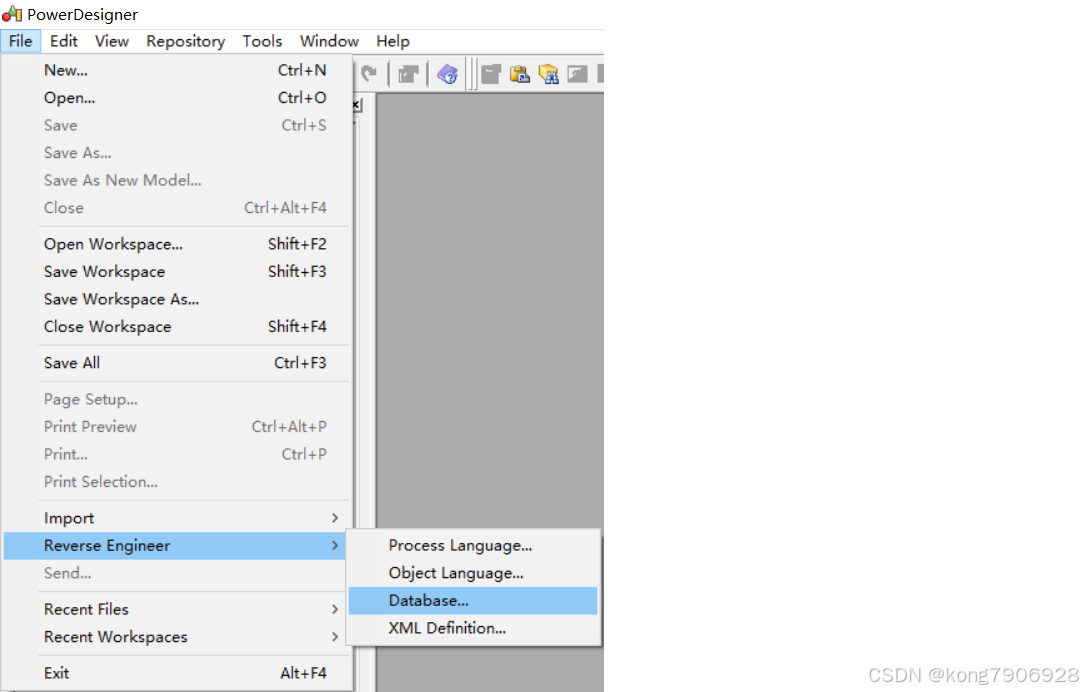

在这里插入图片描述
step2
在这里插入图片描述
step3
在这里插入图片描述
step4
在这里插入图片描述
