罗克韦尔AB PLC ControlLogix PLC的介绍和选型

Allen-Bradly PLC是著名的PLC 品牌，成立于1903年。1985年，罗克韦尔（Rockwell）公司收购了Allen-Bradly ，从此，Allen-Bradly 成为了罗克韦尔（Rockwell）旗下的重要自动化品牌。

AB PLC分为微型、小型、大型三大类
微型：Micrologix Micro800
小型：CompactLogix SLC500(已停产)
大型：ControlLogix PLC-5（已停产）

今天，我们来介绍以下AB ControllLogix 系列PLC，它在AB PLC家族中属于大型PLC控制系统。老一代大型PLC控制系统PLC-5系列目前已经停产。

ControlLogix PLC目前有两种系列CPU:
1、ControlLogix 5570
• 支持基于 EtherNet/IP™ 的集成运动、集成 Sercos™ 运动和模拟量运动
• 支持完全控制器冗余和拔除，支持带电插拔 (RIUP)
• 通过 EtherNet/IP、ControlNet™、DeviceNet™、Data Highway Plus™、远程 I/O、SynchLink 以及第三方过程和设备网络进行通信
• 允许您使用继电器梯形图逻辑、结构化文本、功能块及顺序功能图语言进行编程
• 产品目录号中含有“K”的产品上提供敷形涂覆，以帮助在恶劣环境中提供保护
• 包括一个 1756 细长型电源选件，可用于系列 B 和 C 标准以及 1756 XT 机架，在空间有限时可将宽度缩减 29%
• 提供包含多达 17 个槽的标准、敷形涂覆和极端环境机架版本

2、ControlLogix 5580
• 为控制系统安全高标准提供认证 - TÜV Rheinland IEC 62443-4-2
• 当使用 5580 控制器时可以获得高达 45% 的容量增加
• 包括 1 千兆位 (Gb) 嵌入式以太网端口，可以实现高速通信、I/O 和运动控制
• 提供能够最大程度发挥系统性能的控制器功能
• 包括基于控制器的变更检测和记录、以数字方式登录的控制器固件和基于角色的访问控制，可以实现更好的安全性
• 提供一个可实现增强型诊断和故障处理的显示屏
• 提供敷形涂覆，以帮助在恶劣环境中提供保护；这些产品的产品目录号中含有“K”
• 提供 3 MB 到 40 MB 的存储选件
• 包括一个 1756 细长型电源选件，可用于系列 B 和 C 标准以及 1756 XT 机架，在空间有限时可将宽度缩减 29%
提供包含多达 17 个槽的标准和敷形涂覆机架

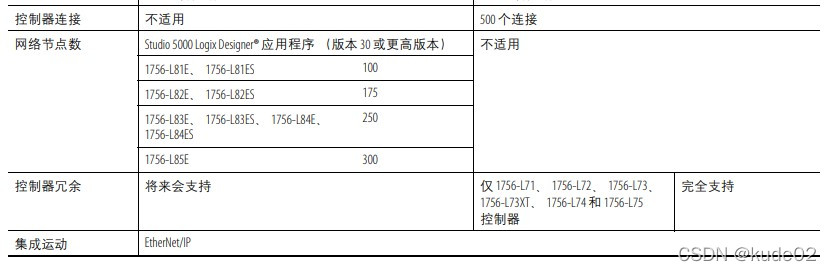

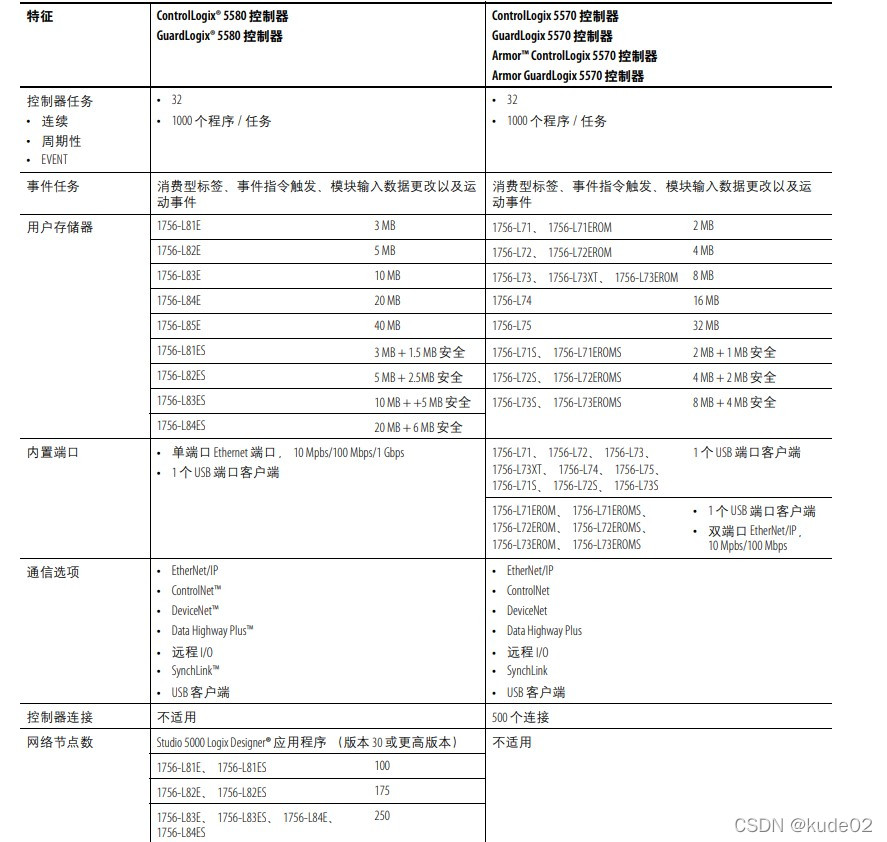

Controllogix5580与Controllogix5570性能比较

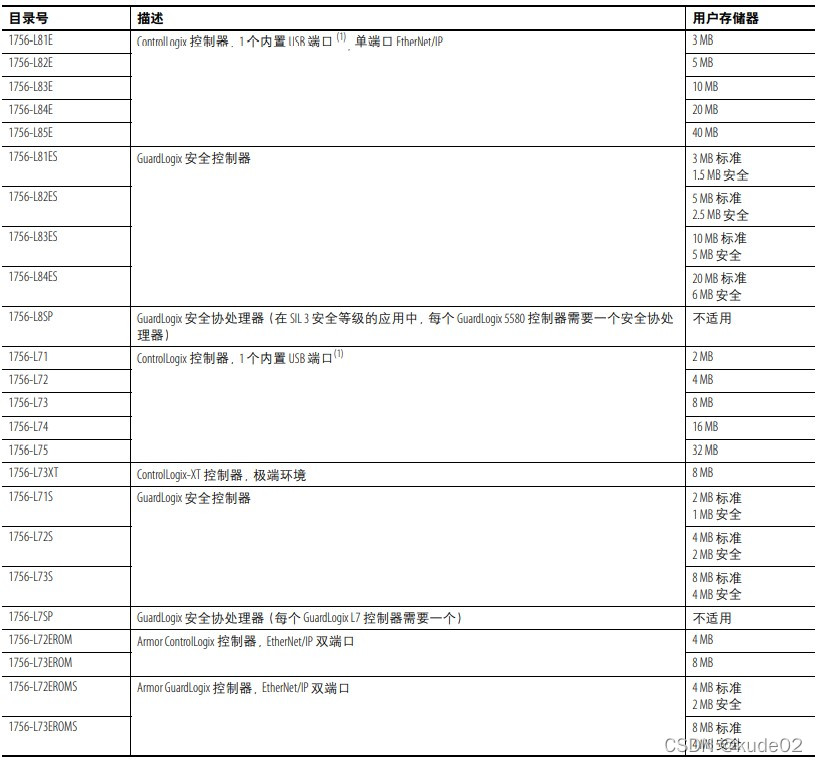

Controllogix PLC选型
