TMS320C6678开发笔记---SRIO例程3

15.7节  SRIO Direct I/O

写在前面的话：

       在整理这部分内容之前，我已经调试完成了在两片6678 上通过NWRITE、NREAD、DOORBELL通讯。SRIO学习调试可以说是从之前的一无所知过度到了现在的入门级别，最初连最基本的概念也不知道，TI的英文手册看了一遍，没有看懂，网上也有对TI英文手册的部分理论章节的翻译，看了以后也是没有太懂，庆幸的是这段时间创龙出了对TI英文手册的全方位翻译，看了一遍也还是一知半解，并没有整体的把局。我总结道：首次阅读对于这种专业术语概念较强，寄存器只说特定位作用，此时自己又不能总结出总体框架的文章，即使是中文的也会让人读起来厌倦烦躁，但是第一次必须读一遍，即使是读一半也要读。后来我是放弃了文档的阅读，硬着头皮在创龙的例程基础上，第一次调试PORT端口连接成功，才渐渐有了感觉，接着根据SRIO初始化过程，将所使用到的寄存器再看了一遍，再后来，DSP与FPGA之间可以单项的传输数据，让我意识到SRIO的数据流动与以前串口 SPI数据流动还是挺大的，在Direct I/O模式下SRIO控制器软件做了很多事情，软件只需要负责初始化，然后配置命令即可，然后数据就由SRIO控制器硬件搬运了。再后来就有了质的突破，各种读写调试，这时候反而感觉SRIO并没有传说中的那么复杂，还是挺简单的，接着根据调试需求，进行了第二波技术手册的阅读，主要以中文文档和博客为主，这一次阅读感觉满满的，真可以说是书读百遍其义自见，（还要我有个好习惯，我会将以前看过的网页文章进行收集，减少了我再一次百度上搜索文章的时间，只需要将以前看过没看懂的文章，打开在看一遍）。最后在总结一点：技术上对于未接触过的新技术，想学明白，首先第一点是要在新技术上花费充分多的时间，如果没有过度的饱和时间，可能真只是一知半解的水平。经过这段时间的调试，SRIO Direct I/O方式调试目前算是有了一定理解，其中许多细节问题、操作（像Message方式通讯等待），需要在进一步的项目调试暴露，再整理记录，目前先整理这么多知识点，希望后续根据项目需求不断完善。

15.7.1 Direct I/O原理参考资料

1. 参考资料

《SRIO学习（六）——Direct I/O 操作（一）》

https://blog.csdn.net/kunkliu/article/details/105273271

《SRIO学习（七）——Direct I/O 操作（二）》

https://blog.csdn.net/kunkliu/article/details/105273865

《FPGA+DSP SRIO通信（三）——基于LSU的数据传输》

https://blog.csdn.net/kunkliu/article/details/105274846



15.7.2 LSU reg配置

• C6678内部硬件上一共有8组LSU寄存器（Load/Store Unit），每组LSU都有自己的7个寄存器，即LSU_REG0-LSU_REG6,REG0-REG4用来存储控制信息，REG5、REG6用来存储命令和状态信息。除了REG6，其它寄存器都是可读可写的，只有REG6有只读和只写两种模式。
• 软件上配置完LSU_REG6之后，SRIO控制器就开始自动传输
• SRIO控制器会根据LSU寄存器配置情况，硬件组成SRIO标准包，然后发送出去，所以软件上Direct I/O方式的传输，就是对LSU寄存器的操作。
• doorbell的传输也是通过LSU寄存器配置实现的，与NWRITE一致。
• 每一组LSU寄存器对应存在着一定数量的影子寄存器，我的理解是，软件操作的是影子寄存器，然后控制器会将影子寄存器的值更新到真正的LSU寄存器，目前关于影子寄存器的细节理论我并没有完全理解。在软件上操作时可以并不用考虑影子寄存器，直接调用TI提供的API接口即可，如果实际使用中出现难以解释的通讯问题，在具体理解这一块内容
• LSU寄存器的状态获取，锁住，释放，判断是否发送完成等等细节知识点，目前也没有弄明白。
• 创龙提供的tl-srio-test例程使用描述中，有这么一段：此代码可以分别加载到8个核中同时运行，而他的使用LSU的方式为：每个核使用一组LSU，从而8个核在硬件上相互独立，但是PORT口这一块是怎么区分的，目前没有想明白，SRIO控制器内部有缓存仲裁机制，也是没有看明白原理。

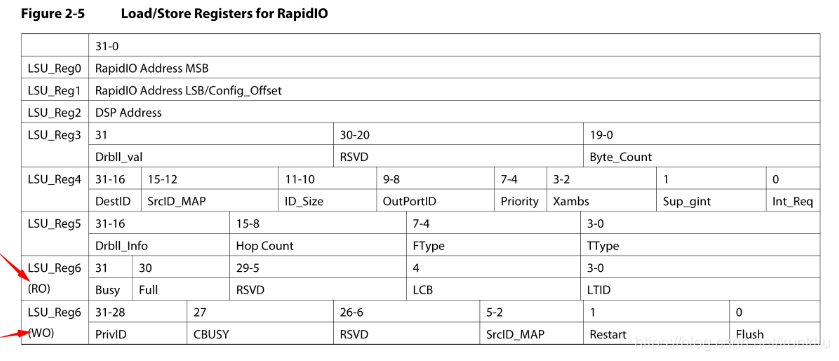

• LSU寄存器

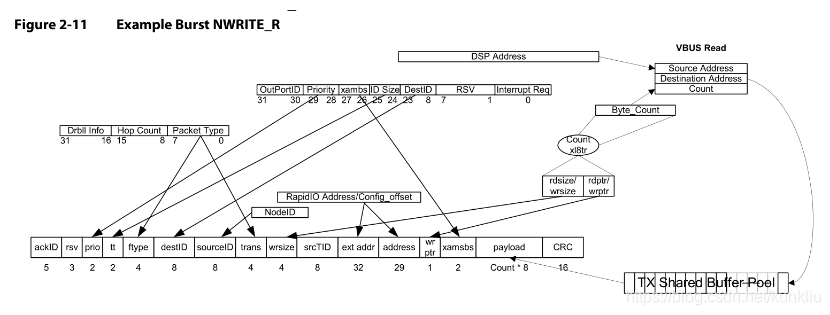

• LSU寄存器与NWRITE包的关系

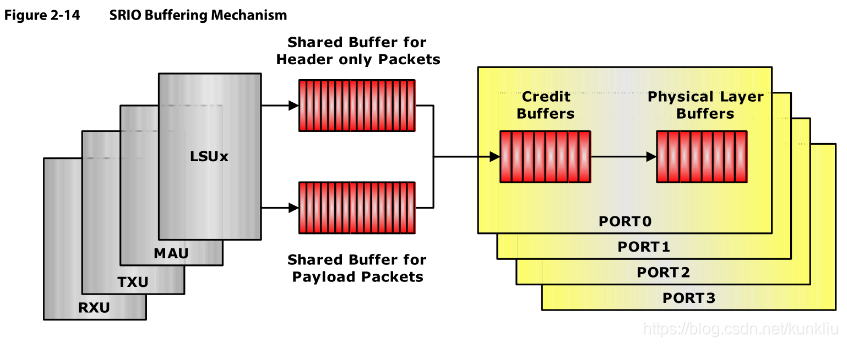

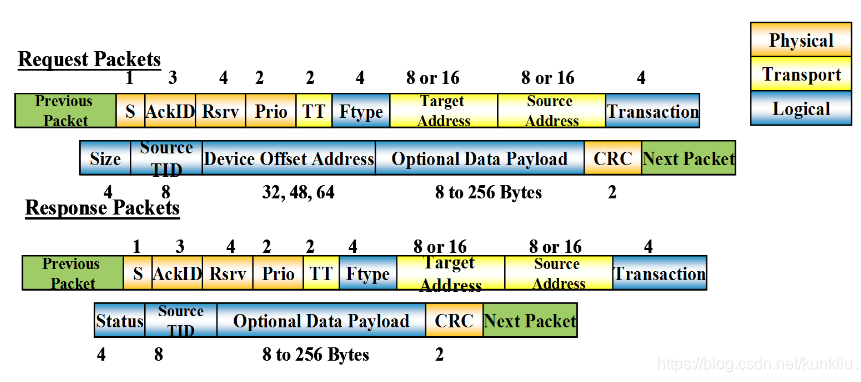

• SRIO内部缓存机制



15.7.3 SRIO 通讯数据出错后必须重新断电运行，才可正常工作



15.7.4 SRIO 接收数据捕获接收包信息

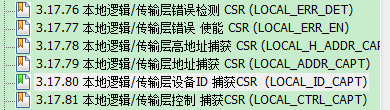

1. 调试6678 SRIO接收模式时，通过一下寄存器可以捕获到接收包的信息，以及出错信息。
2. 只能使用

       CSL_SRIO_SetErrorDetect(hSrio, 0, 1);		//使能接收错误检测
        CSL_SRIO_SetErrorDetectEnable(hSrio, 1, 1);

Uint32              address;
    Uint8               xambs;

    Uint8               msbDstID;
    Uint8               lsbDstID;
    Uint8               msbSrcID;
    Uint8               lsbSrcID;

    Uint8               ftype;
    Uint8               ttype;
Uint8               msgInfo;

        CSL_SRIO_GetHiAddressCapture(hSrio, &address);
        printf("Haddress = 0x%x\n", address);
        CSL_SRIO_GetLoAddressCapture(hSrio, &address, &xambs);
        printf("Laddress = 0x%x, xambs = 0x%x\n", address, xambs);
        CSL_SRIO_GetDeviceIDCapture(hSrio, &msbDstID, &lsbDstID, &msbSrcID, &lsbSrcID);
        printf("msbDstID = 0x%x, lsbDstID = 0x%x, msbSrcID = 0x%x, lsbSrcID = 0x%x\n", msbDstID, lsbDstID, msbSrcID, lsbSrcID);
        CSL_SRIO_GetLocalControlCapture(hSrio, &ftype, &ttype, &msgInfo);
        printf("ftype = 0x%x, ttype = 0x%x, msgInfo = 0x%x\n", ftype, ttype, msgInfo);

15.7.5 SRIO 设置发送数据大小端

CSL_SRIO_SetLSUSwappingMode (hSrio, 3);
//CSL_SRIO_SetMAUSwappingMode(hSrio, 0);
CSL_SRIO_SetTXURXUSwappingMode (hSrio,3);
//CSL_SRIO_SetAMUSwappingMode (hSrio, 0);

15.8节  SRIO 协议总结

参考文章：https://blog.csdn.net/kunkliu/article/details/106699504

Ftype (Format Type)	Ttype (Transaction Type)	包类型	功能
0~1	——	Reserve	无
2	4’b0100	NREAD	读指定的地址
	4’b1100	ATOMIC increment	先往指定的地址中传递数据，在把传递的数据加1，此操作为原子操作，不可打断
	4’b1101	ATOMIC decrement	先往指定的地址中传递数据，在把传递的数据减1，此操作为原子操作，不可打断
	4’b1110	ATOMIC set	把指定地址中的数据每个bit全部写1
	4’b1111	ATOMIC clear	把指定地址中的数据清0（每个bit全部清零）
3~4	——	Reserve	无
5	4’b0100	NWRITE	往指定的地址写数据
	4’b0101	NWRITE_R	往指定的地址写数据，写完成以后接收目标器件(Target)的响应
	4’b1101	ATOMIC test/swap	对指定地址中的数据进行测试并交换，此操作为原子操作，不可打断
6	4’bxxxx	SWRITE	以流写方式写指定的地址，与NWRITE以及NWRITE_R相比，此方式效率最高
7	——	Reserve	无
8	4’b0000	MAINTENANCE read request	发起读配置，控制，状态寄存器请求
	4’b0001	MAINTENANCE write request	发起写配置，控制，状态寄存器请求
	4’b0010	MAINTENANCE read response	产生读配置，控制，状态寄存器响应
	4’b0011	MAINTENANCE write response	产生写配置，控制，状态寄存器响应
	4’b0100	MAINTENANCE write resquest	端口写请求
9	——	Reserve	无
10	4’bxxxx	DOORBELL	门铃
11	4’bxxxx	MESSAGE	消息
12	——	Reserve	无
13	4’b0000	RESPONSE no data	不带有效数据的响应包
	4’b1000	RESPONSE with data	带有效数据的响应包
14~15	——	Reserve	无

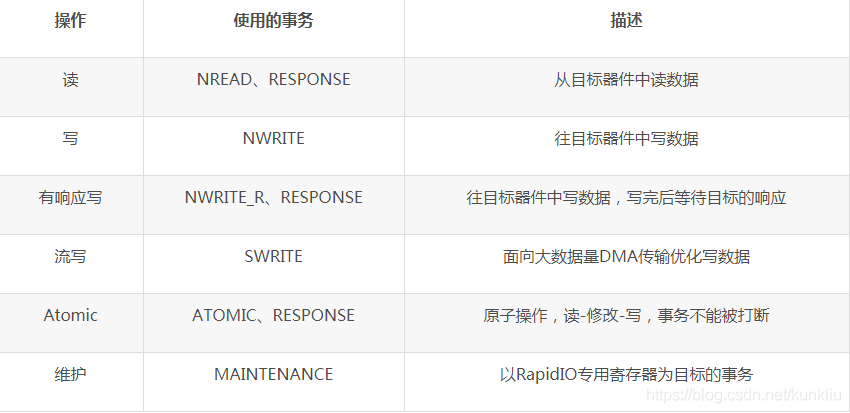

在 RapidIO体系结构中定义了6种基本的I/O操作, 下表给出了这6种基本的I/O操作、用来执行相应操作的事务和对操作的描述

• 通过DIO方式，通讯双方必须知道数据写入和读取的内存地址。
• NWRITE时，请求方（Requestor）直接将数据写到目标方（Destination）对应的内存地址中，Destination只需要初始化SRIO成功即可，数据的搬移由SRIO控制器硬件完成
• NREAD命令，请求方（Requestor）直接将目标方（Destination）对应的内存地址中的数据搬回到Requestor的对应地址，Destination只需要初始化SRIO成功即可，数据的搬移和NREAD的RESPONSE均由SRIO控制器硬件完成，
• 总结：自我理解DIO方式的SRIO数据的搬移由硬件控制器完成，软件并不要做太多处理，只负责设置配置NWRITE NREAD命令即可，继而可以更深远写思考，通过SRIO连接的两个设备，我们从宏观上可以认为两个设备的内存对对方是可见的，此时SRIO可以想象成DMA的功能，执行一个指令（NWRITE NREAD），即可把数据搬移自己或者对方特定的内存地址中，然后对数据进行上层处理。即SRIO扩展了互联设备的内存。

15.9节  SRIO 5G速率配置

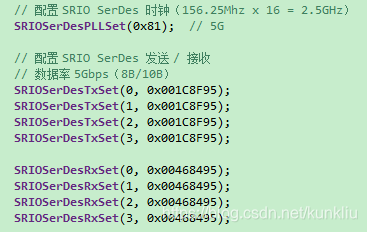

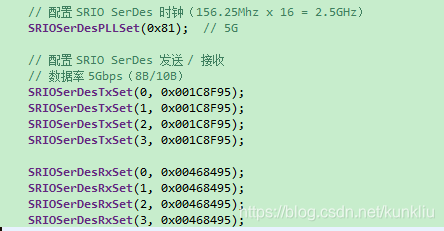

• 配置代码如下：

• 代码解释

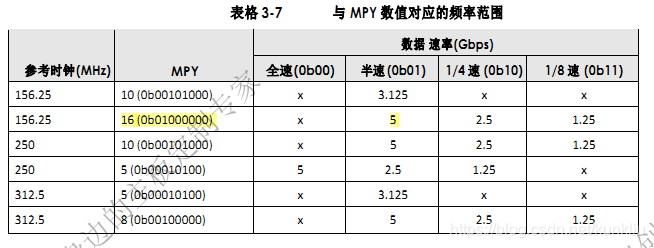

① 硬件上参考时钟是156.25，我们选择MPY=16，半速模式。

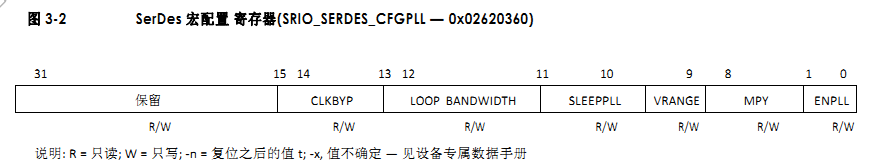

② MPY设置在寄存器SerDes 宏配置寄存器(SRIO_SERDES_CFGPLL — 0x02620360)

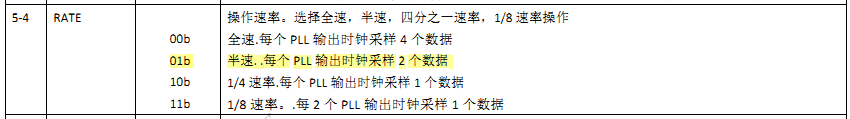

③ 半速模式设置在寄存器中设置，每个PORT口都要设置：

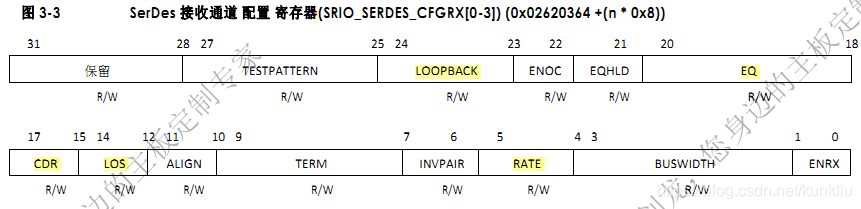

SerDes 接收通道配置寄存器(SRIO_SERDES_CFGRX[0-3]) (0x02620364 +(n * 0x8))

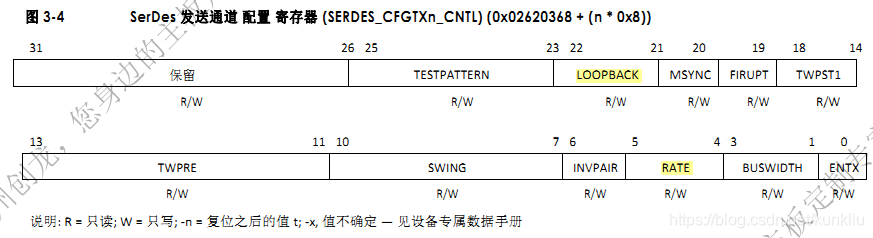

SerDes 发送通道配置寄存器 (SERDES_CFGTXn_CNTL) (0x02620368 + (n * 0x8))

• 设置代码：

       /*

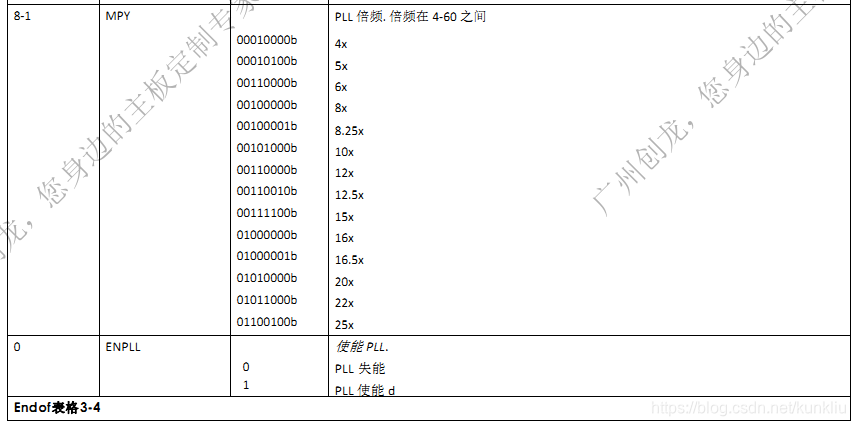

         * MPY = 0x80: 16x
         * ENPLL = 1: PLL Enable
         * srio_serdes_clock = RefClk(156.25MHz) * 16MPY = 2.5GHz
         */
        CSL_BootCfgSetSRIOSERDESConfigPLL(0x81);    // 5G
        /*
         * Configure the SRIO SERDES Receive Configuration
         * ENOC     = 1: Enable offset compensation
         * EQ       = 1: Fully adaptive equalization
         * CDR      = 5: First order with fast lock
         * ALIGN    = 1: Comma alignment enabled
         * TERM     = 1: Input termination, the only valid value for this field is 0x1
         * RATE     = 1: Data Rate = 2 * srio_serdes_clock = 5Gbps
         * BUSWIDTH = 1: Bus width, indicate a 20-bit wide parallel bus to the clock
         * ENRX     = 1: Enable this receiver
         */
        for(i = 0; i <= 3; i++)
            CSL_BootCfgSetSRIOSERDESRxConfig(i, 0x00468495);
        /*
         * Configure the SRIO SERDES Transmit Configuration
         * MSYNC    = 1:  Enables the channel as the master lane
         * FIRUPT   = 1:  Transmitter pre and post cursor FIR filter update
         * TWPST1   = 18: Adjacent post cursor Tap weight
         * TWPRE    = 1:  Precursor Tap weight
         * SWING    = 16: Output swing
         * RATE     = 1:  Data Rate = 2 * srio_serdes_clock = 5Gbps
         * BUSWIDTH = 1:  Bus width, indicate a 20-bit wide parallel bus to the clock
         * ENRX     = 1:  Enable this receiver
         */
        for(i = 0; i <= 3; i++)
            CSL_BootCfgSetSRIOSERDESTxConfig(i, 0x001C8F95);

15.10节  SRIO 扫链过程

• DSP 6678 SRIO ID号要设置为0xFF或0xFFFF才能扫到。
• CSL_SRIO_SetPortGeneralCSR(hSrio, 0, 1, 0);函数中master_en位设置为1，才能发出去数据
• 尚未完成
