AD入门

新建项目

文件–>新建–>PCB项目–>(在项目中添加四个文件：原理图、PCB图、原理图库、PCB图库)

库的建立

自建库

（1）.在原理图库中新增，命名，画图，保存；在PCB图库中新增，命名，画图，保存（根据BOM表，按照1：1进行绘制）；
（2）.关联：返回原理图库中，点击中间左下角的AddFootprint，在名称中找到对应的封装图，确定就行。

从网上下载库

需要下载两个文件，一个是库加载程序，一个是ECAD模型，尽量下载到AD的安装路径，这样好找一些

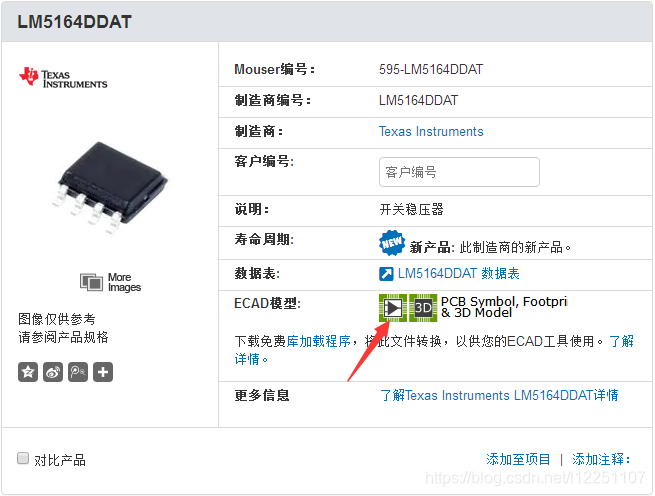

（1）.登录贸泽或淘宝直接搜索想要器件，下载库加载程序，（这时应该需要关闭AD），
下载完成解压后为：
打开后有两个文件：
打开第一个文件，将其后缀名改为exE，双击第一个安装程序进行安装

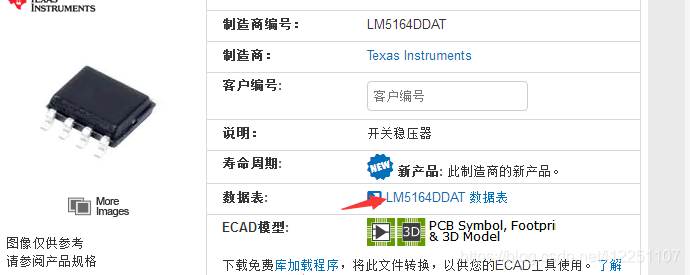

（2）.下载模型

下载后为：

打开后第一个文件就是要导入的模型了。

（3）导入过程：

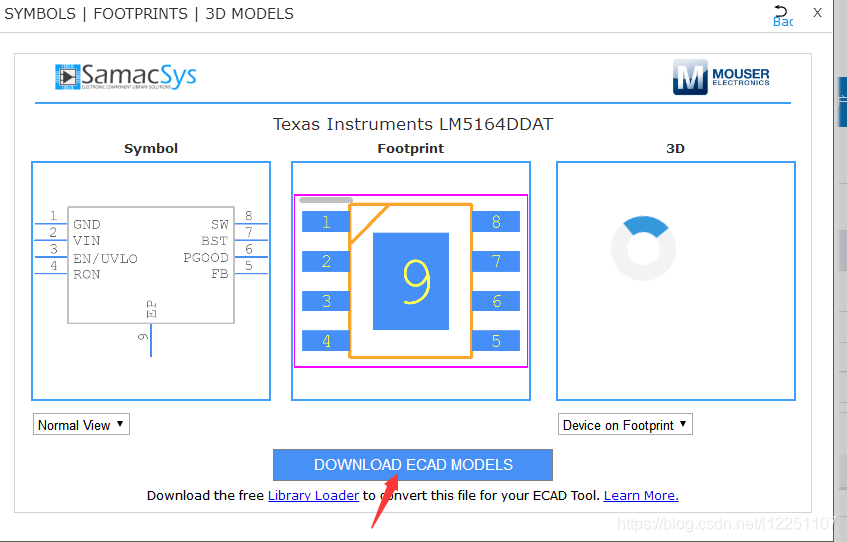

下载好安装程序后，AD的文件目录下的第一个选项会变成Symbols|Footprints|3D Models,点击该选项，会出现以下的图示，这时首次登录需要注册一个邮箱，以后就不用重复登录了，本节以下操作都在原理图文件下进行操作，在其他文件下会报错。

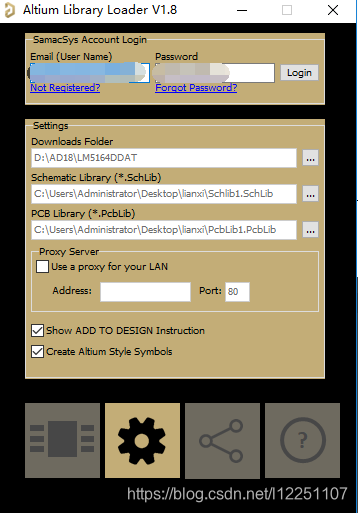

Schematic Library以及PCB Library是存储路径

登录后，点击：

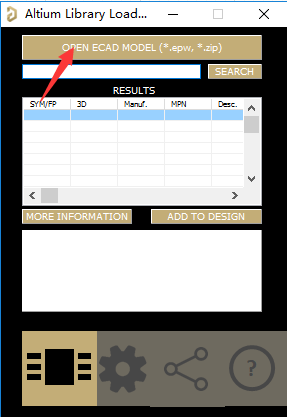

找到.epw文件，然后点击ADD TO DESIGN即可，导入过程较慢，需要等待，之后就导入成功了。

补充

1.BOM表是在下载库那里

2.快捷键
重叠元器件–>M–>x,y选择；
ctrl+M测量；
shift+c删除辅助线；
空格 旋转
