網絡雙機內核調試 with IDA、KDNET、WinDbg、VirtualBox7

​
被調試機：windows 10 x64 10.0.19044.1288 in Virtualbox 7.1

調試機：windows 10 x64

不想再用com口了，想嘗試透過網路，據說快很多，所以用上kdnet.exe

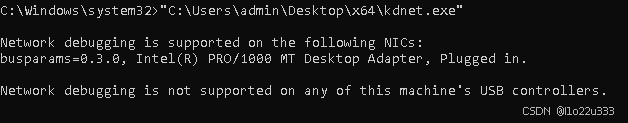

kdnet.exe和VerifiedNICList.xml丟進虛擬機裡，不帶參數執行，用於檢查此機器的網卡是否支持網路調試

可以看到是支持的（試過virtio網卡，不支持，換回Intel PRO/1000 MT 82540EM就支持了）

        微軟官網有說支持那些網卡：Supported Ethernet NICs for Network Kernel Debugging in Windows 8.1 - Windows drivers | Microsoft Learn

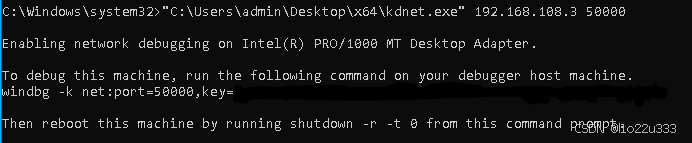

然後再度運行kdnet.exe <HostComputerIPAddress> <YourDebugPort>

kdnet.exe 192.168.108.3 50000

        <YourDebugPort> UDP port，host監聽這個端口，host 會先accept guest，接著host也會connect 到guest，所以有防火牆的話要設雙向。host、guest誰先運行都可，當然想調試guest開機過程host要先運行，並且WinDbg要設定連上後自動中斷（切換快捷鍵是Ctrl+Alt+K）。

會得到一條命令，裡面包含key

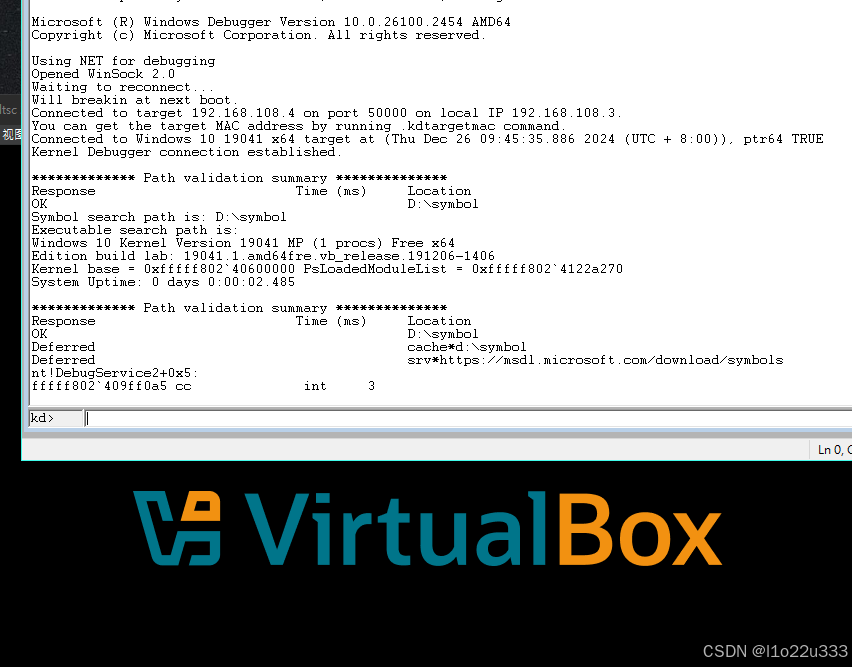

host執行這條windbg命令就順利調試了

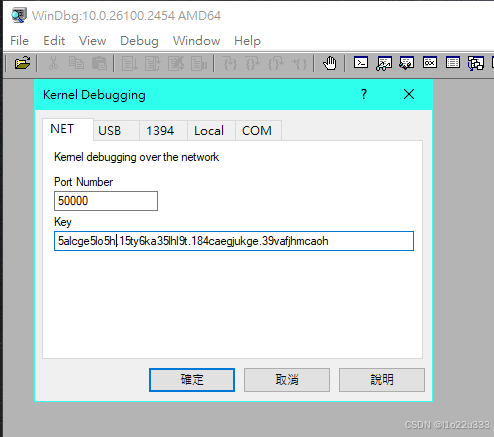

        無參數默認 -k 也就是kernel debug，也可以-bwk 也就是同時啟用bootmgr、winload、kernel  的debug，但我這邊是在WinDbg的GUI輸入port和key（File -> Kernel Debug -> NET），因為默認就-k，但不清楚圖形介面怎麼傳入-b -w等參數

當然，得確保guest和host網路是通的，我用host-only網路。

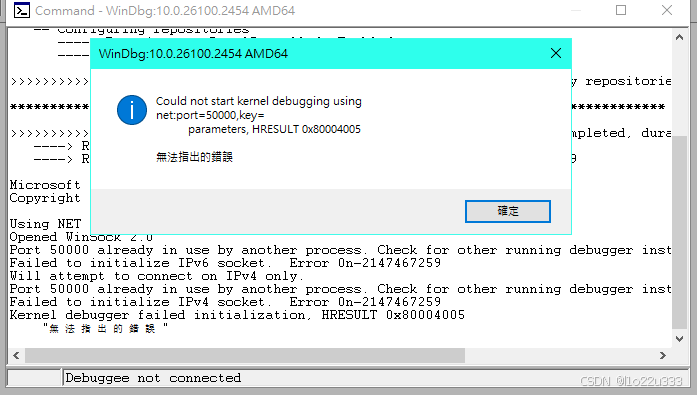

另外，如果WinDbg關閉不正常，可能會發生窗口已關閉但進程沒關閉的情況，導致下次連線時提示端口被占用

這時我們手動結束上個進程就行了

到這邊是WinDbg的部分，接下來是用IDA的部分。



IDA： //失敗了，請成功的人分享你的配置

IDA -> Debugger -> Attach -> Windbg debugger

Connection string 根據前面kdnet給的資訊輸入 net:port=50000,key=xxxxx.xxxxx.xxxxx.xxxxx

接著 Debug options -> Set specific options 選 Kernel mode debugging

其他選項就按需選擇（例如Autoload PDB）

接著按OK就能開始調試了

版本配置資訊：

• 目標機：windows 10 x64 10.0.19044.1288 (iot ltsc 2021)
• WinDBG、kdnet：10.0.26100.2454
• VirtualBox：7.1.4 r165100 (安裝同版本 Extention Pack)
• 目標機網卡：Intel PRO/1000 MT 82540EM
• IDA：ida64.exe 7.0.17.914 (IDA_Pro_v7.0_Portable)

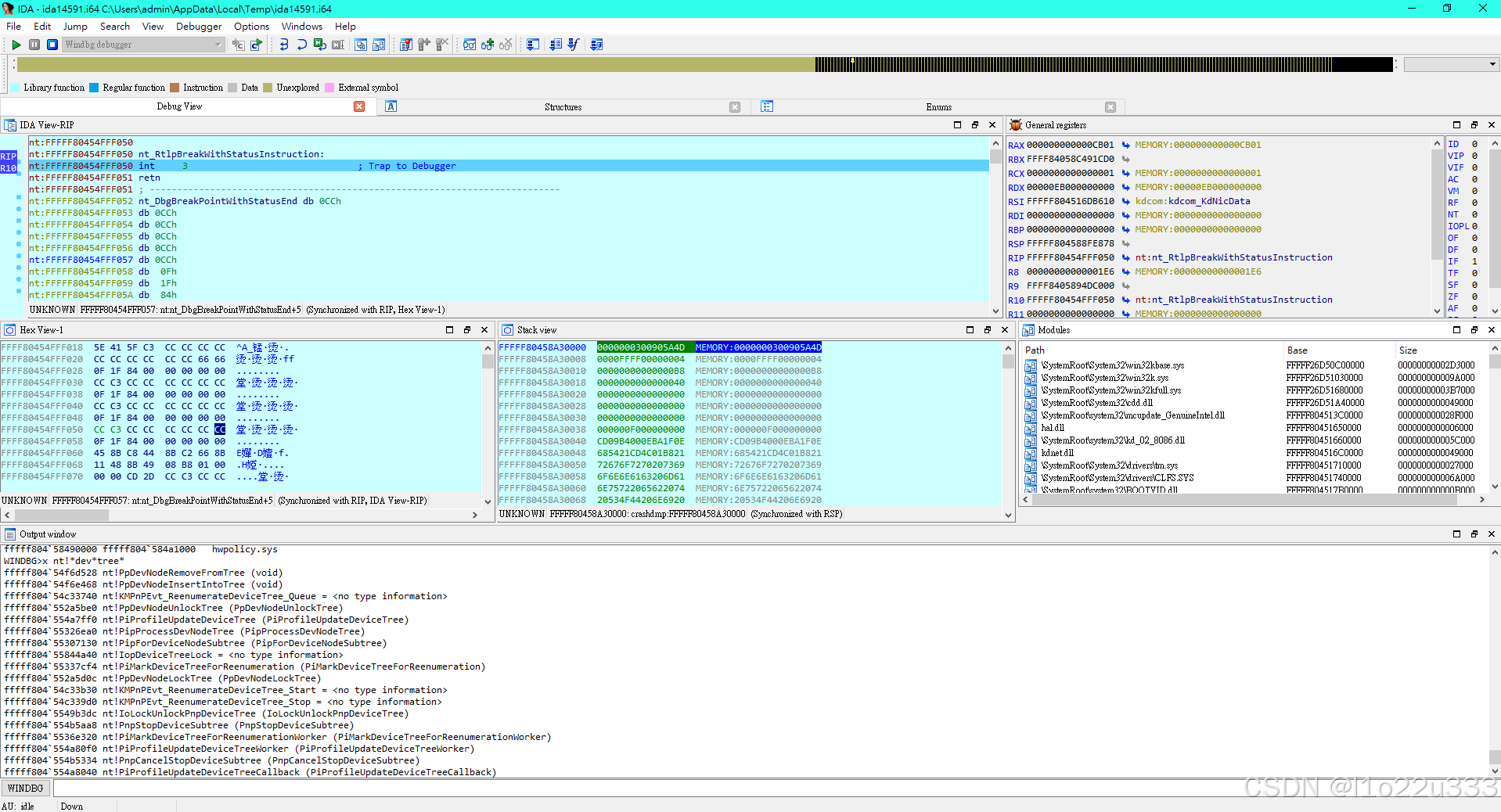

IDA 9.0 能連上但IDA介面什麼都顯示不了，IDA View、Hex View、General registers什麼都沒，明明底下WinDbg命令都正常，可以F9但F7單步等等會直接40178崩潰，原本連F9都不行，一F9又立馬80000003中斷，後來莫名其妙又可以

IDA 8.3 portable、IDA 7.7 portable、IDA 7.5 portable 狀況同 IDA9.0，原因不明

換了IDA 7.0 portable一次通過，看來IDA這東西不求新但求穩定...

IDA 7.0 先運行的話會死當在那，但guest一開ida就正常了，應該只是在等guest連過來

IDA跳參數錯誤什麼的可能是port被佔用了（上次開的沒被釋放？）netstat -ano看誰在搞鬼

補充，IDA 7.0 也有問題！

調試開機過程時，多個窗口失效：stack view、IDA view 等等，手動指定RSP或RIP也沒效

調用堆棧（trace view）沒加載符號

F7、F8、F9正常但窗口顯示不了當前指令，用g也跳不過去（Command "JumpAsk" failed）

甚至後來F9也掛了，提示Command "ProcessStart" failed

重點，此時WinDbg"一切正常"

就IDA自己在那邊發癲...

環境變量的部分，符號目錄設在 _NT_SYMBOL_PATH

WinDbg的目錄設在Path，不然也可以改ida.cfg的DBGTOOLS（ida會使用該目錄下的dbgeng.dll）

dbgeng.dll的最新版本可以從  windbg.appinstaller 這個檔案裡解析出來

ida在用net:port的情形下似乎沒法在Debugging mode選 Kernel mode debugging with reconnect and initial break，但都能立刻中斷沒差，reconnect是限定com:port的參數嗎

想到再補充吧

只是弄個環境這麼折騰

主要參考：

IDA Pro 驱动调试（KDNET）

Supported Ethernet NICs for Network Kernel Debugging in Windows 8.1 - Windows drivers | Microsoft Learn

Set Up KDNET Network Kernel Debugging Automatically - Windows drivers | Microsoft Learn
