一、配置路由器

        1.使用AR1220路由器，在设置里面配置2SA接口卡

        2.使用router路由器

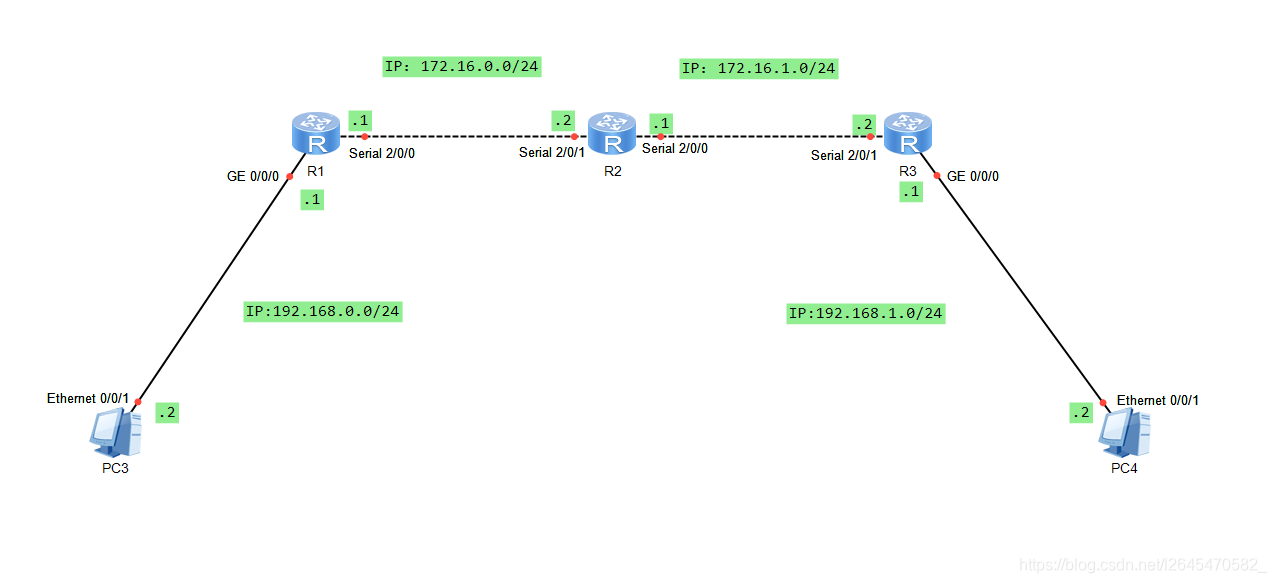

二、配置静态路由拓扑图

三、如图所示给路由器端口配置IP地址

PC机配置
设备IP地址子网掩码网关
PC1192.168.0.10255.255.255.0192.168.0.1
PC2192.168.1.10255.255.255.0 192.168.1.1

接口规划表
设备接口IP地址
R1GE 0/0/0192.168.0.1/24
R1serial 2/0/0172.16.0.1/24
R2serial 2/0/1172.16.0.2/24
R2serial 2/0/0172.16.1.1/24
R3serial 2/0/1172.16.1.2/24
R3GE 0/0/0192.168.1.1/24

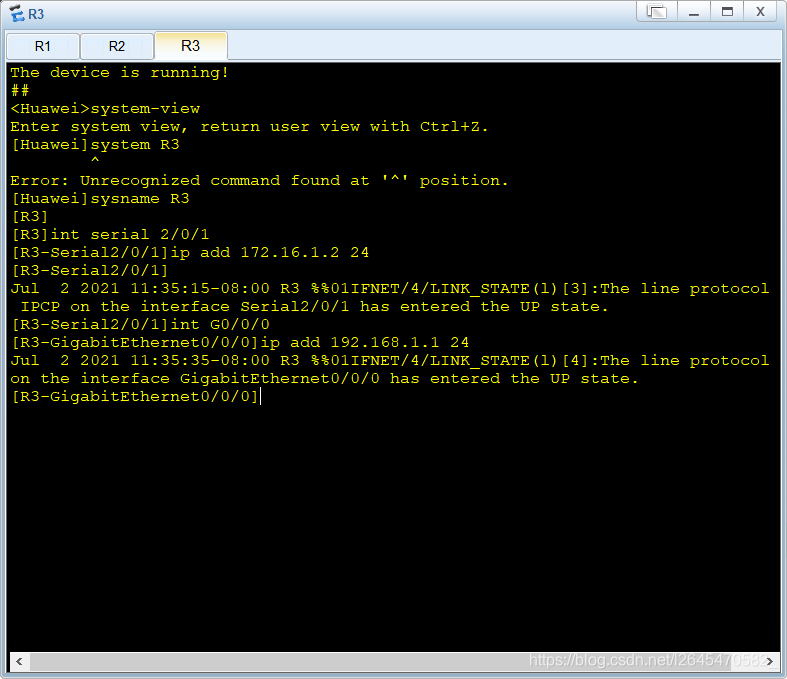

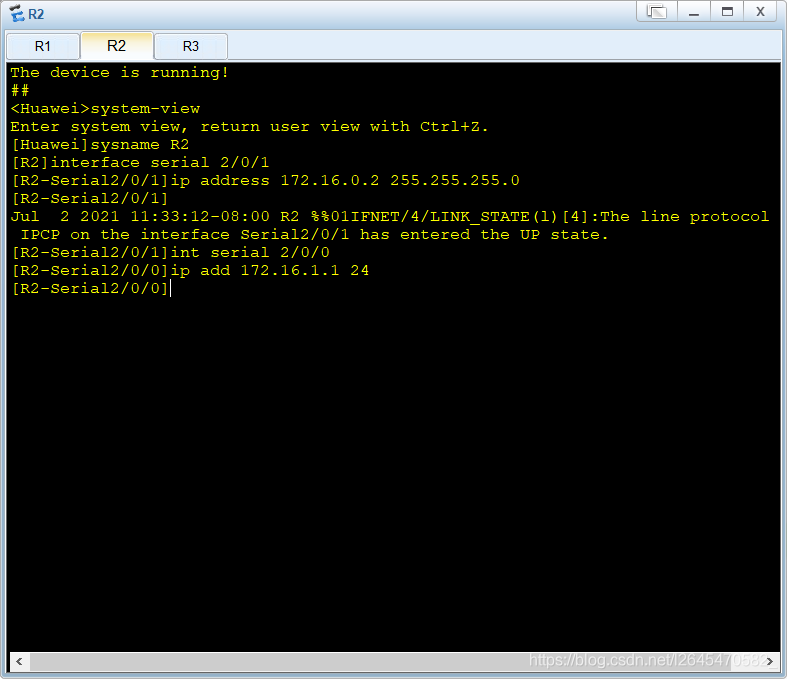

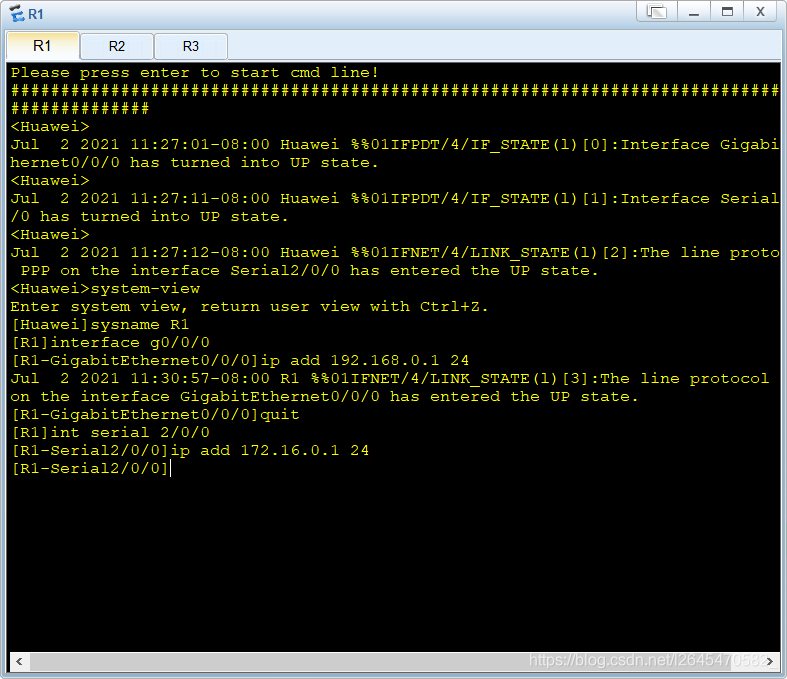

路由器各接口配置IP地址命令，每个路由器接口都要配置

[R1]interface 接口名称 接口号（如0/0/0）                                        //选择接口

[R1-GigabitEthernet0/0/0]ip address ip地址 子网掩码                      //分配IP地址

[R1-GigabitEthernet0/0/0]quit                                                          //退出

四、配置静态路由

        配置静态路由命令

[R1]ip route-static 192.168.1.0 24 172.16.0.2

[R2]ip route-static 192.168.1.0 24 172.16.1.2

[R2]ip route-static 192.168.0.0 24 172.16.0.1

[R3]ip route-static 192.168.0.0 24  172.16.1.1

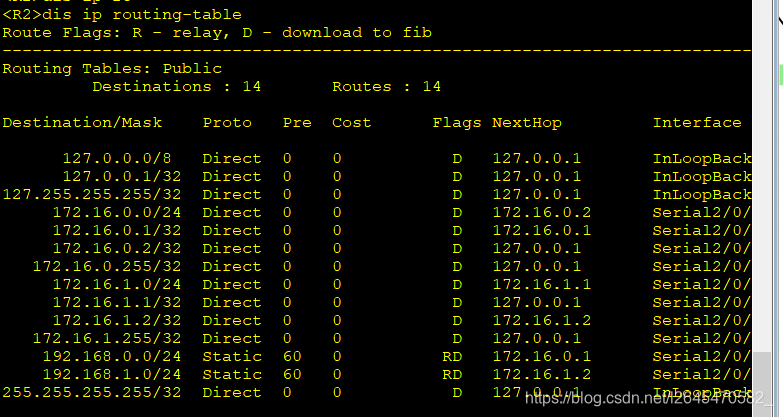

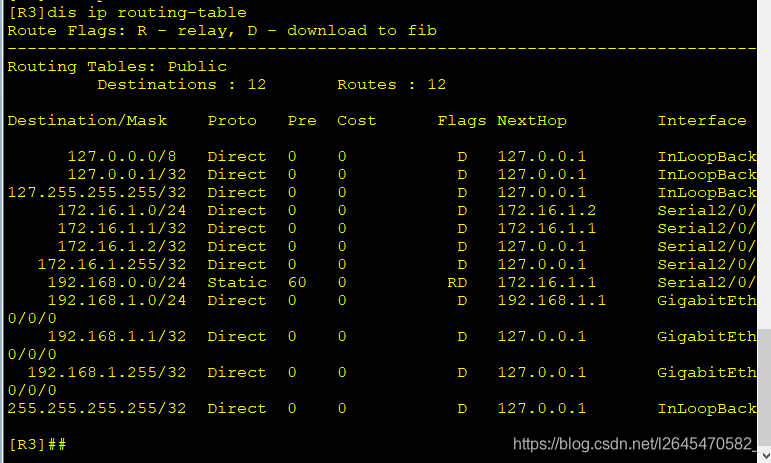

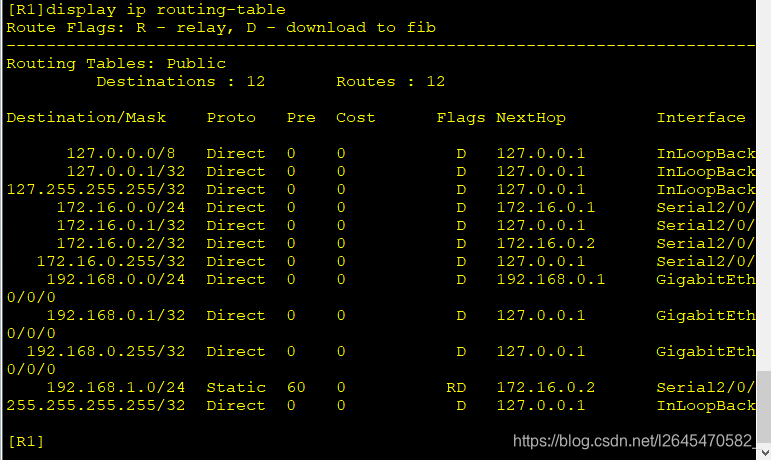

[R1]display ip routing-table                                                         //显示IPV4路由表信息

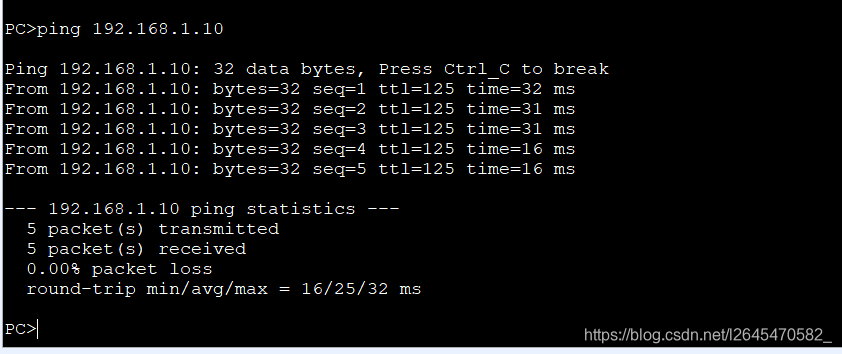

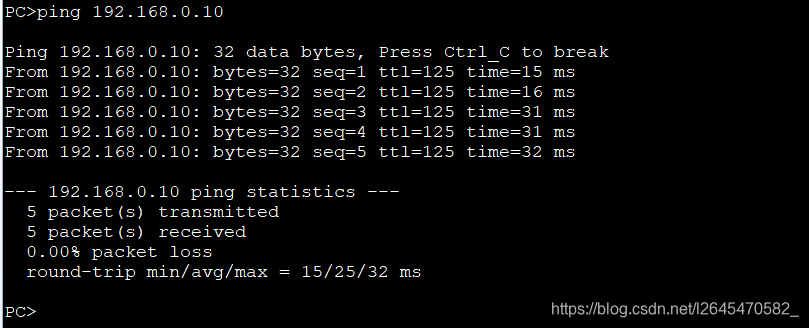

五、ping通两台PC
