在发现PCB中的R36封装错误为0805后，通过选择器件，返回原理图并找到相应属性，使用封装管理器窗口搜索并更新为0603封装。更新成功后保存，并在设计菜单中更新原理图到PCB，最终修正封装并取消显示器件值。
摘要由CSDN通过智能技术生成

立创EDA专业版之修改元器件封装

👉修改封装

在这里插入图片描述
如图笔者生成并导入PCB后，发现R36的封装偏大一码，是0805封装，而实际上笔者需要统一的0603，
在这里插入图片描述
在PCB中选中该器件R36，返回原理图，可以看到交叉自动选中了原理图中的R36，找到图中框选的属性，
在这里插入图片描述

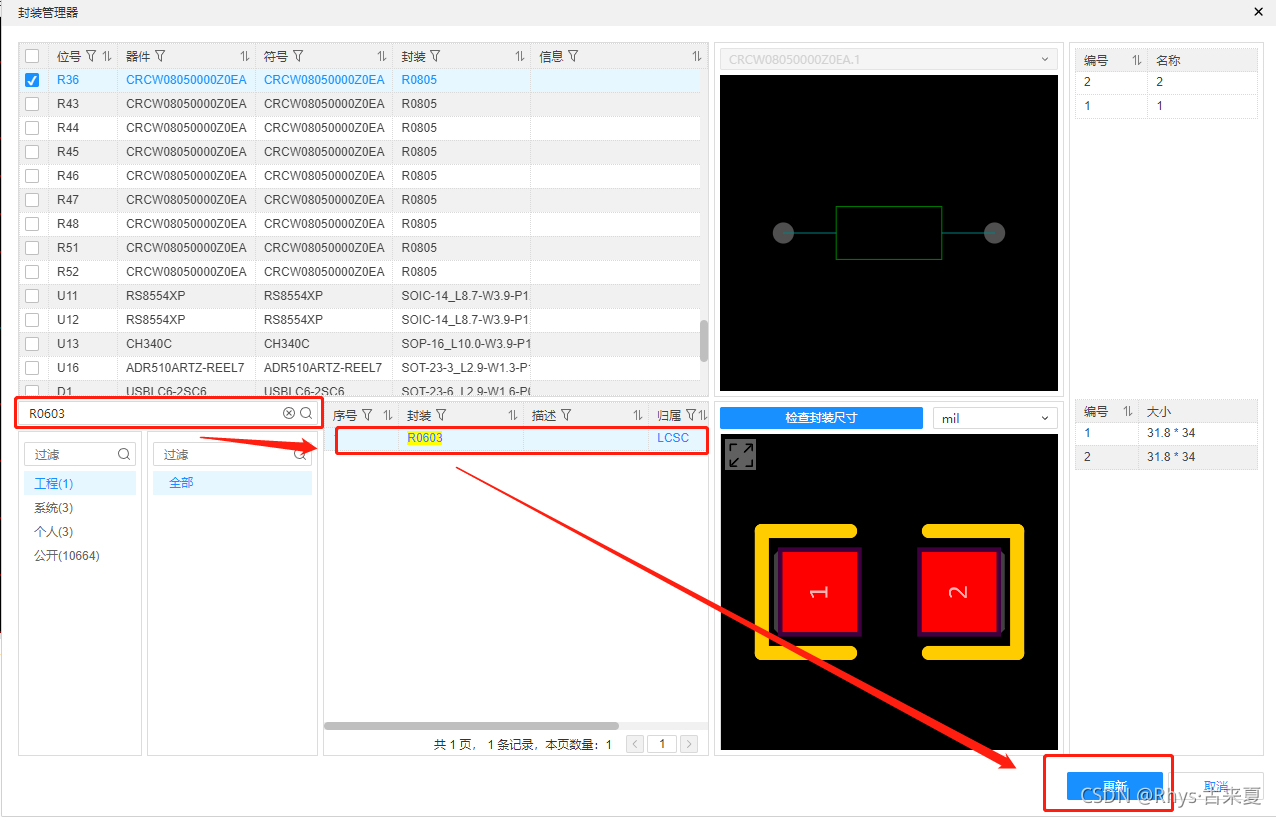

左键点击该位置，将会弹出如图所示的封装管理器窗口，
