思科IPSec多分支vpn实验

目录

网络拓扑

一、各端口配置

北京内网IP设置：

三层交换机IP设置：

成都内网IP设置：

绵阳内网IP设置：

公网Ip设置：

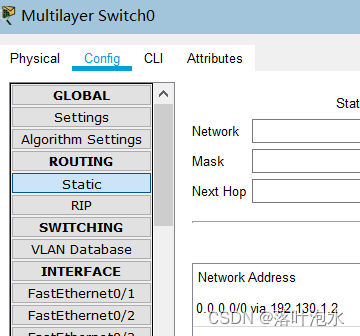

二、默认静态路由配置

三、RIP配置

三层交换机Rip

各边界路由Rip

公网Rip  version 2版

四、配置GRE隧道

①北京->绵阳隧道tunnel  1

北京边界路由：

绵阳边界路由：

网络测试：

②北京->成都隧道tunnel  2

网络测试

五、AAA认证服务配置

①认证内网IP设置

②默认静态路由

③RIP

④配置AAA认证服务器

⑤配置认证边界路由器

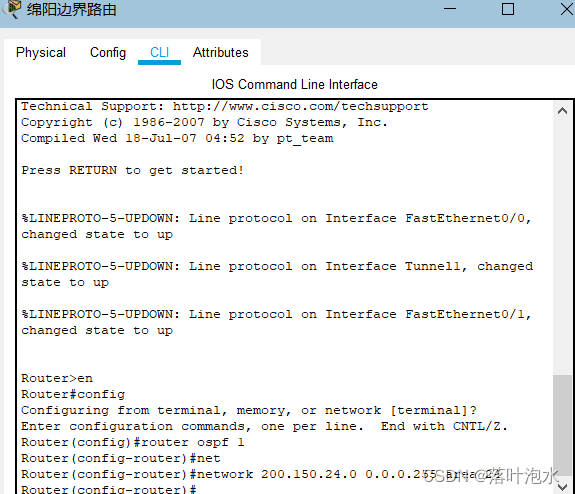

⑥配置Ospf 预防RIP找不到邻居

⑦使用NAT进行内网穿透

绵阳NAT配置

成都NAT配置

抓包分析

六、配置IPSec加密

绵阳->北京

成都->北京

北京->绵阳、成都

网络测试

---

网络拓扑

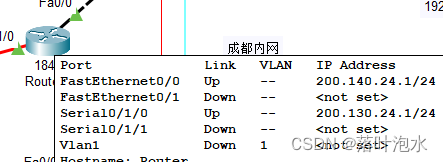

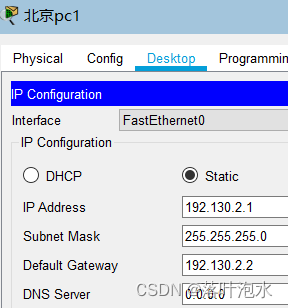

一、各端口配置

北京内网IP设置：



三层交换机IP设置：

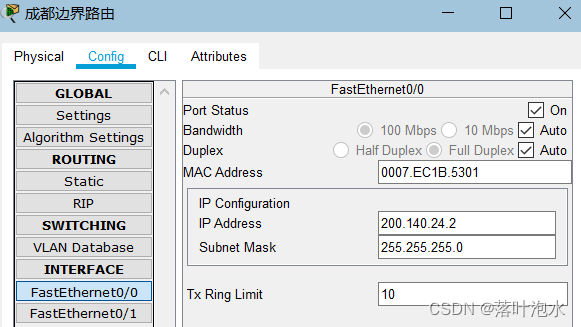

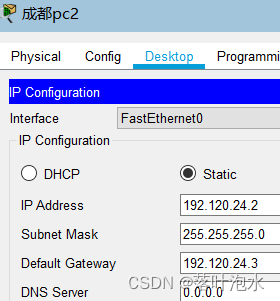

成都内网IP设置：

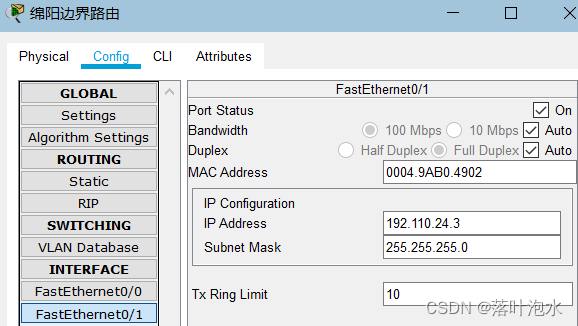

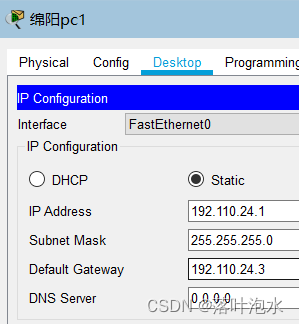

绵阳内网IP设置：

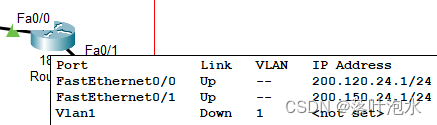

公网IP设置：

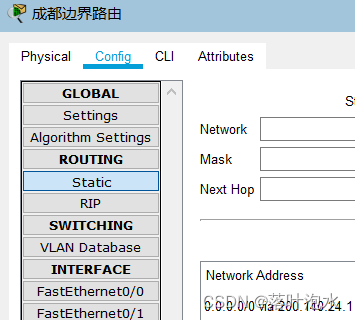

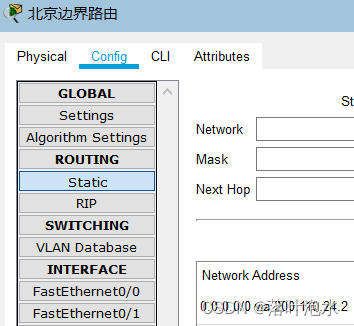

二、默认静态路由配置

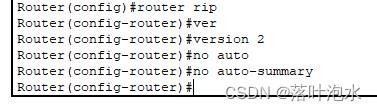

三、RIP配置

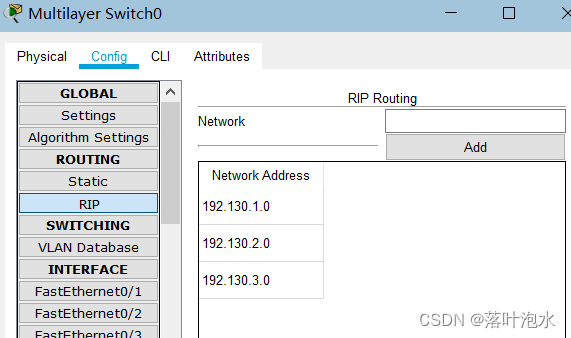

三层交换机Rip

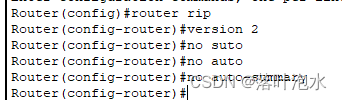

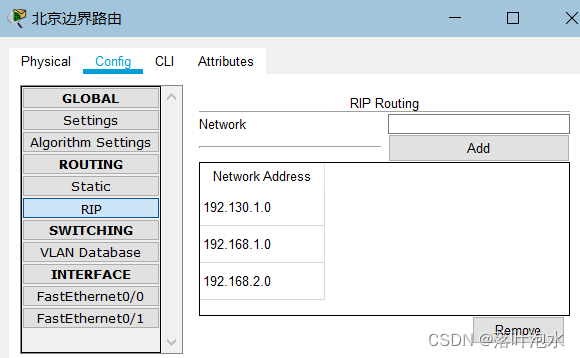

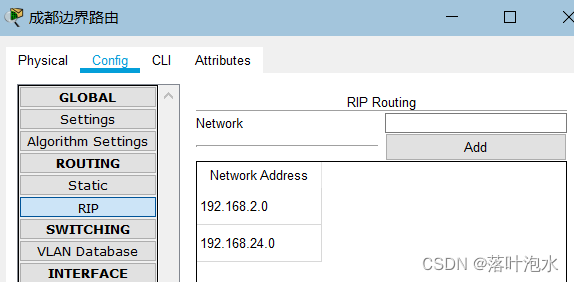

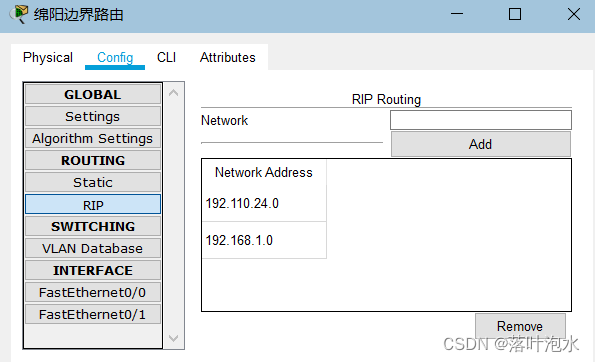

各边界路由Rip

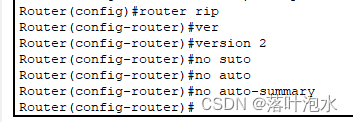

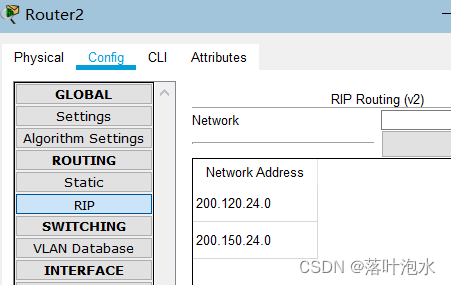

公网Rip  version 2版

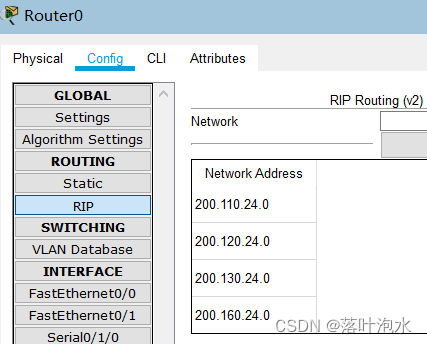

R0：

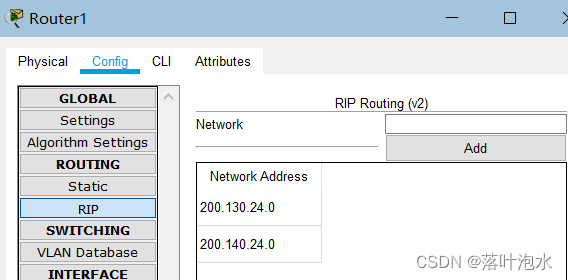

R1：

R2：

四、配置GRE隧道

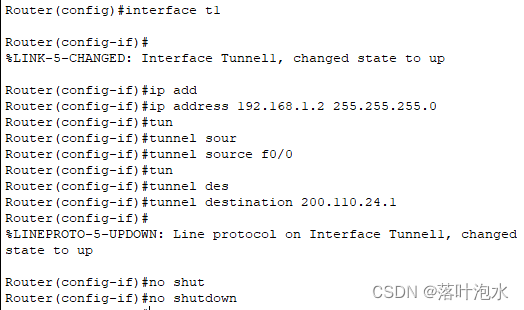

①北京->绵阳隧道tunnel  1

北京边界路由：

绵阳边界路由：

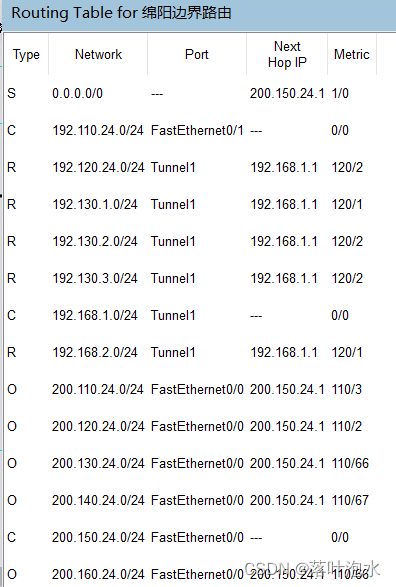

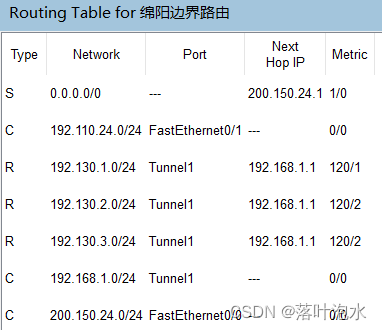

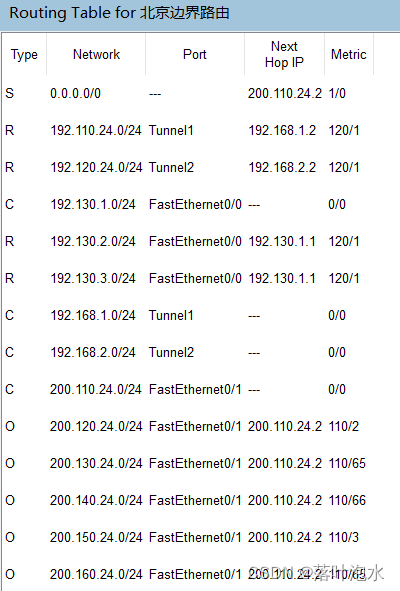

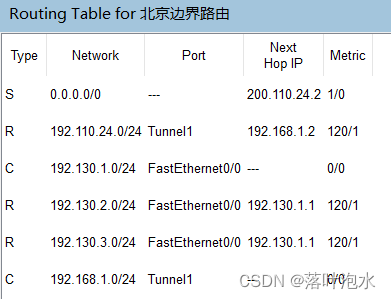

查看路由表：

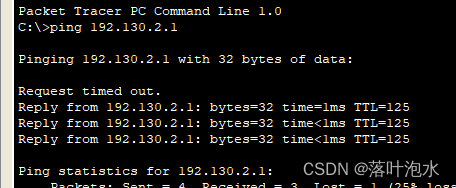

网络测试：

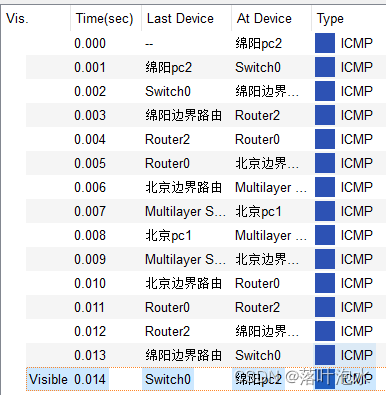

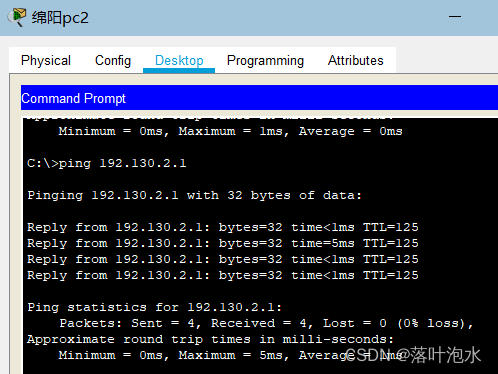

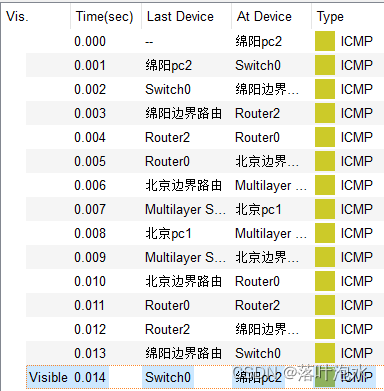

绵阳内网ping通北京内网

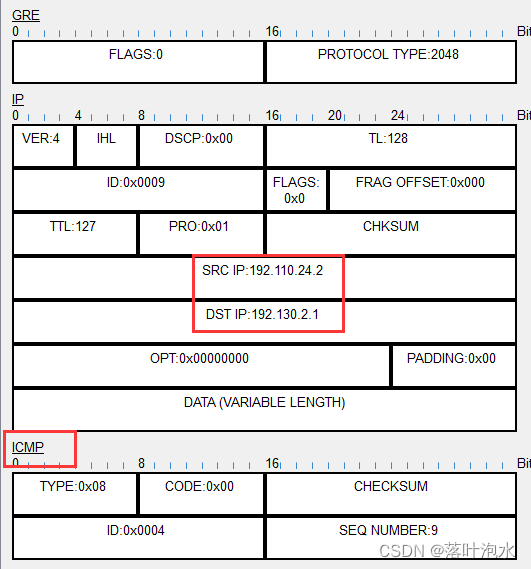

分析包：

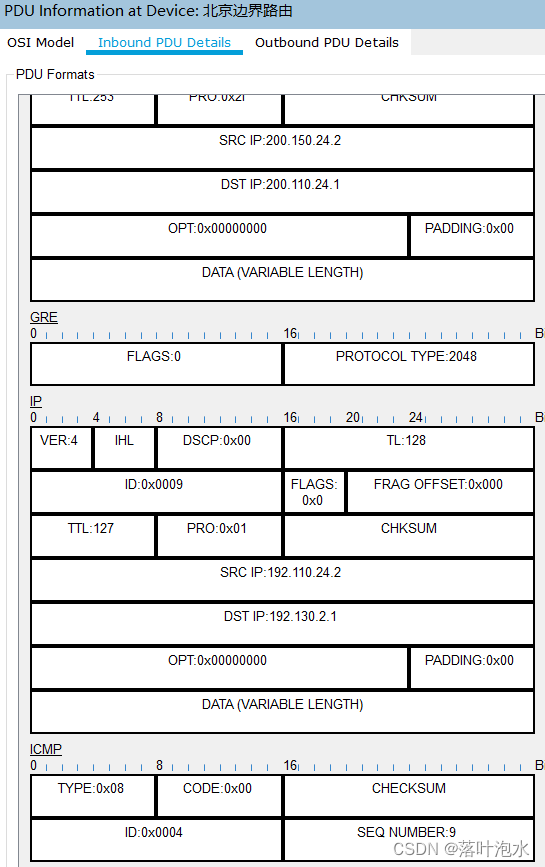

最外层：GRE     SRC  IP :200.150.24.2   DST IP :200.110.24.1

源  包：ICMP    SRC  IP :192.110.24.2   DST IP :192.130.2.1

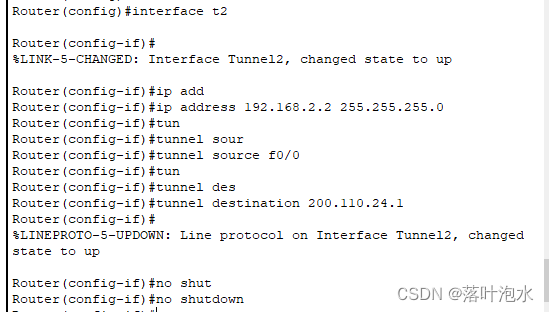

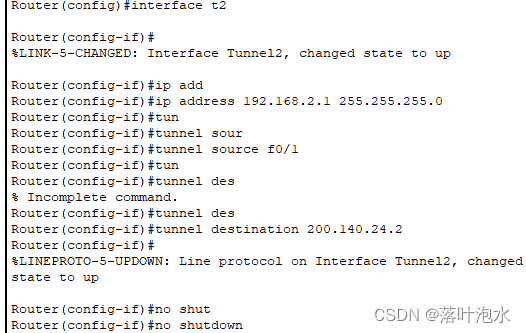

②北京->成都隧道tunnel  2

北京边界路由：                                                   成都边界路由器：

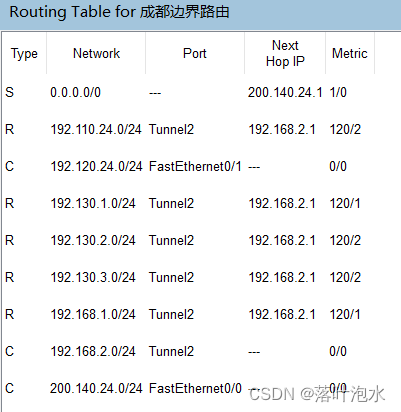

查看路由表：

北京边界路由：                                                 成都边界路由器：



网络测试

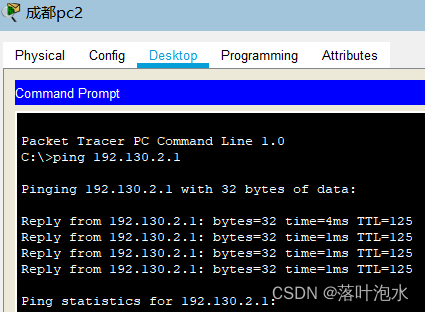

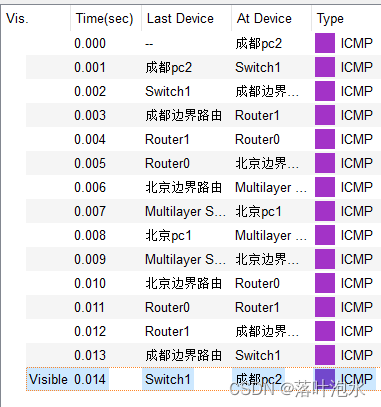

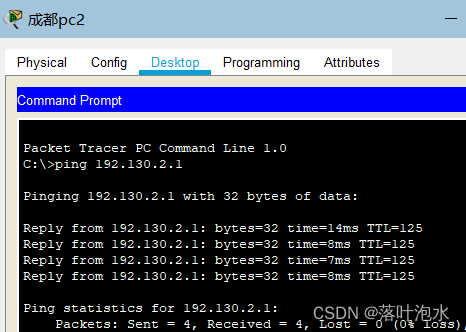

成都内网ping北京内网

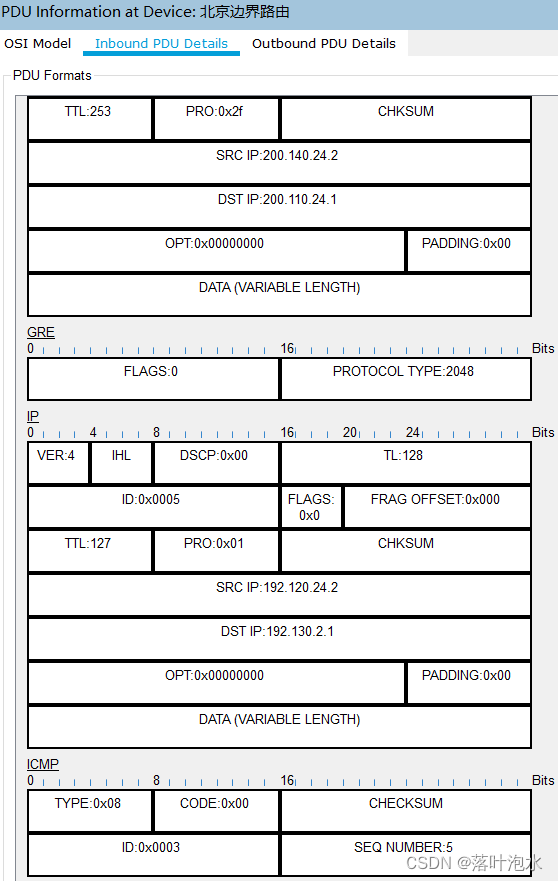

分析包：

最外层：GRE     SRC  IP :200.150.24.2   DST IP :200.110.24.1

源  包：ICMP    SRC  IP :192.10.24.2   DST IP :192.130.2.1

五、AAA认证服务配置

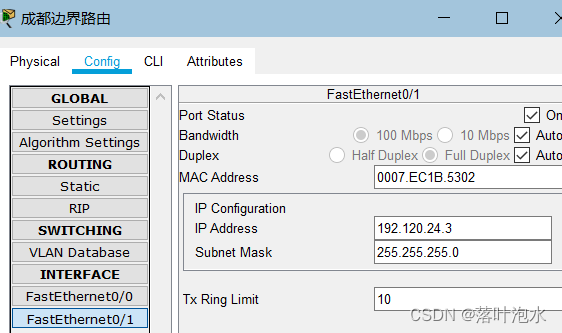

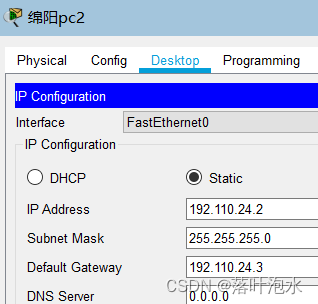

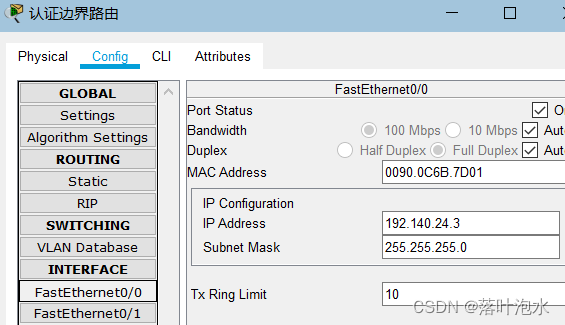

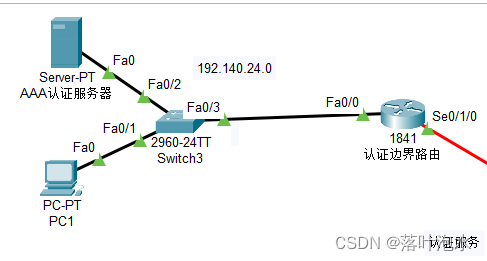

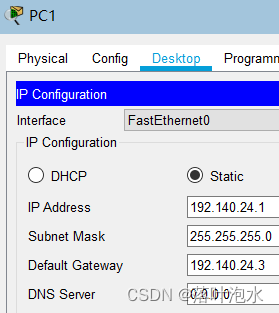

①认证内网IP设置

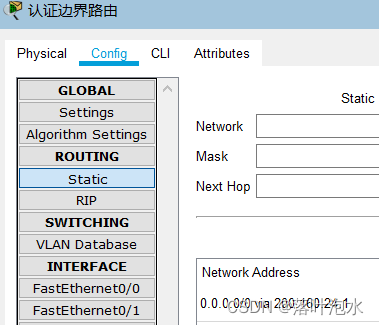

②默认静态路由

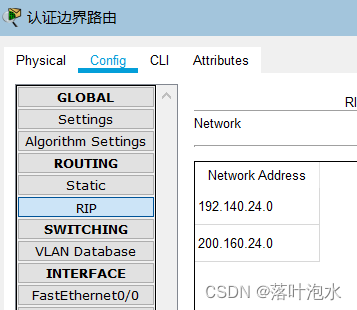

③RIP

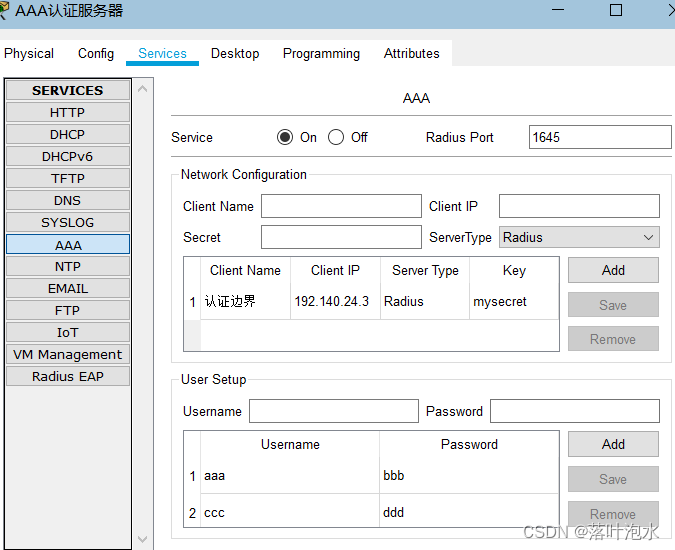

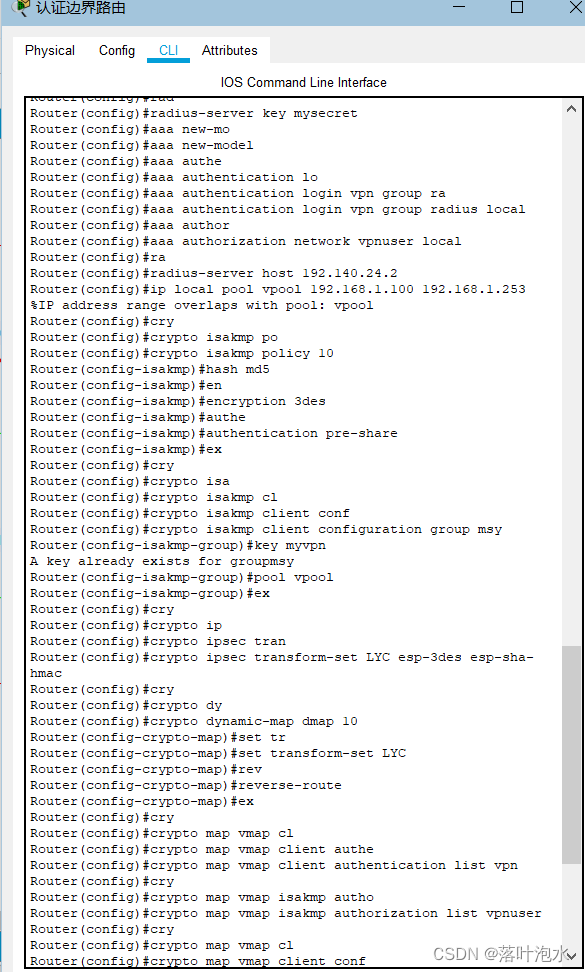

④配置AAA认证服务器

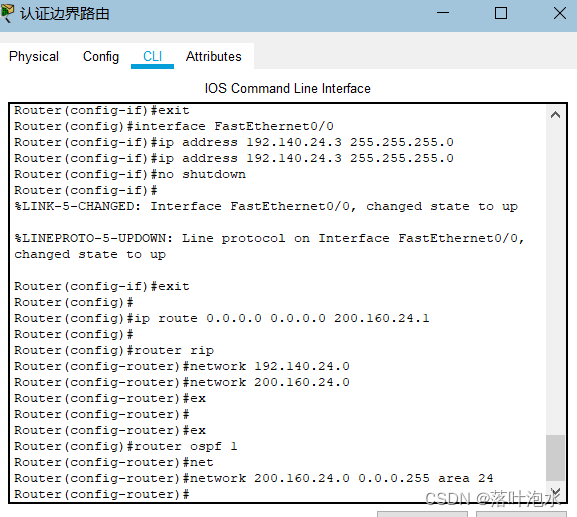

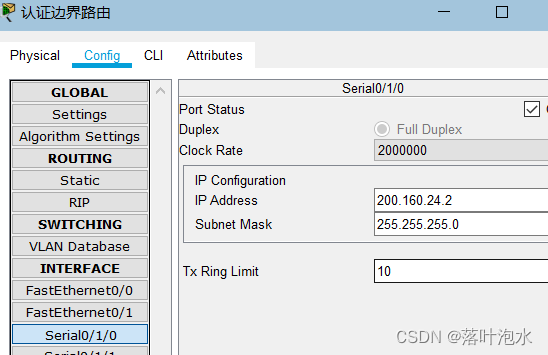

⑤配置认证边界路由器

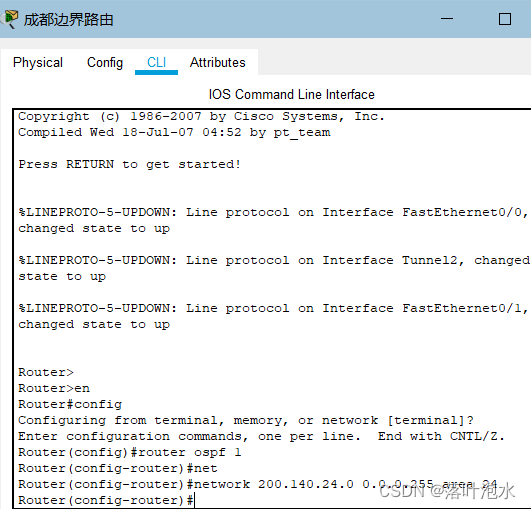

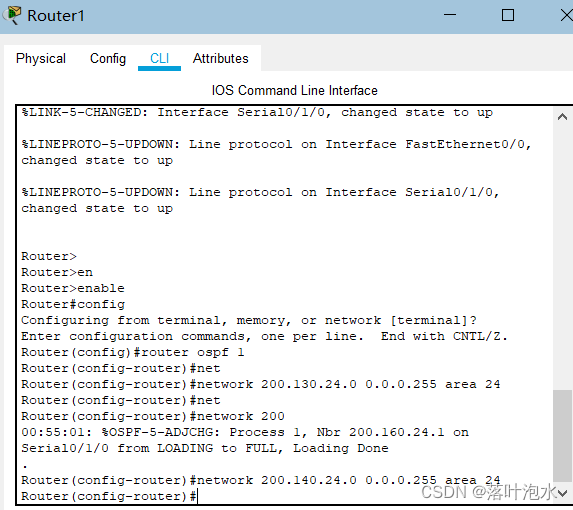

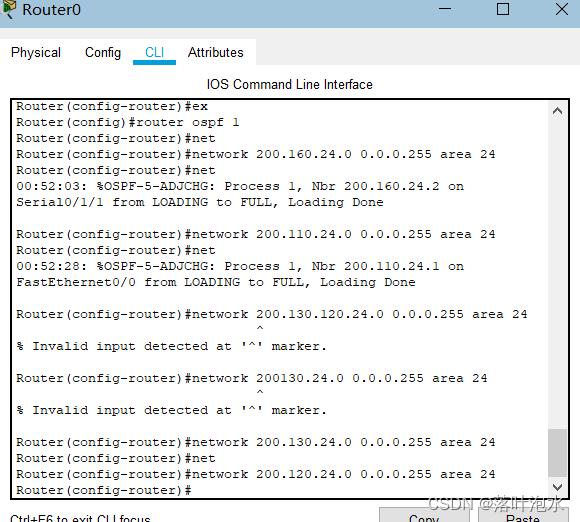

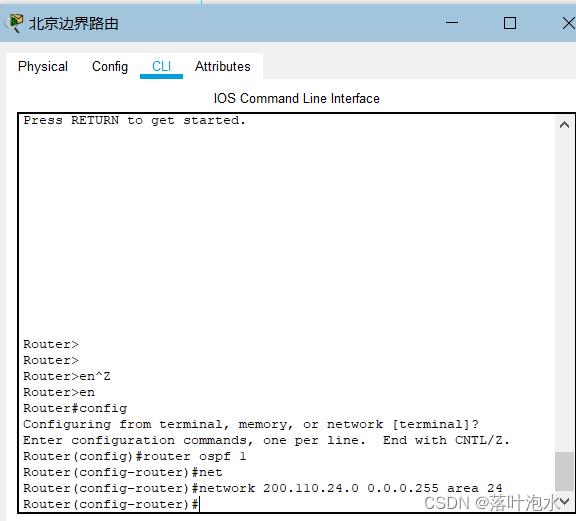

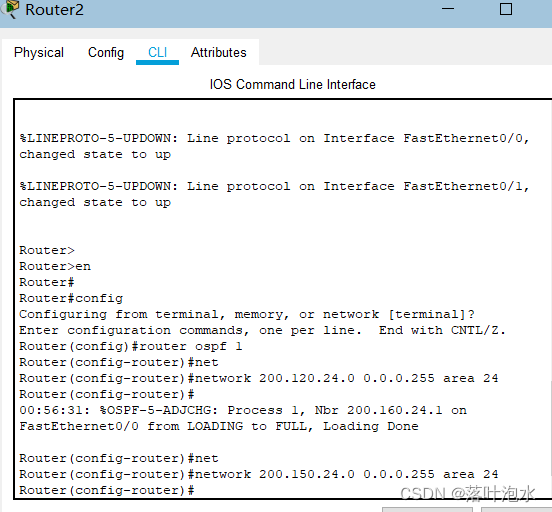

⑥配置Ospf 预防RIP找不到邻居

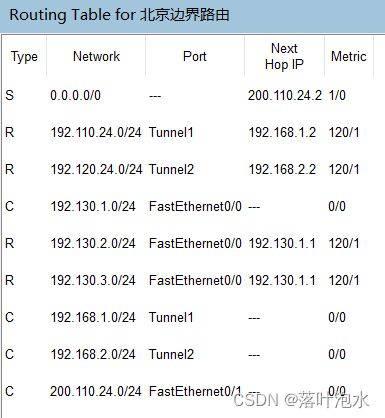

查看路由表：

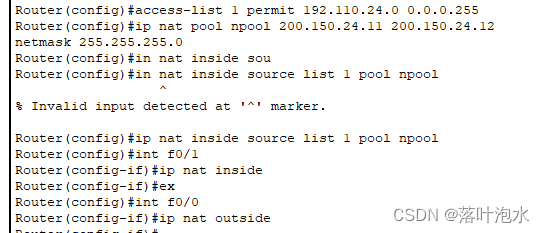

⑦使用NAT进行内网穿透

绵阳NAT配置

成都NAT配置

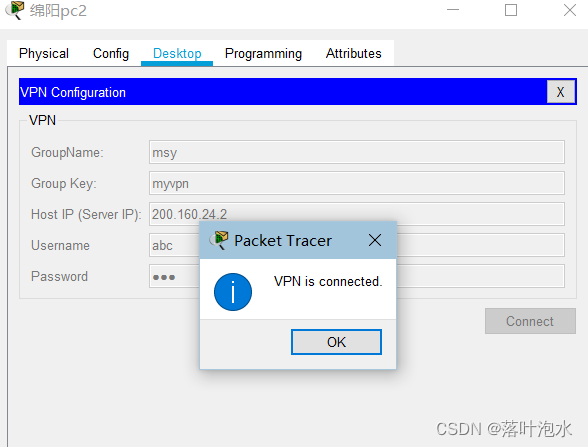

Vpn登录

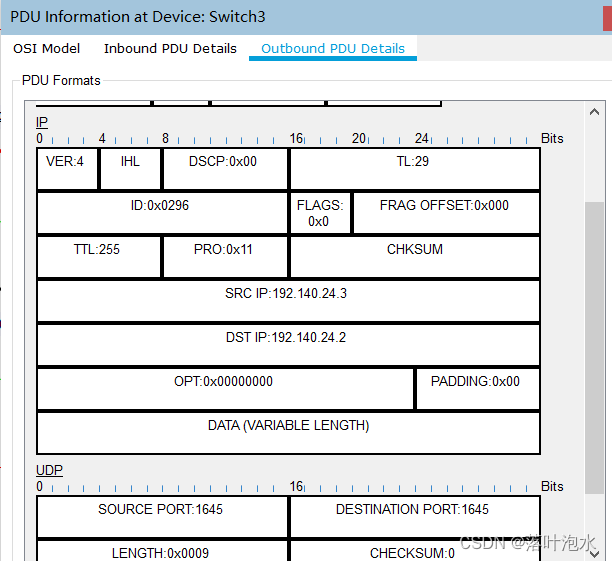

抓包分析

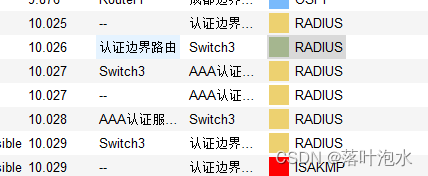

Radius包分析：

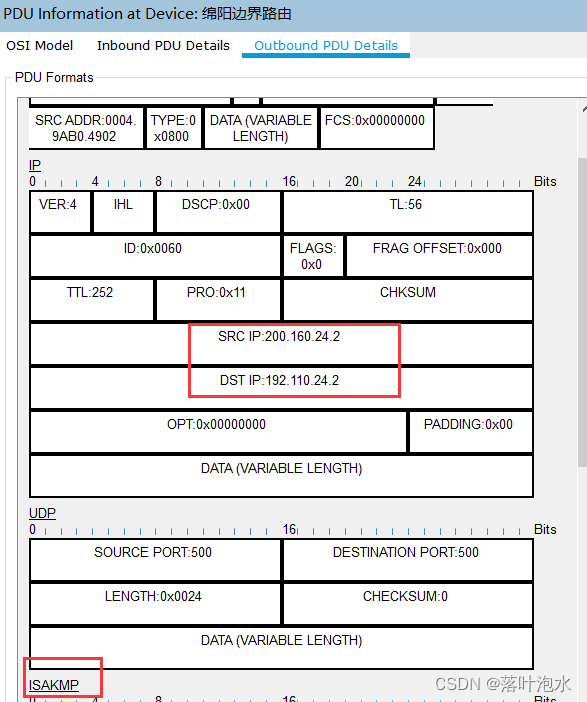

Isakmp包分析：

地址转换

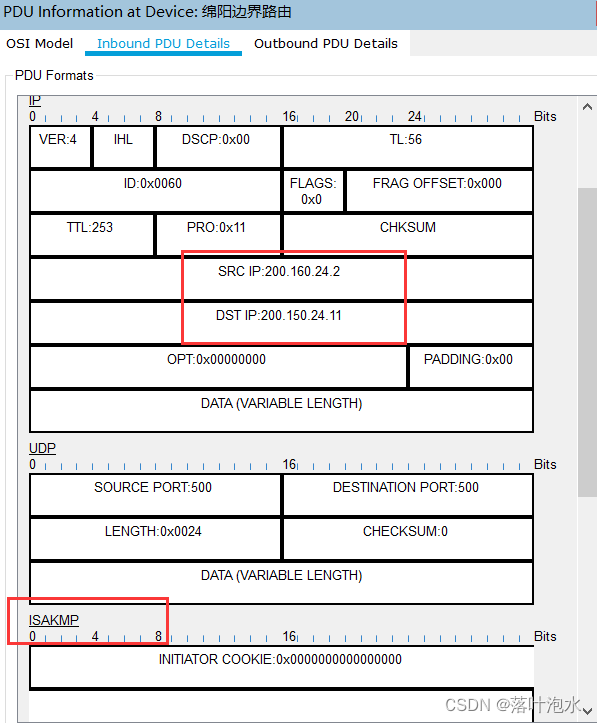

SRC  IP :200.160.24.2  DST  IP :200.150.24.11（内网的公网地址）

SRC  IP :200.160.24.2  DST  IP :192.110.24.2（NAT转换成内网地址）

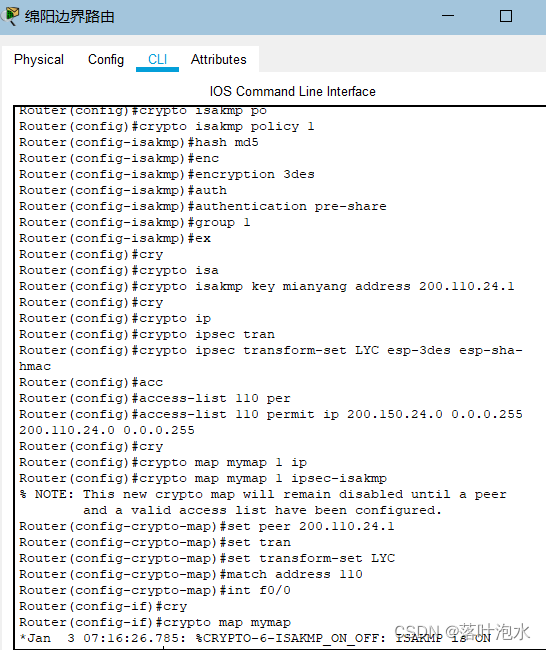

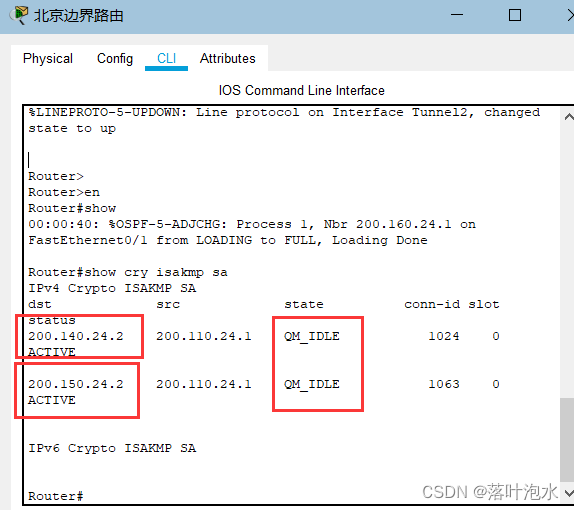

六、配置IPSec加密

绵阳->北京

成都->北京

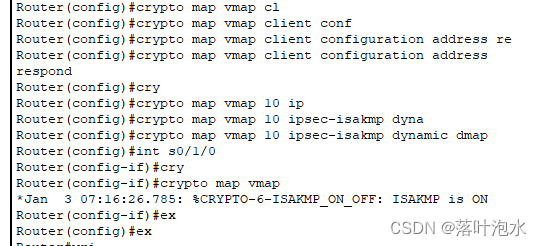

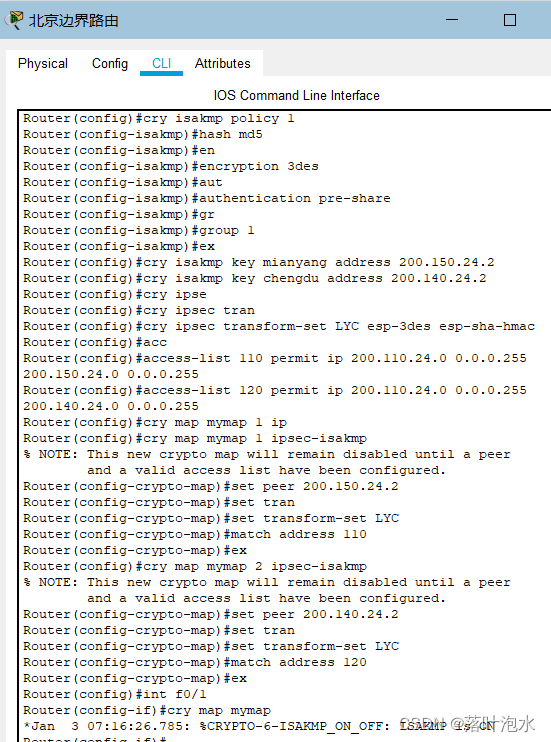

北京->绵阳、成都

网络测试

①绵阳pc2  ping 北京pc1

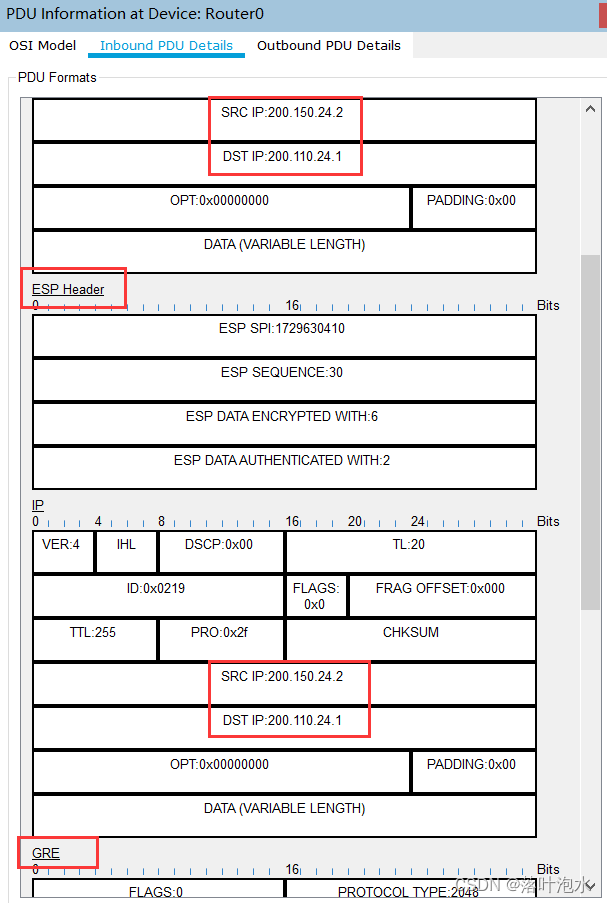

分析包：

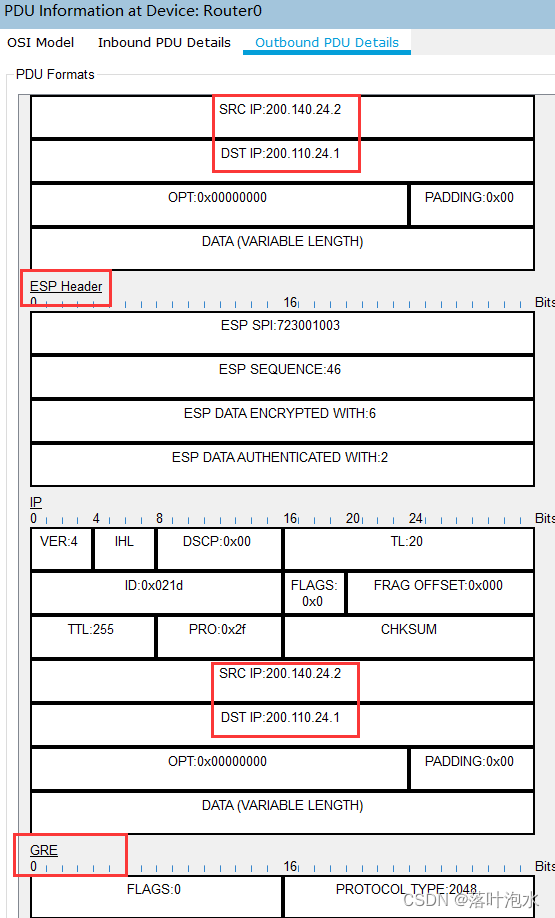

最外层：ESP     SRC IP :200.150.24.2    DST IP :200.110.24.1

第二层：GRE     SRC IP :200.150.24.2    DST IP :200.110.24.1

源  包：ICMP    SRC IP :192.110.24.2    DST IP :192.130.2.1

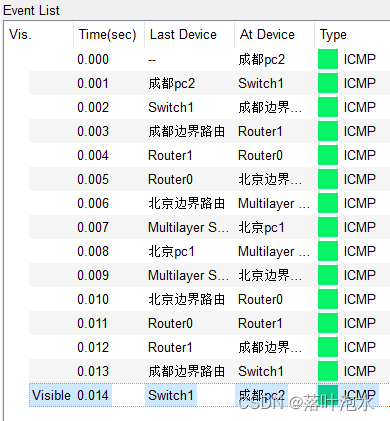

②成都pc2 ping 北京pc1

分析包：

最外层：ESP     SRC IP :200.140.24.2    DST IP :200.110.24.1

第二层：GRE     SRC IP :200.140.24.2    DST IP :200.110.24.1

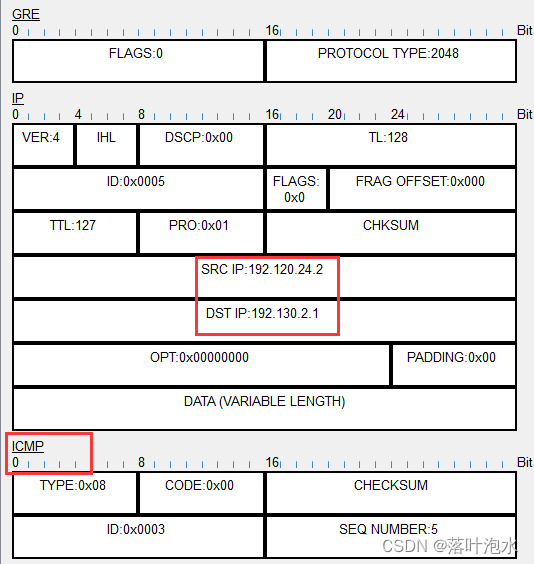

源  包：ICMP    SRC IP :192.120.24.2    DST IP :192.130.2.1



两条流都生效：
