水电站LCU屏简介：

        水电站LCU屏一般布置在水电站设备附近，对电站设备的运行工况进行实时监视和控制，是电站计算机监控系统的较底层控制部分。水电站一般会配置一个公用LCU屏柜，每个机组设备配置一面控制LCU屏柜，具体还可以分开关站LCU、坝上LCU、机组LCU等，不同的项目，根据技术要求不同，配置不同的LCU屏，因此价格也差距很大。

水电站LCU屏组成：

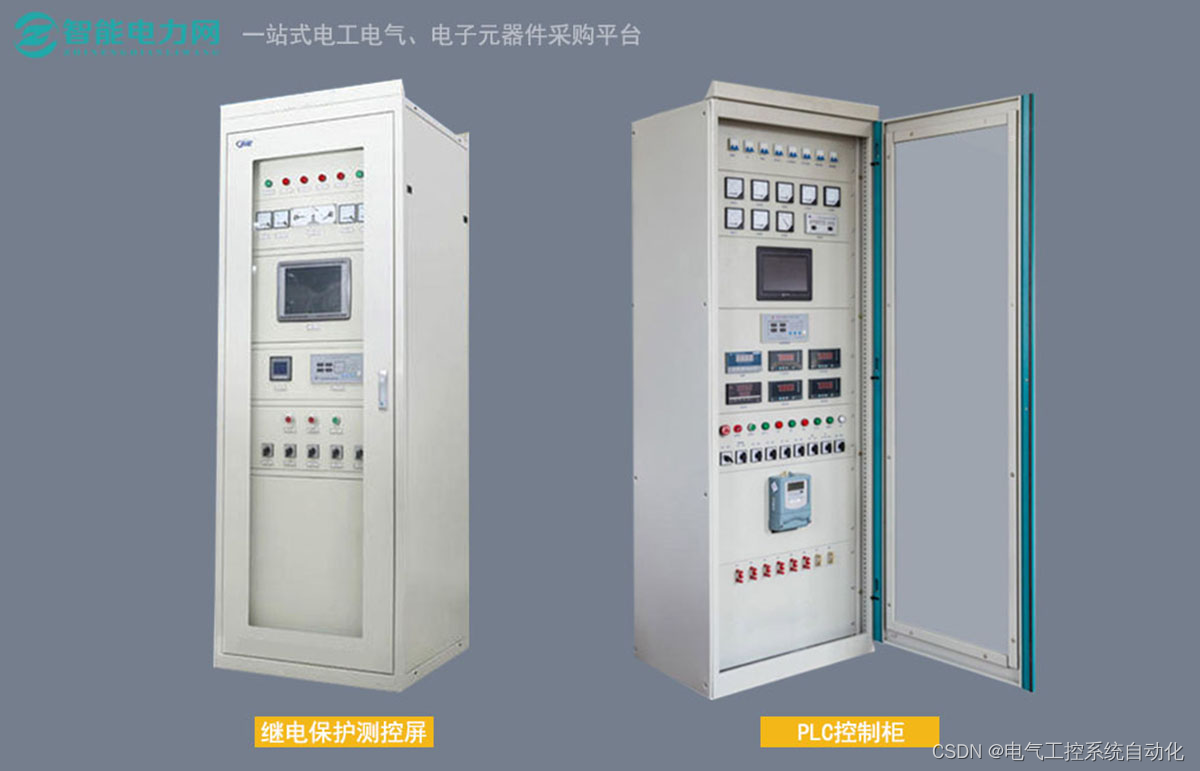

LCU屏柜一般由PLC控制器、通讯管理机、电源模块、输入输出控制单元组成。

水电站LCU屏技术特点：

• 信号处理：此模块用于接收和输出信号，将输入信号处理后发送给PLC；
• 显示屏幕：一般采用LCD触摸屏，此模块主要显示机组状态和操作界面；
• 功率变送器：此模块用于将机组的功率信号转换为标准信号，将输入信号处理后发送给PLC；
• 中间继电器：此模块主要控制大功率用电设备，比如实现机组的开关机、速度调节、调节水位等操作；
• 按钮和指示灯：此模块用于控制电源开机和关机，指示设备、电源状态；
• 手动自动开关：此模块用于切换机组的运行模式，可手动或自动控制。
• 操作开关：此模块用于控制机组的各项操作，如启停、调速等。
• 防雷模块：包含通信防雷器和电源防雷器这两个模块，分别用于保护机组通信线路和设备电源，应对雷击。
• 屏体及附件：此模块包括LCU的主体设备、端子排、接线端子等。
• 数据采集：水电站LCU屏还有数据采集与处理功能，能对机组主辅设备的运行状态、运行参数及测量值进行实时采集、处理，并存入实时数据库。
• 数据处理：具备控制和调节功能，可以接收上级命令完成远方操作控制功能，如开机、停机、急停等控制功能。
• 数据通信：1.网络通信，通过PLC与以太网连接，向上位机发送采集和事件数据，接受设备控制命令，并将结果返回给主控设备；2.本地设备通信，与各种采集设备之间通信；3.通过以太网、串口服务器与微机保护装置、微机励磁、多功能仪表之间通信。
• 自我诊断：水电站LCU屏能在线和离线进行硬件和软件的诊断，硬件诊断到板级，在线诊断到故障后将立即报警，并自动进行冗余切换（如有冗余系统），相关闭锁控制等处理。

水电站LCU屏用途：

1. 控制水电站发电设备，主要有水轮机、发电机、辅机、变压器等；
2. 控制水电站开关台，主要有母线、断路器、隔离开关、接地刀闸等；
3. 控制水电站公用设备，主要是厂房、油路、供水系统、直流系统等；
4. 控制水电站闸门，主要有进水闸门、出水闸门等。

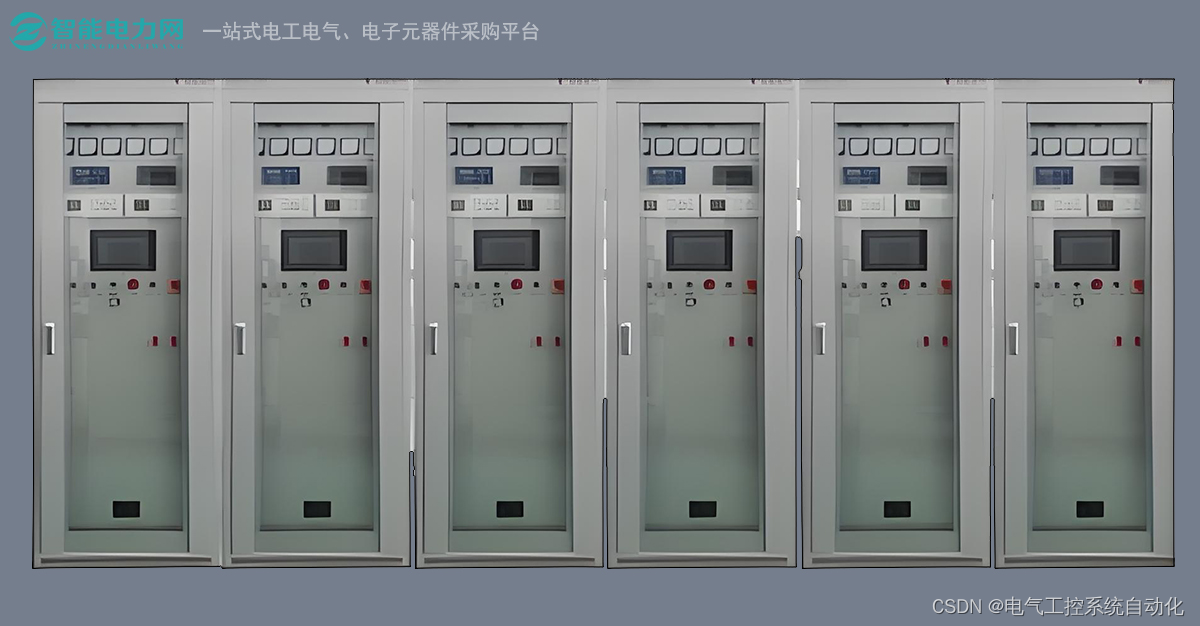

        LCU屏柜多用于水电站控制中心和调度大厅，水电站LCU屏柜内集中智能配电箱，柜内安装可安装多个10寸液晶显示屏，分别用于开关量采集与显示、模拟量监测与显示以及报警信息的接收处理。当发生异常情况时，液晶屏之间可联动切换至故障点进行监视和记录分析并及时反馈到中控室进行处理。
