LVOOP(一)、如何创建类、属性和方法

1. 如何创建类、属性和方法

   LabVIEW类包括数据、属性和方法。其中数据是私有的，只能通过属性或方法来访问。

   属性和方法的区别：属性强调的是静态的，而方法强调的是动态的，有很多时候完成的功能相同，具体用属性还是方法，因人而异。

   下面以《LabVIEW宝典》第10章中的一个例子来说明类的创建和使用方法（本人初学，先照葫芦画瓢吧）：

   该例子实现的功能是一个定时器，当设置的时间到时，输出时间到脉冲，并可以对该定时器复位。

2. 创建类

   LabVIEW中的类是通过项目浏览器创建的。首先新建一个项目，如下图所示：

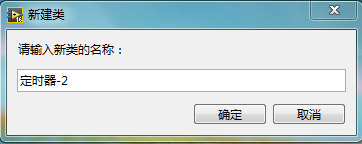

   右键单击"我的电脑"——新建——类，在类名称下输入"定时器-2"：



   在创建完类后，自动创建一个ctl型控件，该控件用于保存类内部的数据，该数据是私有类型的，需要通过属性或方法来访问。



   修改改数据簇如下图所示：



   该数据簇中各个数据的功能如下所示：

• 开始时间：定时器的开始时间；
• 设定时间：定时器设定的时间长度；
• 经历时间：定时器从"开始时间"到现在经历的时间；
• 定时到：如果"现在时间"-"开始时间"大于设定时间，则定时到。

1. 创建属性

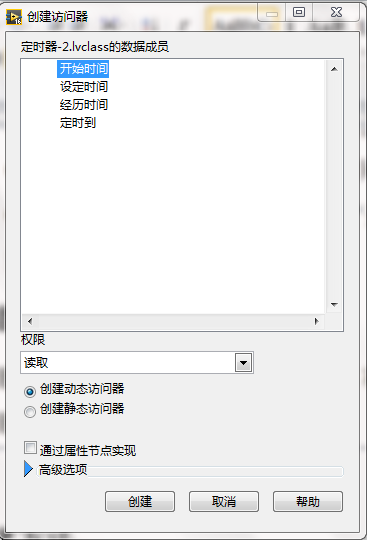

   新建一个虚拟文件夹用于保存属性。右键单击"定时器-2.lvclass"——新建——用于数据成员访问的vi，该类的数据成员全部显示出来：



   在该界面中可以创建2中访问器：动态访问器和静态访问器。动态访问器创建的属性可以被继承的类重写，静态访问器创建的属性不能被重写。

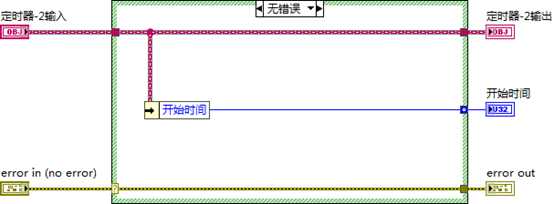

   为"开始时间"创建动态访问器，权限选择"读取"，创建后的程序如下图所示，该程序类似于簇的解捆绑操作。



   创建完"读取开始时间-2"的属性后的项目视图如下图所示：



2. 创建方法

   下面为该类创建3个方法，分别是读取定时器、复位定时器和设置定时器。先创建一个虚拟文件夹用于保存方法。

3. 创建读取定时器方法

   创建类的方法也是通过右键单击"定时器-2.lvclass"实现的，可以新建"基于动态模板分配的vi"或"基于静态模板分配的vi"。"基于动态模板分配的vi"可以在继承中重写，以实现vi的多态。"基于静态模板分配的vi"只能继承，不能改写。

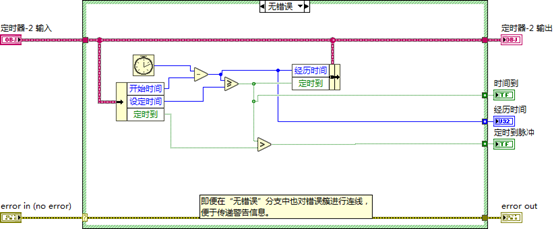

   选择"基于动态模板分配的vi"，创建读取定时器方法的程序框图如下：



   该程序实现的功能：当前时间与开始时间的差大于设定时间，输出时间到和定时到脉冲。

4. 创建复位定时器的方法

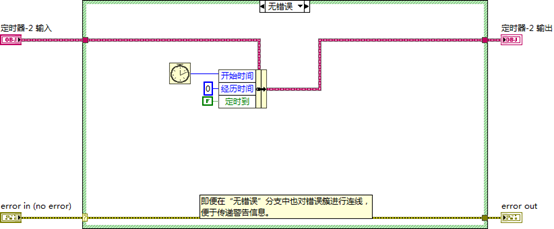

   创建复位定时器的方法和创建读取定时器的方法类似，其程序框图如下：



   该程序将开始时间设置为当前时间、经历时间为0，定时到为F。

5. 设定定时器方法

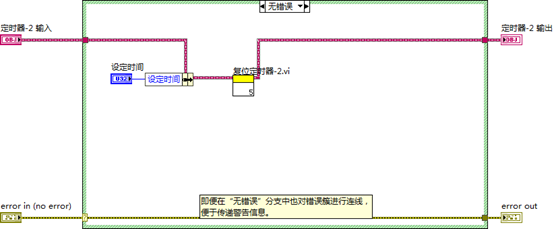

   设定定时器的程序如下图所示，设定时间后，复位定时器。



   属性、方法设置完后的项目如下图所示：



6. 测试

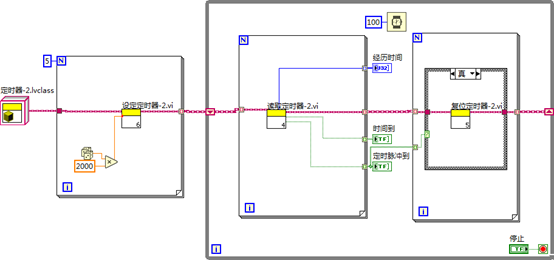

   新建一个名称为"测试.vi"的程序用于测试运行效果，程序框图如下图所示：



   程序首先创建了5个对象，并设置定时器；然后在后面的循环中读取定时器，如果时间到则复位定时器。

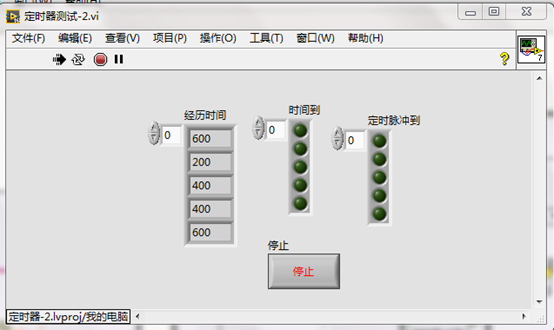

   测试程序的前面板如下图所示：
