ARP的4种模式

除了最常用的ARP协议外，还有其他4种ARP模式，分别是翻转ARP、代理ARP、免费ARP、逆向ARP。



代理ARP(proxy ARP)

当局域网内部主机发起跨网段的ARP请求时，出口路由器/网关设备将自身MAC地址回复该请求时，实现MAC地址代理（善意的欺骗），最终使得主机能够通信(可以ping通跨网段的ip)，则过程称为代理ARP。

接收到的的ARP请求若不是发送给本接口的（destination 地址不是本接口），若该接口开启了ARP代理功能，则不会丢弃该ARP，而是会把自身的接口MAC添加到该ARP对应的应答ARP的source MAC；若没开启代理ARP，则收到不是本接口的ARP请求，则会丢弃该请求ARP，不会发送应答ARP。

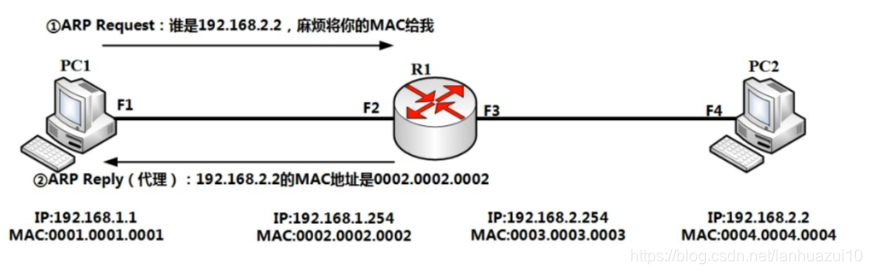

图解：

使用场景：

没有路由功能的主机

有路由功能，目的地指向本地出口，适用于多台电脑主机分布在不同网段之间



免费ARP(Gratuios ARP)

　　免费ARP，也叫Gratutious ARP、无故ARP。无故ARP是一个reply响应包，没有请求，无故产生了reply包，reply包的Sender IP和Target IP字段是相同的，相当于是请求自己的IP地址对应的MAC地址。源MAC地址是本机MAC地址，目的MAC地址是广播地址。

设备通过对外发送免费ARP报文使用场景：

1.确定其它设备的IP地址是否与本机的IP地址冲突。当其它设备收到免费ARP报文后，如果发现报文中的IP地址和自己的IP地址相同，则给发送免费ARP报文的设备返回一个ARP应答，告知该设备IP地址冲突。

2.设备改变了硬件地址，通过发送免费ARP报文通知其它设备更新ARP表项。

3.通过dhcp软件修改了ip，会发送一个免费ARP请求包

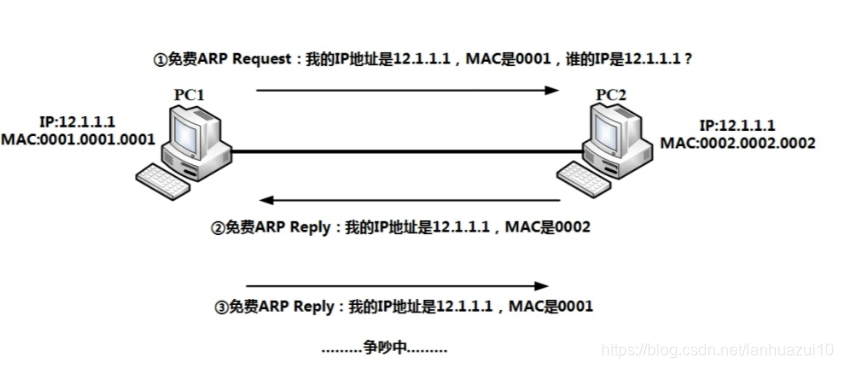

图解：

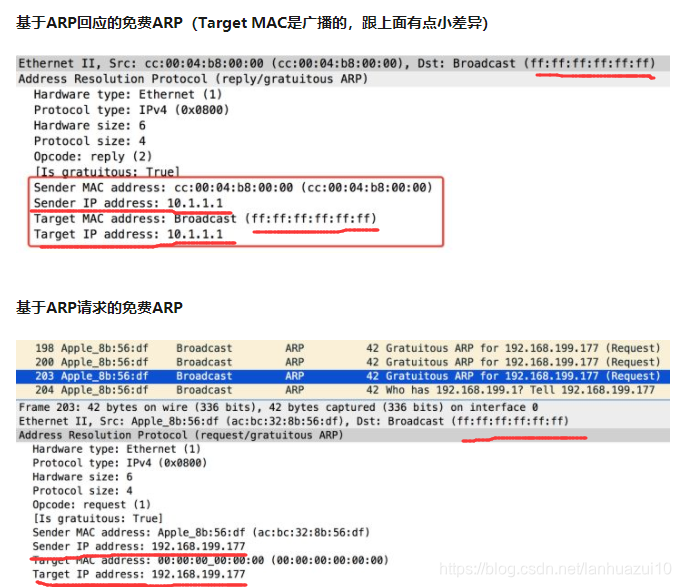

Wireshark抓包分析：

免费ARP请求包和响应包：

免费ARP的请求和响应包的Sender IP和Target IP字段都是相同的

正常情况通过dhcp修改IP地址，只会产生一次免费ARP响应包，当出现地址冲突时候，会连续的产生免费ARP响应包，同时会受到其他设备发送的ARP响应包



逆向ARP(Inverse ARP)：

比较少见，一般存在于帧中继网络中，用于实现IP和DLCI地址的映射。是一种周期性（60s），向周围发出一个请求、回复的解决方案，不同于其他四种

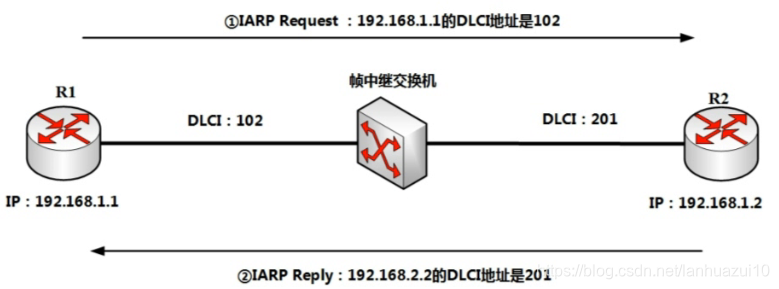

图解：

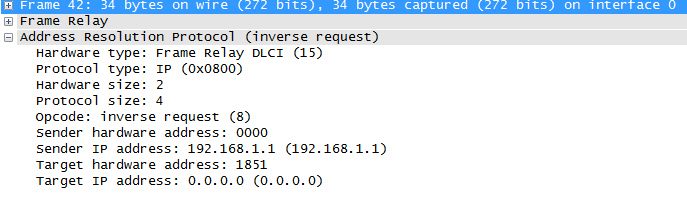

Wireshark抓包：



翻转ARP(Reverse ARP)：

讨论的少，也很少遇到（RARP）
无盘工作站通过RARP协议来获取IP地址，有了IP地址之后通过TFTP引导加载系统。
自己没有ip地址，但是有mac，通过RARP，向服务器请求获得了IP地址(这个服务器分配给他的)，从而获得远程操作系统



图解：
