深入浅出低功耗蓝牙(BLE)协议栈及蓝牙连接过程

BLE协议栈为什么要分层？怎么理解BLE“连接”？如果BLE协议只有ATT层没有GATT层会发生什么？

协议栈框架

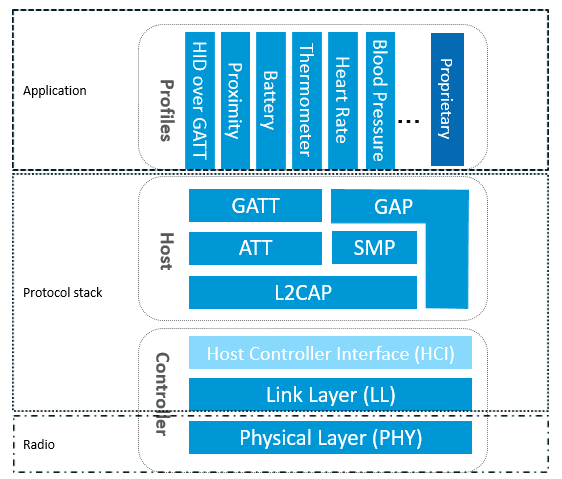

一般而言，我们把某个协议的实现代码称为协议栈（protocol stack），BLE协议栈就是实现低功耗蓝牙协议的代码，理解和掌握BLE协议是实现BLE协议栈的前提。在深入BLE协议栈各个组成部分之前，我们先看一下BLE协议栈整体架构。

 如上图所述，要实现一个BLE应用，首先需要一个支持BLE射频的芯片，然后还需要提供一个与此芯片配套的BLE协议栈，最后在协议栈上开发自己的应用。可以看出BLE协议栈是连接芯片和应用的桥梁，是实现整个BLE应用的关键。那BLE协议栈具体包含哪些功能呢？简单来说，BLE协议栈主要用来对你的应用数据进行层层封包，以生成一个满足BLE协议的空中数据包，也就是说，把应用数据包裹在一系列的帧头（header）和帧尾（tail）中。具体来说，BLE协议栈主要由如下几部分组成：

• PHY层（Physical layer物理层）。PHY层用来指定BLE所用的无线频段，调制解调方式和方法等。PHY层做得好不好，直接决定整个BLE芯片的功耗，灵敏度以及selectivity等射频指标。
• LL层（Link Layer链路层）。LL层是整个BLE协议栈的核心，也是BLE协议栈的难点和重点。像Nordic的BLE协议栈能同时支持20个link（连接），就是LL层的功劳。LL层要做的事情非常多，比如具体选择哪个射频通道进行通信，怎么识别空中数据包，具体在哪个时间点把数据包发送出去，怎么保证数据的完整性，ACK如何接收，如何进行重传，以及如何对链路进行管理和控制等等。LL层只负责把数据发出去或者收回来，对数据进行怎样的解析则交给上面的GAP或者GATT。
• HCI（Host controller interface）。HCI是可选的（具体请参考文章： 三种蓝牙架构实现方案（蓝牙协议栈方案）），HCI主要用于2颗芯片实现BLE协议栈的场合，用来规范两者之间的通信协议和通信命令等。
• GAP层（Generic access profile）。GAP是对LL层payload（有效数据包）如何进行解析的两种方式中的一种，而且是最简单的那一种。GAP简单的对LL payload进行一些规范和定义，因此GAP能实现的功能极其有限。GAP目前主要用来进行广播，扫描和发起连接等。
• L2CAP层（Logic link control and adaptation protocol）。L2CAP对LL进行了一次简单封装，LL只关心传输的数据本身，L2CAP就要区分是加密通道还是普通通道，同时还要对连接间隔进行管理。
• SMP（Secure manager protocol）。SMP用来管理BLE连接的加密和安全的，如何保证连接的安全性，同时不影响用户的体验，这些都是SMP要考虑的工作。
• ATT（Attribute protocol）。简单来说，ATT层用来定义用户命令及命令操作的数据，比如读取某个数据或者写某个数据。BLE协议栈中，开发者接触最多的就是ATT。BLE引入了attribute概念，用来描述一条一条的数据。Attribute除了定义数据，同时定义该数据可以使用的ATT命令，因此这一层被称为ATT层。
• GATT（Generic attribute profile ）。GATT用来规范attribute中的数据内容，并运用group（分组）的概念对attribute进行分类管理。没有GATT，BLE协议栈也能跑，但互联互通就会出问题，也正是因为有了GATT和各种各样的应用profile，BLE摆脱了ZigBee等无线协议的兼容性困境，成了出货量最大的2.4G无线通信产品。

我相信很多人看了上面的介绍，还是不懂BLE协议栈的工作原理，以及每一层具体干什么的，为什么要这么分层。下面我以如何发送一个数据包为例来讲解BLE协议栈各层是如何紧密配合，以完成发送任务的。

如何通过无线发送一个数据包

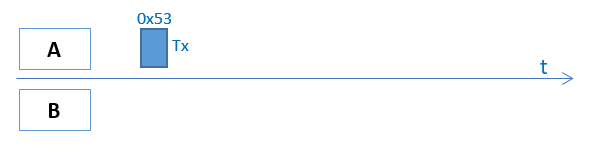

假设有设备A和设备B，设备A要把自己目前的电量状态83%（十六进制表示为0x53）发给设备B，该怎么做呢？作为一个开发者，他希望越简单越好，对他而言，他希望调用一个简单的API就能完成这件事，比如send(0x53)，实际上我们的BLE协议栈就是这样设计的，开发者只需调用send(0x53)就可以把数据发送出去了，其余的事情BLE协议栈帮你搞定。很多人会想，BLE协议栈是不是直接在物理层就把0x53发出去，就如下图所示：

这种方式初看起来挺美的，但由于很多细节没有考虑到，实际是不可行的。首先，它没有考虑用哪一个射频信道来进行传输，在不更改API的情况下，我们只能对协议栈进行分层，为此引入LL层，开发者还是调用send(0x53)，send(0x53)再调用send_LL(0x53,2402M)（注：2402M为信道频率）。这里还有一个问题，设备B怎么知道这个数据包是发给自己的还是其他人的，为此BLE引入access address概念，用来指明接收者身份，其中，0x8E89BED6这个access address比较特殊，它表示要发给周边所有设备，即广播。如果你要一对一的进行通信（BLE协议将其称为连接），即设备A的数据包只能设备B接收，同样设备B的数据包只能设备A接收，那么就必须生成一个独特的随机access address以标识设备A和设备B两者之间的连接。

广播方式

我们先来看一下简单的广播情况，这种情况下，我们把设备A叫advertiser（广播者），设备B叫scanner或者observer（扫描者）。广播状态下设备A的LL层API将变成send_LL(0x53,2402M, 0x8E89BED6)。由于设备B可以同时接收到很多设备的广播，因此数据包还必须包含设备A的device address（0xE1022AAB753B）以确认该广播包来自设备A，为此send_LL参数需要变成(0x53,2402M, 0x8E89BED6, 0xE1022AAB753B)。LL层还要检查数据的完整性，即数据在传输过程中有没有发生窜改，为此引入CRC24对数据包进行检验 (假设为0xB2C78E) 。同时为了调制解调电路工作更高效，每一个数据包的最前面会加上1个字节的preamble（前导帧），preamble一般为0x55或者0xAA。这样，整个空中包就变成（注：空中包用小端模式表示！）：

 上面这个数据包还有如下问题：

1. 没有对数据包进行分类组织，设备B无法找到自己想要的数据0x53。为此我们需要在access address之后加入两个字段：LL header和长度字节。LL header用来表示数据包的LL类型，长度字节用来指明payload的长度
2. 设备B什么时候开启射频窗口以接收空中数据包？如上图case1所示，当设备A的数据包在空中传输的时候，设备B把接收窗口关闭，此时通信将失败；同样对case2来说，当设备A没有在空中发送数据包时，设备B把接收窗口打开，此时通信也将失败。只有case3的情况，通信才能成功，即设备A的数据包在空中传输时，设备B正好打开射频接收窗口，此时通信才能成功，换句话说，LL层还必须定义通信时序。
3. 当设备B拿到数据0x53后，该如何解析这个数据呢？它到底表示湿度还是电量，还是别的意思？这个就是GAP层要做的工作，GAP层引入了LTV（Length-Type-Value）结构来定义数据，比如020105，02-长度，01-类型（强制字段，表示广播flag，广播包必须包含该字段），05-值。由于广播包最大只能为31个字节，它能定义的数据类型极其有限，像这里说的电量，GAP就没有定义，因此要通过广播方式把电量数据发出去，只能使用供应商自定义数据类型0xFF，即04FF590053，其中04表示长度，FF表示数据类型（自定义数据），0x0059是供应商ID（自定义数据中的强制字段），0x53就是我们的数据(设备双方约定0x53就是表示电量，而不是其他意思)。

最终空中传输的数据包将变成：

• AAD6BE898E600E3B75AB2A02E102010504FF5900538EC7B2
  • AA – 前导帧(preamble)
  • D6BE898E – 访问地址(access address)
  • 60 – LL帧头字段(LL header)
  • 0E – 有效数据包长度(payload length)
  • 3B75AB2A02E1 – 广播者本身的设备地址(advertiser address)
  • 02010504FF590053 – 广播数据（LTV结构数据+供应商自定义数据+广播发送的真正数据）
  • 8EC7B2 – CRC24校验值

有了PHY，LL和GAP，就可以发送广播包了，但广播包携带的信息极其有限，而且还有如下几大限制：

1. 无法进行一对一双向通信 （广播是一对多通信，而且是单方向的通信）
2. 由于不支持组包和拆包，因此无法传输大数据
3. 通信不可靠及效率低下。广播信道不能太多，否则将导致扫描端效率低下。为此，BLE只使用37(2402MHz) /38(2426MHz) /39(2480MHz)三个信道进行广播和扫描，因此广播不支持跳频。由于广播是一对多的，所以广播也无法支持ACK。这些都使广播通信变得不可靠。
4. 扫描端功耗高。由于扫描端不知道设备端何时广播，也不知道设备端选用哪个频道进行广播，扫描端只能拉长扫描窗口时间，并同时对37/38/39三个通道进行扫描，这样功耗就会比较高。

而连接则可以很好解决上述问题，下面我们就来看看连接是如何将0x53发送出去的。

连接方式

到底什么叫连接(connection)？像有线UART，很容易理解，就是用线（Rx和Tx等）把设备A和设备B相连，即为连接。用“线”把两个设备相连，实际是让2个设备有共同的通信媒介，并让两者时钟同步起来。蓝牙连接有何尝不是这个道理，所谓设备A和设备B建立蓝牙连接，就是指设备A和设备B两者一对一“同步”成功，其具体包含以下几方面：

• 设备A和设备B对接下来要使用的物理信道达成一致
• 设备A和设备B双方建立一个共同的时间锚点，也就是说，把双方的时间原点变成同一个点
• 设备A和设备B两者时钟同步成功，即双方都知道对方什么时候发送数据包什么时候接收数据包

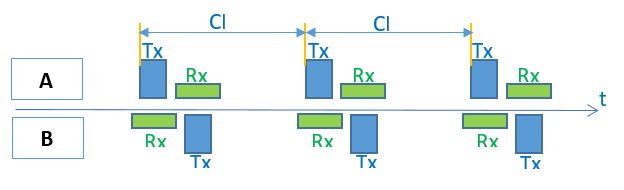

• 连接成功后，设备A和设备B通信流程如下所示：

如上图所示，一旦设备A和设备B连接成功（此种情况下，我们把设备A称为Master或者Central，把设备B称为Slave或者Peripheral），设备A将周期性以CI（connection interval）为间隔向设备B发送数据包，而设备B也周期性地以CI为间隔打开射频接收窗口以接收设备A的数据包。同时按照蓝牙spec要求，设备B收到设备A数据包150us后，设备B切换到发送状态，把自己的数据发给设备A；设备A则切换到接收状态，接收设备B发过来的数据。由此可见，连接状态下，设备A和设备B的射频发送和接收窗口都是周期性地有计划地开和关，而且开的时间非常短，从而大大降低系统功耗并大大提高系统效率。

现在我们看看连接状态下是如何把数据0x53发送出去的，从中大家可以体会到蓝牙协议栈分层的妙处。

以下是数据一层层封装的过程

• 对开发者来说，很简单，他只需要调用send(0x53)
• GATT层定义数据的类型和分组，方便起见，我们用0x0013表示电量这种数据类型，这样GATT层把数据打包成130053（小端模式！）
• ATT层用来选择具体的通信命令，比如读/写/notify通知/indicate等，这里选择notify命令0x1B，这样数据包变成了：1B130053
• L2CAP用来指定connection interval（连接间隔），比如每10ms同步一次（CI不体现在数据包中），同时指定逻辑通道编号0004（表示ATT命令），最后把ATT数据长度0x0004加在包头，这样数据就变为：040004001B130053
• LL层要做的工作很多，首先LL层需要指定用哪个物理信道进行传输（物理信道不体现在数据包中），然后再给此连接分配一个Access address（0x50655DAB）以标识此连接只为设备A和设备B直连服务，然后加上LL header和payload length字段，LL header标识此packet为数据packet，而不是control packet等，payload length为整个L2CAP字段的长度，最后加上CRC24字段，以保证整个packet的数据完整性，所以数据包最后变成：
  • AAAB5D65501E08040004001B130053D550F6
    • AA – 前导帧(preamble)
    • 0x50655DAB – 访问地址(access address)
    • 1E – LL帧头字段(LL header)
    • 08 – 有效数据包长度(payload length)
    • 04000400 – ATT数据长度，以及L2CAP通道编号
    • 1B – notify command
    • 0x0013 – 电量数据handle
    • 0x53 – 真正要发送的电量数据
    • 0xF650D5 – CRC24值

虽然开发者只调用了 send(0x53)，但由于低功耗蓝牙协议栈层层打包，最后空中实际传输的数据将变成下图所示的模样，这就既满足了低功耗蓝牙通信的需求，又让用户API变得简单，可谓一箭双雕！

上面只是对BLE协议栈实现原理做了一个简单概述，即便如此，由于都是关于BLE协议栈底层的东西，很多开发者还是会觉得比较枯燥和晦涩，而且对很多开发者来说，他们也不关心BLE协议栈是如何实现的，他们更关心的是BLE协议栈的使用，即怎么开发一个BLE应用。BLE应用是实打实的东西，不能像上面讲述协议栈一样泛泛而谈，必须结合具体的蓝牙芯片和蓝牙协议栈来讲解，为此后面将以Nordic芯片及协议栈作为范例，来具体讲解如何开发BLE应用，以及如何通过代码去理解BLE协议中定义的一些概念和术语。

BLE连接建立过程详解

 同一款手机，为什么跟某些设备可以连接成功，而跟另外一些设备又连接不成功？同一个设备，为什么跟某些手机可以建立连接，而跟另外一些手机又无法建立连接？同一个手机，同一个设备，为什么他们两者有时候连起来很快，有时候连起来又很慢？Master是什么？slave又是什么？什么又是Connection event和slave latency？希望这篇文章能帮助你回答上述问题。

BLE连接示例

假设我们有一台手机A（以安卓手机为例），一个设备B（设备名称：Nordic_HRM），如下所示，我们可以通过安卓设置菜单里面的蓝牙界面，让两者连接起来。

• 打开安卓设置菜单
• 选择“蓝牙”条目
• 打开蓝牙
• 等待系统搜索结果，不出意外的话，设备“Nordic_HRM”会出现在结果列表中
• 点击“Nordic_HRM”，手机将与此设备建立连接

上述即为大家直观感受到的“连接”，那么手机要与设备Nordic_HRM建立连接，具体包含哪些流程？他们为什么可以连接成功？下面给大家一一道来。

广播（advertising）

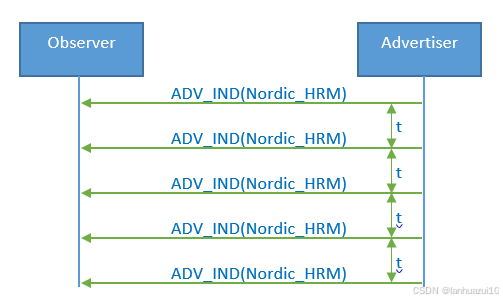

在手机A(Observer)跟设备B建立连接之前，设备B需要先进行广播，即设备B（Advertiser）不断发送如下广播信号，t为广播间隔。每发送一次广播包，我们称其为一次广播事件（advertising event），因此t称为广播事件间隔。虽然图中广播事件是用一根线来表示的，但实际上广播事件是有一个持续时间的，蓝牙芯片只有在广播事件期间才打开射频模块，这个时候功耗比较高，其余时间蓝牙芯片都处于idle状态，因此平均功耗非常低，以Nordic nRF52810为例，每1秒钟发一次广播，平均功耗不到11uA。

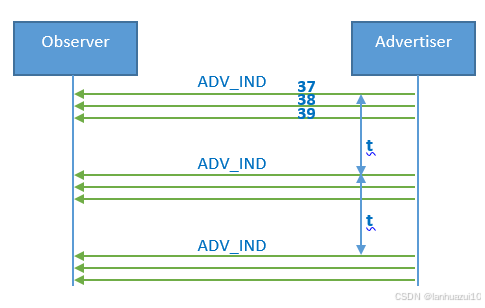

上面只是一个概略图，按照蓝牙spec，实际上每一个广播事件包含三个广播包，即分别在37/38/39三个射频通道上同时广播相同的信息，即真正的广播事件是下面这个样子的。

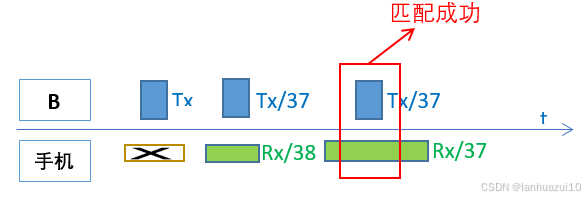

设备B不断发送广播信号给手机（Observer），如果手机不开启扫描窗口，手机是收不到设备B的广播的，如下图所示，不仅手机要开启射频接收窗口，只有手机的射频接收窗口跟广播发送的发射窗口匹配成功，且广播射频通道和手机扫描射频通道是同一个通道，手机才能收到设备B的广播信号。也就是说，如果设备B在37通道发送广播包，而手机在扫描38通道，那么即使他们俩的射频窗口匹配，两者也是无法进行通信的。由于这种匹配成功是一个概率事件，因此手机扫到设备B也是一个概率事件。也就是说，手机有时会很快扫到设备B，比如只需要一个广播事件，手机有时又会很慢才能扫到设备B，比如需要10个广播事件甚至更多。

建立连接（connection establishment）

根据蓝牙spec规定，advertiser发送完一个广播包之后150us（T_IFS），advertiser必须开启一段时间的射频Rx窗口，以接收来自observer的数据包。Observer就可以在这段时间里给advertiser发送连接请求。

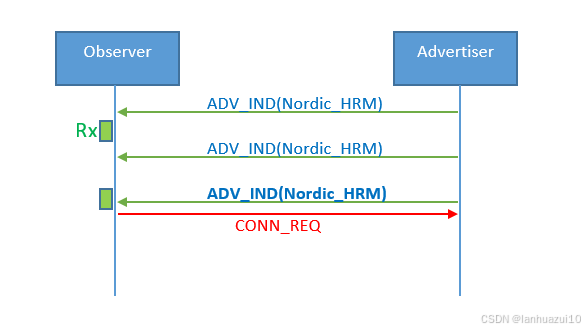

如下图所示，手机在第三个广播事件的时候扫到了设备B，并发出了连接请求CONN_REQ(CONN_REQ又称为CONNECT_IND)。

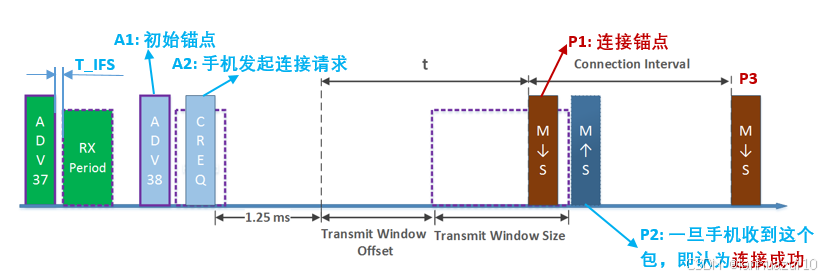

上图的交互流程比较粗略，为此我们引入下图，以详细描述连接建立过程。

图5：连接建立过程

注：

图中M代表手机，S代表设备B，

M->S表示手机将数据包发给设备B，即手机开启Tx窗口，设备B开启Rx窗口；

S->M正好相反，表示设备B将数据包发给手机，即设备B开启Tx窗口，手机开启Rx窗口。

如图所示，手机在收到A1广播包ADV_IND后，以此为初始锚点（这个锚点不是连接的锚点），T_IFS时间后给Advertiser发送一个connection request命令，即A2数据包，告诉advertiser我将要过来连你，请做好准备。Advertiser根据connect_req命令信息做好接收准备，connect_req包含如下关键信息：

1. Transmit window offset，定义如图5所示
2. Transmit window size，定义如图5所示

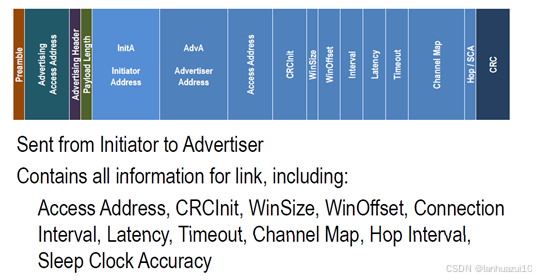

3. connect_req，数据包完整定义如下所示

connect_req其实是在告诉advertiser，手机将在Transmit Window期间发送第一个同步包（P1）给你，请在这段时间里把你的射频接收窗口打开。设备B收到P1后，T_IFS时间后将给手机回复数据包P2（ACK包）。一旦手机收到数据包P2，连接即可认为建立成功。

实际情况会比较复杂，手机有可能收不到P2，这个时候手机将持续发送同步包直到超时时间（supervision timeout）到，在此期间只要设备B回过一次ACK包，连接即算成功。所以一旦P1包发出，主机（手机）即认为连接成功，而不管有没有收到设备的ACK包。这也是为什么在Android或者iOS系统中，应用经常收到连接成功的回调事件（该回调事件就是基于P1包有没有发出，只要P1包发出，手机即认为连接成功，而不管有没有收到设备的ACK包），但实际上手机和设备并没有成功建立连接。后续手机将以P1为锚点（原点），Connection Interval为周期，周期性地给设备B发送数据包（Packet），Packet除了充当数据传送功能，它还有如下两个非常重要的功能：

1. 同步手机和设备的时钟，也就是说，设备每收到手机发来的一个包，都会把自己的时序原点重新设置，以跟手机同步。
2. 告诉设备你现在可以传数据给我了。连接成功后，BLE通信将变成主从模式，因此把连接发起者（手机）称为Master或者Central，把被连接者（之前的Advertiser）称为Slave或者Peripheral。BLE通信之所以为主从模式，是因为Slave不能“随性”给Master发信息，它只有等到Master给它发了一个packet后，然后才能在规定的时间把自己的数据回传给Master。

连接失败

有如下几种典型的连接失败情况：

1. 如图5所示，如果slave在transmit window期间没有收到master发过来的P1，那么连接将会失败。此时应该排查master那边的问题，看看master为什么没有在约定的时间把P1发出来。
2. 如果master在transmit window期间把P1发出来了，也就是说master按照connect_req约定的时序把P1发出来了，但slave没有把P2回过去或者没有在超时时间内把P2回过去，那么连接也会失败。此时应该排查slave这边的问题，看一看slave为什么没有把P2回过去
3. 如果master把P1发出来了，slave也把P2回过去了，此时主机或者从机还是报连接失败，这种情况有可能是软件有问题，需要仔细排查master或者slave的软件。
4. 还有一种比较常见的连接失败情况：空中射频干扰太大。此时应该找一个干净的环境，比如屏蔽室，排除干扰后再去测试连接是否正常。

Connection events

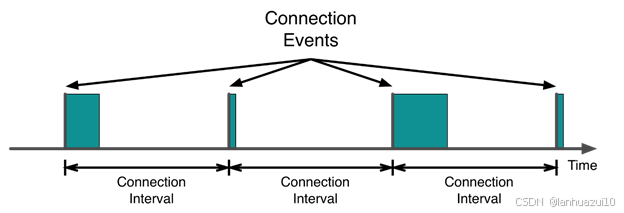

连接成功后，master和slave在每一个connection interval开始的时候，都必须交互一次，即master给slave发一个包，slave再给master发一个包，整个交互过程称为一个connection event或者gap event。

蓝牙芯片只有在connection event期间才把射频模块打开，此时功耗比较高，其余时间蓝牙芯片都是处于idle状态的，因此蓝牙芯片平均功耗就非常低，以Nordic nRF52810为例，每1秒钟Master和Slave通信1次，平均功耗约为6微安左右。Master不可能时时刻刻都有数据发给slave，所以master大部分时候都是发的空包（empty packet）给slave。同样slave也不是时时刻刻都有数据给master，因此slave回复给master的包大部分时候也是空包。另外在一个connection event期间，master也可以发多个包给slave，以提高吞吐率。

综上所述，连接成功后的通信时序图应该如下所示：

图7： 连接成功后的通信时序图（每个connection event只发一个包）

图9： 连接成功后的通信时序图（ connection event可能发多个包）

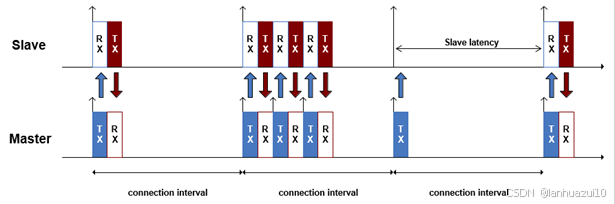

图10：connection event细节图

Slave latency

图10中出现了slave latency（slave latency = 1），那么什么叫slave latency？

如前所述，在每一个connection interval开始的时候，Master和Slave必须交互一次，哪怕两者之间交互的是empty packet（空包），但是如果slave定义了slave latency，比如slave latency = 9，此时slave可以每9个connection interval才回复一次master，也就是说slave可以在前面8个connection interval期间一直睡眠，直到第9个connection interval到来之后，才回复一个packet给master，这样将大大节省slave的功耗，提高电池续航时间。当然如果slave有数据需要上报给master，它也可以不等到第9个connection interval才上报，直接像正常情况进行传输即可，这样既节省了功耗，又提高了数据传输的实时性。

GAP层角色总结

对上面提到的手机和设备B，在BLE通信过程中，随着时间的推移，他们的状态在发生变化，两者的关系也在发生变化，为此蓝牙spec根据不同的时间段或者状态给手机和设备B取不同的名字，即GAP层定义了如下角色：

• advertiser。 发出广播的设备
• observer或者scanner。可以扫描广播的设备
• initiator。能发起连接的设备
• master或者central。连接成功后的主设备，即主动发起packet的设备
• slave或者peripheral。连接成功后的从设备，即被动回传packet的设备

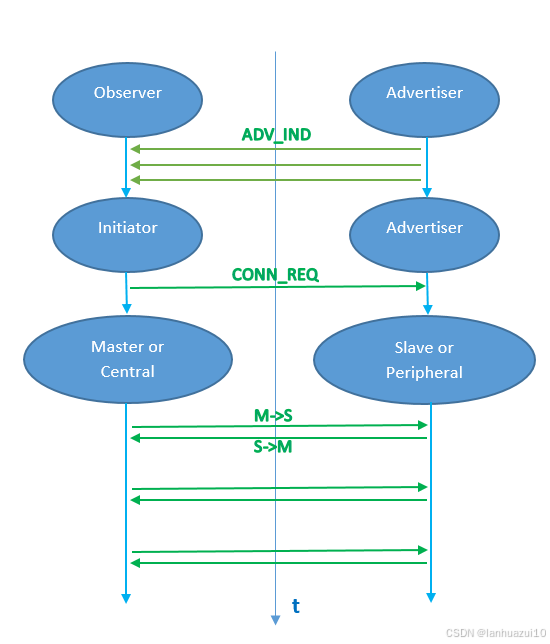

图11通过时间把observer，initiator和central串起来了，其实这三个角色是相互独立的，也就是说一个设备可以只支持observer角色，而不支持initiator和central角色。同样，图11也把advertiser和peripheral串起来了，其实advertiser和peripheral也是相互独立的，即一个设备可以只作为advertiser角色，而不支持peripheral角色。

图11：GAP层角色

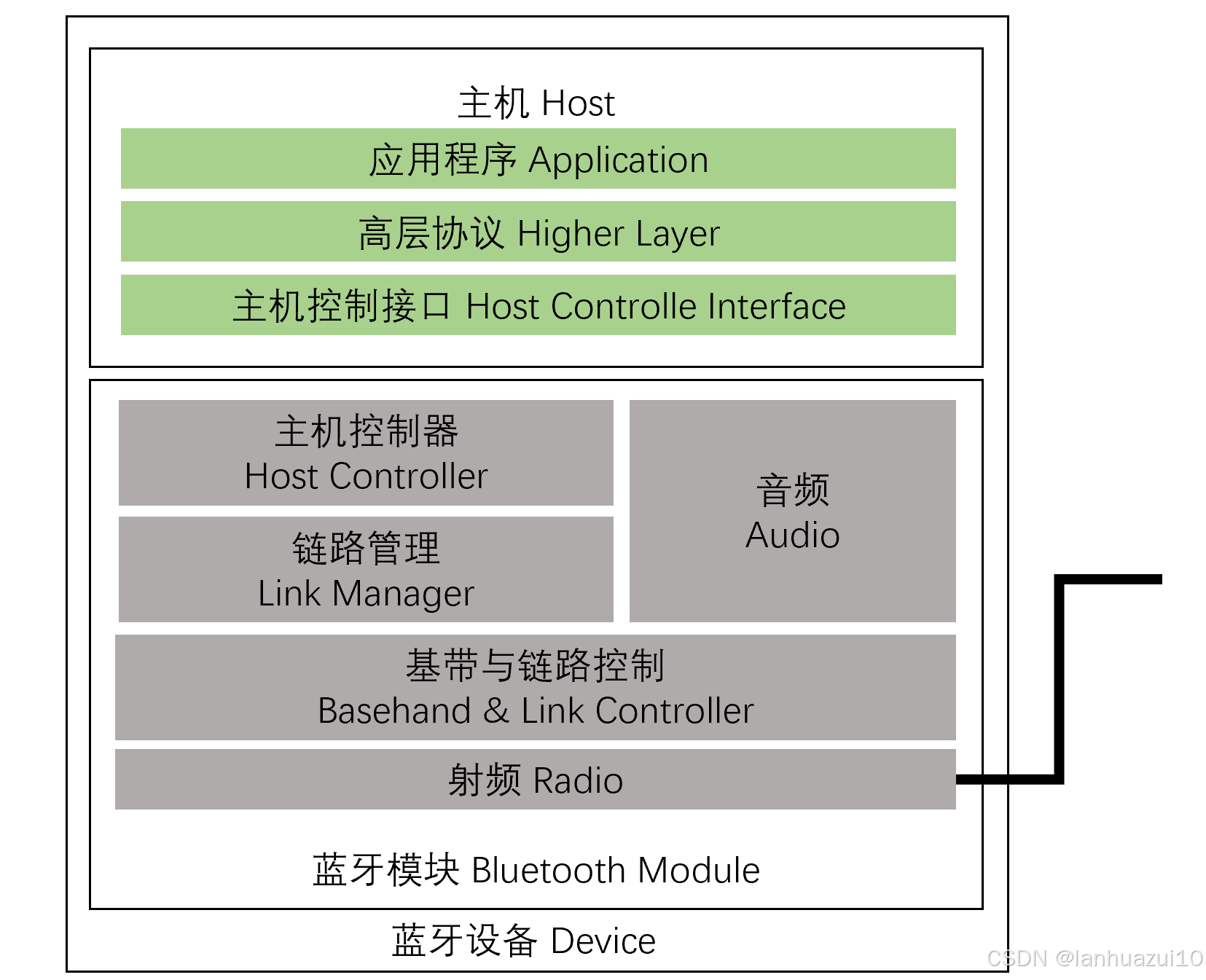

蓝牙 系统 构成

1、Radio ： 无线射频单元：
负责数据和语音的发送和接收，特点是短距离、低功耗。蓝牙天线一般体积小、重量轻，属于微带天线。

2、LinkController ：基带或链路控制单元：
进行射频信号与数字或语音信号的相互转化，实现基带协议和其它的底层连接规程。

3、LinkManager：链路管理单元：
负责管理蓝牙设备之间的通信，实现链路的建立、验证、链路配置等操作。

4、蓝牙软件协议实现：
Host部分，不同的主机可以移植不同的协议栈。一般蓝牙芯片通过UART、USB、SDIO、I2S、PcCard和主控芯片通信。

蓝牙协议规范

按照蓝牙协议的逻辑功能，协议堆栈分为3个部分:应用协议、中介协议、传输协议。

某个协议的实现代码称为协议栈（protocol stack）

传输协议

负责蓝牙设备间，互相确认对方的位置，以及建立和管理蓝牙设备间的物理链路；

底层传输协议：蓝牙射频（Radio）部分、基带链路管理控制器（Baseband&Link Controller）、链路管理协议（Link ManagerProtocol LMP）。负责语言、数据无线传输的物理实现以及蓝牙设备间的联网组网。
高层传输协议：逻辑链路控制与适配器（LogicalLink Control and Adaptation Protocol）L2CAP 、主机控制接口（HostControl Interface，HCI）。为高层应用屏蔽了跳频序列选择等底层传输操作，为高层程序提供有效、有利于实现数据分组格式。

中介协议

为高层应用协议或者程序，在蓝牙逻辑链路上工作提供必要的支持，为应用提供不同标准接口。

串口仿真协议：RFCOMM、服务发现协议：SDP、互操作协议IrDA、网络访问协议：PPP、IP、TCP、UDP、电话控制协议：TCS、AT指令集。

应用协议

蓝牙协议栈之上的应用软件和所涉及到的协议，如：拨号上网、语言功能的应用程序。

蓝牙的应用框架如下：

通用应用类框架：查询、建立连接服务等；
蓝牙电话应用类框架：电话控制、语言；
蓝牙连网应用类框架：网络应用相关；
对象交互服务类框架：IrDA、OBEX；
蓝牙音视频控制类框架。
完整的蓝牙协议栈如下图所示，不是任何应用都必须使用全部协议，而是可以只使用其中的一列或多列。

蓝牙主从模块

主机就是能够搜索别人并主动建立连接的一方
从机则不能主动建立连接，只能等别人连接自己
主从一体就是能够在主机和从机模式间切换，即可做主机也可作从机
