一、VRRP概述

①Virtual Router Redundancy Protocol，也即虚拟路由器冗余协议。
②利用VRRP，一组路由器(同一个LAN中的接口）协同工作，但只有一个处于Master状态，处于该状态的路由器（的接口）承担实际的数据流量转发任务。在一个VRRP组内的多个路由器接口共用一个虚拟IP地址，该地址被作为局域网内所有主机的缺省网关地址。
③VRRP决定哪个路由器是Master，Master路由器负责接收发送至用户网关的数据包并进行转发，以及响应PC对于其网关IP地址的ARP请求。
④Backup路由器侦听Master路由器的状态，并在Master路由器发生故障时，接替其工作，从而保证业务流量的平滑切换。

二、ARRP术语

①VRRP路由器：运行vRRP的路由器。一台VRRP路由器（的接口）可以同时参与到多个VRRP组中，在不同的组中，一台VRRP路由器可以充当不同的角色。
②VRRP组：一个VRRP组由多个VRRP路由器组成，使用相同的VRID (Virtual Router ID ，虚拟路由器ID)进行标识，属于同一VRRP组的VRRP路由器互相交换信息，每一个VRRP组中只能有一个Master。
③虚拟路由器：对于每一个VRRP组，抽象出来的一个逻辑路由器，该路由器充当网络用户的网关，该路由器并非真实存在，事实上对于用户而言，只需知道虚拟路由器的IP，至于具体的虚拟路由器的角色由谁来承担、数据转发任务由谁来承担、Master故障后谁来接替，这是VRRP的工作。
④虚拟P地址、MAC地址：虚拟lP地址就是虚拟路由器的IP地址，该地址实际上就是用户的网关地址。·虚拟MAC地址是虚拟路由器根据VRID生成的MAC地址。一个虚拟路由器拥有一个虚拟MAC地址，格式为:0O-00-5E-OO-01-{VRID}。
⑤Master、Backup路由器：
Master路由器︰在VRRP组中实际转发数据包的路由器，在每一个VRRP组中，仅有Master响应对虚拟IP地址的ARP请求。Master路由器同时以一定的时间间隔发送VRRP消息，以便通知Backup路由器自己的存活情况。
Backup路由器∶处于监听状态的路由器，一旦Master路由器出现故障，Backup路由器就开始接替工作。
选举依据︰先比较接口VRRP优先级(比大），如果相等，则比较接口IP地址
(比大）。
⑥虚拟MAC地址：通过VRRP形成的虚拟路由器使用虚拟IP地址和虚拟MAC与网络中的PC进行通信。虚拟MAC的格式如下∶最后1个字节的VRID表示虚拟路由器ID的16进制，例如VRID是1，虚拟MAC地址为00-00-5E-O0-01-01。

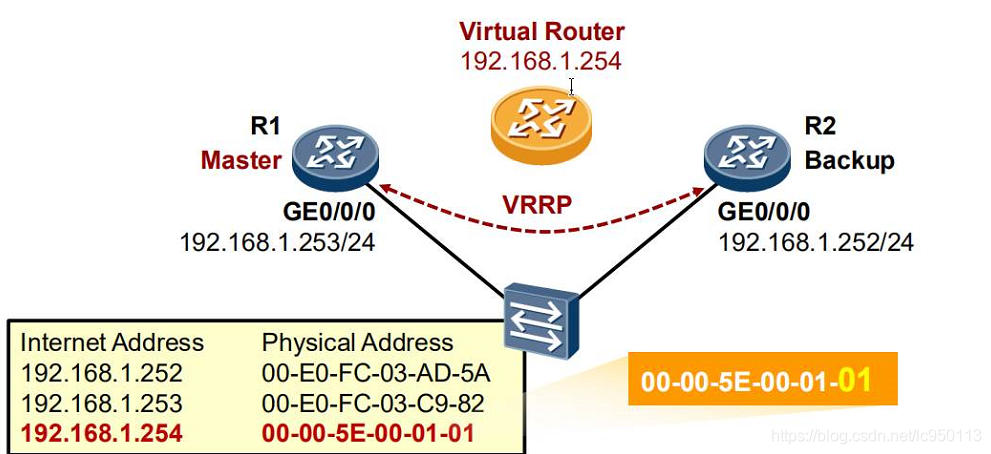

在这里插入图片描述

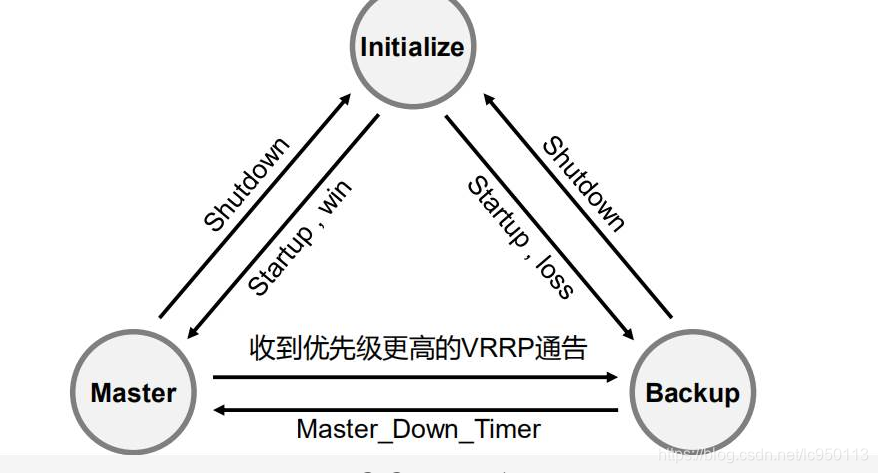

⑦VRRP状态机：VRRP协议的状态共有三种，分别是Initialize，Master，Backup，初始状态都是Initialize，通过比较优先级产生Master和Backup，在规定时间内，Backup若没有收到Master发来的心跳报文，将切换为Master。
