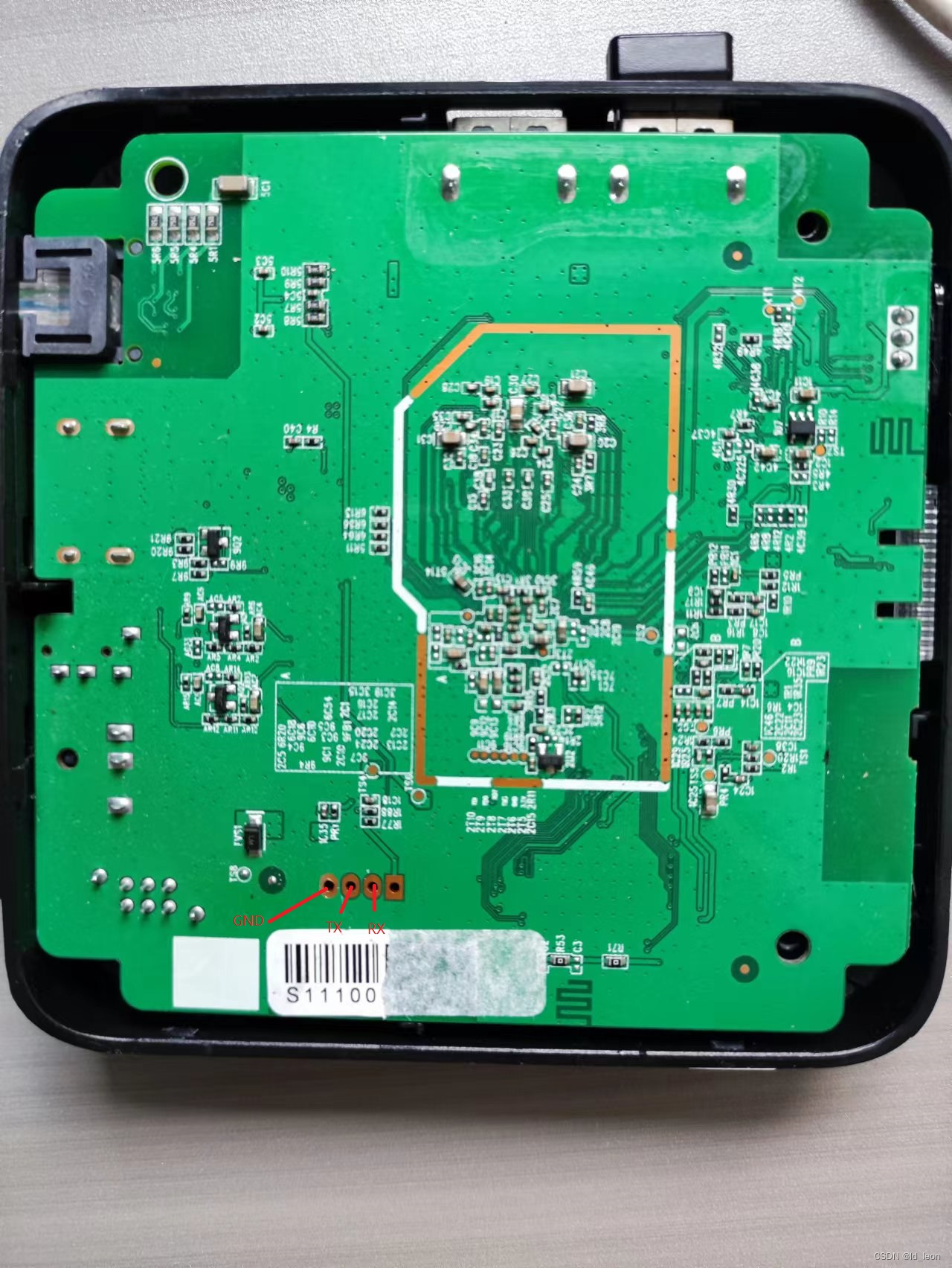

机顶盒接TTL，开机进入控制台，想删除system分区内的app应用

console:/system/app # ls
ASP_ACTIVATE_QWT       PinyinIME
ASP_GENERAL_Auth_QWT   SilentInstall
AllApp                 SilentInstaller
Bluetooth              SoftDetector
Browser2               SystemXiri_release-2.0.4-unsigned_signed_Aligned
BtAutoConn             TR069
CMCC_Auth              Vendor
CMCC_hw_Login          Xiri_JiangSuMobile_320201.29609.123.01_sign
CMDC_Dlna_HN           XmppApk_GITV_JS
CMDC_UsbCapture        YSTExUi
CMDC_UsbUpdate         YstProduct
CertInstaller          YstenStart
CompanionDeviceManager Ysten_SystemUpdate_BIMS
DM                     andlink
ExtShared              cmcc_upgrade
FileBrowser            gitv-android-live
Gallery2               gitv-android-search
IsSetting              gitv-launcher
JSHDC_AppStore         icntv-YP_JS
JSHDC_AppUsage         jshdc_ad
LocalFunction          jshdc_personcenter
MultiMediaPlayer       jshdc_statistics
console:/system/app # rm -rf jshdc_ad
rm: jshdc_ad.odex: Read-only file system
rm: jshdc_ad.vdex: Read-only file system
rm: jshdc_ad.apk: Read-only file system

system分区为只读模式，无法删除。

console:/ # umount -f /system
umount: /system: Device or resource busy

执行umount 显示设备忙，不能重新挂载。

于是用安装在U盘里的armbian启动机顶盒，从armbian里挂载后修改。

ruili@arm-64:~$ lsblk
NAME         MAJ:MIN RM   SIZE RO TYPE MOUNTPOINT
sda            8:0    1  57.3G  0 disk
├─sda1         8:1    1   512M  0 part /boot
└─sda2         8:2    1  56.2G  0 part /
mmcblk1      179:0    0  14.6G  0 disk
mmcblk1boot0 179:32   0     4M  1 disk
mmcblk1boot1 179:64   0     4M  1 disk
zram0        254:0    0    50M  0 disk /var/log
zram1        254:1    0 878.4M  0 disk [SWAP]
ruili@arm-64:~$ fdisk -l /dev/mmcblk1
Disk /dev/mmcblk1: 14.58 GiB, 15636365312 bytes, 30539776 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes

启动后运行，fdisk -l /dev/mmcblk0 没有分区信息。

看来只能用mount 的offset参数进行挂载了。

但各分区的起始块并不知道，机顶盒重启进入控制台，

console:/ # cd /sys/block/mmcblk0/system/
console:/sys/block/mmcblk0/system # cat start
3813376
console:/sys/block/mmcblk0/system # cat size
2621440

得到system分区的起始块，占据块数

重启进入armbian

root@arm-64:~# mount -t ext4 -o loop,offset=$((3813376*512)),sizelimit=$((2621440*512)) /dev/mmcblk1 /mnt/system
root@arm-64:~# cd /mnt/system
root@arm-64:/mnt/system#

挂载成功，可以愉快的玩耍了。

各分区的范围如下

序号	分区名	起始点（Mbit）	结束点（Mbit）	容量（Mbit）	起始块	结束块	占据块
1	bootloader	0	4	4	0	8192	8192
2	reserved	36	100	64	73728	204800	131072
3	cache	108	1132	1024	221184	2318336	2097152
4	env	1140	1148	8	2334720	2351104	16384
5	logo	1156	1164	8	2367488	2383872	16384
6	recovery	1172	1196	24	2400256	2449408	49152
7	misc	1204	1212	8	2465792	2482176	16384
8	dtbo	1220	1228	8	2498560	2514944	16384
9	cri_data	1236	1244	8	2531328	2547712	16384
10	param	1252	1268	16	2564096	2596864	32768
11	boot	1276	1292	16	2613248	2646016	32768
12	rsv	1300	1316	16	2662400	2695168	32768
13	metadata	1324	1340	16	2711552	2744320	32768
14	vbmeta	1348	1350	2	2760704	2764800	4096
15	tee	1358	1390	32	2781184	2846720	65536
16	vendor	1398	1718	320	2863104	3518464	655360
17	odm	1726	1854	128	3534848	3796992	262144
18	system	1862	3142	1280	3813376	6434816	2621440
19	product	3150	3278	128	6451200	6713344	262144
20	backup	3286	4310	1024	6729728	8826880	2097152
21	data	4318	14912	10594	8843264	30539776	21696512
