介绍
备忘录模式也叫快照模式,具体来说,就是在不违背封装原则的前提下,捕获一个对象的内部状态,并在该对象之外保存这个状态,以便之后恢复对象为先前的状态。这个模式的定义表达了两部分内容:一部分是,存储副本以便后期恢复;另一部分是,要在不违背封装原则的前提下,进行对象的备份和恢复。
意图:
备忘录模式(Memento Pattern): 在不破坏封装的前提下,捕获一个对象的内部状态,并在该对象之外保存这个状态,这样可以在以后将对象恢复到原先保存的状态。它是一种对象行为型模式,其别名为Token。
解决问题:
主要是用来防丢失、撤销、恢复等。它跟平时常说的“备份”很相似。两者的主要区别在于,备忘录模式更侧重于代码的设计和实现,备份更侧重架构设计或产品设计。
实现概述:
应该存在一个原发器类Originator,在真实业务中,原发器类是一个具体的业务类,它包含一些用于存储成员数据的属性。
对于备忘录类Memento而言,它通常提供了与原发器相对应的属性(可以是全部,也可以是部分)用于存储原发器的状态。除了Originator类,不允许其他类来调用备忘录类Memento的构造函数与相关方法。
负责人类Caretaker,它用于保存备忘录对象,并提供getMemento()方法用于向客户端返回一个备忘录对象,原发器通过使用这个备忘录对象可以回到某个历史状态。Caretaker类中不直接调用Memento中的状态改变方法,它的作用仅仅用于存储备忘录对象。
要点:
核心是备忘录类以及用于管理备忘录的负责人类的设计。原发器对忘录类拥有控制的权力,负责人只负责管理,而其他类无法访问到备忘录,需要对备忘录进行封装。
应用场景:
- 保存一个对象的历史状态(全部状态或部分状态),需要时它能够恢复到先前的状态,实现撤销操作。;
- 防止外界对象破坏一个对象历史状态的封装性,避免将对象历史状态的实现细节暴露给外界对象。
生活中场景
下象棋的悔棋
软件中场景
文本编辑器中的Ctrl+Z回退,Ctrl+Y重做;
优点:
- 提供一种状态恢复的shi’xian’ji实现状态恢复、撤销操作的功能,用户可以恢复到指定的历史状态,让软件系统更加人性化;
- 备忘录封装了信息,除了原生器以外,其他对象访问不了备忘录的代码;备忘录保存了原发器的状态,采用列表、堆栈等集合来存储备忘录对象可以实现多次撤销操作。
缺点:
- 资源消耗大。如果需要保存原生器对象的多个历史状态,那么将创建多个备忘录对象;或者如果原生器对象的很多状态都需要保存,也将消耗大量存储资源。
模式结构
角色
- Originator(原发器): 一个普通类,通过创建一个备忘录类存储当前的内部状态,或者使用备忘录来恢复其内部状态,一般是将系统中需要保存内部状态的类设计为原发器;
- Memento(备忘录): 存储原发器的内部状态。备忘录的设计一般可以参考原发器的设计,根据实际需要确定备忘录类中的属性。 除了原发器本身与负责人类之外,备忘录对象不能直接供其他类使用。
- Caretaker(负责人): 负责人又称为管理者,它负责保存备忘录,但是不能对备忘录的内容进行操作或检查。可以存储一个或多个备忘录对象,但是只负责保存对象,不能修改对象,也不必知道对象的实现细节。
类图
代码示例
模拟象棋悔棋的操作,支持多次悔棋以及撤销悔棋,支持悔棋后重新落子,采用两个栈存储备忘录。
Originator(原发器) : ChessMan
Memento(备忘录): ChessMemento
Caretaker(负责人): ChessCaretaker
ChessPlayer (棋手)
GitHub
Originator(原发器)
/// Originator(原发器) : ChessMan
class ChessMan {
public:
ChessMan(const std::string &type,int x,int y) {
this->type = type;
this->x = x;
this->y = y;
std::cout << "ChessMan Hello,Type = " << this->type << " X = " << this->x << " Y = " << this->y << std::endl;
}
~ChessMan() {
std::cout << "ChessMan Bye,Type = " << this->type << " X = " << this->x << " Y = " << this->y << std::endl;
}
void moveX(int i) {
this->x = i;
}
void moveY(int i) {
this->y = i;
}
int getX() {
return x;
}
int getY() {
return y;
}
std::string getType() {
return type;
}
//保存状态
ChessMemento *save() {
return new ChessMemento(type,x,y);
}
//恢复状态
void restore(ChessMemento *memento) {
type = memento->getType();
x = memento->getX();
y = memento->getY();
}
private:
std::string type; // 类型
int x; // 坐标
int y; // 坐标
};
Memento(备忘录)
/// Memento(备忘录): ChessMemento
class ChessMemento {
public:
ChessMemento(const std::string &type,int x,int y) {
this->type = type;
this->x = x;
this->y = y;
std::cout << "ChessMemento Hello,Type = " << this->type << " X = " << this->x << " Y = " << this->y << std::endl;
}
~ChessMemento() {
std::cout << "ChessMemento Bye,Type = " << this->type << " X = " << this->x << " Y = " << this->y << std::endl;
}
int getX() {
return x;
}
int getY() {
return y;
}
std::string getType() {
return type;
}
private:
std::string type; // 类型
int x; // 坐标
int y; // 坐标
};
Caretaker(负责人)
/// Caretaker(负责人): ChessCaretaker
class ChessCaretaker {
public:
ChessCaretaker() {
std::cout << "ChessCaretaker Hello" << std::endl;
}
~ChessCaretaker() {
std::cout << "ChessCaretaker Bye" << std::endl;
releaseStack(undoStack);
releaseStack(redoStack);
}
void saveMemento(ChessMemento *memento) { // 表示有新子落下
undoStack.push(memento);
releaseStack(redoStack);
}
ChessMemento * undoMemento() { // 撤销操作
ChessMemento *memento = undoStack.top();
undoStack.pop();
redoStack.push(memento);
return memento;
}
ChessMemento * redoMemento() { // 重做操作
ChessMemento *memento = redoStack.top();
redoStack.pop();
undoStack.push(memento);
return memento;
}
ChessMemento * showCurrent() { // 展示当前棋子
ChessMemento *memento = undoStack.top();
return memento;
}
private:
static void releaseStack(std::stack<ChessMemento *> &stack) {
while (!stack.empty())
{
delete stack.top();
stack.pop();
}
}
std::stack<ChessMemento *> undoStack; // 撤销操作 读取栈
std::stack<ChessMemento *> redoStack; // 重做操作 读取栈, 撤销后又重新落子 此栈清空
};
ChessPlayer (棋手)
/// ChessPlayer (棋手)
class ChessPlayer {
public:
ChessPlayer() {
std::cout << "ChessPlayer Hello" << std::endl;
}
~ChessPlayer() {
std::cout << "ChessPlayer Bye" << std::endl;
}
// 下棋
void play(ChessMan *chess) {
std::cout << "棋手落子" << std::endl;
ChessMemento *chessMemento = chess->save();
chessCaretaker.saveMemento(chessMemento);
printChess(chessMemento);
}
// 悔棋
void undo() {
std::cout << "棋手悔棋" << std::endl;
ChessMemento *chessMemento = chessCaretaker.undoMemento();
printChess(chessMemento);
}
// 重做
void redo() {
std::cout << "棋手重做" << std::endl;
ChessMemento *chessMemento = chessCaretaker.redoMemento();
printChess(chessMemento);
}
private:
static void printChess(ChessMemento *memento) {
std::cout << "棋子" << memento->getType() << "当前位置为:" << " x = "
<< memento->getX() << " y = "<< memento->getY() << std::endl;
}
ChessCaretaker chessCaretaker;
};
测试
int main() {
std::cout << "=====Memento Pattern Start=======" << std::endl;
ChessPlayer player; // 棋手
// 左下为 0,0 x 为横轴 y 为竖轴
ChessMan chessMan1("车",0,0); // 棋子1
ChessMan chessMan2("马",0,1); // 棋子2
// 马 前进到 (2,2)
chessMan2.moveX(2);
chessMan2.moveY(2);
player.play(&chessMan2); // 落子
// 车 前进到 (0,2)
chessMan1.moveY(2);
player.play(&chessMan1); // 落子
// 马 前进到 (3,4)
chessMan2.moveX(3);
chessMan2.moveY(4);
player.play(&chessMan2); // 落子
// 车 前进到 (1,2)
chessMan1.moveX(1);
chessMan1.moveY(2);
player.play(&chessMan1); // 落子
std::cout << "============" << std::endl;
player.undo();// 悔棋 车 (1,2)
player.undo();// 悔棋 马 (3,4)
player.redo();// 重做 马 (3,4) redoStack中还有 车(1,2)
std::cout << "============" << std::endl;
// 车 前进到 (3,2)
chessMan1.moveX(3);
chessMan1.moveY(2);
player.play(&chessMan1); // 落子 redoStack中 车(1,2) 被丢弃
std::cout << "=====Memento Pattern End=======" << std::endl;
return 0;
}

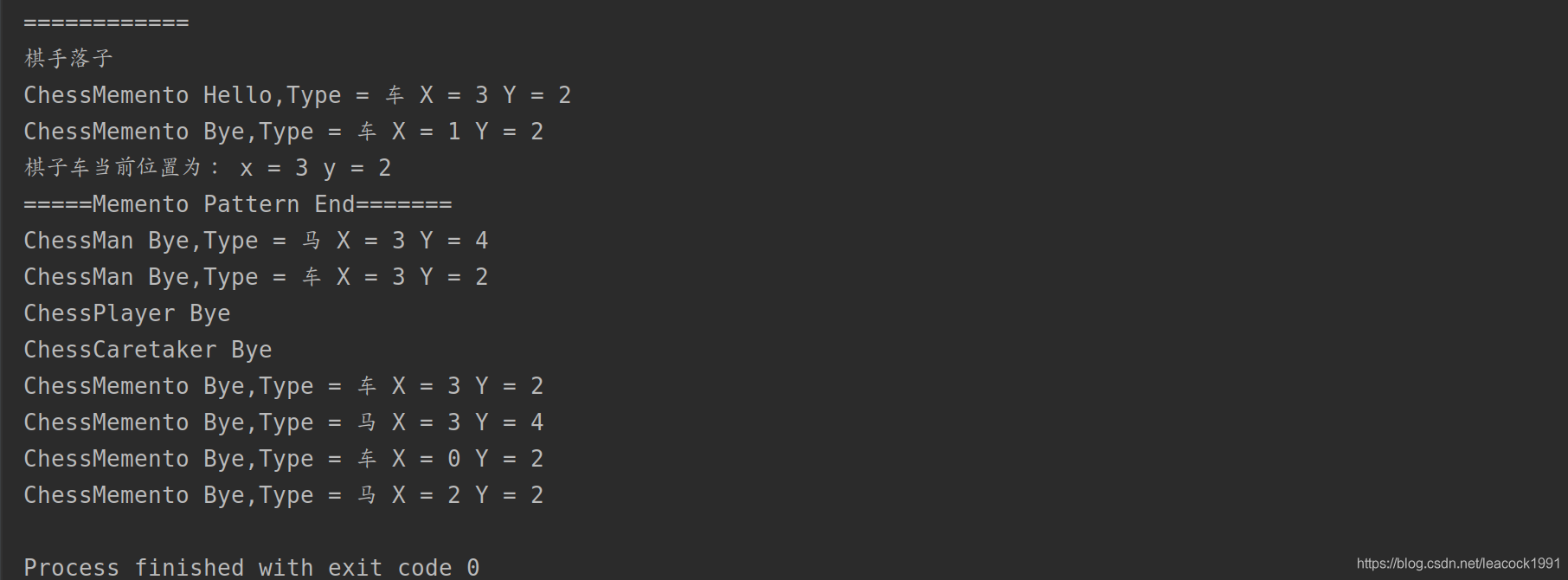

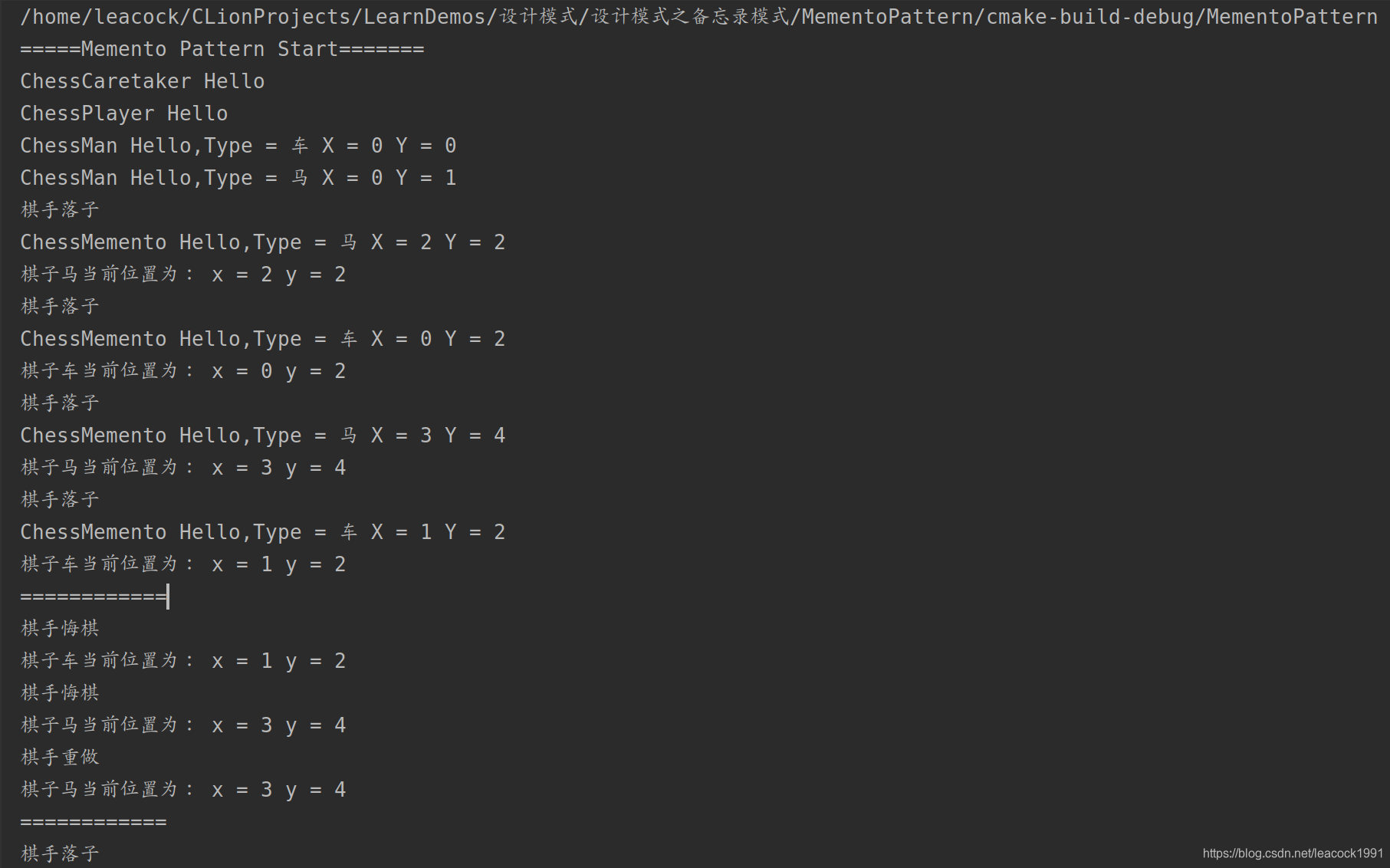

输出
个人能力有限,如有错误之处或者其他建议,敬请告知欢迎探讨,谢谢!
