状态迁移图法和流程分析法

状态迁移图法

概念

针对有限状态机进行测试，测试在给定条件下能够正确的跳转以及是否存在一些未可达的状态

相关术语

• 有限状态机：是为研究有限内存的计算过程和某些语言抽象出来的模型。有限状态机拥有有限个数量的状态，每个状态可以迁移到零个或多个状态，通过给出指令（跳转条件）进行迁移。
• 典型的有限状态机：嵌入式系统（手机，电梯，家用电器，交通信号灯…）；游戏（贪吃蛇）；Web端软件系统（链接页面）
• 状态：某个时间点的一种表现
• 跳转条件：状态发生变化的输入
• 迁移：状态发生变化的过程

状态迁移图法的使用步骤

1. 将软件需求规格说明书划分成需求子片段
2. 分析需求子片段，找出状态，跳转条件
3. 设定一个初始状态，以圆圈（代表状态）为节点，以箭线（带跳转条件）为迁移方向画出状态迁移图
4. 通过状态迁移图得到状态事件转换表（表头为：上一状态，跳转条件，下一状态，输出结果）
5. 通过状态事件转换表得出状态事件转换树（以矩形框为节点）
6. 通过状态转换树得出测试路径
7. 添加异常测试路径
8. 必要时结合等价类和边界值生成最终的测试用例

测试路径注意点：

测试路径就是指利用状态迁移图法和流程分析法，找出的测试步骤（方向）

完整测试路径必须从开头开始写，不能从中间开始写

当当前状态的下一个状态又回到了之前的状态，构成了一个循环，那么该条路径到此结束

测试路径中的基本路径指使用频率高的路径，主干路径，风险大的路径，基本路径的测试优先级要大于分支路径

案例

测试某播放器的播放功能：

状态：播放；停止；暂停

跳转条件：左键单击播放；左键单击停止；左键单击暂停

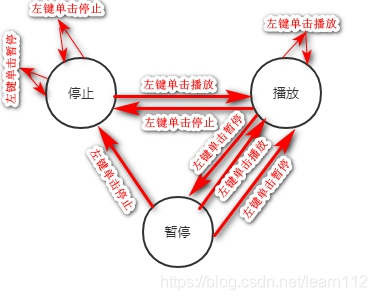

将迁移图转换为状态事件转换表：

上一状态	跳转条件	下一状态	输出结果
停止	左键单击播放	播放	音乐开始播放
停止	左键单击停止	停止	音乐停止播放
停止	左键单击暂停	停止	音乐停止播放
播放	左键单击播放	播放	音乐重新播放
播放	左键单击停止	停止	音乐停止播放
播放	左键单击暂停	暂停	音乐暂停播放
暂停	左键单击播放	播放	音乐重新播放
暂停	左键单击停止	停止	音乐停止播放
暂停	左键单击暂停	播放	音乐继续播放

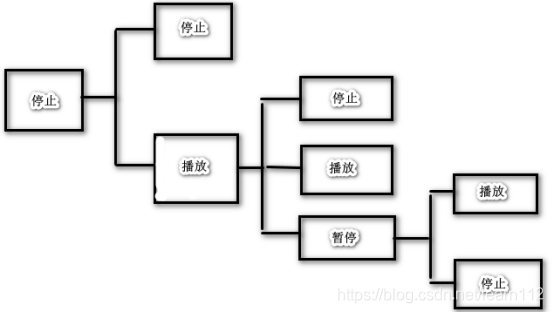

表转换为树结构：

测试路径：

停止–停止；

停止–播放–停止；

停止–播放–播放；

停止–播放–暂停–停止；

停止–播放–暂停–播放

特点和适用范围

特点：比较直观，容易理解

适用范围：有限状态机

流程分析法

概念

针对用户对软件系统的使用业务场景进行测试，

如：在某宝购物过程，搜索–购物车–提交订单–支付–收货

借鉴了白盒测试方法中的语句覆盖法，将宏观的功能点取代语句，通过找测试路径去测试功能点是否被覆盖

流程分析法又叫场景测试法（Senario Testing）或用例测试法（Use Case Testing）

流程分析法的使用步骤

1. 阅读软件需求规格说明书，熟悉软件系统
2. 确定软件系统不同用户角色
3. 找出软件系统的主要功能点
4. 分析主要功能点之间的顺序关系，画出基本流程图
5. 继续熟悉软件系统，找出一些次要的功能点
6. 分析次要功能点之间以及与主要功能点之间的顺序关系，画出备选流程图
7. 逐渐细化流程图，找出测试路径
8. 分析测试路径，确定测试路径的优先级（基本流路径，使用频率高的路径，风险比较大的路径，这些路径优先级较高）
9. 分析测试路径上的功能点，结合其他测试设计方法生成最终的测试用例

流程分析法也可以借助状态迁移图来分析

案例

ATM机取款流程
