Windows ssh 客户端 PuTTY 正向与反向流量转发

在我的上篇日记“ssh正向和反向流量转发”（ https://www.learndiary.com/2022/01/ssh-forward/ ）中，我介绍了在 Linux 中怎样用 ssh 客户端在网关电脑中打通内外网连接。今天，换成 Windows 7 网关电脑中的 ssh 客户端 PuTTY 来做同样的事情。同样，使用虚拟机模拟1台 Windows 7 网关电脑和 2台 Linux 电脑加上宿主机的 Deepin Linux 来做演示。视频演示地址：https://www.bilibili.com/video/BV15q4y1y7Gh?share_source=copy_web

Windows ssh 客户端 PuTTY 正向与反向流量转发

一、各主机及网络状态

各主机的 IP 如下：
A: 网关 Windows 7，10.0.2.15，10.0.0.1
B: littlebat@openeuler，10.0.0.2
C: test@i7，192.168.1.11
D: test@centos，192.168.1.12

各主机连通性如下：
A、B 在同一个局域网 10.0.0.0/24 内，可以互访；
C、D 在同一个局域网 192.168.1.0/24 内，可以互访；
A 通过另一接口 10.0.2.15 可以访问 C、D；
B 不能访问 C、D；
C、D 均不能访问 A、B。

主机 C 开放 ssh 服务器 22 端口，主机 B、D 开放 http 服务器 80 端口。主机 A 的 ssh 客户端 PuTTY 连接 C 的 ssh 服务器，示范正向把 A 的 8088 端口转发到 D 的 80 端口，和反向把 C 的 8088 转发到 B 的 80 端口。

二、正向转发
把 A 的 8088 端口转发到 D 的 80 端口，使 B 访问 A 的 8088 端口从而访问到 D 的 http 服务。
如果 A 是 Linux 主机，可以在 A 中执行 ssh 客户端命令如下：
ssh -p 22 -L *:8088:192.168.1.12:80 test@192.168.1.11
这里 A 是 Windows 主机，可以用 ssh 客户端 PuTTY 来做：

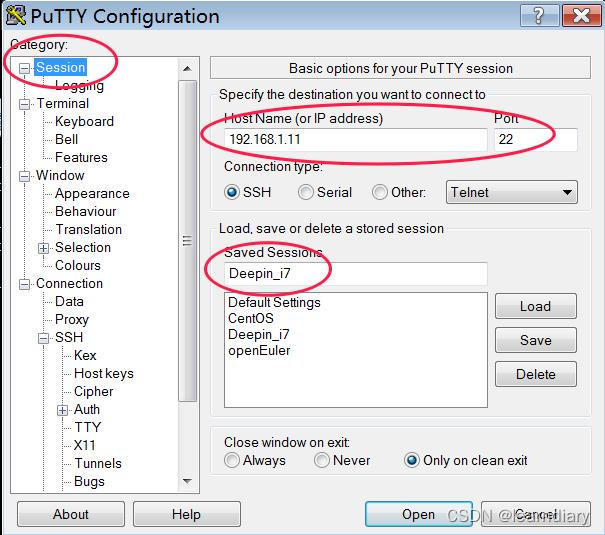

1、点击 PuTTY 左侧的 “Session”，在 “Host Name(or IP address)” 和 “Port” 中分别填上 C 的 IP 192.168.1.11 和 ssh 端口 22，”Connection type” 保持 “SSH” 不变，“Saved Sessions” 取一个名字，如“Deepin_i7”；

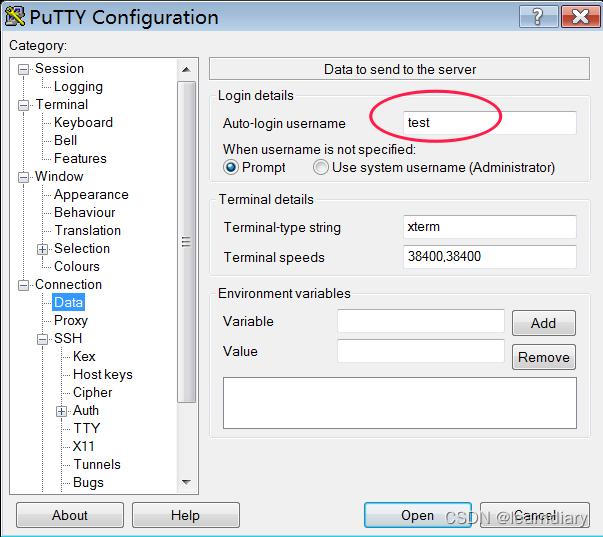

2、点击左侧的“Connection”->“Data”，在右侧“Auto-login username”中填上 ssh 登录的用户名 “test”；

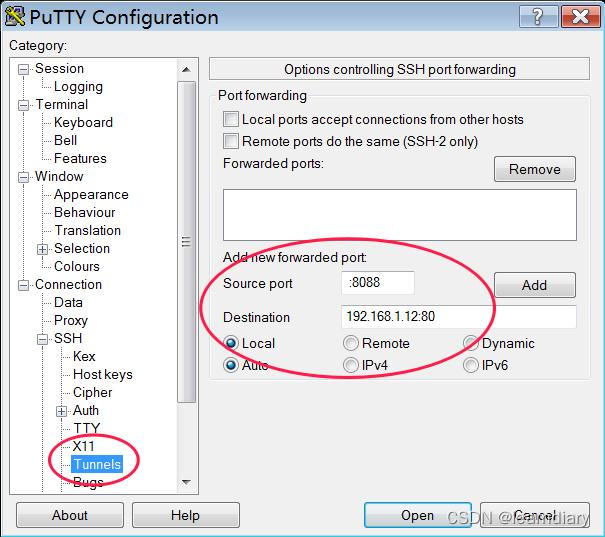

3、点击左侧的“Connection”->“SSH”->“Tunnels”，在右侧的“Source port” 填写“ :8088”（即一个空格+冒号+8088），“Destination” 填写“192.168.1.12:80”，下面不变，点击“ADD” 按纽（注意，如果“Source port”不填空格+冒号，点选上面的“Local ports accept connections from other hosts”也是一样的效果）；

或者：

4、点击左侧“Session”，点击右侧的“Save”按纽保存“Deepin_i7”的配置；
5、点击右侧下方“open”按纽，如是初次登录，会跳出一些验证提示，点击”Accept”同意就行，然后输入”test”用户的登录密码，进入 Deepin_i7 主机。同时转发成功。
这时，在 B 主机 openEuler 上，访问 http://10.0.0.1:8088 就行了。

三、反向转发
把 C 的 8088 转发到 B 的 80 端口，使 D 访问 C 的 8088 端口从而访问到 B 的 http 服务。
首先设置 C 的 /etc/ssh/sshd_config 的 Gateway = yes 。
如果 A 是 Linux 主机，可以在 A 中执行 ssh 客户端命令如下：
ssh -p 22 -R 8088:10.0.0.2:80 test@192.168.1.11
这里 A 是 Windows 主机，可以用 ssh 客户端 PuTTY 来做：
在上面“Deepin_i7”的配置基础上，直接进入第3步：
3、点击左侧的“Connection”->“SSH”->“Tunnels”，在右侧的“Source port” 填写“8088”，“Destination” 填写“10.0.0.2:80”，下面选择“Remote”，点击“ADD” 按纽（注意，这个反向转发的配置可以和上面的正向配置项并存的）；

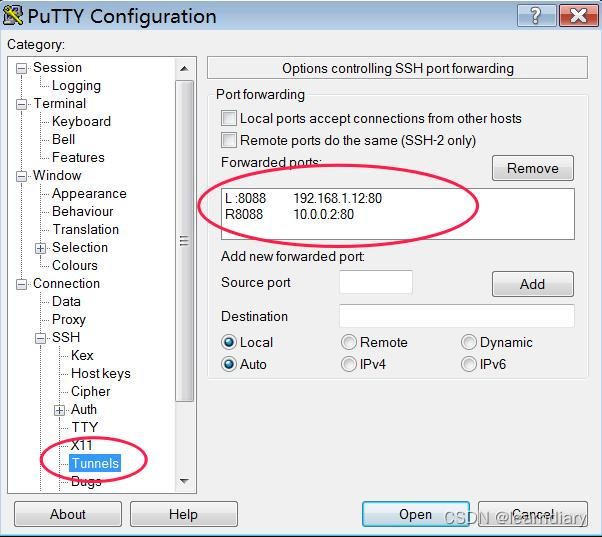

点击了“Add”按纽后和上面正向转发并存时的样子如下：

4、点击左侧“Session”，点击右侧的“Save”按纽保存“Deepin_i7”的配置；
5、点击右侧下方“open”按纽，然后输入”test”用户的登录密码，进入 Deepin_i7 主机。同时转发成功。
这时，在 D 主机 CentOS 上，访问 http://192.168.1.11:8088 就行了。



四、后记
现在的 Windows 有内置的 WSL（即 Windows 的 Linux 子系统），里面的 ssh 客户端命令行应该也能做到原生 Linux 下的 ssh 一样的功能，我没有测试过。有兴趣的朋友不妨一试。
