上次我们学习了动态路由协议里面的第一个协议---rip(路由信息协议),比较容易掌握。今天我们再学习第二种动态路由协议---OSPF协议!
OSPF协议---开放式最短路径优先,是无类别链路状态路由协议(自治系统路由协议),基于IP协议进行数据封装,其协议号是89,管理距离是110(华为路由器的AD为150),支持大型网络。
一、工作方式
1、更新机制--触发更新,存在周期更新30min、
2、更新方式--组播更新
1) 224.0.0.5 (串行链路中)
2) 224.0.0.6 DR/BDR(以太网环境中)
注:为减小多路访问网络中OSPF流量,OSPF会选择一个 指定路由器(DR)和一个备份指定路由器(BDR)。当多路访问网络发生变化时,DR负责更新其他所有OSPF 路由器。BDR会监控DR 的状态,并在当前DR发生故障时接替其角色。

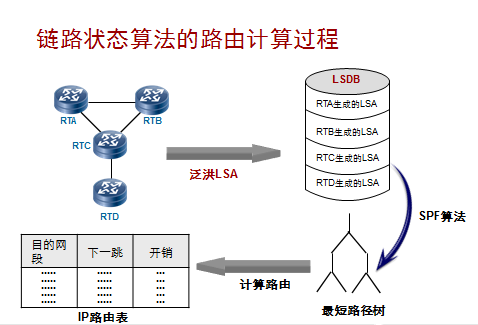

3、 更新内容--LSA——链路状态通告。存在于链路状态数据库(LSDB)中
支持等开销负载均衡,默认4条LSA,最大6条(1 2 3 4 5 7),ios版本12.4以后16条

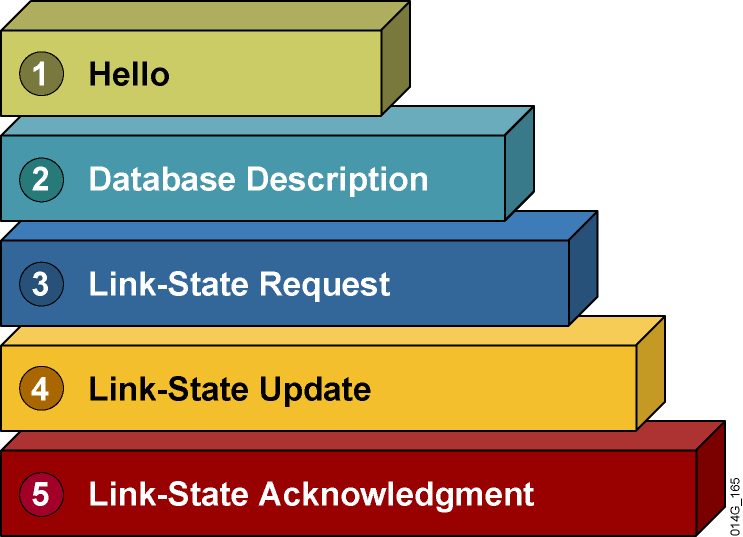

二、OSPF的数据包

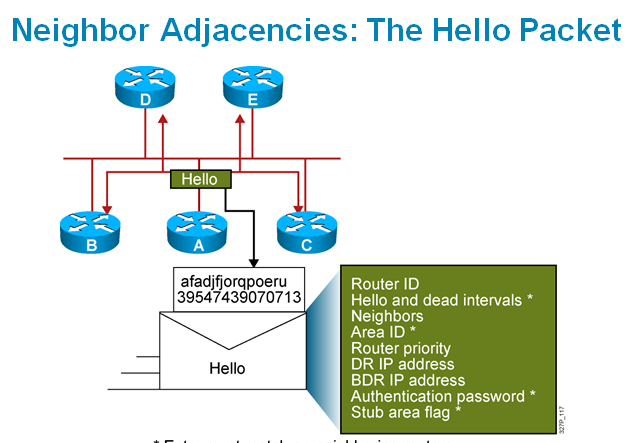

1. hello包 发现、维持和创建邻居关系 10s 40s
2. dbd 包 数据库摘要
