ERSPAN介绍

时下常用的网络监控和排错工具非SPAN（Switch Port Analyzer）莫属了，SPAN也通常被称作端口镜像。它可以让我们以旁路的方式来监控网络流量，不会对现网的业务造成干扰，同时将监控流量的副本发送到本地或远端的设备上。
SPAN可以在本地操作，将流量镜像到同一个源设备的其他端口（local SPAN）。
也可以远程镜像到其他与源设备二层相邻的网络设备上（RSPAN: remote span）
今天我们来聊一聊可以跨三层IP传输的远程网络流量监控技术——ERSPAN（Encapsulated Remote Switch Port Analyzer），即在SPAN的基础上扩展了encapsulated remote的特性。

原理

首先，我们来看一下ERSPAN的特性：

GRE封装
将源端口报文复制一份通过GRE（Generic Routing Encapsulation）封装发送到目的服务器进行解析，采集服务器的物理位置不受限制
过滤：base + offset偏移过滤指定字段
借助芯片的UDF（User Defined Field）特性，通过专家级扩展列表基于Base域进行1~126字节的任意偏移，对会话关键字进行匹配实现会话的可视化，例如针对TCP三次握手、RDMA会话的可视
采样比例
支持设置采样率
报文截取
支持报文截取长度，降低目标服务器压力。

在这里插入图片描述

ERSPAN的封装格式

ERSPAN的报文基于GRE封装，并通过以太网转发到任何IP路由可达的地方。当前ERSPAN主要应用在IPv4网络，未来对IPv6的支持也会是一个刚需。

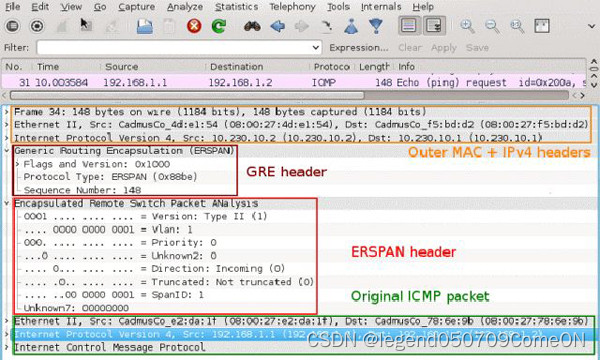

下面是一个ICMP报文的镜像抓包：
在这里插入图片描述

ERSPAN types

ERSPAN协议经过长期发展，随着能力的增强形成多个版本，称为"ERSPAN Types”，不同Type具有不同的帧头部格式。

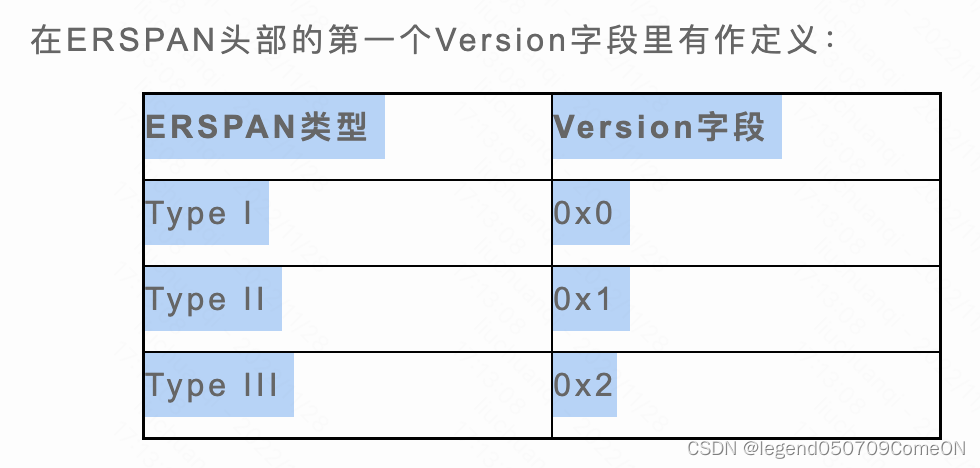

在ERSPAN头部的第一个Version字段里有作定义：
在这里插入图片描述
另外在GRE头部中的Protocol Type字段也有指明内部的ERSPAN类型，Protocol Type字段值为0x88BE表示是ERSPAN Type II;
0x22EB 表示是ERSPAN Type III。

type 1

Type I的ERSPAN帧直接将IP+GRE封装在原始镜像帧头部之上，这种封装方式在原始帧之上增加了38字节：14(MAC) + 20 (IP) + 4(GRE)。

这种格式的优势在于其头部尺寸紧凑，减少传输过程的开支，但因为其将 GRE Flag和Version字段全部设置为0，即不携带任何拓展字段，也导致Type I并没有大规模应用

type 2

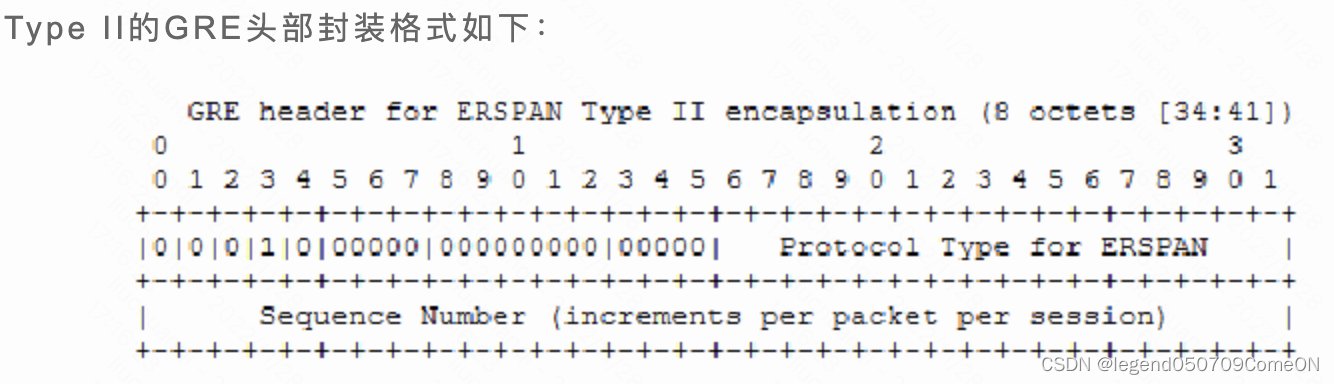

在Type II中，GRE头部中的C, R, K, S,s, Recur, Flags, Version字段，除了S字段为1，其余字段皆为0，所以Sequence Number字段会出现在Type II的GRE头部中。

有seq num 即意味着Type II可以确保接收GRE报文的次序，不会出现因为网络故障，导致收到一堆无序的GRE报文之后无法排序的情况。

注:
另外，ERSPAN Type II的帧格式还增加了8字节的ERSPAN头部在GRE头部和原始镜像帧之间。

值得注意的是，在实现中，镜像帧并没有包含原始帧的FCS字段，作为替代的是基于整个ERSPAN重新计算的新CRC值。这意味着接收设备无法检验原始帧的CRC正确性，我们只能假设仅仅是未损坏的帧被镜像了。

type 3

Type III引入了一个更大、更灵活的复合报头，以满足日益复杂和多样化的网络监控场景，包含且不限于网络管理、入侵检测、性能和延迟分析等。这些场景需要知道镜像帧的所有原始参数，并包括那些不存在于原始帧本身的内容。

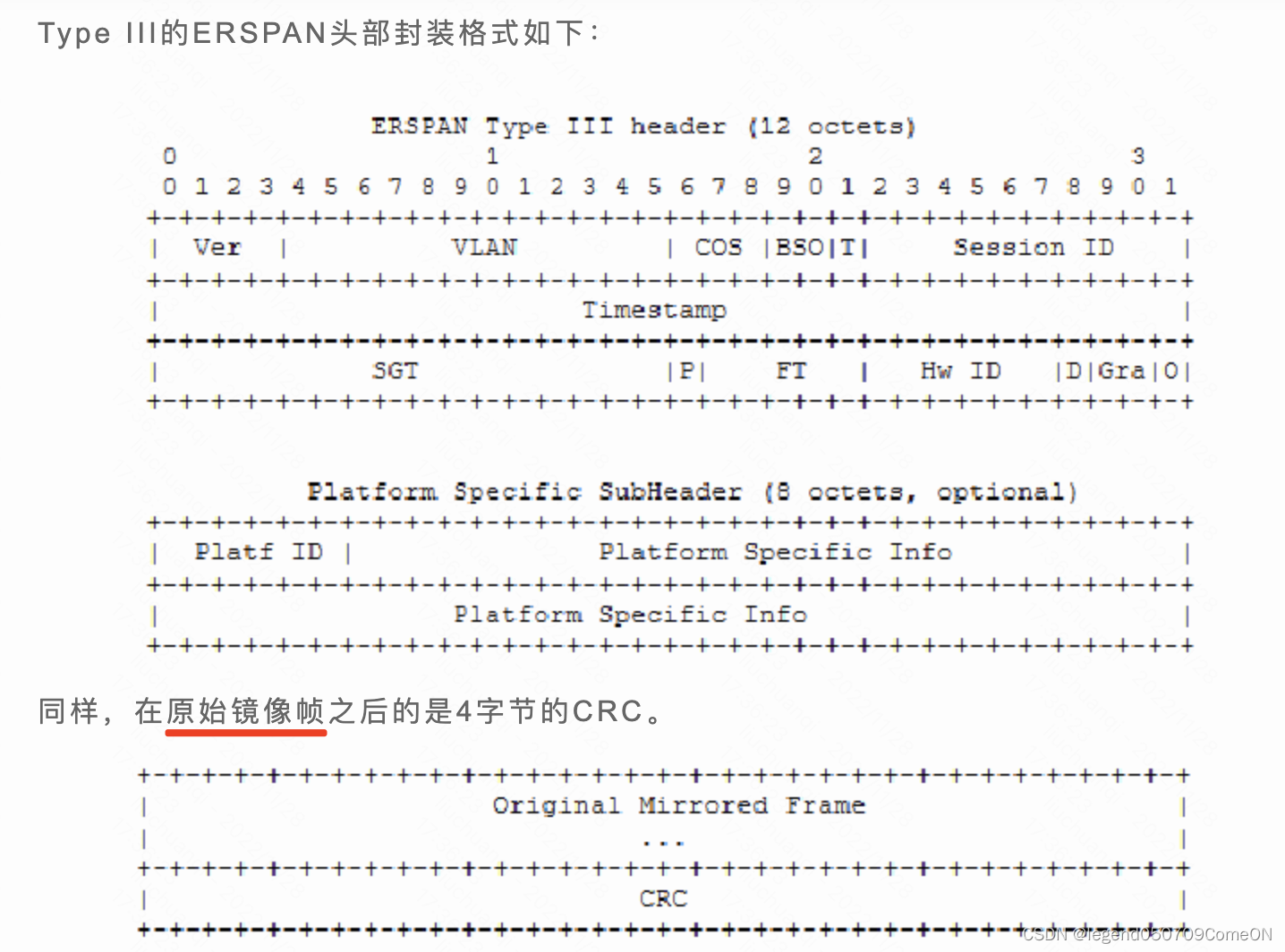

ERSPAN Type III复合报头包括一个强制的12字节头部和一个可选的8字节平台特定子头部；如下所示：
在这里插入图片描述
从Type III的头部格式中可以看到，除了在Type II的基础上保留了Ver、VLAN、COS、T、Session ID字段之外，还新增了很多特有的字段，如

BSO
用来表示通过ERSPAN承载的数据帧的负载完整性，00是没问题的帧、11是有问题的帧、01是短帧、11是超大帧；
Timestamp
从与系统时间同步的硬件时钟里面导出，这32比特的字段至少支持100微秒的时间戳粒度
P与FT（Frame Type）
前者用来指明ERSPAN承载的是以太网协议帧（PDU帧），后者用来指明是以太网帧还是IP包
HW ID
在系统内ERSPAN引擎的唯一标识符；
Gra (Timestamp Granularity)
用来定义时间戳的颗粒度，如00b代表100微秒粒度，01b代表100纳秒粒度，10b代表IEEE 1588粒度，11b则需要结合平台特定子头部来实现更高精的粒度；

此外，在镜像帧的过程中，也可以在每个ERSPAN帧中添加关键时间戳信息以及其他信息字段。
通过ERSPAN自身的各种特征头部，我们可以实现更为精细化的网络流量分析，接下来只需要在ERSPAN进程中挂载相应的ACL，来匹配我们感兴趣的网络流量即可。

拓展

在数据中心网络规模日益庞大，网络流量日益复杂，而对网络运维要求日益精细的今天，ERSPAN是必不可少的工具之一。

随着运维自动化程度越来越高，Netconf、RESTconf、gRPC等技术在网络自动化运维中受到广大运维同学的欢迎，利用gRPC来作为镜像流量回传的底层协议也具有诸多优势。如：基于HTTP/2协议，可以支持同一连接下串流推送机制；使用ProtoBuf编码，比JSON格式的信息大小降低了一半，可以使数据传输更加快捷和高效。试想一下，如果利用ERSPAN对感兴趣流镜像之后，再利用gRPC上送到分析服务器，是不是就会极大提高网络自动化运维的能力和效率呢。
