GVRP原理及配置示例---vlan属性动态注销配置示例

GARP简介

        GVRP（GARP VLAN Registration Protocol）：vlan属性动态注册协议

        GARP（Generic Attribute Registration Protocol）：通用属性注册协议

        在涉及GVRP协议的应用时，我们通常将交换机上手工创建的VLAN称为静态VLAN,而将交换机利用GVRP协议自动创建的VLAN称为动态VLAN。GVRP协议提供了一种在交换机之间传递VLAN属性的机制，其主要作用是自动实现VLAN信息在交换机上的动态注册过程和注销过程。交换机上部署了GVRP协议后，用户只需要对少量的交换机进行静态VLAN配置，便可将这些VLAN配置信息传递并应用到其他的交换机上。

注意：GVRP协议只适用于vlan的trunk接口，access和hybrid接口都配置不了GVRP协议。

        通过手工创建的 VLAN 称为静态VLAN，通过 GVRP 协议创建的 VLAN 称为动态 VLAN。

        GVRP 有三种注册模式，不同注册模式对静态 VLAN 和动态 VLAN 的处理方式也不同。

        1. Normal 模式：该模式下的端口允许进行动态 VLAN 的注册或注销，并允许发送动态和静态 VLAN 的声明。

        2. Fixed 模式：该模式下的端口禁止进行动态 VLAN 的注册或注销，且只允许发送静态 VLAN 的声明。也就是说，该模式下的 Trunk 端口，即使允许所有 VLAN 通过，实际通过的 VLAN 也只能是手工创建的那部分 VLAN。

        3. Forbidden 模式：该模式下的端口禁止进行动态 VLAN 的注册或注销，且只允许发送 VLAN 1（默认） 的声明。也就是说，该模式下的 Trunk 端口，即使允许所有 VLAN 通过，实际通过的 VLAN 也只能是 VLAN 1。

VLAN属性动态注销过程

当一些终端不属于某一动态vlan时，进行vlan属性动态注销配置。

vlan属性注销是双向的，先单向注销完成后，再反向注销。

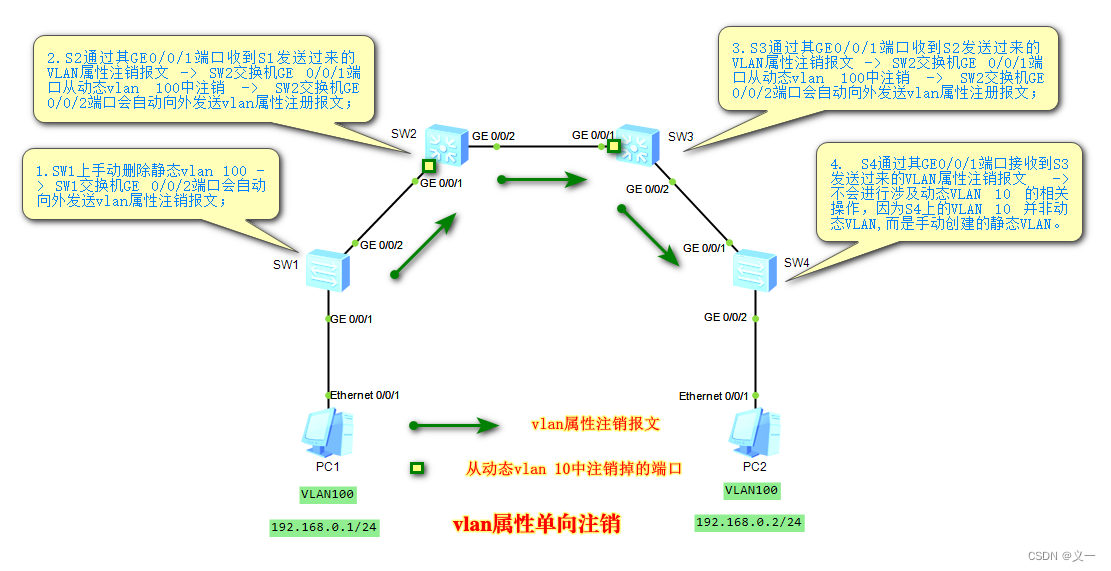

vlan属性单向注销

         1. SW1上手动删除静态vlan 100 -> SW1交换机GE 0/0/2端口会自动向外发送vlan属性注销报文；

        2. SW2通过其GE0/0/1端口收到SW1发送过来的VLAN属性注销报文 -> SW2交换机GE 0/0/1端口从动态vlan 100中注销 -> SW2交换机GE 0/0/2端口会自动向外发送vlan属性注册报文；

        3. SW3通过其GE0/0/1端口收到SW2发送过来的VLAN属性注销报文 -> SW2交换机GE 0/0/1端口从动态vlan 100中注销 -> SW2交换机GE 0/0/2端口会自动向外发送vlan属性注册报文；

        4. SW4通过其GE0/0/1端口接收到SW3发送过来的VLAN属性注销报文 -> 不会进行涉及动态VLAN 10 的相关操作，因为SW4上的VLAN 10 并非动态VLAN,而是手动创建的静态VLAN。

         注意：
       （1）只有从链路上接收到VLAN属性注销报文的端口才会从相应的动态VLAN中被注销，所以S2的GE0/0/2端口现在并未从动态VLAN 100中被注销。
       （2）由于此时S2上的动态VLAN 100中还存在GE0/0/2端口，所以S2.上的动态VLAN 100还会继续存在。

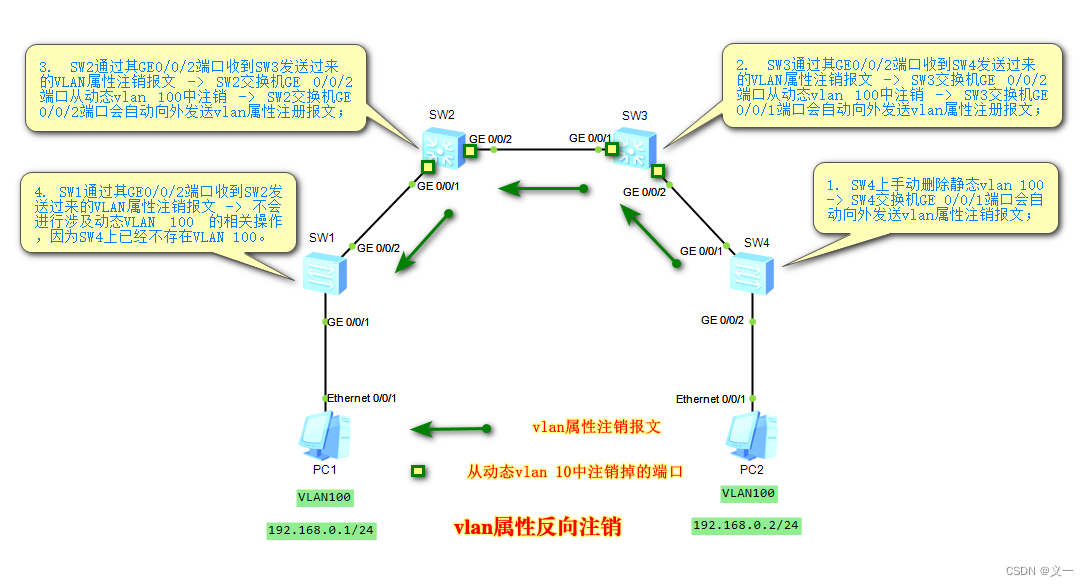

vlan属性反向注销

         1. SW4上手动删除静态vlan 100 -> SW4交换机GE 0/0/1端口会自动向外发送vlan属性注销报文；

        2. SW3通过其GE0/0/2端口收到SW4发送过来的VLAN属性注销报文 -> SW3交换机GE 0/0/2端口从动态vlan 100中注销 -> SW3交换机GE 0/0/1端口会自动向外发送vlan属性注册报文；

        3. SW2通过其GE0/0/2端口收到SW3发送过来的VLAN属性注销报文 -> SW2交换机GE 0/0/2端口从动态vlan 100中注销 -> SW2交换机GE 0/0/2端口会自动向外发送vlan属性注册报文；

        4. SW1通过其GE0/0/2端口收到SW2发送过来的VLAN属性注销报文 -> 不会进行涉及动态VLAN 100 的相关操作，因为SW4上已经不存在VLAN 100。

代码段

system-view
sysname SW1
gvrp
vlan 100
int gi 0/0/1
port link-type access
port default vlan 100
int gi 0/0/2
port link-type trunk
port trunk allow-pass vlan 100
gvrp
undo vlan 100\\删除vlan 100后，SW1就会向外发送vlan属性注销报文。

system-view
sysname SW2
gvrp
int gi 0/0/1
port link-type trunk
port trunk allow-pass vlan 100
gvrp
int gi 0/0/2
port link-type trunk
port trunk allow-pass vlan 100
gvrp

system-view
sysname SW3
gvrp
int gi 0/0/1
port link-type trunk
port trunk allow-pass vlan 100
gvrp
int gi 0/0/2
port link-type trunk
port trunk allow-pass vlan 100
gvrp

system-view
sysname SW4
gvrp
vlan 100
int gi 0/0/1
port link-type trunk
port trunk allow-pass vlan 100
gvrp
int gi 0/0/2
port link-type access
port default vlan 100
undo vlan 100\\删除vlan 100后，SW1就会向外发送vlan属性注销报文。

        SW1和SW4都删除vlan 100后，SW1、SW2、SW3和SW4交换机才会注销动态vlan 100。

测试验证：

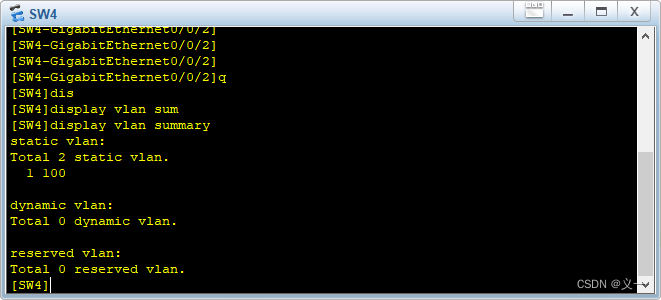

SW1和SW4交换机未删除vlan 100：

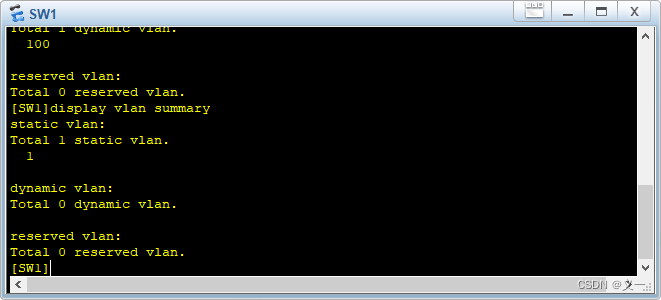

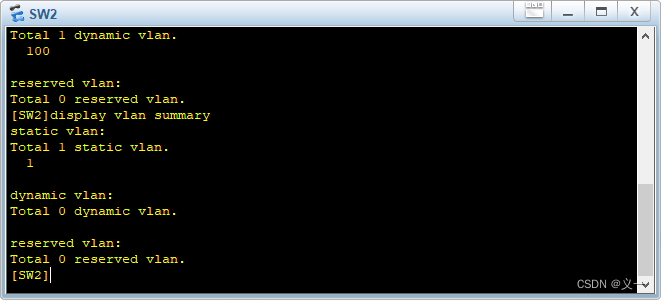

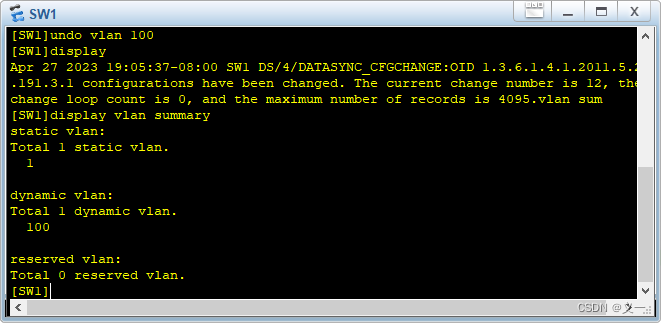

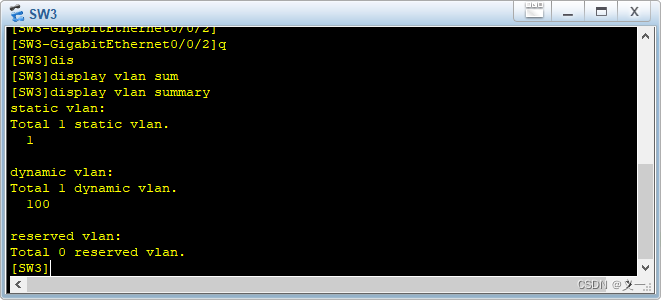

SW1交换机删除vlan 100：

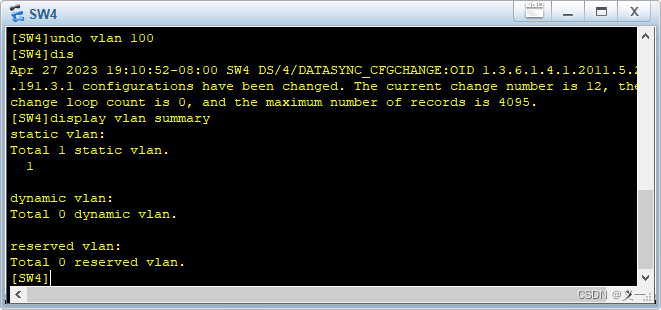

 SW4交换机删除vlan 100：

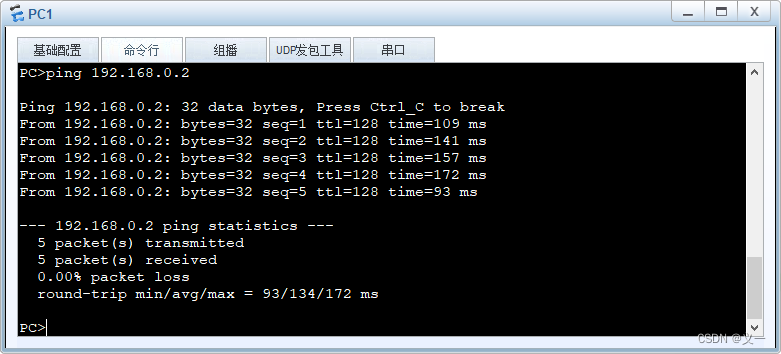

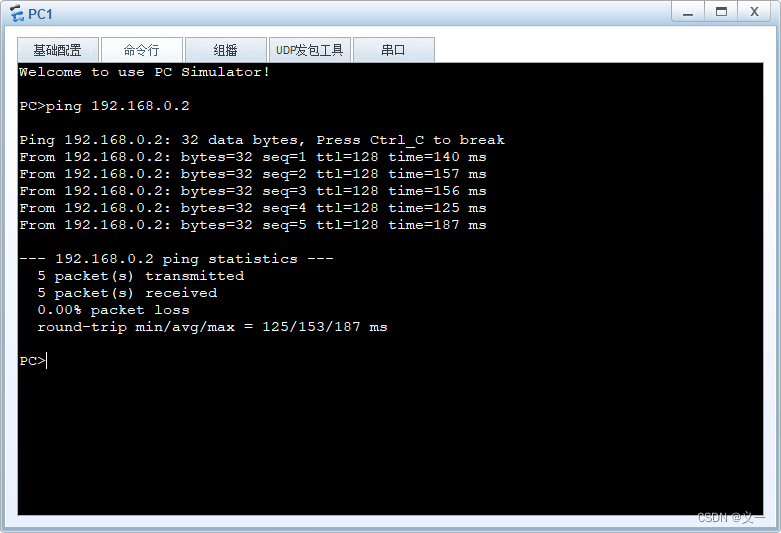

         因为所有交换机都注销了vlan 100，所有交换机端口都属于默认vlan 1，所以PC1可以ping通PC2。
