华为Smart Link协议工作原理及示例配置

一、Smart link （智能链接）技术产生背景---为解决什么问题而产生的技术

        以太网中为提高网络可靠性，通常采用双归属上行方式组网，即1台交换机同时连接两台上行交换机，但这样组网在二层网络中可能产生环路问题。可以用STP技术解决这个问题，但STP收敛时间长，当主链路故障时，将流量切换到备用链路，只能达到秒级收敛速度，会导致大量数据丢失，不适合对收敛时间要求高的组网环境。
        针对上述问题，华为公司开发了Smart Link私有协议，其主要作用是在特定环境（常用于双上行组网环境）下替代STP协议，实现快速（毫秒级）链路切换。

        注意：Smart Link协议和STP协议是互斥的，即，运行Smart Link协议的交换机不能运行STP协议，运行STP协议的交换机不能运行Smart Link协议。

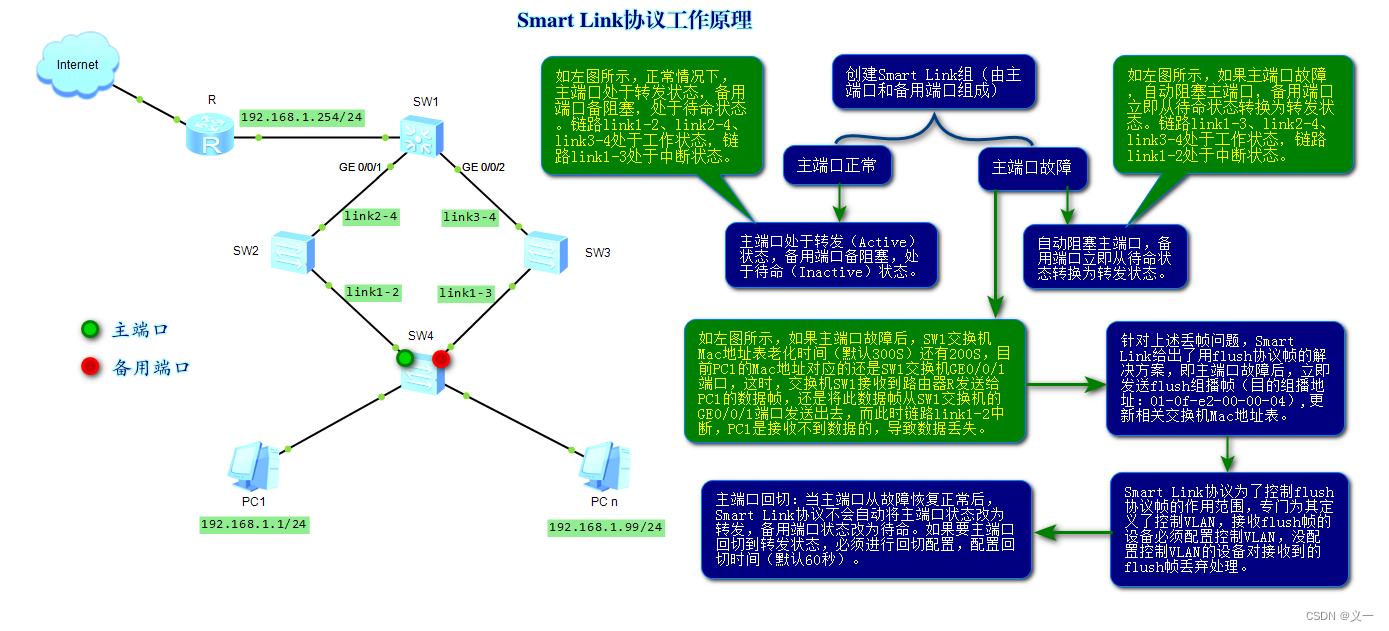

二、Smart Link协议工作原理

配置思路

（1）创建Smart Link组，将相应的端口加入Smart Link组，并指定主端口和备用端口；
（2）使能Flush帧发送功能；
（3）使能Flush帧接收功能；
（4）配置Flush帧的控制vlan；
（5）使能Smart Link回切功能；
（6）使能Smart Link功能。

三、示例测验

示例场景

        接入层交换机通过两台交换机双上行连接到核心交换机。针对此双上行组网，为了实现主备链路冗余备份及故障后的快速迁移，部署使用Smart Link技术。

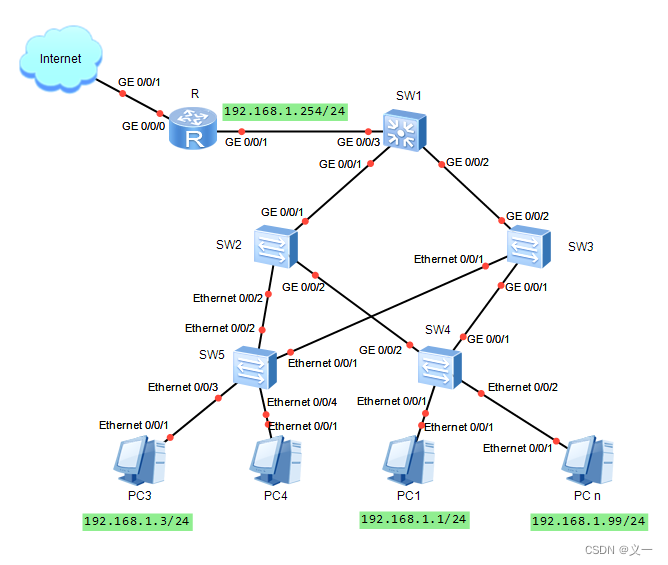

拓扑图

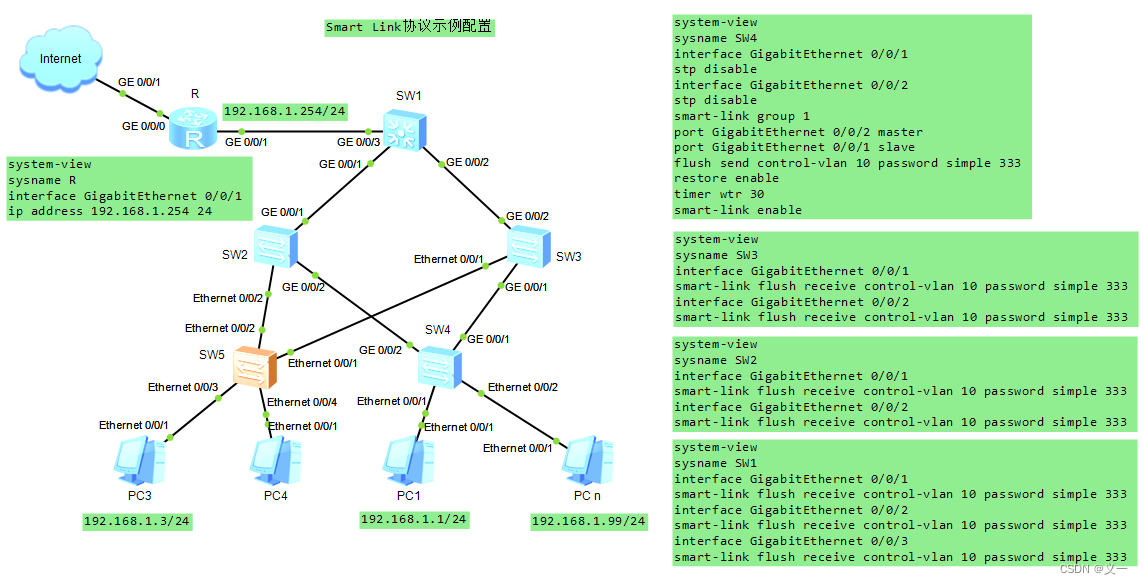

 代码段

system-view
sysname SW1
interface GigabitEthernet 0/0/1
smart-link flush receive control-vlan 10 password simple 333
interface GigabitEthernet 0/0/2
smart-link flush receive control-vlan 10 password simple 333
interface GigabitEthernet 0/0/3
smart-link flush receive control-vlan 10 password simple 333

system-view
sysname SW2
interface GigabitEthernet 0/0/1
smart-link flush receive control-vlan 10 password simple 333
interface GigabitEthernet 0/0/2
smart-link flush receive control-vlan 10 password simple 333

system-view
sysname SW3
interface GigabitEthernet 0/0/1
smart-link flush receive control-vlan 10 password simple 333
interface GigabitEthernet 0/0/2
smart-link flush receive control-vlan 10 password simple 333

system-view
sysname SW4
interface GigabitEthernet 0/0/1
stp disable
interface GigabitEthernet 0/0/2
stp disable
smart-link group 1
port GigabitEthernet 0/0/2 master
port GigabitEthernet 0/0/1 slave
flush send control-vlan 10 password simple 333
restore enable
timer wtr 30
smart-link enable

system-view
sysname SW5
interface Ethernet 0/0/1
stp disable
interface Ethernet 0/0/2
stp disable
smart-link group 2
port Ethernet 0/0/1 slave
port Ethernet 0/0/2 master
flush send control-vlan 10 password simple 333
restore enable
timer wtr 30
smart-link enable

system-view
sysname R
interface GigabitEthernet 0/0/1
ip address 192.168.1.254 24

代码解释

<Huawei>system-view
[Huawei]sysname SW4
[SW4]interface GigabitEthernet 0/0/1
[SW4-GigabitEthernet0/0/1]stp disable \\关闭STP生成树功能
[SW4-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[SW4-GigabitEthernet0/0/2]stp disable \\关闭STP生成树功能
[SW4]smart-link group 1 \\创建smart-link组1
[SW4-smlk-group1]port GigabitEthernet 0/0/2 master \\将GE0/0/2设置为smart-link的主端口
[SW4-smlk-group1]port GigabitEthernet 0/0/1 slave \\将GE0/0/1设置为smart-link的备用端口
[SW4-smlk-group1]flush send control-vlan 10 password simple 333 \\配置Flush帧的控制vlan 10
[SW4-smlk-group1]restore enable \\开启回切功能
[SW4-smlk-group1]timer wtr 30 \\设置回切时间为30秒
[SW4-smlk-group1]smart-link enable \\开启smart-link

system-view
sysname SW3
interface GigabitEthernet 0/0/1
smart-link flush receive control-vlan 10 password simple 333 \\配置Flush帧的控制vlan 10
interface GigabitEthernet 0/0/2
smart-link flush receive control-vlan 10 password simple 333 \\配置Flush帧的控制vlan 10

其他交换机代码解释参照SW3和SW4交换机 。

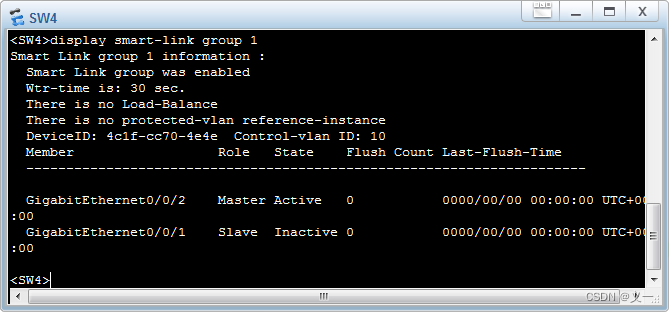

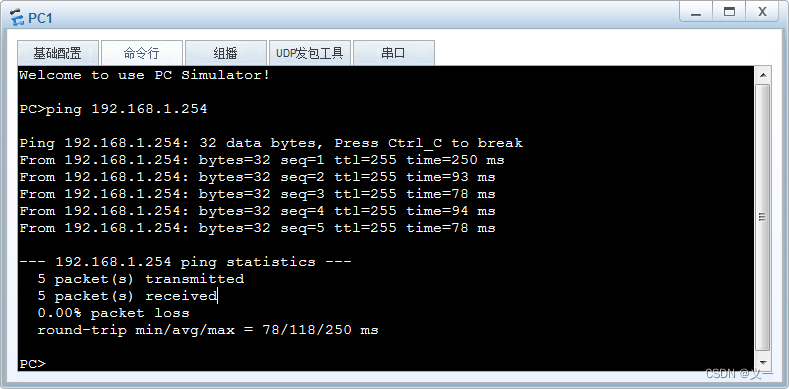

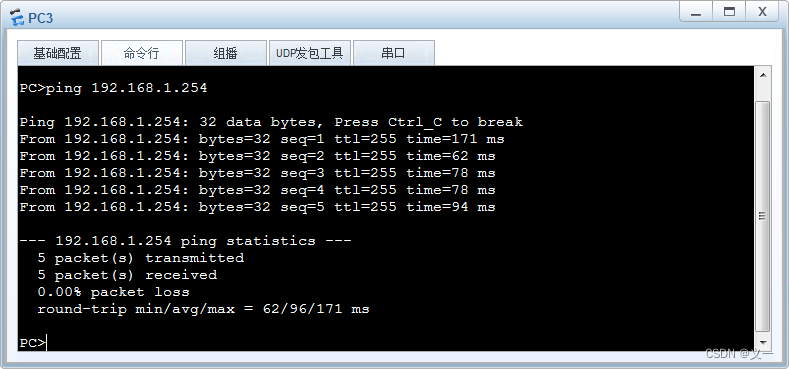

测试验证
