数据可视化之 Echarts：开启数据之美的奇妙之旅

本文链接：https://blog.csdn.net/lemeje/article/details/143625966

一、引言

在当今数据驱动的时代，数据可视化成为了从海量数据中提取有价值信息的关键手段。Echarts 作为一款功能强大、开源且高度灵活的 JavaScript 数据可视化库，被广泛应用于各个领域。它能够帮助我们将复杂的数据以直观、生动的图表形式展现出来，无论是在数据分析、商业智能还是在网页开发中都有着重要的地位。本文将深入探讨 Echarts 的核心功能以及其丰富的配置项在绘图中的应用，带领大家领略数据可视化的魅力。

二、Echarts 简介

Echarts 是由百度开发的一款可视化图表库，它支持多种常见的图表类型，如柱状图、折线图、饼图、散点图、地图等。它基于 HTML5 的 Canvas 技术，具有良好的跨平台性，可以在现代浏览器中流畅运行。

Echarts 的优势在于其简洁易用的 API。开发者只需要准备好数据，并通过 JavaScript 代码配置相应的参数，就可以轻松创建出美观且具有交互性的图表。而且，Echarts 提供了丰富的文档和示例，即使是初学者也能快速上手。

三、Echarts 的基本使用流程

（一）引入 Echarts 库

首先，我们需要在 HTML 文件中引入 Echarts 的 JavaScript 文件。可以通过以下几种方式：

1.从官网下载并本地引入：下载 Echarts 的压缩包，将echarts.min.js文件引入到 HTML 中，例如：

<script src="echarts.min.js"></script>

2.使用 CDN：利用内容分发网络（CDN）引入 Echarts，这样可以加快加载速度，例如：

<script src="https://cdn.jsdelivr.net/npm/echarts@5.4.2/dist/echarts.min.js"></script>

（二）准备一个 DOM 容器

在 HTML 中创建一个用于放置图表的 DOM 元素，例如：

<div id="main" style="width: 600px;height:400px;"></div>

（三）初始化 Echarts 实例并配置

在 JavaScript 中，通过echarts.init方法初始化一个 Echarts 实例，并使用setOption方法来配置图表的各种参数，如下：

// 获取 DOM 元素
var myChart = echarts.init(document.getElementById('main'));

// 配置图表选项
var option = {
    // 这里是各种配置项，如标题、坐标轴、数据系列等
    title: {
        text: '示例图表'
    },
    xAxis: {
        type: 'category',
        data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日']
    },
    yAxis: {
        type: 'value'
    },
    series: [
        {
            type: 'bar',
            data: [120, 200, 150, 80, 70, 110, 130]
        }
    ]
};

// 使用配置项绘制图表
myChart.setOption(option);

四、Echarts 配置项详解

（一）标题（title）配置

标题是图表的重要组成部分，它可以帮助用户快速了解图表的主题。在 Echarts 中，标题的配置项包括：

text：标题的文本内容。
subtext：副标题的文本内容。
left、right、top、bottom：标题的位置，可以是具体的像素值、百分比或者相对位置（如center）。

例如：

title: {
    text: '年度销售量总额分析',
    subtext: '2024年数据',
    left: 'center',
    top: 20
}

（二）坐标轴（axis）配置

坐标轴分为 x 轴和 y 轴，不同类型的图表可能需要不同类型的坐标轴。

x 轴（xAxis）
- type：坐标轴类型，常见的有category（类目轴，适用于离散数据）、value（数值轴，适用于连续数据）、time（时间轴）等。
- data：当type为category时，这里是坐标轴的数据列表。
- axisLabel：坐标轴刻度标签的相关配置，如rotate（旋转角度）、formatter（格式化函数）等。
y 轴（yAxis）：与 x 轴类似，也有type、axisLabel等配置项，同时还可以设置min、max来限定坐标轴的范围。

例如，对于柱状图的坐标轴配置：

xAxis: {
    type: 'category',
    data: ['产品 A', '产品 B', '产品 C', '产品 D'],
    axisLabel: {
        rotate: 30
    }
},
yAxis: {
    type: 'value',
    min: 0,
    max: 500
}

（三）数据系列（series）配置

数据系列是 Echarts 图表的核心部分，它决定了图表的类型和数据展示方式。

类型（type）：如bar（柱状图）、line（折线图）、pie（饼图）、scatter（散点图）等。不同类型有其特定的配置项。
数据（data）：与图表类型相关的数据。对于柱状图和折线图，数据是一个数组，表示每个数据点的值；对于饼图，数据是一个包含name（名称）和value（值）的对象数组。
其他配置：例如，对于柱状图可以设置barWidth（柱条宽度），对于折线图可以设置smooth（是否平滑曲线）等。

以折线图为例：

series: [
    {
        type: 'line',
        data: [10, 20, 30, 40, 50],
        smooth: true,
        lineStyle: {
            color: 'blue',
            width: 2
        }
    }
]

（四）图例（legend）配置

图例用于标识不同的数据系列，用户可以通过图例来控制数据系列的显示和隐藏。配置项包括：

data：图例的数据列表，通常与数据系列中的name相对应。
type：图例的类型，如plain（普通图例）、scroll（可滚动图例，当数据系列较多时使用）。
left、right、top、bottom：图例的位置。

例如：

legend: {
    data: ['销售额', '利润'],
    right: 10,
    top: 20
}

（五）交互性配置

Echarts 提供了丰富的交互功能，如缩放、数据提示框（tooltip）、数据区域缩放（dataZoom）等。

1.数据提示框（tooltip）

trigger：触发类型，常见的有item（数据项触发，如鼠标移到柱状图的柱子上）、axis（坐标轴触发，如鼠标移到 x 轴上）。
formatter：格式化函数，用于自定义提示框的内容。

例如：

tooltip: {
    trigger: 'item',
    formatter: function (params) {
        return params.name + ':' + params.value;
    }
}

2.数据区域缩放（dataZoom）：可以让用户在图表上选择一个区域进行缩放查看细节。配置项包括type（如slider表示滑动条类型、inside表示在图表内部通过鼠标滚轮缩放）、start和end（缩放的起始和结束比例）等。

例如：

dataZoom: [
    {
        type: 'slider',
        start: 0,
        end: 100
    }
]

五、简单实践案例

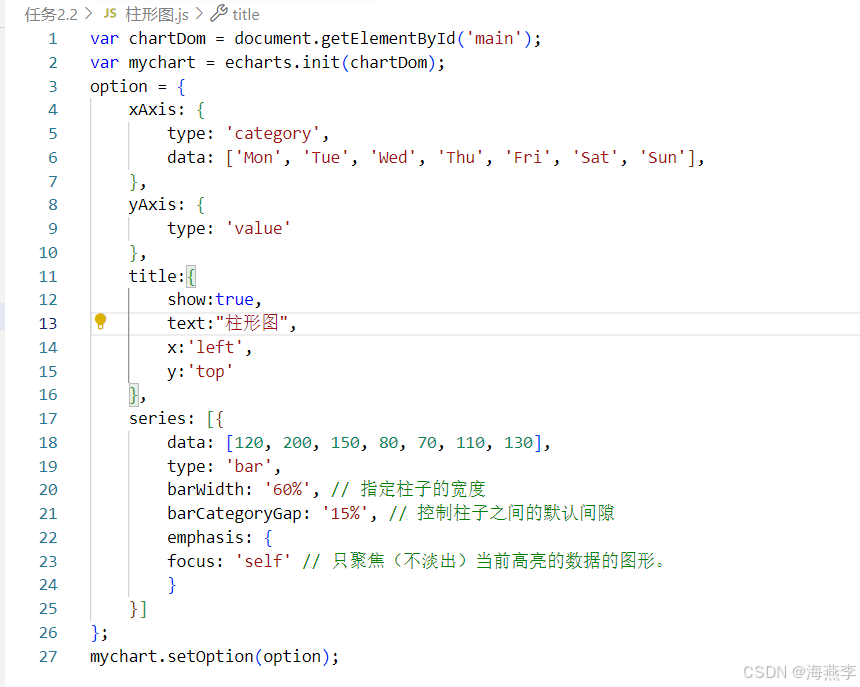

下面是一个简单echarts图形案例实践：

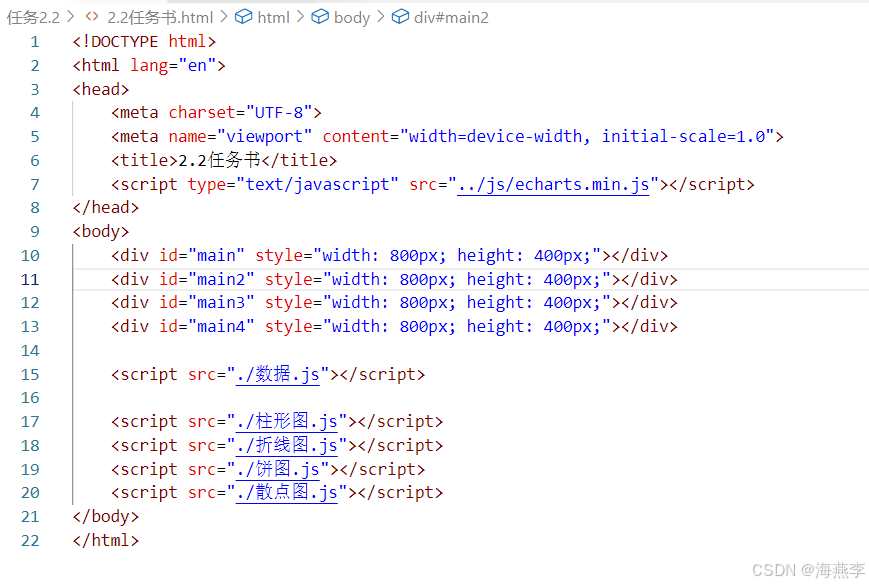

这里用了HTML引入JavaScript：

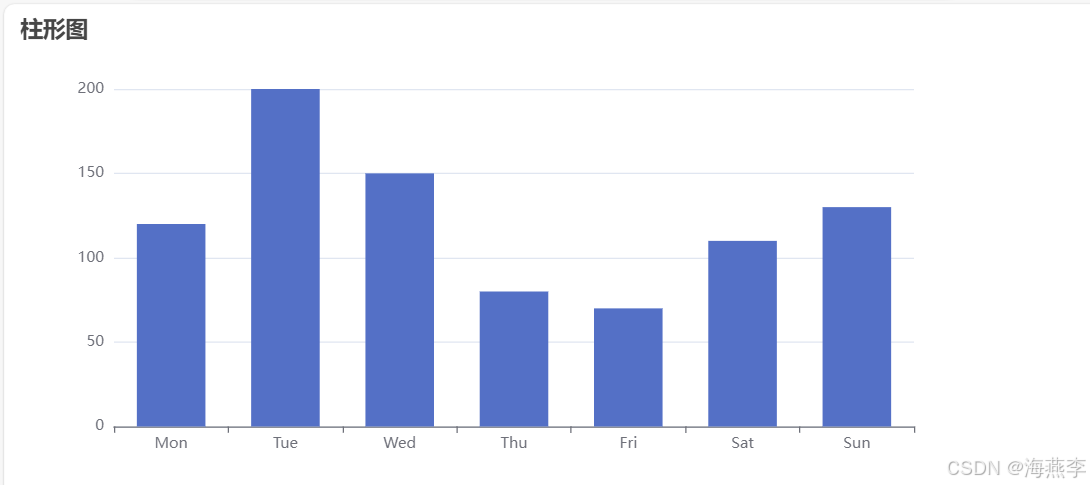

效果图：

六、学习 Echarts 的心得

Echarts 是一个不断发展和更新的库，新的功能和特性不断涌现。这就要求我们保持持续学习的态度，关注官方的更新信息，学习新的技术和方法。同时，通过参与社区论坛和与其他开发者交流，我了解到了更多关于 Echarts 的高级应用和技巧，这些都进一步拓宽了我的视野，让我在数据可视化的道路上不断前行，探索更多的可能性。

总之，学习 Echarts 是一次充满挑战和乐趣的旅程，它不仅让我掌握了一门强大的数据可视化工具，更让我在数据处理和展示方面有了更深入的思考和实践。
