Android 5.0新控件 CardView 介绍及使用详情
A FrameLayout with a rounded corner background and shadow
一个具有圆角的背景和阴影的FrameLayout

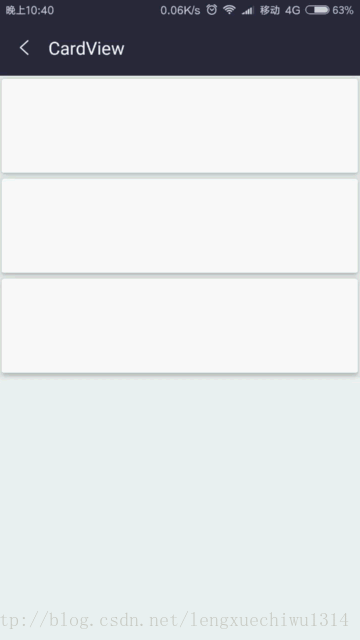

先上图
使用方法
1.首先,gradle添加依赖
dependencies {
compile ‘com.android.support:cardview-v7:24.2.0‘
}
2.XML中添加CardView
<android.support.v7.widget.CardView
android:layout_width="match_parent"
android:layout_height="100dp"
android:clickable="true"
android:foreground="?android:attr/selectableItemBackground"
android:stateListAnimator="@drawable/lift_on_touch"
app:cardCornerRadius="2dp"
app:cardPreventCornerOverlap="false"
app:cardUseCompatPadding="true"/>
3.介绍下相关的API
cardBackgroundColor 设置CardView的背景色
cardCornerRadius 设置CardView的圆角大小(官方建议为2dp)
cardElevation 设置CardView的Z轴高度
cardMaxElevation 设置CardView的Z轴最大高度值
cardUseCompatPadding 在Android 5.0之前的系统,CardView会自动添加一些额外的padding空间来绘制阴影部分,这也导致了以5.0为分界线的不同系统上CardView的尺寸大小不同。为了解决这个问题,有两种方法:第一种,使用不同API版本的dimension资源适配(也就是借助values和values-21文件夹中不同的dimens.xml文件);第二种,就是使用 setUseCompatPadding 属性,设置为true(默认值为false),让CardView在不同系统中使用相同的padding值
cardPreventCornerOverlap 这也是一个解决系统兼容的问题。在Android 5.0之前的系统,CardView不会裁剪内容元素以满足圆角需求,而是使用添加padding的替代方案,从而使内容元素不会覆盖CardView的圆角。而控制这个行为的属性就是cardPreventCornerOverlap,默认值为true。在本例中我们设置了该属性为false。
contentPadding 可代替普通padding等一些属性
contentPaddingLeft
contentPaddingTop
contentPaddingRight
contentPaddingBottom
4.Ripple效果
Cards一般都是可点击的,为此我们使用了android:foreground属性并使用系统的?android:attr/selectableItemBackground值,同时设置clickable为true
5.lift_on_touch
官网 Material motion 部分对交互动作规范的指导,Cards、Button等视图应该有一个触摸抬起(lift-on-touch)的交互效果,也就是在三维立体空间上的Z轴发生位移,从而产生一个阴影加深的效果,与Ripple效果共同使用,如效果图所示
实现这个效果也很简单,可以在 res/drawable 目录下建立一个 lift_on_touch.xml 文件
<selector xmlns:android="http://schemas.android.com/apk/res/android">
<item android:state_enabled="true" android:state_pressed="true">
<objectAnimator
android:duration="@android:integer/config_shortAnimTime"
android:propertyName="translationZ"
android:valueTo="8dp"
android:valueType="floatType"/>
</item>
<item>
<objectAnimator
android:duration="@android:integer/config_shortAnimTime"
android:propertyName="translationZ"
android:valueTo="2dp"
android:valueType="floatType"/>
</item>
</selector>
即通过属性动画动态改变translationZ值,沿着Z轴,从2dp到8dp变化。这里的差值范围也是有出处的,参考 Material motion。然后将其赋值给 android:stateListAnimator 属性即可。由于 stateListAnimator 属性只适用于Lollipop及以上版本,为了隐藏xml中的版本警告,可以指定 tools:targetApi=”lollipop”
总结
CardView简单来说是一个带有交互效果并可以包裹组件的一个容器,可以单独使用,也可用作ListView、RecyclerView等的Item
更多的使用规范可以参考Material Design | 材料设计风格官网(英文不好的同学可以使用谷歌浏览器,打开网页后右键点翻译成中文)
完整代码点我下载
