Linux Kernel Stack Overflow/Linux 内核栈溢出

不同于Linux应用程序的栈能够动态增长，Linux内核栈是固定的，并且比较小，比如Linux 2.6.x内核，在X86 32位架构上一般是4K或8K（在进行内核编译时，Kernel hacking下进行配置，默认8K），而在X86 64位架构上固定为8K。Linux内核会分配一页（4K stack）或两页连续（8K stack）不可交换（non-swappable）内存来作为内核栈使用。Linux 2.4.x内核在X86位架构上，内核栈固定为8K。

当一个进行运行在内核态时（比如通过系统调用），它就将开始使用它自己的内核栈，如果内核栈大小为8K，那么此时的触发的中断处理也将使用这个栈，如果内核栈大小为4K，那么此时的触发的中断处理则将使用单独的内核栈。

由于内核栈大小固定且比较小，很容易出现内核栈溢出的情况，所以不能在内核代码里使用递归调用（除非你非常清楚它递归的层次，但仍建议将递归改为循环，因为谁也不知道将来哪一天递归的层次是否会发生变化），也不建议使用较大或大小未知的栈变量（比如动态数组）等。

由于task_struct和内核栈共用同一块内存区域，所以内核栈溢出最直接的后果就是把task_struct结构体踩坏，在linux下，这个结构体是至关重要的，每一个进程都是由这个task_struct数据结构来定义，它也就是我们通常所说的PCB，它是用来对进程进行控制的唯一手段，也是最有效的手段；但这是kernel 2.4.x的情况，下面代码来之kernel 2.4.37.11：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

union task_union {     struct task_struct task;     unsigned long stack[INIT_TASK_SIZE/sizeof(long)]; }; struct task_struct {     /*      * offsets of these are hardcoded elsewhere - touch with care      */     volatile long state;    /* -1 unrunnable, 0 runnable, >0 stopped */     unsigned long flags;    /* per process flags, defined below */     int sigpending;     mm_segment_t addr_limit;    /* thread address space:                         0-0xBFFFFFFF for user-thead                         0-0xFFFFFFFF for kernel-thread                      */     struct exec_domain *exec_domain;     volatile long need_resched;     unsigned long ptrace;     int lock_depth;     /* Lock depth */ ... };

到了kernel 2.6.x之后，和内核栈共用同一块内存区域的不再是task_struct，而是结构体thread_info，下面代码来之kernel 2.6.38.8：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

union thread_union {     struct thread_info thread_info;     unsigned long stack[THREAD_SIZE/sizeof(long)]; }; struct thread_info {     struct task_struct  *task;      /* main task structure */     struct exec_domain  *exec_domain;   /* execution domain */     __u32           flags;      /* low level flags */     __u32           status;     /* thread synchronous flags */     __u32           cpu;        /* current CPU */     int         preempt_count;  /* 0 => preemptable,                            <0 => BUG */     mm_segment_t        addr_limit;     struct restart_block    restart_block;     void __user     *sysenter_return; #ifdef CONFIG_X86_32     unsigned long           previous_esp;   /* ESP of the previous stack in                            case of nested (IRQ) stacks                         */     __u8            supervisor_stack[0]; #endif     int         uaccess_err; };

不过由于thread_info结构体的第一个字段就是task_struct指针，所以内核栈溢出的话同样会损坏task_struct，因为此时task指针指向一个不可预知的地址，相应的task_struct结构体各个字段数据当然也就都是垃圾数据了。

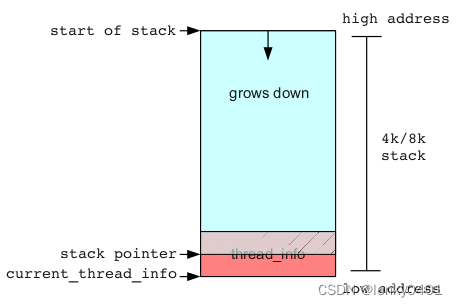

看图示更直观：

一旦内核栈溢出，间接导致task_struct结构体里的数据异常，那么就会导致系统处于一种不稳定状态（当然，一般情况也就是宕机）：

当在查宕机问题时，如果定位到是由于thread_info结构体或task_struct结构体里数据异常导致（比如引起系统宕机的指令是访问task_struct结构体变量的某个字段），那么就要优先考虑是否由内核栈下溢引起宕机。对于栈的保护，Linux内核提供了一系列选项，比如DEBUG_STACKOVERFLOW、CC_STACKPROTECTOR等，但这些都只是辅助手段，要如何定位到更具体的位置呢？内核函数对栈空间的预留和应用层没有什么两样，同样是移动esp或rsp，所以我们可以先找出所有这些预留的地方，看哪个地方预留得最多，也就是该函数占用的栈空间最多，那么就是最有可能引发内核栈溢出的地方。
示例：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51

/**  * kernel_stack.c  */ #include<linux/kernel.h> #include<linux/types.h> #include<linux/stddef.h> #include<linux/module.h> #define NUM 256 static int just_copy_half(int *array, int count) {     int i;     int another_array[count];     for (i = 0; i < count; i ++) {         another_array[i] = array[i];     }     return 0; } static int __init kernel_stack_init(void) {     int ret = 0;     int total = 0;     int array[NUM];     int i;     for (i = 0; i < NUM; i ++)         array[i] = i;               for (i = 0; i < NUM; i ++)         total += array[i];               just_copy_half(array, NUM/2);               printk("Total: %d\n", total);     return ret; } static void __exit kernel_stack_fini(void) {     //Do Nothing     return; } module_init(kernel_stack_init); module_exit(kernel_stack_fini); MODULE_LICENSE("GPL"); MODULE_AUTHOR("lenky0401 at gmail dot com");

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35

# Makefile MDIR = $(shell pwd) ifeq (, $(KSRC))     KSRC := /usr/src/linux-2.6.36 endif ifeq (, $(PROJECT_DIR))     PROJECT_DIR := $(PWD)/../ endif module := kernel_stack obj-m := $(module).o srcs =  $(wildcard, *.c) $(module)-objs := $(addsuffix .o, $(basename $(srcs))) EXTRA_CFLAGS += $(FLAG) -I$(PROJECT_DIR)/inc -I${SHAREDHDR} -I$(KERNELHDR) -O2 -D__KERNEL__ -DMODULE $(INCLUDE) -DEXPORT_SYMTAB TARGET = $(module).ko all:     make -C $(KSRC) M=$(MDIR) modules debug:     make EXTRA_FLAGS="${EXTRA_CFLAGS} -DDEBUG" -C $(KSRC) M=$(MDIR) modules clean:     make -C $(KSRC) M=$(MDIR) clean install: all     cp -f $(TARGET) $(INSTALL_DIR)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

[root@localhost kernel_stack]# ls kernel_stack.c  Makefile [root@localhost kernel_stack]# make make -C /usr/src/linux-2.6.36 M=/home/lenky/modules/kernel_stack modules make[1]: Entering directory `/usr/src/linux-2.6.36'   CC [M]  /home/lenky/modules/kernel_stack/kernel_stack.o   Building modules, stage 2.   MODPOST 1 modules   CC      /home/lenky/modules/kernel_stack/kernel_stack.mod.o   LD [M]  /home/lenky/modules/kernel_stack/kernel_stack.ko make[1]: Leaving directory `/usr/src/linux-2.6.36' [root@localhost kernel_stack]# ls kernel_stack.c   kernel_stack.mod.c  kernel_stack.o  modules.order kernel_stack.ko  kernel_stack.mod.o  Makefile        Module.symvers [root@localhost kernel_stack]# objdump --source kernel_stack.ko > kernel_stack.s [root@localhost kernel_stack]# cat kernel_stack.s | grep sub | grep rsp   13:   48 29 c4                sub    %rax,%rsp    3:   48 81 ec 00 04 00 00    sub    $0x400,%rsp

可以看到，一个地方（kernel_stack_init函数）的栈占去$0x400（有几个局部变量是直接使用的寄存器，所以才没有消耗栈），而另外一个地方（just_copy_half函数）的栈占去%rax是个不定值，这就需要继续看对应的汇编来进行分析（因为数组是动态数组），这只是个示例，如果在真实内核代码中有这样的函数，那是相当危险的。更多细节不说，相关汇编代码：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98

kernel_stack.ko:     file format elf64-x86-64 Disassembly of section .text: 0000000000000000 <just_copy_half>: static int just_copy_half(int *array, int count) {     int i;     int another_array[count];    0:   48 63 c6                movslq %esi,%rax    3:   55                      push   %rbp    4:   48 8d 04 85 1e 00 00    lea    0x1e(,%rax,4),%rax    b:   00    c:   48 89 e5                mov    %rsp,%rbp    f:   48 83 e0 f0             and    $0xfffffffffffffff0,%rax   13:   48 29 c4                sub    %rax,%rsp   16:   4c 8d 44 24 0f          lea    0xf(%rsp),%r8   1b:   49 83 e0 f0             and    $0xfffffffffffffff0,%r8     for (i = 0; i < count; i ++) {   1f:   85 f6                   test   %esi,%esi   21:   7e 16                   jle    39 <just_copy_half+0x39>   23:   31 c9                   xor    %ecx,%ecx   25:   31 d2                   xor    %edx,%edx         another_array[i] = array[i];   27:   8b 04 97                mov    (%rdi,%rdx,4),%eax   2a:   83 c1 01                add    $0x1,%ecx   2d:   41 89 04 90             mov    %eax,(%r8,%rdx,4)   31:   48 83 c2 01             add    $0x1,%rdx   35:   39 f1                   cmp    %esi,%ecx   37:   75 ee                   jne    27 <just_copy_half+0x27>     }     return 0; }   39:   c9                      leaveq   3a:   31 c0                   xor    %eax,%eax   3c:   c3                      retq     3d:   00 00                   add    %al,(%rax)     ... Disassembly of section .exit.text: 0000000000000000 <cleanup_module>: static int __init kernel_stack_init(void) {     int ret = 0;     int total = 0;     int array[NUM];     int i;     for (i = 0; i < NUM; i ++)         array[i] = i;               for (i = 0; i < NUM; i ++)         total += array[i];               just_copy_half(array, NUM/2);               printk("Total: %d\n", total);     return ret; } static void __exit kernel_stack_fini(void) {     //Do Nothing     return; }    0:   f3 c3                   repz retq Disassembly of section .init.text: 0000000000000000 <init_module>:    0:   53                      push   %rbx    1:   31 c0                   xor    %eax,%eax    3:   48 81 ec 00 04 00 00    sub    $0x400,%rsp    a:   48 89 e7                mov    %rsp,%rdi    d:   0f 1f 00                nopl   (%rax)   10:   89 04 87                mov    %eax,(%rdi,%rax,4)   13:   48 83 c0 01             add    $0x1,%rax   17:   48 3d 00 01 00 00       cmp    $0x100,%rax   1d:   75 f1                   jne    10 <init_module+0x10>   1f:   31 db                   xor    %ebx,%ebx   21:   66 31 c0                xor    %ax,%ax   24:   03 1c 87                add    (%rdi,%rax,4),%ebx   27:   48 83 c0 01             add    $0x1,%rax   2b:   48 3d 00 01 00 00       cmp    $0x100,%rax   31:   75 f1                   jne    24 <init_module+0x24>   33:   48 89 e7                mov    %rsp,%rdi   36:   be 80 00 00 00          mov    $0x80,%esi   3b:   e8 00 00 00 00          callq  40 <init_module+0x40>   40:   89 de                   mov    %ebx,%esi   42:   48 c7 c7 00 00 00 00    mov    $0x0,%rdi   49:   31 c0                   xor    %eax,%eax   4b:   e8 00 00 00 00          callq  50 <init_module+0x50>   50:   48 81 c4 00 04 00 00    add    $0x400,%rsp   57:   31 c0                   xor    %eax,%eax   59:   5b                      pop    %rbx   5a:   c3                      retq

上面提到Linux 2.6.x内核在X86 32位架构上可以配置内核栈大小（在进行内核编译时，Kernel hacking下进行配置，默认8K，配置之后对应的宏为CONFIG_4KSTACKS），具体生效代码可以看：
LXR / The Linux Cross Reference

1 2 3 4 5 6

#ifdef CONFIG_4KSTACKS #define THREAD_ORDER    0 #else #define THREAD_ORDER    1 #endif #define THREAD_SIZE     (PAGE_SIZE << THREAD_ORDER)

通过CONFIG_4KSTACKS宏来定义THREAD_SIZE大小，但是在2.6.37后的内核代码里都已经找不到这个定义了：
LXR / The Linux Cross Reference
LXR / The Linux Cross Reference
LXR / The Linux Cross Reference
后来一查才知道CONFIG_4KSTACKS已经被移除了：https://lkml.org/lkml/2010/6/29/107，好吧，继续8K内核栈。
