企业本地IaaS云计算方案 CloudStack+Xenserver 第1部分

CloudStack是一个开源的具有高可用性及扩展性的云计算平台，同时是一个开源云计算解决方案。可以加速高伸缩性的公共和私有云（IaaS）的部署、管理、配置。使用CloudStack作为基础，数据中心操作者可以快速方便的通过现存基础架构创建云服务。
支持管理大部分主流的hypervisor，如KVM虚拟机，XenServer，VMware，Oracle VM，Xen等。

本文使用 CloudStack 4.10 和 Xenserver 6.5 或 7.0 版本。 Citrix Xenserver，思杰基于Xen的虚拟化服务器。Citrix XenServer是一种全面而易于管理的服务器虚拟化平台，基于强大的 Xen Hypervisor 程序之上。Xen技术被广泛看作是业界最快速、最安全的虚拟化软件。XenServer 是为了高效地管理 Windows(R) 和 Linux(R)虚拟服务器而设计的，可提供经济高效的服务器整合和业务连续性。

1  系统架构

1.1 网络拓扑

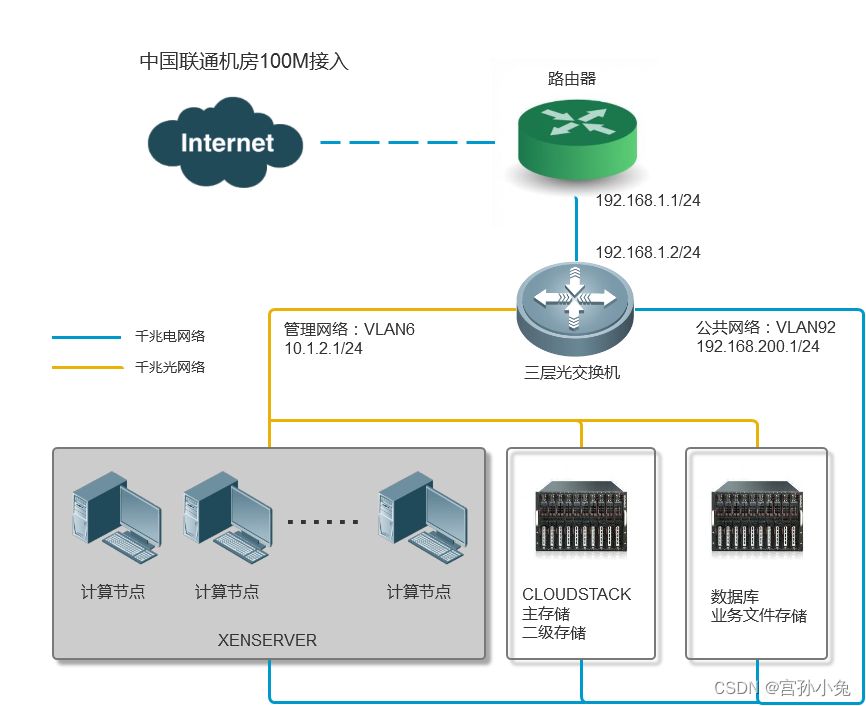

如下图所示，在云环境中，所有VLAN均在三层光交换机上进行划分。本案例中，交换机即包含光口，也包括电口，同时，因每台物理主机仅有一个HBA卡，故不能所有线路使用光线路。建议高负荷环境全部使用万兆光纤网络，尤其是存储网络（本案例中管理网络、存储网络共用一条通道）。

在VLAN92线路中，所有计算节点均连接三层交换机的TRUNK口，并设置这些TRUNK口默认VLAN92，并允许VLAN 500-600（来宾网络） 通过。云环境中，系统会自动建立虚拟VLAN，共用该条线路进行通信，在路由器设置中，仅允许VLAN92访问互联网。保持其他VLAN在内网环境与外界隔离。

1.2    网络地址分配

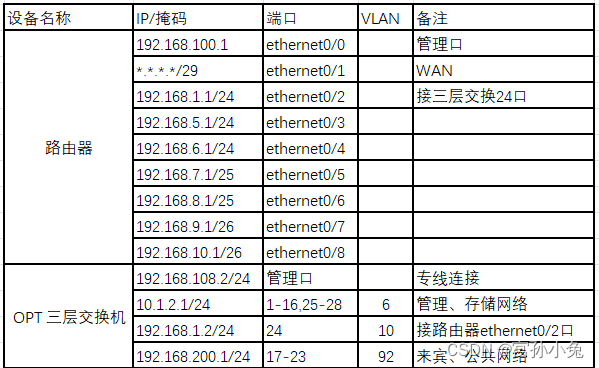

1.2.1    设备地址

1.2.2    应用地址

1.2.2.1    存储网络/管理网络

IP/掩码：10.1.2.1/24
VLANID：    6
端口类型：ACCESS
网络标签：management
预留地址：10.1.2.50 – 10.1.2.80 30个地址预留给XenServer 服务器管理网.

1.2.2.2    公共网络

IP/掩码：192.168.200.1/24
VLANID：    92
端口类型：TRUNK(计算节点) + ACCESS(独立主机)
网络标签：trunk
预留地址：192.168.200.150 - 192.168.200.190  40个地址预留给公共网络（外网）

1.2.2.3    来宾网络

IP/掩码：10.1.1.0/24
VLANID：    5
