A_A07_003 AS608指纹模块上位机软件使用

一、软件获取

网盘链接 直戳跳转

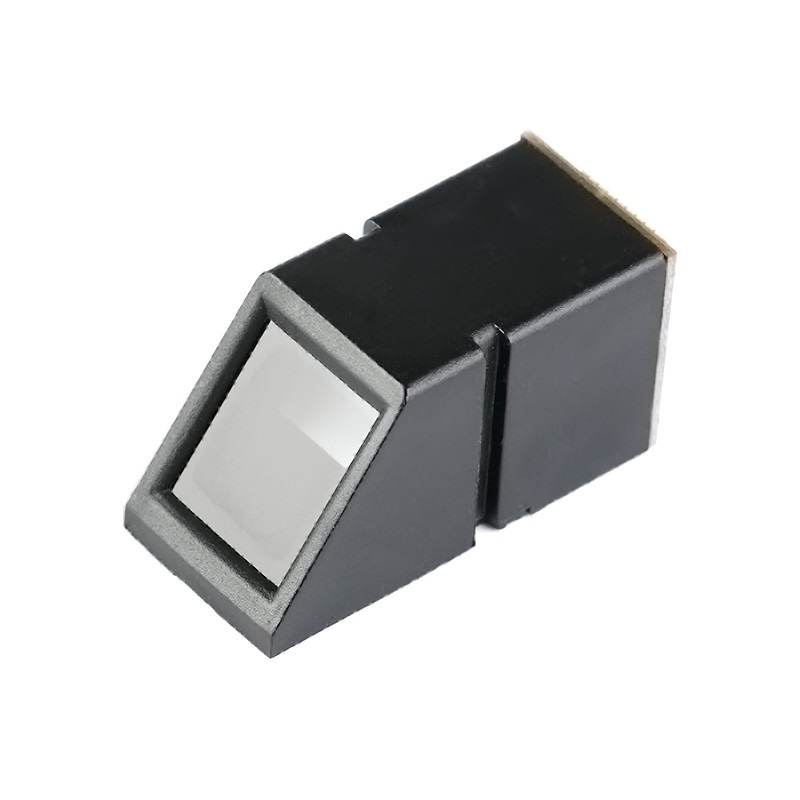

二、测试用模块与接线

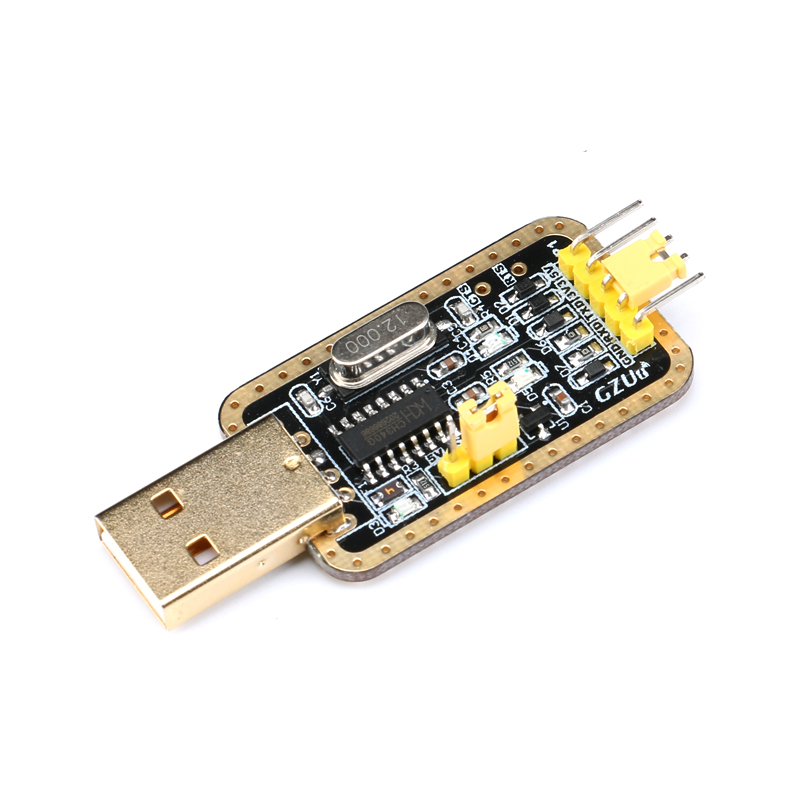

AS608模块与USB转TTL接线 VCC-3.3V TX-RX RX-TX GND-GND
注意供电接3.3V

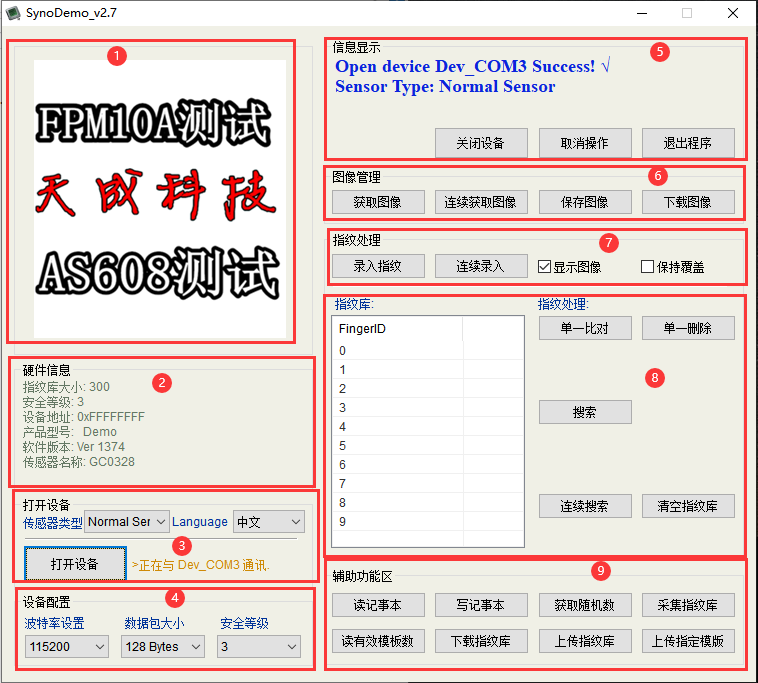

三、上位机界面分块和功能

1、指纹图像显示区域

录指纹时候显示当前指纹图片

2、硬件信息

打开后识别到指纹模块硬件信息

3、打开设备

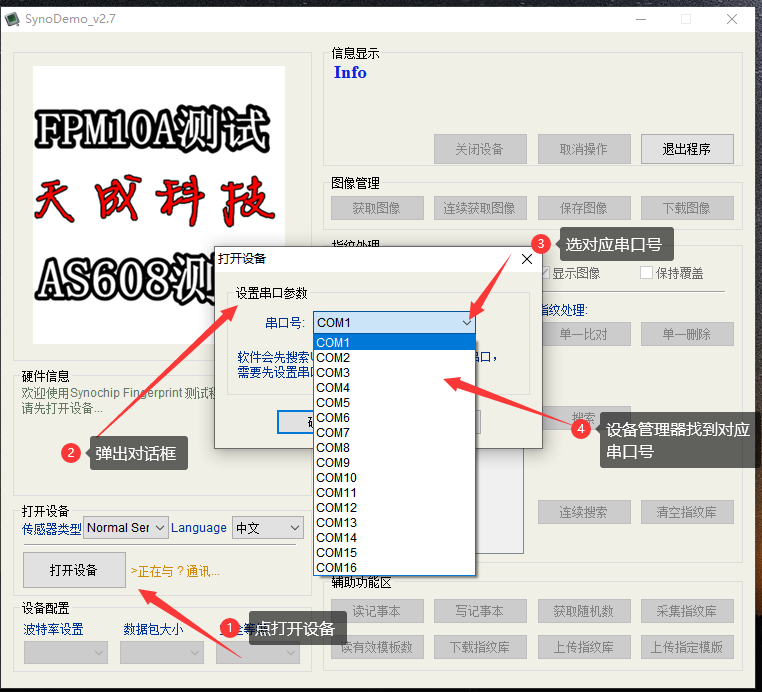

点打开设备 弹出对话框选选对应串口号 具体看设备管理器中USB转TTL串口号

4、设备配置

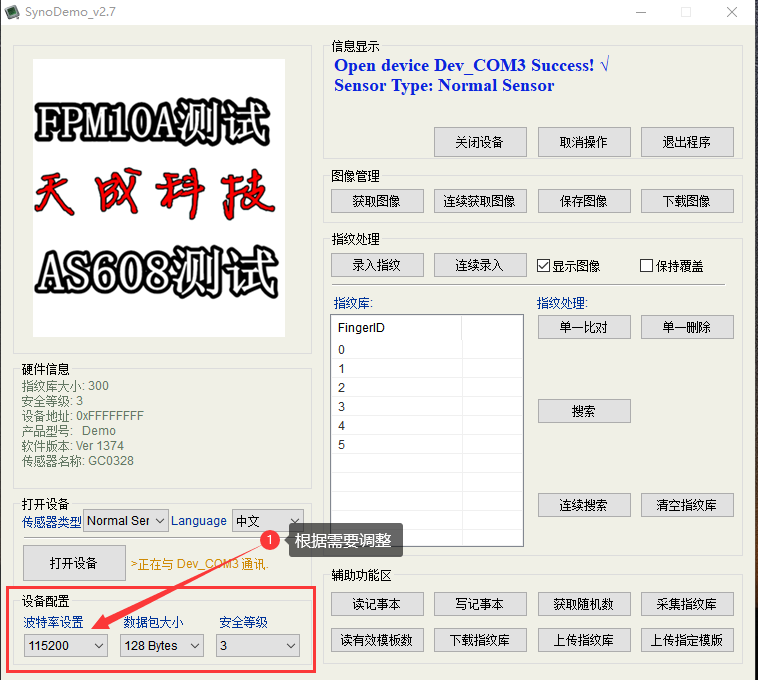

设备配置一般只改波特率 按自己需要选就好 选好后自动调整 其它选项一般不动

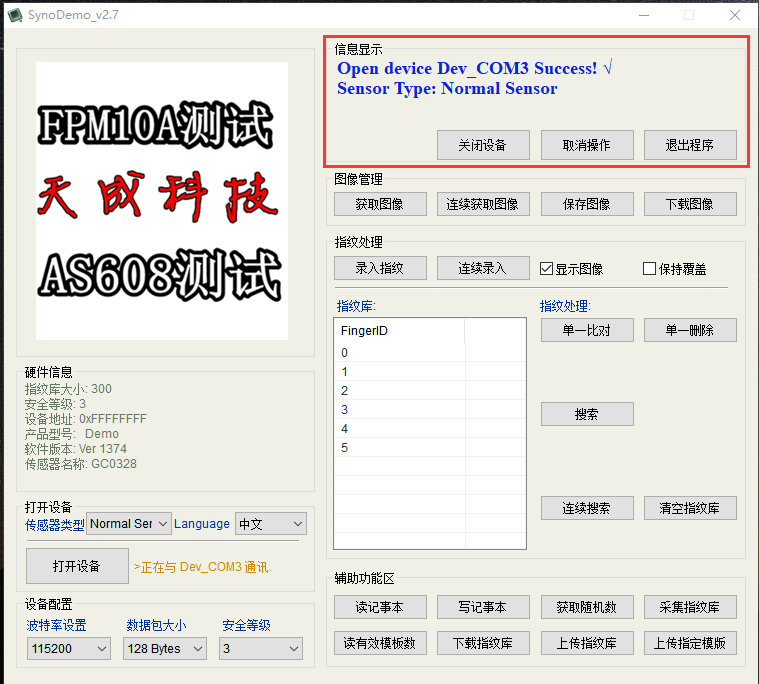

5、信息显示

信心显示区域 主要用来显示一些连接成功或者失败信息 录指纹成功失败信息 识别到对应指纹号信息等 使用过程可关注
关闭设备：设备关闭
取消操作：取消当前操作
退出程序：退出

6、图像管理

获取图像：点获取后提示把指纹放到传感器上 获取成功后图像自动保存到上位机所在目录文件
连续获取图像：和获取图像功能一样 只是会不断录指纹 但是不改图像名称会一直覆盖之前指纹
保存图像：保存当前录的指纹 路径 文件名称 类型可选
下载图像：下载之前录的指纹到软件

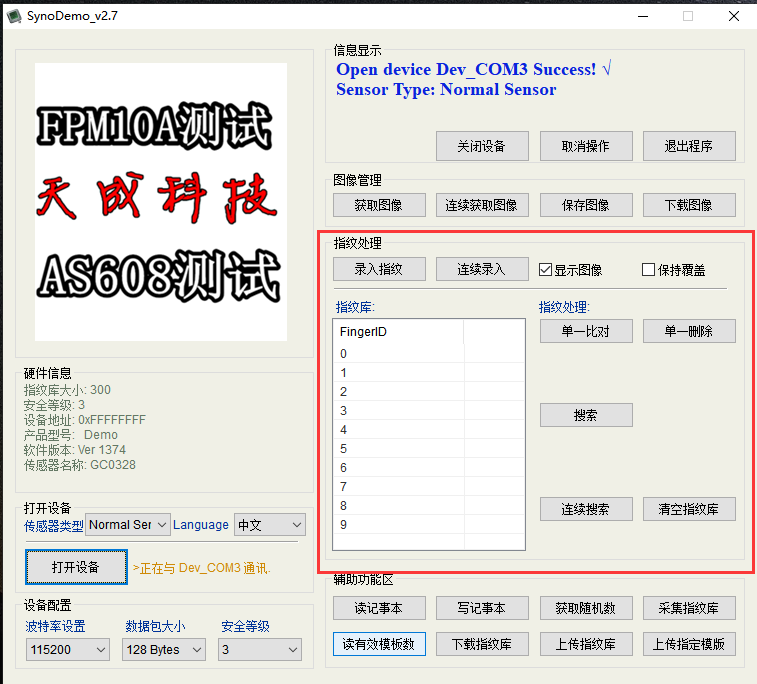

7、指纹处理

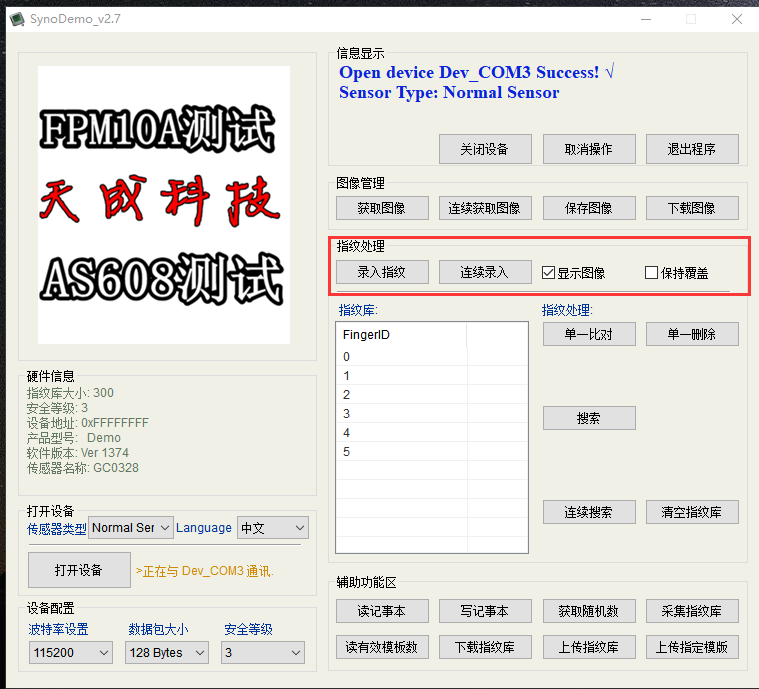

录入指纹：录入指纹就是录入到指纹库 点录入后选指纹ID号 选库里没有的 录好后指纹库会出现对应ID号指纹
连续录入：连续录入 就是连续录入指纹 ID号自动加1 连续录入
显示图像：勾选后指纹显示区域在录指纹后会显示指纹图片 去掉勾选后不显示
保持覆盖：勾选与去掉未发现什么区别 可交流讨论
指纹库：录好指纹后会有对应编号 也就是ID号
指纹处理：
单一对比：选中对应ID指纹 点单一对比后 把手指放到传感器上 ID号对应指纹和当前指纹一样 会显示对比通过
单一删除：选中ID指纹 点单一删除 当前指纹会被删除
搜索：点搜索 把手指放到传感器上 之后会在指纹库中找到与当前指纹一样的ID库指纹（前提是之前这个指纹有录入）在信息显示区域会显示对应ID号
连续搜索：同搜索 只是会不断去搜索
清空指纹库：同单一删除 只是这个会把所有指纹库全删除

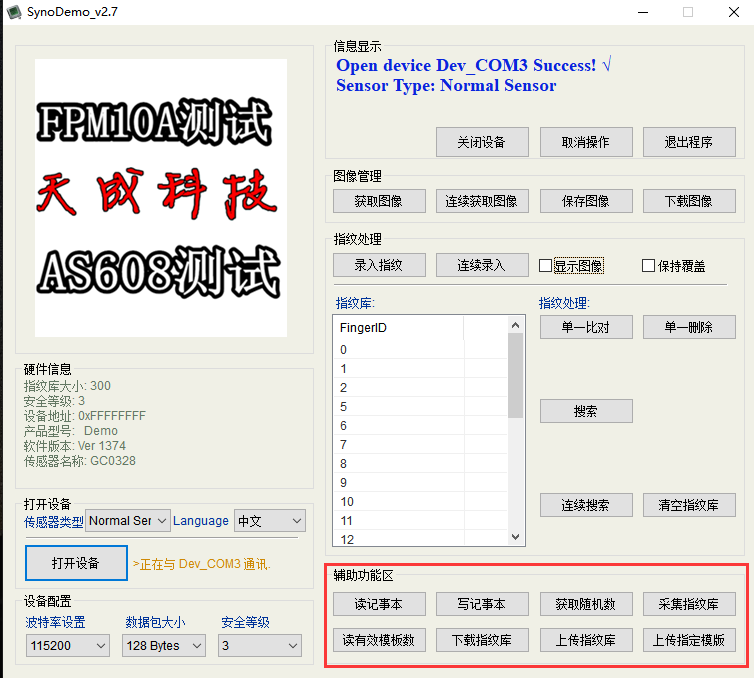

8、辅助功能

读记事本：进入后点读记事本 显示之前写的记事本内容 格式是十六进制 目前没发现具体有啥用
写记事本：进入后点写记事本 选好页后写记事本内容 点写记事本 会弹出写入成功格式是十六进制 目前没发现具体有啥用

获取随机数：点击后信息显示处出现随机数

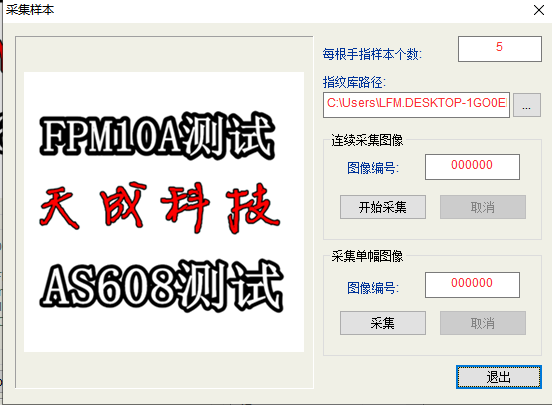

采集指纹库：点开后显示如下图 可根据自己需要配置 录成功后会保存在指定路径

读有效模板数：点击后显示指纹库有用的指纹模板个数
下载指纹库：点击后弹出对话框 选开始ID号 然后去打开之前保存好的指纹库并显示在指纹库处 其实也就是把指纹库下载到指纹模块
上传指纹库：保存指纹库格式MB 也就是把模块内指纹保存到电脑
上传制定模板：选中ID然后单独保存格式DAT

四、注意事项

1、供电用3.3V否者容易损坏
2、文件要先解压后使用 且上位机所在目录不宜太深 建议就放桌面
3、打开设备失败时检查接线和串口号是否选对

​
