FreeCAD傻瓜教程-螺纹孔的绘制和CNC加工识别

起因：因为想利用家里创-CNC和泉州制造的6.8低价打样来制作一些DIY零件，所以在两个平台上提交了自己绘制的*.step 零件的文件。但是，对于需要加工螺纹孔的地方，如何让两个平台的自动识别系统识别出螺纹孔呢？本文即是解决这个问题的方法记录，希望能够对看到本文的用户有所帮助。

本文全部内容完全免费，设置的是“全部可见”的，如果变成了VIP可见的，请发起对引起这一变化的 CHu Sheng 的诅咒，并第一时间发消息给作者提醒更改！！

一、FreeCAD1.0中螺纹孔的绘制

经过在家里创-CNC和泉州制造平台上提交3D文件后发现，如果仅仅是简单的绘制底孔直径的通孔，是无法被识别为螺纹孔的。

例如，M10的螺纹孔，其底孔是M8.5,但如果在板子上直接划出了一个直径8.5的孔，是无法识别为结构孔的。

如何绘制呢？

1.1 先绘制出除了螺纹孔之外的结构

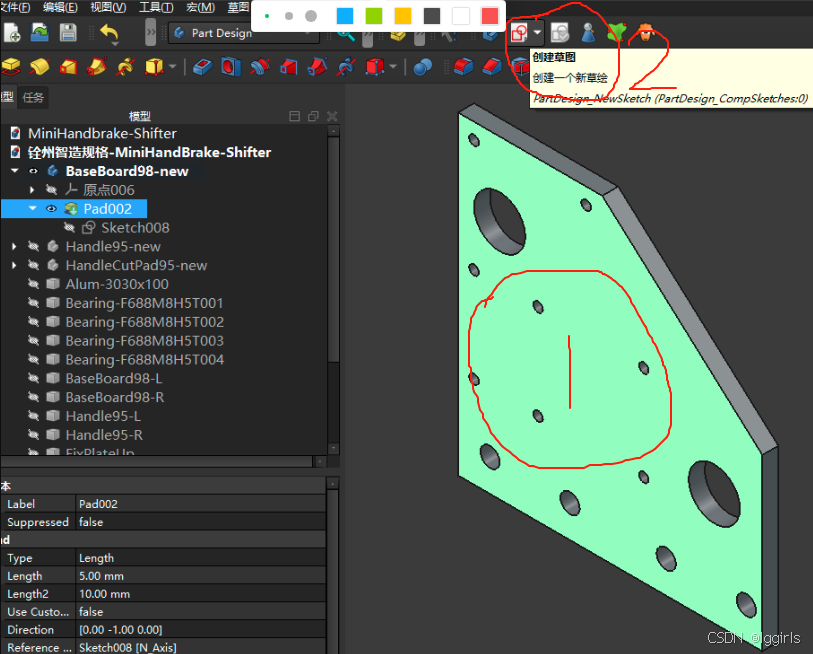

1.2 选择需要开孔的面进行草图绘制

注意，有几个螺纹孔就需要重复本步骤1.2几次;一个草图只能处理一个螺纹孔

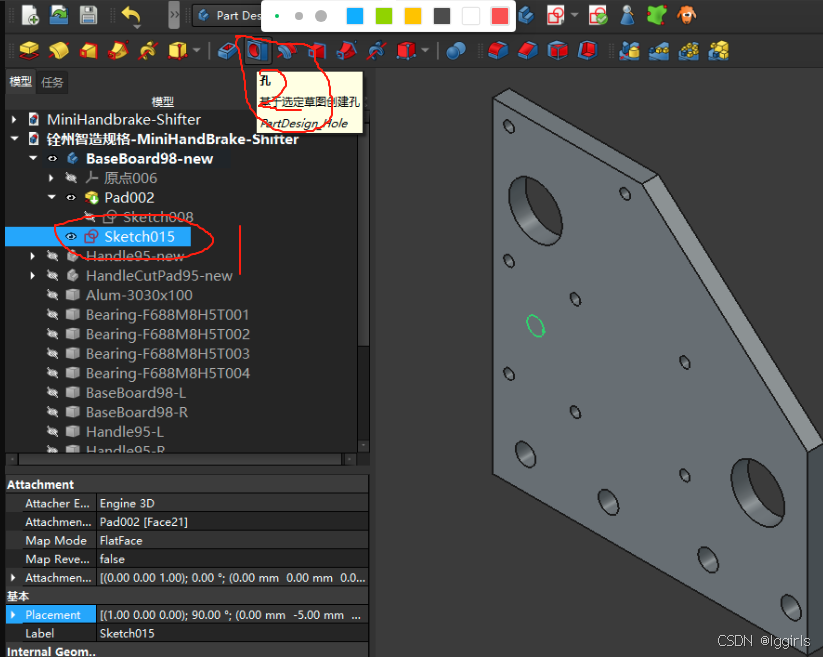

1.3 利用开孔工具进行设定

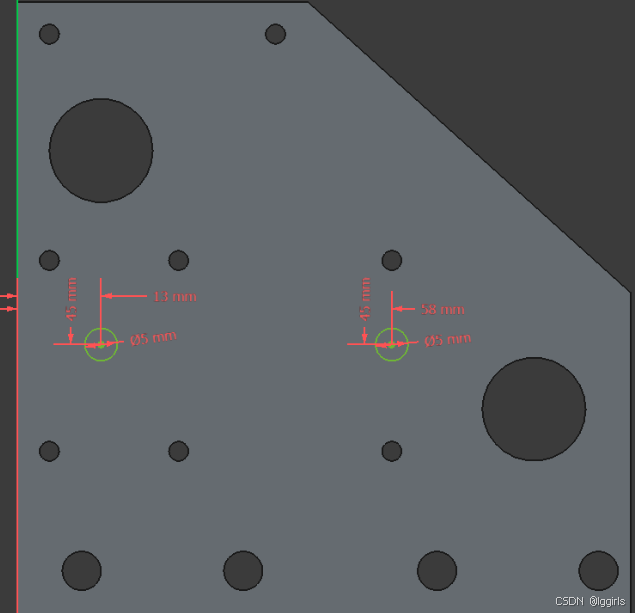

注意：上一步的草图只起到定位螺纹孔圆心坐标的作用，具体的螺纹孔深度、直径等尺寸在该步骤确定.

1.4要设定的参数：

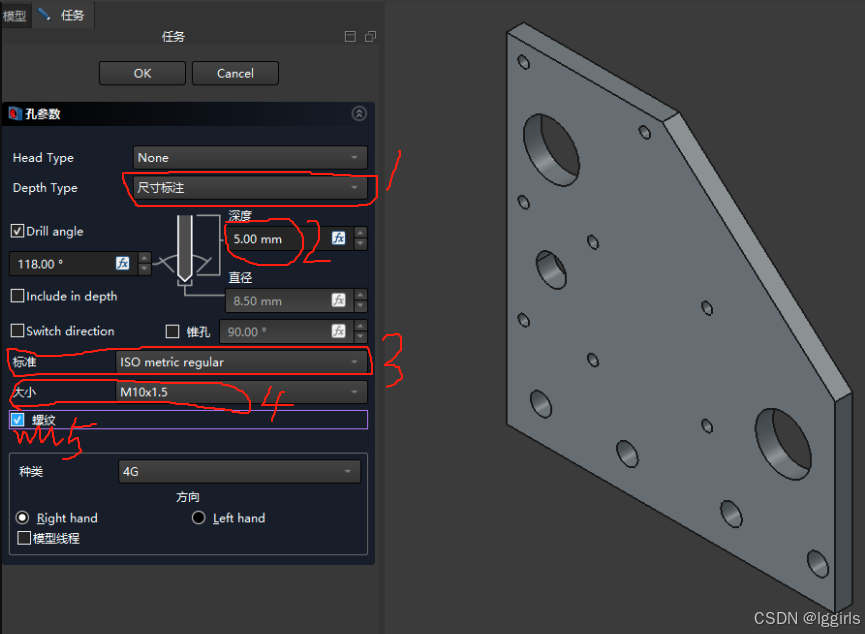

如下图所示，至少要设定5个参数。其中 3 处的标准，指的是螺纹的标准，有多种选择，可点击打开下拉菜单进行选择; 4处指定具体的螺纹尺寸和牙距;不要忘记5处，要打上对勾。

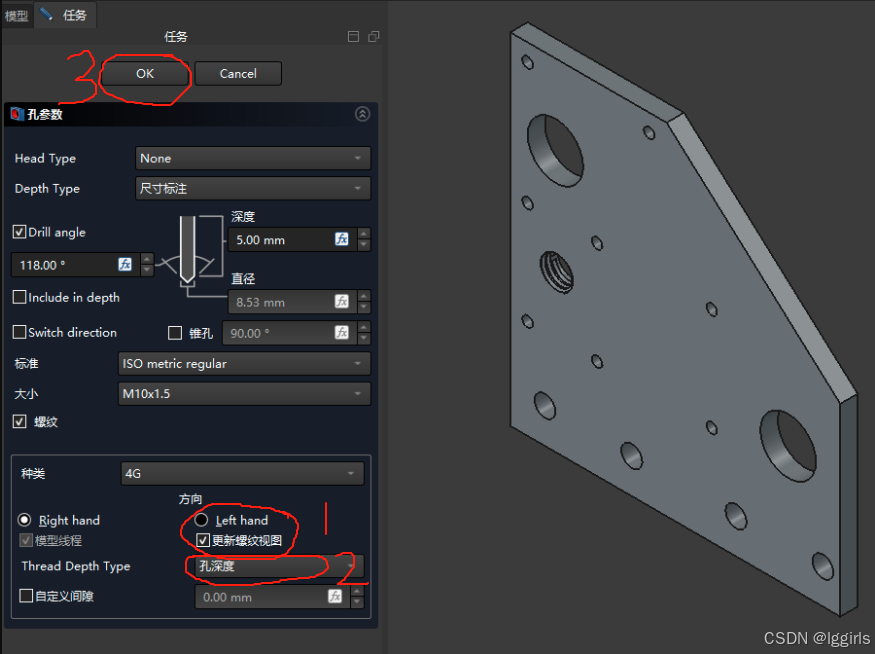

备注，如果要在模型上显示螺纹，还需要其他的参数， 如下图

1.5保存并导出上传，查看是否能被识别

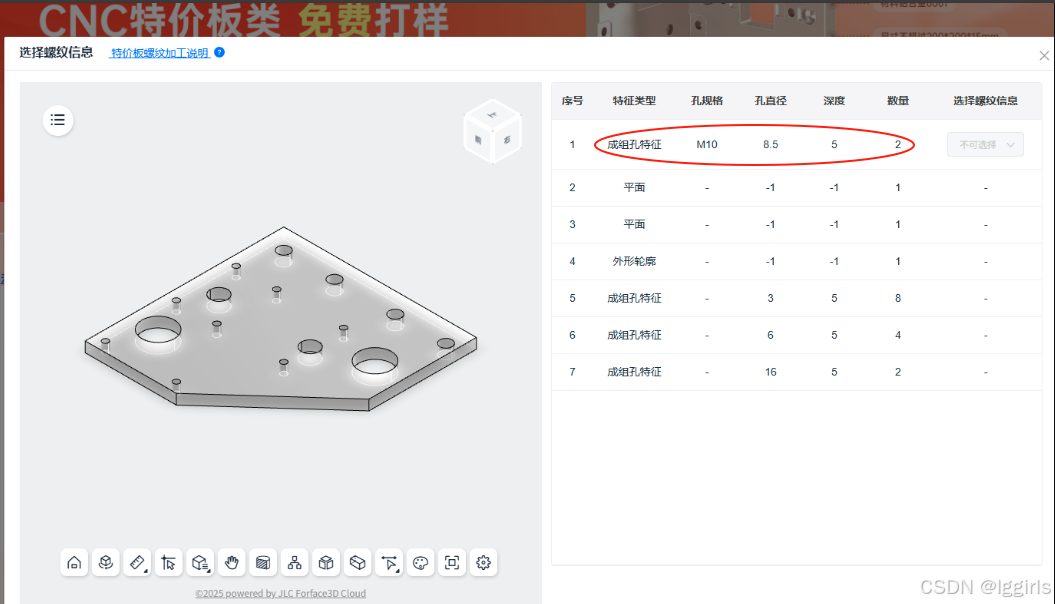

如下图所示， 圈住的部分，显示了孔的规格为M10,孔直径8.5(这就是底孔)，而其他的孔则仅仅显示了孔的直径，表示是一个通孔。

二、不同平台对于螺纹孔的加工规定

家里创-CNC和泉州制造对于螺纹孔的加工要求是有差别的。

例如，家里创-CNC平台，要求螺纹孔的深度至少是螺纹孔直径的2倍。我绘制的零件中， 板子是5mm厚度，螺纹孔是M10的，按照规则，该螺纹孔是不给加工的。 因为 5mm仅为直径的 0.5倍！！ 但是实际上呢，M6的螺母，厚度是5mm,M8的螺母厚度也才6mm，M10的螺母厚度为8mm,完全是可以攻丝的，不可能为了M10的螺纹孔，选择20mm的厚板吧？？
