因为用作气象展示，专业人员要求风向杆更能清楚的看到风向风速，简单的配置echarts，实现风向杆出图。

因为echarts 没有风向杆需要从外部引入，这里用到的是风向杆字体文件 用作将风向风速转换成风向杆。

首先在css引入风字体文件

@font-face {
    font-family: "barb";
    src: url("./font/wind.ttf");
}

然后就是要用到echarts的自定义系列。

series: [
    {
        type: 'custom',    //自定义系列
        renderItem: function(params, api){
            //根据x，y 计算位置
            var point = api.coord([api.value(0), api.value(1)]);

            // 利用canvas 将风向风速用风字体画出来
            let canvas = document.createElement('canvas');
            canvas.width = 9;
            canvas.height = 30;
            let ctx = canvas.getContext("2d");
            ctx.fillStyle = fillStyle;
            let windText = getBarb(api.value(2));  //风速转换为风字体
            ctx.font = "30px barb";
            ctx.fillText(windText, 1, 32);

            // 因为风向杆的字体大小有些误差, 例如: 最小的风向杆和略大的风向杆; 这里将其转换成图片 统一调整偏移量
            let imgsrc = canvas.toDataURL(["image/png", 2]);

            let children = {
                type: "image",
                style: {
                    image: imgsrc,
                },
                origin: [1, 30],    //图片生成有一定的空白, 减去空白位置将风向杆的指向的位置为旋转中心
                rotation: -api.value(3) / 180 * Math.PI,   //旋转（风向）
                position: [point[0] - 1, point[1] - 30],    //同样以风向杆的指向的位置为定位点
            };
            return children
        },
        data: [[x, y, 风速, 弧度]]
    }
]

getBarb 这个函数就是用来配合我们的风字体文件取值的，取到的就是风字体里对应风向风速的代码值，风字体识别代码转换成风向杆，因为涉及其他信息这里就不放出来了。

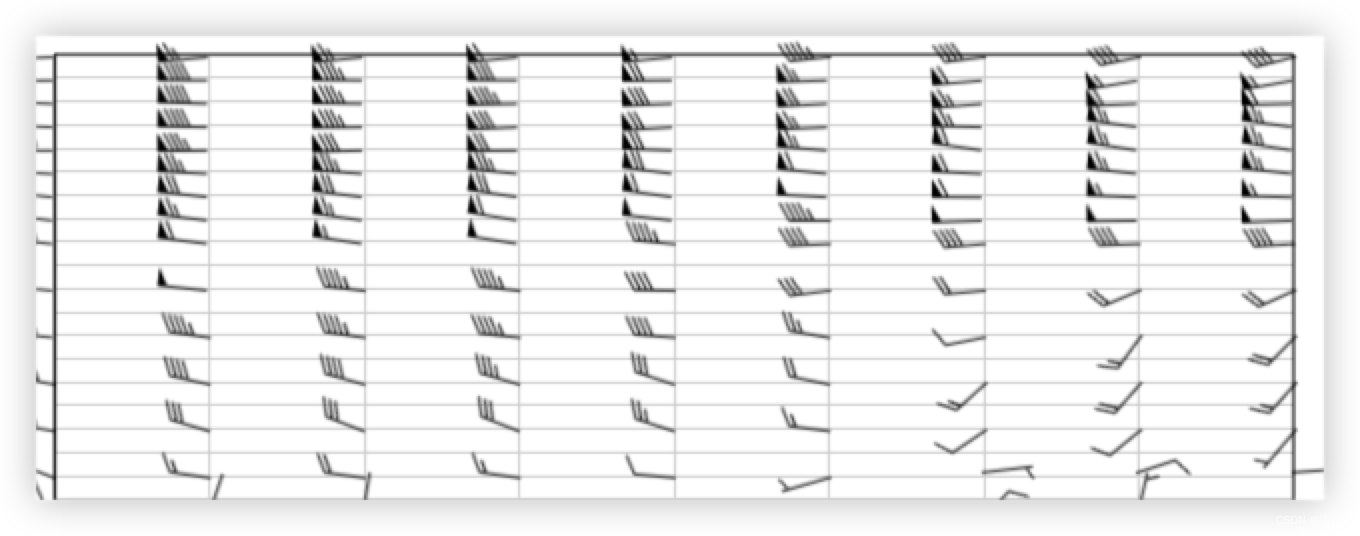

效果就是这样了。

--------------------------------------------------------------------------------------------------------------------------------

更新

增加一个小案例

案例是直接就能看到效果的，只是上传的比较早期 echarts cdn和字体链接过期了，echarts cdn上官网找进行替换就好了，字体随便找个艺术字网站找个明显的字体换下链接
