VLAN聚合

注意：本实验是实现三层交换机实现VLAN聚合没有使用到路由器

Vlan聚合可以理解为将不同vlan之间实现数据传输

在上一篇中讲了将vlan实现划分，但是每个VLAN都需要一个独立的IP子网，这会导致IP地址的浪费，通过sub-VLAN共享一个IP子网和缺省网关，从而可以减少子网号、子网定向广播地址和子网缺省网关地址的消耗

第一步准备工作

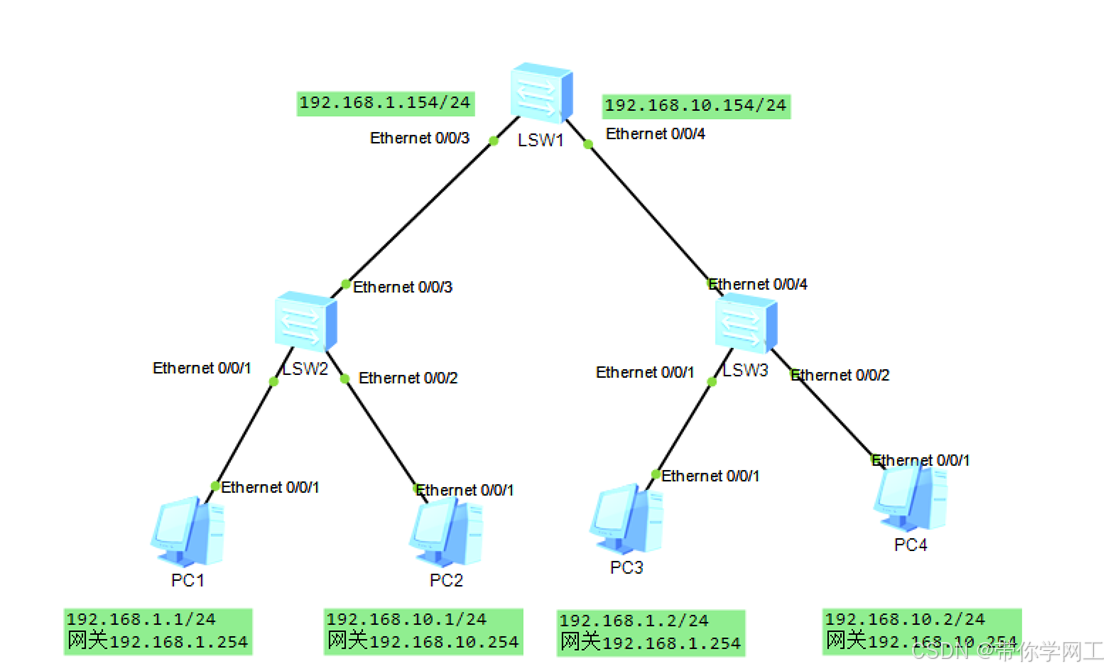

先将实验环境搭建完成

第二步

LSW2：

先进入配置模式

然后创建vlan 10和vlan 20

然后进入接口e0/0/1开始配置PC1

将端口设置为access端口模式

然后将g0/0/1端口设置为vlan 10

端口0/0/2和0/0/1端口配置除了vlan 20以外其余都一样

然后进入0/0/3端口

将端口设置为trunk端口模式

port trunk allow-pass vlan命令用来配置Trunk类型接口加入的VLAN

然后LSW2就配置完成

然后LSW3和LSW2同理

然后开始配置LSW1

然后进入配置模式

还是创建vlan 10 20

interface vlanif命令用来进入VLANIF接口视图

设置vlan10的三层网关路由

设置vlan20的三层网关路由

然后进入接口0/0/3

设置端口模式为Trunk模式

和上面同理

然后进入接口0/0/4和0/0/3同理

然后就配置完成了

然后进行查看使用

进行查看VLAN状况

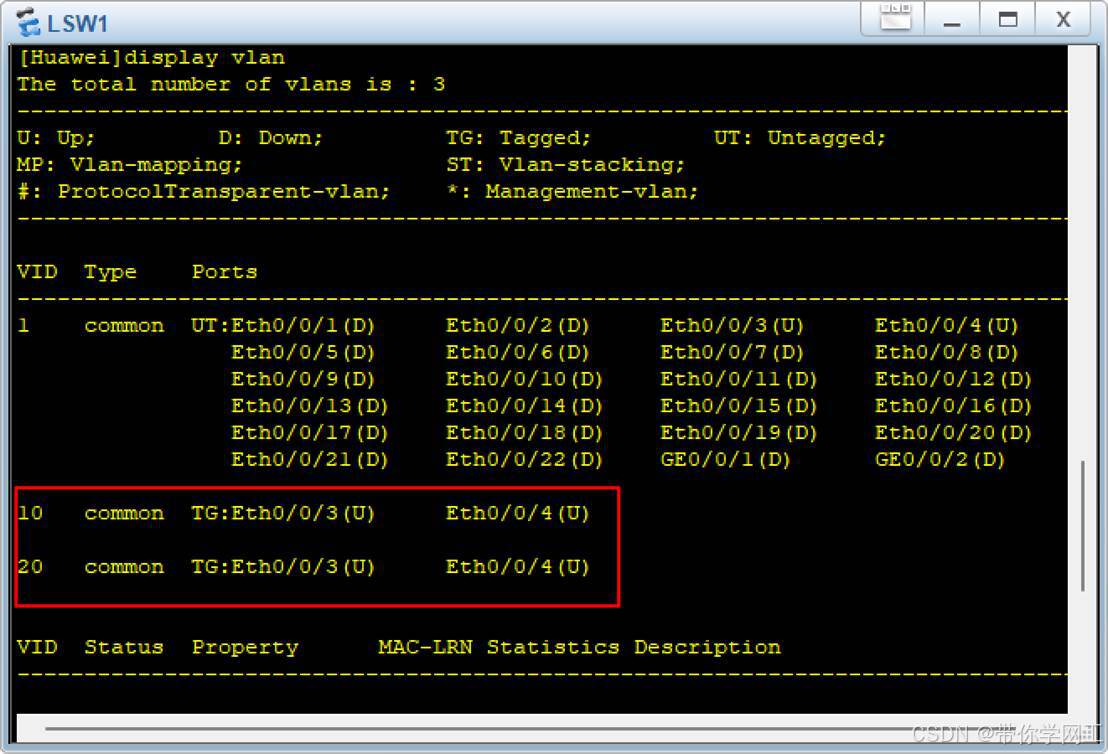

LSW1

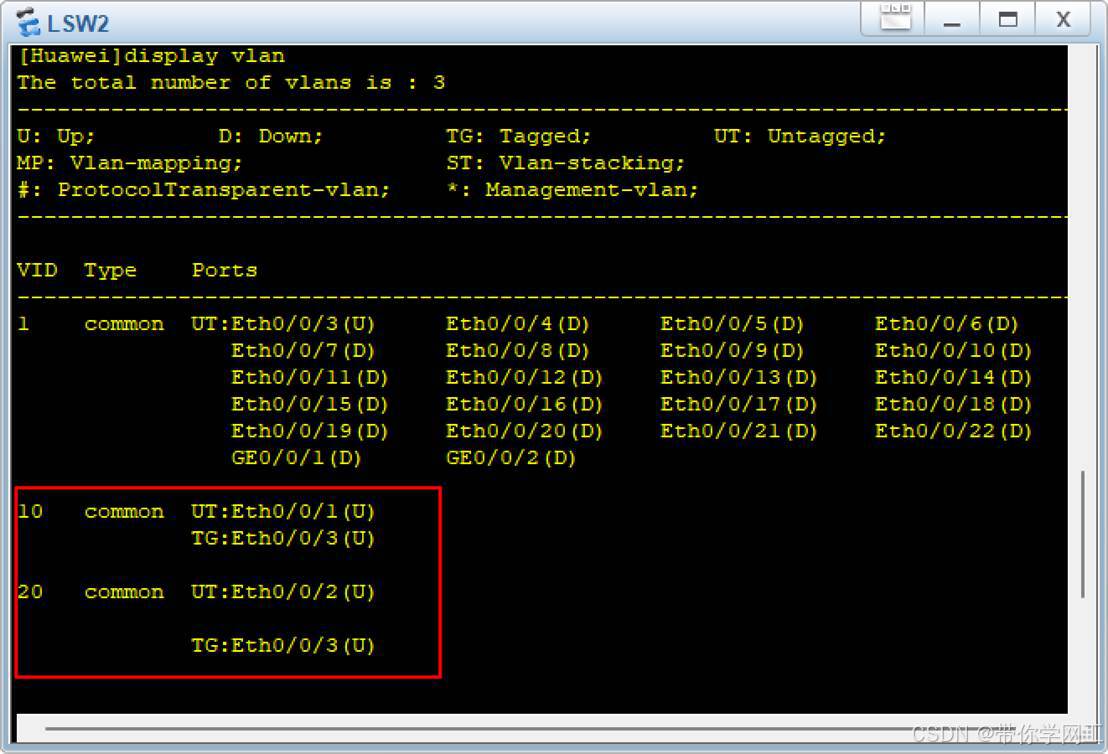

LSW2

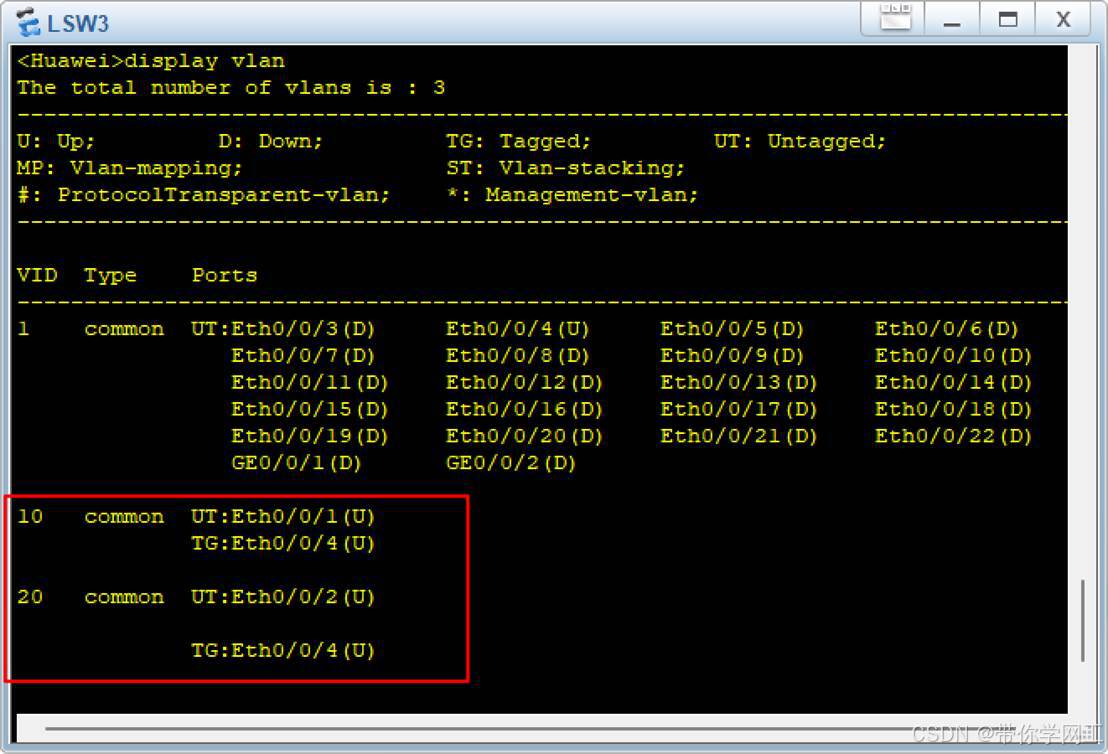

LSW3

然后如何和我配置的一样的话可以查看PC之间的互通性

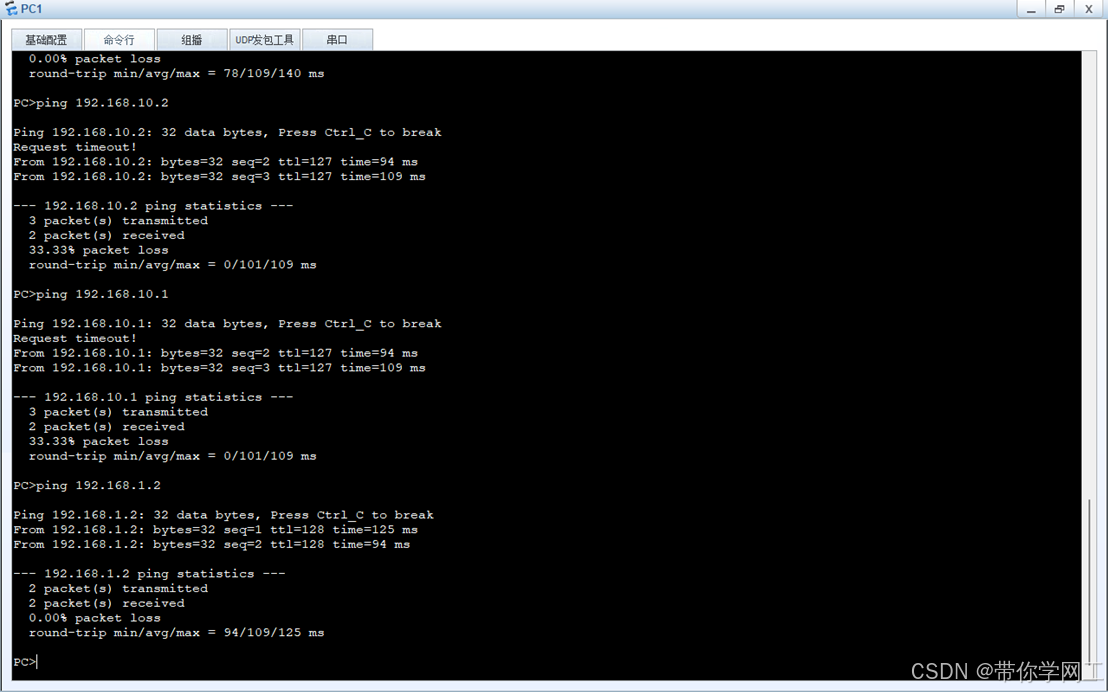

PC1：

这就已经可以查看来实验成功

那么我们可以总结一下

interface vlanif命令用来进入VLANIF接口视图

设置vlan10的三层网关路由

port trunk allow-pass vlan命令用来配置Trunk类型接口加入的VLAN

这一些就是比上一篇多出来的内容

如果对本实验有什么疑问的话可以私信我，我可以试着帮你解决

如果有大佬感觉我这里面有错误的话请私信我给我意见

请多多指教！！！
