快速读懂网络拓扑图

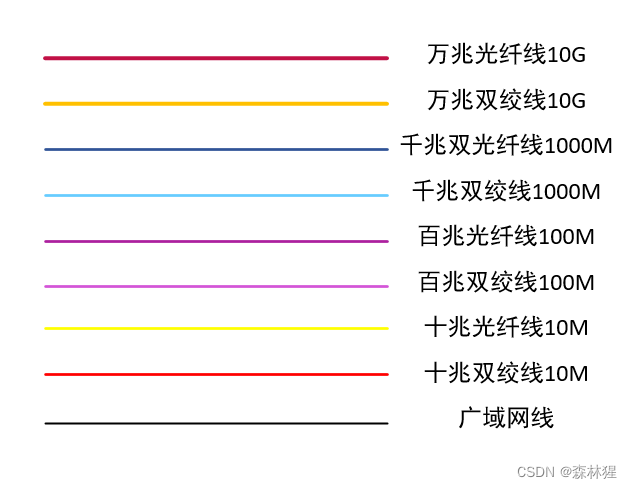

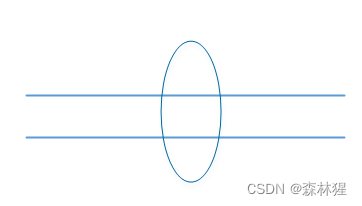

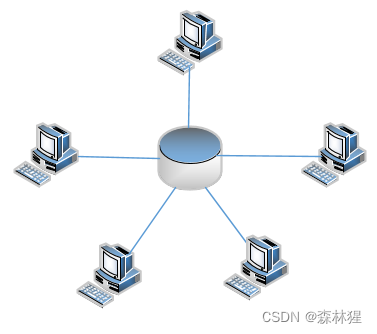

几重常见的网络拓扑

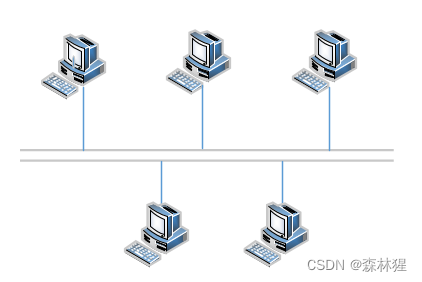

总线型拓扑

简介

总线型拓扑是采用单根传输作为共用的传输介质,将网络中所有的计算机通过相应的硬件接口和电缆直接连接到这根共享的总线上。使用总线型拓扑结构需解决的是确保端用户使用媒体发送数据时不能出现冲突。

优点

（1）网络结构简单，易于网络扩展；
（2）设备少、造价低，安装和使用方便；
（3）具有较高的可靠性。因为单个节点的故障不会涉及整个网络。

缺点

（1）总线传输距离有限，通信范围受到限制；
（2）故障诊断和隔离比较困难。故障隔离困难。当节点发生故障，隔离起来还比较方便，一旦传输介质出现故障时，就需要将整个总线切断；
（3）易于发生数据碰撞，线路争用现象比较严重；
（4）分布式协议不能保证信息的及时传送，不具有实时功能，站点必须有介质访问控制功能，从而增加了站点的硬件和软件开销。

环型拓扑
