本文介绍了TP4054线性充电器芯片在面条耳机中的使用，该芯片因其小巧的封装和简单的外围元件需求适用于便携式设备。在与中科蓝讯AB5365B芯片配合时，TP4054负责充电功能，充电状态通过1脚信号指示。电阻R42调整充电电流，当设置为10K和2K时分别对应不同电池容量的充电方案。充满电后，1脚变为高阻态，指示充电结束。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

介绍一下TP4054这款芯片。TP4054 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其 SOT封装与较少的外部元件数目使得 TP4054 成为便携式应用的理想选择。充电电流在达到最终浮充电压之后降至设定值 1/10 时，TP4054 将自动终止充电循环。这就使得这个IC可以很好的应用到插卡的面条耳机或者音箱之中，这里详细讲解在面条耳机之中的应用（真实原因其实是由于中科蓝讯AB5365B等6系列的芯片没有内置充电模块，只能通过外围IC来实现充电，主要讲解TP4054与中科蓝讯AB5365B芯片配合充电实现，充电亮红灯（灯控是由芯片控制），充满之后灭灯）。
在这里插入图片描述

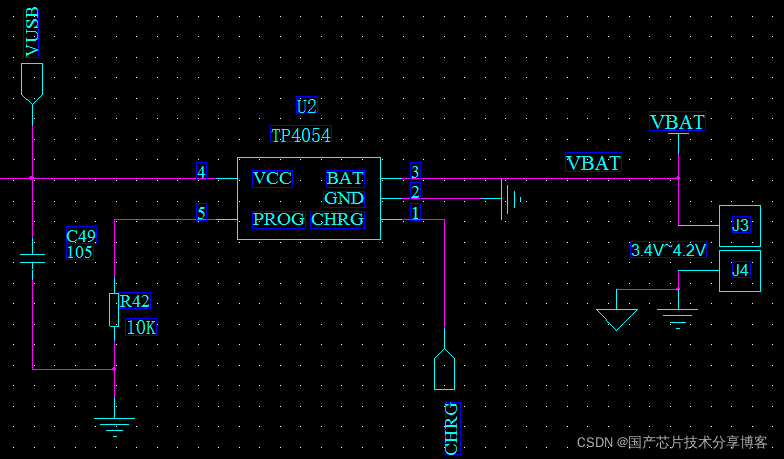

这里能够清楚的看到，TP4054 的外围元器件只有两个电子料，其中R42的电阻用于调节充电电流的大小，C49用于滤波，1脚用于通知芯片充电状态。

R42可以控制两种充电状态，当为10K的时候，用于电池容量较小充电方案；为2K的时候，可以用于电池容量较大的充电方案。具体如下所示，上两行为充电电流，下两行为截止电流：
在这里插入图片描述
TP4054在未充电及充满态1脚为高阻态；在充电状态下为拉地状态，拉地状态能够吸收10mA左右的电流，所以测试的现象为：正常开机状态及充满电，1脚为高电平；充电状态1脚为低电平。
