ELF节区信息概述:
节区名
|
节区说明
|
备注
|
.rodata1
|
和rodata类似,只存放只读数据
| |
.comment
|
存放编译器版本信息,如字符串 "GCC:(GNU)4.2.0"
| |
.debug
|
存放调试信息
| |
.shstrtab
|
节区头部表名字的字符串表(Section Header String Table)
| |

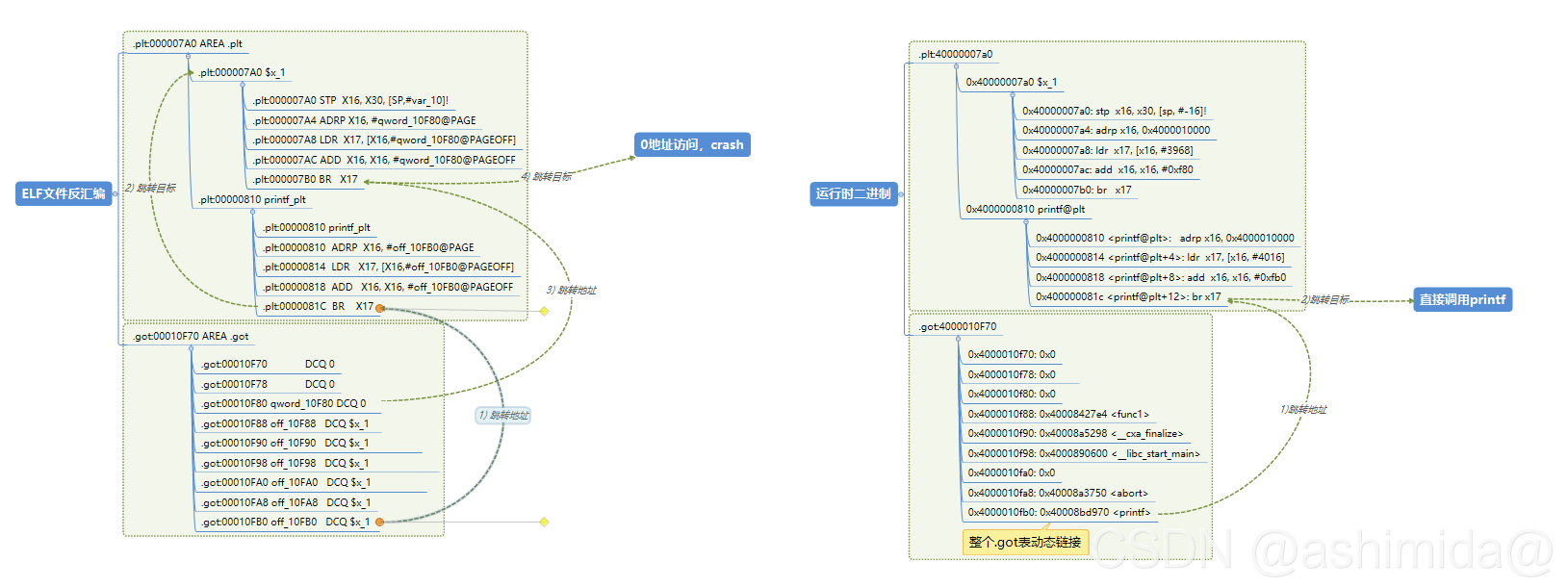

.plt
|
过程链接表(Procedure Linkage Table),用来保存长跳转格式的函数调用
| |
.got
|
全局偏移表(Global Offset Table),在地址无关代码中才需要,所有只读段需要修复的位置都间接引用到此表, 因此只读段自身就无需修复,只需修复此got表即可.
.got表是在编译期间确定,静态链接期间生成的
而.plt表是在静态链接期间确定,静态链接期间生成的
|
可执行文件通常不论如何编译都有got表,这是因为是否加入got表是由编译(cc1)期间决定的,而可执行文件默认连接的多个目标文件默认都有got表元素.
|

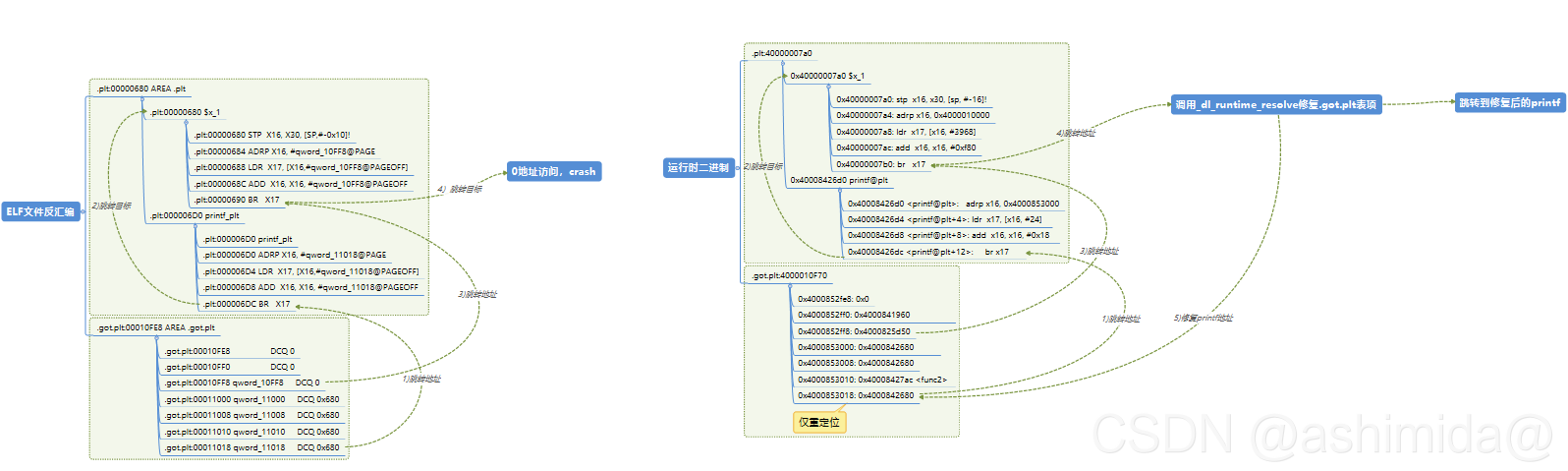

.got.plt
| 实际上其本质是从.got表中拆除来的一部分,当开启延迟绑定(Lazy Binding)时,会将plt表中的长跳转(函数)的重定位信息单独放到此表中,以满足后续实际的延迟绑定. | |
.symtab
|
(静态链接)符号表的作用是保存当前
目标文件中所有对符号的定义和引用.
* 符号表中UND的符号不是当前目标文件定义的,也就是对符号的引用
* 符号表中其他非UND的符号,全部是定义在当前目标文件中的,也就是对符号的定义
|
默认所有非.L开头的符号都要输出,.L开头的不输出
|
.strtab
|
静态链接字符串表,其中记录的是静态链接符号表中使用到的字符串,这些字符串仅供静态链接符号表使用,strip的时候会将.symtab和.strtab两个段完全清除.
|
符号表的第一个元素必须是
STN_UNDEF,其代表一个未定义的符号索引,此符号表项内部所有值都为0
|
.group
|
是用来记录多个节区的相关信息的,比如说代码段引用了数据段,这种信息是为了保证二进制处理时候不会操作错误的,像是elf自动生成的,细节见链接
|
section groups
|
动态链接相关节区
| ||
.interp
|
.interp整个段的内容就是一个字符串,此字符串为系统中动态链接器的路径,如:
/lib/ld-linux-aarch64.so.1
linux的可执行文件加载时会去寻找可执行文件所需的动态链接器
|
|
.dynamic
|
.interp保存的是动态链接器路径,.dynamic中保存的是动态链接器用到的基本信息,如动态链接符号表(.dynsym),字符串表(.dynstr),重定位表(.rela.dyn/rela.plt),依赖的运行时库,库查找路径等
| |
.rela.dyn
|
记录所有变量的动态链接重定位信息(.rela.plt记录的是函数),与.rela.plt一起,是系统中唯二的两张动态链接重定位表。
.rela.dyn记录除了.plt段之外所有段的动态链接重定位信息,若开启了地址无关代码,那么这些信息都应该只与.got段的地址有关.
| |
.rela.plt
|
过程连接表的动态链接重定位表,只要有过程链表,通常就会有此表,因为plt导致了绝对跳转,那么所有plt表中所有需要动态链接/重定位的绝对地址(可能在.got.plt或.got中,依赖于是否开启延迟绑定),都需要通过.rela.plt记录
此表中记录所有全局函数(长跳转函数)的动态链接重定位信息,与.rela.dyn一起,是系统中唯二的两张动态链接重定位表。
.rela.plt实际上记录的是.plt段的动态链接重定位信息,若未开启lazy binding,则这这些信息应该都只与.got段的地址有关;若开启lazy binding,则这些信息应该都只与.got.plt段的地址有关;
|
需要动态链接重定位的原因主要是模块有导入符号的存在,这些符号在运行时才能确定,
地址无关代码并不能改变未定符号的本质(即不影响模块是否需要动态链接重定位),
但地址无关代码可以让重定位变得简单(如仅重定位 .got/ .data/ .got.plt)
|
.dynsym
|

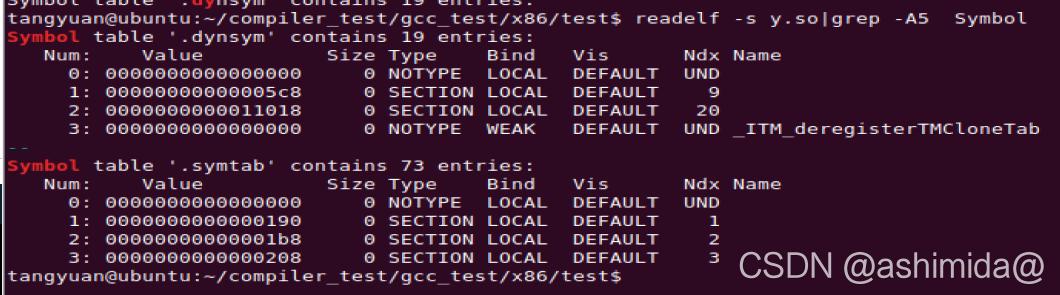

动态链接符号表,其格式和.symtab一样,readelf -s会尝试同时输出.dynsym和.symtab,如右图.
动态链接符号表是静态链接符号表的子集,其只保留了与动态链接相关的符号信息,所有模块内部符号则不保留(因此静态符号表是可以被strip的,其只对于目标文件有用).
动态链接符号表中未定义的符号(符号引用),又称为导入符号(类似导入表)
动态链接符号表中已定义的符号(符号定义),又称为导出符号(类似导出表)
|
全局符号默认是直接导出到动态链接重定位表的
|
.dynstr
|
动态链接符号表用到的字符串表,其与静态链接字符串表(.strtab)分开的原因应该是.strtab是可以完全strip的
|

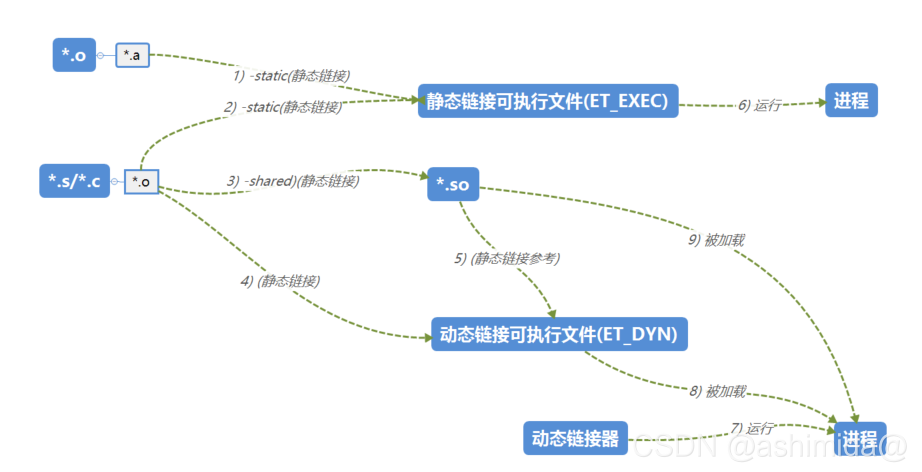

链接过程图:
1.ELF文件头

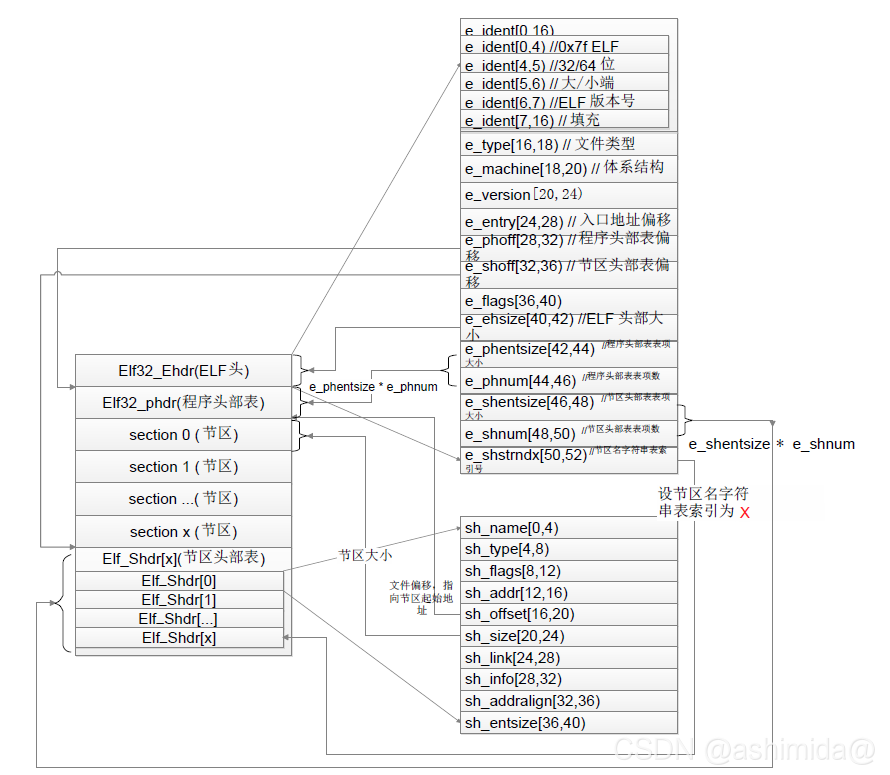

ELF的基础文件格式如下图所示:
由ELF文件的第一字节开始的一个ELF32_Ehdr结构体是ELF头,其中记录ELF的基本信息包括:
* 32/64位
* 大/小端
* ELF版本号
* 文件类型(ET_REL/ET_EXE/ET_DYN,分别对应relocatable/pde/[pie|dll]文件)
* 体系结构
* 入口地址
* 程序头部表偏移,表项大小,表项个数(
见2,程序头部表)
* 节区头部表偏移,表项大小,表项个数,对应的字符串表(
见1,节区头部表)
* ELF文件头大小
2.节区头部表(Section Heade Table)、节区头部表字符串表(shstrtab)和字符串表(strtab)
节区头部表实际上是一个Elf_Shdr[m]数组,其中的每一个元素(表项)记录系统中一个节区的信息,包括如节区名,类型,flag,内存/文件起始地址,大小,对齐等信息,如:
typedef struct elf64_shdr {
Elf64_Word sh_name; /* Section name, index in string tbl */
Elf64_Word sh_type; /* Type of section */
Elf64_Xword sh_flags; /* Miscellaneous section attributes */
Elf64_Addr sh_addr; /* Section virtual addr at execution */
Elf64_Off sh_offset; /* Section file offset */
Elf64_Xword sh_size; /* Size of section in bytes */
Elf64_Word sh_link; /* Index of another section */
Elf64_Word sh_info; /* Additional section information */
Elf64_Xword sh_addralign; /* Section alignment */
Elf64_Xword sh_entsize; /* Entry size if section holds table */
} Elf64_Shdr;
通过readelf -S可读取其内容,如:
##这里手动换行,便于观察
tangyuan@ubuntu:~/compiler_test/gcc_test/x86/test$ readelf -S x.o
There are 11 section headers, starting at offset 0x2e8:
Section Headers:
[Nr] Name Type Address Offset Size EntSize Flags Link Info Align
[ 0] NULL 0000000000000000 00000000 0000000000000000 0000000000000000 0 0 0
[ 1] .text PROGBITS 0000000000000000 00000040 000000000000002c 0000000000000000 AX 0 0 4
[ 2] .rela.text RELA 0000000000000000 00000218 0000000000000078 0000000000000018 I 8 1 8
[ 3] .data PROGBITS 0000000000000000 0000006c 0000000000000004 0000000000000000 WA 0 0 4
[ 4] .bss NOBITS 0000000000000000 00000070 0000000000000000 0000000000000000 WA 0 0 1
[ 5] .rodata PROGBITS 0000000000000000 00000070 0000000000000008 0000000000000000 A 0 0 8
[ 6] .comment PROGBITS 0000000000000000 00000078 0000000000000031 0000000000000001 MS 0 0 1
[ 7] .note.GNU-stack PROGBITS 0000000000000000 000000a9 0000000000000000 0000000000000000 0 0 1
[ 8] .symtab SYMTAB 0000000000000000 000000b0 0000000000000150 0000000000000018 9 11 8
[ 9] .strtab STRTAB 0000000000000000 00000200 0000000000000017 0000000000000000 0 0 1
[10] .shstrtab STRTAB 0000000000000000 00000290 0000000000000052 0000000000000000 0 0 1
其中每一行是节区头部表中的一个表项,也代表着此elf文件中的一个节区信息(ELF文件中定位节区的方式是: ELF头=>节区头部表=>节区首地址及其他信息)
节区头部表字符串表是给节区头部表专门准备的字符串表,ELF文件中通常存在两个字符串表:
* 一个是代码中所有使用到的字符串的表,名称为.strtab
* 一个是记录所有节区名的字符串表,名称为.shstrtab
二者通常是没有关系的,
节区头部表字符串表中只记录节区名称,如下:
tangyuan@ubuntu:~/compiler_test/gcc_test/x86/test$ aarch64-linux-gnu-readelf -p .shstrtab x
String dump of section '.shstrtab':
[ 1] .symtab
[ 9] .strtab
[ 11] .shstrtab
[ 1b] .interp
[ 23] .note.ABI-tag
[ 31] .note.gnu.build-id
[ 44] .gnu.hash
[ 4e] .dynsym
[ 56] .dynstr
[ 5e] .gnu.version
[ 6b] .gnu.version_r
[ 7a] .rela.dyn
[ 84] .rela.plt
[ 8e] .init
[ 94] .text
[ 9a] .fini
[ a0] .rodata
[ a8] .eh_frame
[ b2] .init_array
[ be] .fini_array
[ ca] .dynamic
[ d3] .got
[ d8] .got.plt
[ e1] .data
[ e7] .bss
[ ec] .comment
而字符串表则记录符号表中符号相关的字符串信息,如:
tangyuan@ubuntu:~/compiler_test/gcc_test/x86/test$ aarch64-linux-gnu-readelf -p .strtab x
String dump of section '.strtab':
[ 1] /usr/lib/gcc-cross/aarch64-linux-gnu/7/../../../../aarch64-linux-gnu/lib/../lib/crt1.o
[ 58] $d
[ 5b] $x
[ 5e] /usr/lib/gcc-cross/aarch64-linux-gnu/7/../../../../aarch64-linux-gnu/lib/../lib/crti.o
[ b5] call_weak_fn
[ c2] /usr/lib/gcc-cross/aarch64-linux-gnu/7/../../../../aarch64-linux-gnu/lib/../lib/crtn.o
[ 119] crtstuff.c
[ 124] deregister_tm_clones
[ 139] __do_global_dtors_aux
[ 14f] completed.8500
[ 15e] __do_global_dtors_aux_fini_array_entry
[ 185] frame_dummy
[ 191] __frame_dummy_init_array_entry
[ 1b0] x.c
[ 1b4] elf-init.oS
[ 1c0] __FRAME_END__
[ 1ce] __init_array_end
[ 1df] _DYNAMIC
[ 1e8] __init_array_start
[ 1fb] _GLOBAL_OFFSET_TABLE_
[ 211] __libc_csu_fini
[ 221] _ITM_deregisterTMCloneTable
[ 23d] __bss_start__
[ 24b] _edata
[ 252] __bss_end__
[ 25e] __libc_start_main@@GLIBC_2.17
[ 27c] __data_start
[ 289] __gmon_start__
[ 298] __dso_handle
[ 2a5] abort@@GLIBC_2.17
[ 2b7] _IO_stdin_used
[ 2c6] __libc_csu_init
[ 2d6] yyy
[ 2da] __end__
[ 2e2] __bss_start
[ 2ee] main
[ 2f3] __TMC_END__
[ 2ff] _ITM_registerTMCloneTable
[ 319] printf@@GLIBC_2.17
3.程序头部表(Program Header Table)
程序头部表实际上是一个Elf_Phdr[n]数组,其元素(表项)个数与节区头部表项个数(m)一般是不同的.
程序头部表关注的是ELF文件加载时会有几个不同的属性的段,关心如何将相同属性的段合并为一个segment,以优化时间和空间消耗(只有dll/exe文件拥有程序头部表,relocatable文件没有程序头部表)
程序头部表格式如下:
typedef struct elf64_phdr {
Elf64_Word p_type;
Elf64_Word p_flags;
Elf64_Off p_offset; /* Segment file offset */
Elf64_Addr p_vaddr; /* Segment virtual address */
Elf64_Addr p_paddr; /* Segment physical address */
Elf64_Xword p_filesz; /* Segment size in file */
Elf64_Xword p_memsz; /* Segment size in memory */
Elf64_Xword p_align; /* Segment alignment, file & memory */
} Elf64_Phdr;
通过readelf -l 可查看程序头部表,如下:
tangyuan@ubuntu:~/compiler_test/gcc_test/x86/test$ readelf -l x
Elf file type is EXEC (Executable file)
Entry point 0x400660
There are 8 program headers, starting at offset 64
Program Headers:
Type Offset VirtAddr PhysAddr FileSiz MemSiz Flags Align
PHDR 0x0000000000000040 0x0000000000400040 0x0000000000400040 0x00000000000001c0 0x00000000000001c0 R 0x8
INTERP 0x0000000000000200 0x0000000000400200 0x0000000000400200 0x000000000000001b 0x000000000000001b R 0x1 [Requesting program interpreter: /lib/ld-linux-aarch64.so.1]
LOAD 0x0000000000000000 0x0000000000400000 0x0000000000400000 0x0000000000000860 0x0000000000000860 R E 0x10000
LOAD 0x0000000000000de8 0x0000000000410de8 0x0000000000410de8 0x000000000000024c 0x0000000000000258 RW 0x10000
DYNAMIC 0x0000000000000df8 0x0000000000410df8 0x0000000000410df8 0x00000000000001e0 0x00000000000001e0 RW 0x8
NOTE 0x000000000000021c 0x000000000040021c 0x000000000040021c 0x0000000000000044 0x0000000000000044 R 0x4
GNU_STACK 0x0000000000000000 0x0000000000000000 0x0000000000000000 0x0000000000000000 0x0000000000000000 RW 0x10
GNU_RELRO 0x0000000000000de8 0x0000000000410de8 0x0000000000410de8 0x0000000000000218 0x0000000000000218 R 0x1
Section to Segment mapping:
Segment Sections...
00
01 .interp
02 .interp .note.ABI-tag .note.gnu.build-id .gnu.hash .dynsym .dynstr .gnu.version .gnu.version_r .rela.dyn .rela.plt .init .plt .text .fini .rodata .eh_frame
03 .init_array .fini_array .dynamic .got .got.plt .data .bss
04 .dynamic
05 .note.ABI-tag .note.gnu.build-i
06
07 .init_array .fini_array .dynamic .got
这里可以看到Elf_Phdr[n]数组只有8个元素,每个段(segment)包含多少个节应该是根据section的地址排序确定的,其中:
* INTERP: 此表项的offset实际上指向.interp段的内容,也就是动态链接器的全路径的字符串,如/lib/ld-linux-aarch64.so.1
* LOAD: 代表可加载的segment,只有此类型的segment在运行时会载入内存
* DYNAMIC:对于动态链接的二进制,此segment记录动态链接器信息段(.dynamic)的指针
* NOTE: 记录辅助信息,如对于core dump文件,此segment包含core dump文件创建时的进程状态信息,如导致crash的signal,pending & held signals, 进程/父进程UID,nice,寄存器值(包括当前pc)等.
* GNU_STACK: 此段并没有任何内容,但其属性用来代表当前进程的stack是否可执行.
* GNU_RELRO: 此段代表重定位之后哪些段需要设置为RO的(若.got.plt没有在这里,代表其最后不受到RO保护,因为延迟绑定,是正常的,解决方法是关闭延迟绑定)
* GNU_EH_FRAME: 保存栈帧的unwind信息,若存在此段通常指向.eh_fram_hdr(eh = Exception Handling)
* TLS: 代表线程局部存储的信息
4..text/.data/.rodata/.bss节区
这四个节区是ELF的基本节区,其中:
* .text是默认的代码段
* .data是默认的rw数据段
* .rodata是默认的只读数据段
* .bss是未初始化或初值为0的全局变量所在节区
.bss 中的数据因为默认值为0,故不需要在文件中为其分配空间,程序运行时在内存申请空间即可
这些节区实际上是在编译(cc1)的时候就确定下来了,在直接编译出的汇编代码(.s)中可以直接看到如.text/.data的定义,这就是目标文件中这些节区的由来, as只是忠实的将汇编代码转换为目标文件中对应的节区, 如:
1 .arch armv8-a
2 .file "x.c"
3 .text
4 .global x
5 .data
6 .align 2
7 .type x, %object
8 .size x, 4
9 x:
......
而对于链接后的文件(exe/dll/relocatable)来说,还涉及如将多个.o中的.text段合并的过程,合并方法记录在默认的链接脚本中,可通过 ld -verbose来查看,如:
tangyuan@ubuntu:~/compiler_test/gcc_test/x86/test$ ld -verbose
GNU ld (GNU Binutils for Ubuntu) 2.30
......
SECTIONS
{
PROVIDE (__executable_start = SEGMENT_START("text-segment", 0x400000)); . = SEGMENT_START("text-segment", 0x400000) + SIZEOF_HEADERS;
.interp : { *(.interp) }
......
.dynsym : { *(.dynsym) }
.dynstr : { *(.dynstr) }
......
.rela.dyn :
{
......
*(.rela.text .rela.text.* .rela.gnu.linkonce.t.*)
*(.rela.rodata .rela.rodata.* .rela.gnu.linkonce.r.*)
*(.rela.data .rela.data.* .rela.gnu.linkonce.d.*)
*(.rela.got)
......
}
.rela.plt :
{
*(.rela.plt)
.......
}
......
.plt : { *(.plt) *(.iplt) }
.plt.got : { *(.plt.got) }
.plt.sec : { *(.plt.sec) }
.text :
{
*(.text.unlikely .text.*_unlikely .text.unlikely.*)
*(.text.exit .text.exit.*)
......
}
......
PROVIDE (__etext = .);
PROVIDE (_etext = .);
PROVIDE (etext = .);
.rodata : { *(.rodata .rodata.* .gnu.linkonce.r.*) }
.rodata1 : { *(.rodata1) }
......
.data.rel.ro : { *(.data.rel.ro.local* .gnu.linkonce.d.rel.ro.local.*) *(.data.rel.ro .data.rel.ro.* .gnu.linkonce.d.rel.ro.*) }
.dynamic : { *(.dynamic) }
.got : { *(.got) *(.igot) }
. = DATA_SEGMENT_RELRO_END (SIZEOF (.got.plt) >= 24 ? 24 : 0, .);
.got.plt : { *(.got.plt) *(.igot.plt) }
.data :
{
*(.data .data.* .gnu.linkonce.d.*)
SORT(CONSTRUCTORS)
}
.data1 : { *(.data1) }
_edata = .; PROVIDE (edata = .);
. = .;
__bss_start = .;
.bss :
{
*(.dynbss)
*(.bss .bss.* .gnu.linkonce.b.*)
*(COMMON)
......
}
.......
}
5.符号表(symtab)节区
符号表中符号的实际上指的是汇编代码或汇编器(as)中的对符号的定义。根据as手册,符号是一个中心概念,程序使用符号来命名事物,链接器使用符号来链接,调试器使用符号来调试(as并没有将目标文文件中的符号以其出现顺序排序),如:
1 .arch armv8-a
2 .file "x.c"
3 .text
4 .global xx
5 .data
6 .align 2
7 .type xx, %object
8 .size xx, 4
9 xx:
10 .word 1
11 .section .rodata
12 .align 3
13 .LC0:
14 .string "x:%d,%d\n"
15 .text
16 .align 2
17 .global main
18 .type main, %function
19 main:
20 stp x29, x30, [sp, -16]!
21 add x29, sp, 0
22 adrp x0, :got:xx
23 ldr x0, [x0, #:got_lo12:xx]
......
以上代码中xx/.LC0/main 均为符号,除此之外:如file和每个section都会在最终目标文件中输出一个符号, 而以.L开头的符号则默认不会输出到目标文件(除非指定-L)选项,如:
tangyuan@ubuntu:~/compiler_test/gcc_test/x86/test$ readelf -s x.o
Symbol table '.symtab' contains 15 entries:
Num: Value Size Type Bind Vis Ndx Name
0: 0000000000000000 0 NOTYPE LOCAL DEFAULT UND
1: 0000000000000000 0 FILE LOCAL DEFAULT ABS x.c //文件名符号
2: 0000000000000000 0 SECTION LOCAL DEFAULT 1
3: 0000000000000000 0 SECTION LOCAL DEFAULT 3
4: 0000000000000000 0 SECTION LOCAL DEFAULT 4
5: 0000000000000000 0 NOTYPE LOCAL DEFAULT 3 $d //数据段开始符号
6: 0000000000000000 0 SECTION LOCAL DEFAULT 5
7: 0000000000000000 0 NOTYPE LOCAL DEFAULT 5 $d
8: 0000000000000000 0 NOTYPE LOCAL DEFAULT 1 $x //代码段开始符号
9: 0000000000000000 0 SECTION LOCAL DEFAULT 7
10: 0000000000000000 0 SECTION LOCAL DEFAULT 6
11: 0000000000000000 4 OBJECT GLOBAL DEFAULT 3 xx
12: 0000000000000000 56 FUNC GLOBAL DEFAULT 1 main
13: 0000000000000000 0 NOTYPE GLOBAL DEFAULT UND yyy
14: 0000000000000000 0 NOTYPE GLOBAL DEFAULT UND printf
所以说ELF文件中
符号表的作用实际上是记录汇编代码中出现的符号(根据as选项不同决定.L开头的符号是否输出)。
6.过程链接表(Procedure Linkage Table,plt表)节区,过程链接表动态重定位表(.rela.plt)节区
过程链接表是在链接阶段(ld)生成的,其作用是用来链接不同函数之间的调用;在cc1的编译过程中只是指定了符号的调用,并不关心具体是如何调用的,如下:
//x.s文件
......
19 func22:
......
27 ldr w2, [x0]
28 adrp x0, .LC0
29 add x0, x0, :lo12:.LC0
30 bl printf //1)
31 nop
32 ldp x29, x30, [sp], 16
33 ret
......
38 main:
39 stp x29, x30, [sp, -16]!
40 add x29, sp, 0
41 bl func22 //2)
42 mov w0, 0
......
//目标文件反汇编
Disassembly of section .text:
0000000000000000 <func22>:
0: a9bf7bfd stp x29, x30, [sp, #-16]!
4: 910003fd mov x29, sp
8: 90000000 adrp x0, 0 <func22>
c: f9400000 ldr x0, [x0]
10: b9400001 ldr w1, [x0]
14: 90000000 adrp x0, 0 <yyy>
18: f9400000 ldr x0, [x0]
1c: b9400002 ldr w2, [x0]
20: 90000000 adrp x0, 0 <func22>
24: 91000000 add x0, x0, #0x0
28: 94000000 bl 0 <printf> // 1)
2c: d503201f nop
30: a8c17bfd ldp x29, x30, [sp], #16
34: d65f03c0 ret
0000000000000038 <main>:
38: a9bf7bfd stp x29, x30, [sp, #-16]!
3c: 910003fd mov x29, sp
40: 94000000 bl 0 <func22> // 2)
44: 52800000 mov w0, #0x0 // #0
48: a8c17bfd ldp x29, x30, [sp], #16
4c: d65f03c0 ret
在汇编文件和目标文件中,都只是简单的指定了(函数)符号调用,并不区分此符号是已定义还是未定义的, 而在(aarch64平台)链接过程中全局函数和局部函数是否会有PLT表取决于是否存在对应的引用,以及如何引用,其对应的源码如下:
./binutil/gold/aarch64.cc
//此函数负责对局部符号的重定位,STT_GNU_IFUNC 参考https://sourceware.org/glibc/wiki/GNU_IFUNC https://www.airs.com/blog/archives/403
Target_aarch64<size, big_endian>::Scan::local(...)
{
bool is_ifunc = lsym.get_st_type() == elfcpp::STT_GNU_IFUNC;
if (is_ifunc && this->reloc_needs_plt_for_ifunc(object, r_type))
target->make_local_ifunc_plt_entry(symtab, layout, object, r_sym);
......
}
//对于全局符号重定位,只要是CALL26/JUMP26都直接做plt_entry
Target_aarch64<size, big_endian>::Scan::global(......)
{
case elfcpp::R_AARCH64_TSTBR14:
case elfcpp::R_AARCH64_CONDBR19:
case elfcpp::R_AARCH64_JUMP26:
case elfcpp::R_AARCH64_CALL26:
{
if (gsym->final_value_is_known())
break;
if (gsym->is_defined() &&
!gsym->is_from_dynobj() &&
!gsym->is_preemptible())
break;
// Make plt entry for function call.
target->make_plt_entry(symtab, layout, gsym);
break;
}
......
}
这里没有仔细分析这段源码,但根据<ELF for the ARM 64-bit Architecture (AArch64)>手册:
一个PLT入口代表到一个可执行文件外部的长跳转,通常来说,在静态链接的过程中只知道目标符号的名称,而不知道其地址,这样的位置称为一个导入位置或导入符号基于SysV的DSOs(Dynamic Shared Objects, 如 for linux)同样需要从可执行文件导出的函数拥有PLT入口. 事实上导出函数被当做导入函数对待,这样在动态链接时其定义才有可能被重写.静态链接器必须为每个存在的AARCH64 B/BL系列指令的重定位指令引用的符号产生一个PLT入口,在linux/sysV DSO中,如STB_GLOBAL 符号 + STV_DEFUALT可见性的就是个候选指令.
也就是
大体来说只要是全局函数,且被B/BL引用的(代码中的CALL26/JUMP26), 基本上都要放到plt表(在ld选项中没有看到可以完全关闭plt表的编译选项,-static编译也是默认有plt表的).
链接器为函数创建plt表后调用点的代码如下:
125 00000000000004a0 <func22@plt>: //2) 再间接跳转到真正函数函数
126 4a0: b0000090 adrp x16, 11000 <func22+0x10b30>
127 4a4: f9400211 ldr x17, [x16]
128 4a8: 91000210 add x16, x16, #0x0
129 4ac: d61f0220 br x17 //3) 绝对地址跳转
......
161 0000000000000508 <main>:
162 508: a9bf7bfd stp x29, x30, [sp, #-16]!
163 50c: 910003fd mov x29, sp
164 510: 97ffffe4 bl 4a0 <func22@plt> //1) 跳转到函数的plt表
165 514: 52800000 mov w0, #0x0
166 518: a8c17bfd ldp x29, x30, [sp], #16
167 51c: d65f03c0 ret
当链接器为函数创建对应的func@plt代码后:
* 被调用点(如这里的main)会利用相对寻址调用到plt表中的函数(这里的func22@plt)
* plt表中的函数(func22@plt)在运行时通过绝对地址寻址(范围可覆盖整个地址空间)调用真正的函数(func22)
* 链接器将上述代码中所有函数的@plt代码都放到了一个名为.plt的节区中,所有函数的@plt代码,构成了ELF中的.plt表(过程链接表).
由上述代码还可得知,在经过plt表处理后的函数,最终的跳转是由绝对地址跳转实现的,对于可变加载地址和动态链接过程来说,此绝对地址在运行时必然是需要被修复的(前者是直接动态链接时重定位修复,后者是动态链接时查找符号修复,二者区别在于前者是已定义符号,后者是未定义符号),故在链接后的exe/dll文件中就有一个.rela.plt表,专门用来记录.plt段相关的动态链接重定位信息。
根据[1]可知,内核动态链接一共有两个表,分别是.rela.dyn和.rela.plt,其中:
* .rela.plt记录的是.plt表相关的动态链接信息
这个名字很像静态链接重定位表,但实际上是链接阶段生成的plt的动态链接重定位表。在链接之前,汇编器是没有生成plt节区的,链接后的dll/exe文件中通过此节区记录plt节区的动态链接信息. 实际上rela.plt是保存所有加载时必须重定位的
函数的信息,其中每一个表项都是一个ELF64_Rela结构体
* .rela.dyn记录的是dll/exe文件中除了plt节区外,其他节区的动态链接信息
.rela.dyn保存所有加载时必须重定位的变量的信息,其中每一个表项都是一个ELF64_Rela结构体
ELF文件中除了.rela.plt和.rela.dyn这两个节区是保存函数/变量的动态链接重定位表外,其他的.rela.xxx保存的都是静态链接的重定位信息.
* 在未开启地址无关代码的情况下:
rela.dyn中需要重定的地址可能出现在任何内存段,如text/data/bss
rela.plt中的重定位地址出现在.got或.got.plt段中
* 在仅开启了地址无关代码(fPIC/fPIE + -pie/-shared),未开启延迟绑定(Lazy Binding)的情况下:
rela.plt和rela.dyn这两个动态链接重定位表的重定位信息都在.got段内
* 在开启了地址无关代码(fPIC/fPIE + -pie/-shared),同时开启延迟绑定(Lazy Binding)的情况下:
rela.plt中需重定位的地址均出现在.got.plt段中
rela.dyn中需要重定位的地址信息均出现在.got段中
7.全局偏移表(got表)节区和.got.plt节
全局偏移表(Global Offset Table, got表)的作用是用来构造地址无关代码,地址无关代码按照ld的代码理解应该是:在加载地址不同的情况下,程序中的所有只读数据运行时也不需要修改;
而具体的做法就是是将代码中所有需要被重定位的位置,都通过间接引用的方式放到.got表中,运行时只需要修改.got表中的数据即可实现只读代码不被修改.
.got表和.plt表的相似点是,
二者都是在链接过程中生成的;不同点在于,默认情况下:
* .got表是由编译阶段确定的,链接过程只是按照编译阶段的标定来处理
* 对哪些函数生成.plt表是由链接过程来决定的
如下的汇编代码(目标文件)中就显示的标注了使用got表:
......
18 .type func22, %function
19 func22:
20 stp x29, x30, [sp, -16]!
21 add x29, sp, 0
22 adrp x0, :got:xx
23 ldr x0, [x0, #:got_lo12:xx]
24 ldr w1, [x0]
25 adrp x0, :got:yyy //aarch64汇编中通过 :got:标注当前符号要放到.got表中
26 ldr x0, [x0, #:got_lo12:yyy]
27 ldr w2, [x0]
......
tangyuan@ubuntu:~/compiler_test/gcc_test/x86/test$ readelf -r --wide x.o
Relocation section '.rela.text' at offset 0x280 contains 8 entries:
Offset Info Type Symbol's Value Symbol's Name + Addend
0000000000000008 0000000b00000137 R_AARCH64_ADR_GOT_PAGE 0000000000000000 xx + 0
000000000000000c 0000000b00000138 R_AARCH64_LD64_GOT_LO12_NC 0000000000000000 xx + 0
0000000000000014 0000000d00000137 R_AARCH64_ADR_GOT_PAGE 0000000000000000 yyy + 0 //目标文件通过静态链接重定位类型来代表yyy是got表中的元素
0000000000000018 0000000d00000138 R_AARCH64_LD64_GOT_LO12_NC 0000000000000000 yyy + 0
0000000000000020 0000000600000113 R_AARCH64_ADR_PREL_PG_HI21 0000000000000000 .rodata + 0
0000000000000024 0000000600000115 R_AARCH64_ADD_ABS_LO12_NC 0000000000000000 .rodata + 0
0000000000000028 0000000e0000011b R_AARCH64_CALL26 0000000000000000 printf + 0
0000000000000040 0000000c0000011b R_AARCH64_CALL26 0000000000000000 func22 + 0
tangyuan@ubuntu:~/compiler_test/gcc_test/x86/test$ readelf -S x.o|grep got
tangyuan@ubuntu:~/compiler_test/gcc_test/x86/test$ readelf -S x|grep got
[20] .got PROGBITS 0000000000010f98 00000f98 //只有最终的dll/exe文件才有got表
.got.plt表实际上和.got表的原理是一样的,只不过是将函数的重定位信息单独的保存到.got.plt表了,这主要和延迟绑定(Lazy Binding)有关:
* 若ld传入了参数支持延迟绑定(-z lazy),那么就会将函数(plt)的动态链接重定位信息放到单独的.got.plt表中;
* 若未开启延迟绑定(-z now),那么函数(plt)的动态链接重定位信息也放到.got表中,.got表是加载时直接绑定的.
未开启Lazy Binding时的ELF文件和运行时重定位实现如下(这里以pie文件为例):
开启Lazy Binding时的ELF文件和运行时重定位实现如下:
注:
.got.plt表的前三项分别为:
1) 内存中.dynamic段的内存地址
2) 当前模块ID
3) _dl_runtime_resolve函数地址,在开启延迟绑定时,所有.got.plt中待重定位的函数绝对地址指针都指向此函数,
当函数第一次运行时,此函数负责将将当前指针指向真正要调用的正确的函数地址。
8.动态链接信息(.dynamic)表
.interp段中保存了
动态链接器在系统中的路径,而.dynamic段则保存了
动态链接器所需要的基本信息,如依赖的共享对象(dll),动态链接符号表位置,动态链接重定位表位置,共享对象的初始化代码等.
.dynamic段中存的是Elf32_Dyn结构体的数组,其只有两个字段,如下:
typedef struct {
Elf64_Sxword d_tag; /* entry tag value */
union {
Elf64_Xword d_val;
Elf64_Addr d_ptr;
} d_un;
} Elf64_Dyn;
其中d_tag是类型,d_un是值,常见的类型如:
* DT_SYMTAB: d_ptr记录动态链接符号表(.dynsym)的地址偏移
* DT_STRTAB: d_ptr记录动态链接字符串表(.dynstr)的地址偏移
* DT_STRSZ: d_val记录动态链接字符串表(.dynstr)的大小
* DT_HASH: d_ptr表示动态链接hash表(.hash)的地址
* DT_SONAME: 本共享对象的SO-NAME
* DT_RPATH: 动态链接共享对象的搜索路径
* DT_INIT: 初始化代码地址
* DT_FINIT:结束代码地址
* DT_NEED: 当前文件依赖的共享目标文件的文件名
* DT_REL/DT_RELA: 动态链接重定位表地址
* DT_RELAENT: 动态链接重定位表项的数目
.dynamic段的内容可通过readelf -d 查看:
tangyuan@ubuntu:~/compiler_test/gcc_test/x86/test$ readelf -d main
Dynamic section at offset 0xd78 contains 28 entries:
Tag Type Name/Value
0x0000000000000001 (NEEDED) Shared library: [./y.so] //依赖库,正常只是库文件名,若编译时驶入的名为 ./y.so,则这里就为./y.so
0x0000000000000001 (NEEDED) Shared library: [libc.so.6] //依赖库,基本上所有非static的ELF文件中都要依赖于libc.so这个基础的系统库
0x000000000000000c (INIT) 0x730 //.init段的文件偏移
0x000000000000000d (FINI) 0x99c //.finit段的文件偏移
0x0000000000000019 (INIT_ARRAY) 0x10d68 //.init_array段的文件偏移
0x000000000000001b (INIT_ARRAYSZ) 8 (bytes) //.init_array段的大小
0x000000000000001a (FINI_ARRAY) 0x10d70 //.fini_array段的文件偏移
0x000000000000001c (FINI_ARRAYSZ) 8 (bytes) //.fini_array段的大小
0x000000006ffffef5 (GNU_HASH) 0x260 //.gnu.hash段的偏移
0x0000000000000005 (STRTAB) 0x488 //动态链接字符串表(.dynstr)的文件偏移
0x0000000000000006 (SYMTAB) 0x2a8 //动态链接符号表(.dynsym)的文件偏移
0x000000000000000a (STRSZ) 218 (bytes) //动态链接字符串表(.dynstr)的大小
0x000000000000000b (SYMENT) 24 (bytes) //动态链接符号表(.dynsym)中每个元素的大小
0x0000000000000015 (DEBUG) 0x0 //运行时ld.so会将r_debug的运行时地址填充到这里,此信息可用于GDB调试
0x0000000000000003 (PLTGOT) 0x10f78 //.got.plt段的内存偏移
0x0000000000000002 (PLTRELSZ) 120 (bytes) //.rela.plt段的大小
0x0000000000000014 (PLTREL) RELA //.rela.plt段重定位类型是RELA还是REL
0x0000000000000017 (JMPREL) 0x6b8 //.rela.plt段的地址
0x0000000000000007 (RELA) 0x5b0 //.rela.dyn段的地址
0x0000000000000008 (RELASZ) 264 (bytes) //.rela.dyn段的大小
0x0000000000000009 (RELAENT) 24 (bytes) //.rela.dyn段中每个元素的大小
0x000000000000001e (FLAGS) BIND_NOW //额外的flag,如 BIND_NOW, STATIC_TLS, TEXTREL等 当前代码是否为地址无关,是否延迟绑定都可以由这里确定
0x000000006ffffffb (FLAGS_1) Flags: NOW PIE //额外的flag,如是否是地址无关代码
0x000000006ffffffe (VERNEED) 0x590 //.gnu.version_r段的地址
0x000000006fffffff (VERNEEDNUM) 1 //needed versions的数量
0x000000006ffffff0 (VERSYM) 0x562 //.gnu.version段的地址
0x000000006ffffff9 (RELACOUNT) 6 //.rela.plt段中RELA类型的元素个数??
0x0000000000000000 (NULL) 0x0 //结束标记
注:
x86平台可能还有一个.plt.got段,但aarch64没有,见[2,3]:
9.动态链接符号表(.dynsym),动态链接字符串表(.dynstr)
在静态链接的过程中,有一个专门的节区叫做符号表(.symtab),其中保存的实际上是此目标文件中符号的定义和引用(所有UND的内容都是符号的引用,其他的都是符号的定义);
动态链接的符号表和静态链接的比较相似,其区别在于动态链接的符号表指保存了与动态链接相关的符号,对于模块内部的符号(如私有变量)则不保存;
动态链接的模块通常都同时拥有动态链接符号表(.dynsym)和静态链接符号表(.symtab),
后者通常保存了所有目标文件来的符号,而前者只是后者的子集。
.dynsym同样也需要一些辅助表,.dynstr记录的就是动态链接符号表用到的字符串表; 动态链接符号表比较好理解,这里重做一个动态链接字符串表应该是为了支持strip,因为strip会完全清除文件中目标文件遗留的静态链接符号表(.symtab)和静态链接符号表对应的字符串表(.strtab),如:
//strip前后对比,静态链接符号表和字符串表被去除了
1 There are 27 section headers, starting at offset 0x1d30: 1 There are 25 section headers, starting at offset 0x1120:
2 2
3 Section Headers: 3 Section Headers:
4 [Nr] Name Type Address Offset 4 [Nr] Name Type Address Offset
5 Size EntSize Flags Link Info Align 5 Size EntSize Flags Link Info Align
6 [ 0] NULL 0000000000000000 00000000 6 [ 0] NULL 0000000000000000 00000000
7 0000000000000000 0000000000000000 0 0 0 7 0000000000000000 0000000000000000 0 0 0
+ 8 +-- 40 lines: [ 1] .interp PROGBITS 0000000000000200 0000 + 8 +-- 40 lines: [ 1] .interp PROGBITS 0000000000000200 00000200
48 [21] .data PROGBITS 0000000000011000 00001000 48 [21] .data PROGBITS 0000000000011000 00001000
49 0000000000000014 0000000000000000 WA 0 0 8 49 0000000000000014 0000000000000000 WA 0 0 8
50 [22] .bss NOBITS 0000000000011014 00001014 50 [22] .bss NOBITS 0000000000011014 00001014
51 0000000000000004 0000000000000000 WA 0 0 1 51 0000000000000004 0000000000000000 WA 0 0 1
52 [23] .comment PROGBITS 0000000000000000 00001014 52 [23] .comment PROGBITS 0000000000000000 00001014
53 0000000000000030 0000000000000001 MS 0 0 1 53 0000000000000030 0000000000000001 MS 0 0 1
54 [24] .symtab SYMTAB 0000000000000000 00001048 54 [24] .shstrtab STRTAB 0000000000000000 00001044
55 00000000000008a0 0000000000000018 25 64 8 55 00000000000000dc 0000000000000000 0 0 1
56 [25] .strtab STRTAB 0000000000000000 000018e8 ------------------------------------------------------------------------------------
57 0000000000000355 0000000000000000 0 0 1 ------------------------------------------------------------------------------------
58 [26] .shstrtab STRTAB 0000000000000000 00001c3d ------------------------------------------------------------------------------------
59 00000000000000ec 0000000000000000 0 0 1 ------------------------------------------------------------------------------------
60 Key to Flags: 56 Key to Flags:
61 W (write), A (alloc), X (execute), M (merge), S (strings), I (info), 57 W (write), A (alloc), X (execute), M (merge), S (strings), I (info),
62 L (link order), O (extra OS processing required), G (group), T (TLS), 58 L (link order), O (extra OS processing required), G (group), T (TLS),
63 C (compressed), x (unknown), o (OS specific), E (exclude), 59 C (compressed), x (unknown), o (OS specific), E (exclude),
64 p (processor specific) 60 p (processor specific)
对于动态链接来说,动态链接符号表中保存的是此文件动态链接中的符号定义和引用;
*
动态链接符号表中定义的符号,实际上是给其他模块使用的,又称之为当前文件的
导出符号.
*
动态链接符号表中引用的符号,实际上是需要从其他模块获取的符号,由称之为当前文件的
导入符号.
readelf -s 同时显示静态和动态链接的符号表:
tangyuan@ubuntu:~/compiler_test/gcc_test/x86/test$ readelf -s y.so|grep -A5 Symbol
Symbol table '.dynsym' contains 19 entries:
Num: Value Size Type Bind Vis Ndx Name
0: 0000000000000000 0 NOTYPE LOCAL DEFAULT UND
1: 00000000000005c8 0 SECTION LOCAL DEFAULT 9
2: 0000000000011018 0 SECTION LOCAL DEFAULT 20
3: 0000000000000000 0 NOTYPE WEAK DEFAULT UND _ITM_deregisterTMCloneTab
--
Symbol table '.symtab' contains 73 entries:
Num: Value Size Type Bind Vis Ndx Name
0: 0000000000000000 0 NOTYPE LOCAL DEFAULT UND
1: 0000000000000190 0 SECTION LOCAL DEFAULT 1
2: 00000000000001b8 0 SECTION LOCAL DEFAULT 2
3: 0000000000000208 0 SECTION LOCAL DEFAULT 3
10.动态链接重定位表(.rela.plt,.rela.dyn)
需要动态链接重定位的原因主要是模块有导入符号的存在(即动态链接符号表中的未定义符号,如上),在编译时这些导入符号的地址是未知的,在运行时才能确定,故动态链接需要在运行时修正这些符号,即动态链接的重定位(
链接与重定位的区别在于链接包括空间分配,符号决议和重定位).
地址无关代码并不能解决模块需要重定位的本质(本质是当前模块有未定义符号),故
是否采用PIC编译,并不会影响一个模块是否需要动态链接重定位,但PIC可以保证代码段(只读段)不需要重定位(通过相对引用将重定位转移到数据段),而
数据段(包括.data/.got)在运行时的重定位还是不可避免的。
在动态链接中,只有唯二的动态链接重定位表:
* .rela.plt: 记录.plt段对应的.got或.got.plt(具体是哪个取决于是否开启延迟绑定)的动态链接重定位表项
其相当于代表所有全局函数调用的重定位
* .rela.dyn: 记录非.plt段的数据引用修正
除了.plt之外其他段的动态链接重定位修正都记录在这里,若开了PIC,那么所有的引用修正都应该位于.got段和数据段.
参考资料:
1.
https://www.cs.stevens.edu/~jschauma/631/elf.html //elf文件格式信息, ELF的更多资料可参考LSB(Linux Standard Base)手册
