前言

这是我对这几个月学习51单片机的一些汇总，谈谈对51的一些看法，51大致就是对定时器，计算器，中断，串口的一些操作，前面我浅谈一下51的基本操作，后面我会对Sg-90舵机，超声波，LCD1602，DHT11温湿度传感器，IIC-OLED,HC-05蓝牙模块，esp8266-01sWI-FI模块，4G模块，4驱小车进行一个详细的汇总，希望能对大家有所帮助。

文章目录

前言
一、单片机入门
1.什么是单片机
2.单片机工作的基本时序
3.数字电路基础
4.二进制逻辑运算
6.89C52的引脚图
二、单片机的一些项目
- 1.点亮一个LED&按键点亮
- 2.LED循环点亮
- 3.震动传感器介绍
- 4.震动传感器点亮Led&震动传感器触发继电器点亮Led
- 5.433接发模块&Relay做一个简易的报警器
- 6.定时器详解
- 7.中断详解
- 8.利用舵机&超声波通过中断&定时器做一个自动垃圾桶
- 9.UART串口详解
- 10.利用串口发一个字符到上位机
- 11.通过发送发送字符串到上位机
- 12.通过串口用HC-05蓝牙模块，手机连接蓝牙点亮一个LED
- 13.通过esp8266WI-FI模块通过上位机点亮一个LED
- 14.通过4GI模块通过上位机点亮一个LED
- 15.Lcd1602详解
- 16.DTH11温湿度详解
- 17.IIC_OLED详解
- 18.四驱小车
总结

一、单片机入门

1.什么是单片机

单片机是一种集成电路芯片，采用超大规模集成技术把具有处理数据能力的中央处理器CPU、随机存储器ROM、只读存储器RAM、定时器/计算器、中断系统和IO口等功能集成到一块硅片上构成的一个小型计算机，从当时的4为、8位发展到现在的300M的高速单片机。

2.单片机工作的基本时序

我们都知道在学校是通过铃声来控制所有班级的上下课时间，我们都知道单片机执行指令的过程就是从ROM取出一条指令执行来完成它在各个地方的作用，那它什么时候取指令这个是顺序呢？这里引入一个时序的周期，每访问一次ROM的时间，就是一个机器周期的时间。

1个机器周期 = 6个状态周期 = 12个时钟（振荡）周期

时钟周期：即单片机的基本时间单位，若晶体的频率=12MHZ，那时钟周期 = 1/12MHZ，一个时钟周期 = 1/12MHZ = 1/12000 000每秒

机器周期：即12x1/12 000 000 =0.000001s = 1us,访问一次ROM取指令的时间就是1us

3.数字电路基础

电平特性

数字电路中只有两种电平：高电平和低电平

高电平：5v或者3.3v，取决与单片机电源

低电平：0V

RS232电平：计算机串口的电平

高电平：-12v

低电平：+12v

我们跟电脑通信的时候，要通过元器件将单片机的电平转换成电脑能识别的电平，才能跟电脑进行通信。

4.二进制逻辑运算

"与"运算

有0得0，全1才1

1&1 = 1,1&0 = 0; 0&0 = 0;

"或"运算

有1得1，全0才0；

1|1 = 1；1|0 = 1；0|0 = 0;

"非"运算

~1 = 0；~0 = 1；

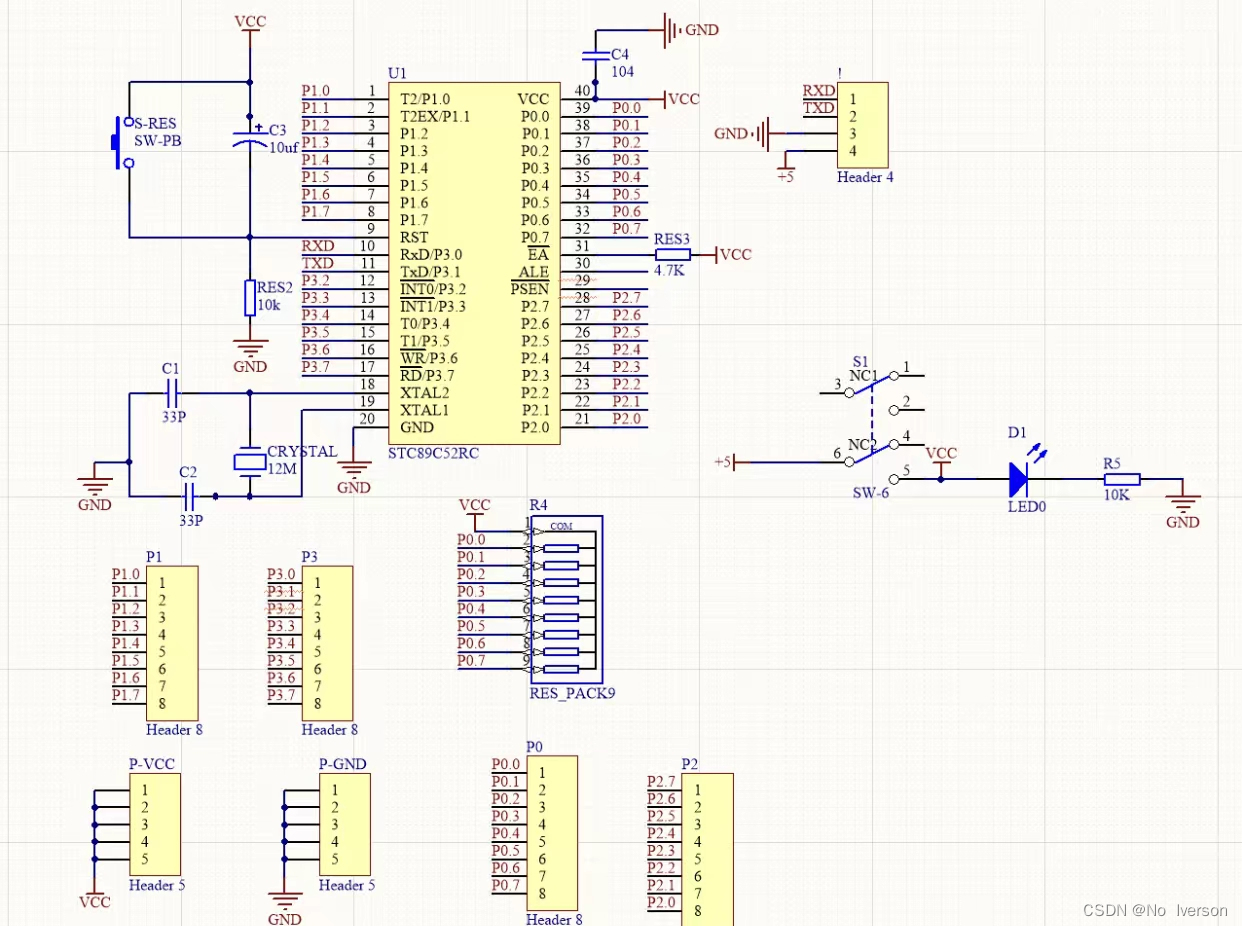

6.89C52的引脚

二、单片机的一些项目

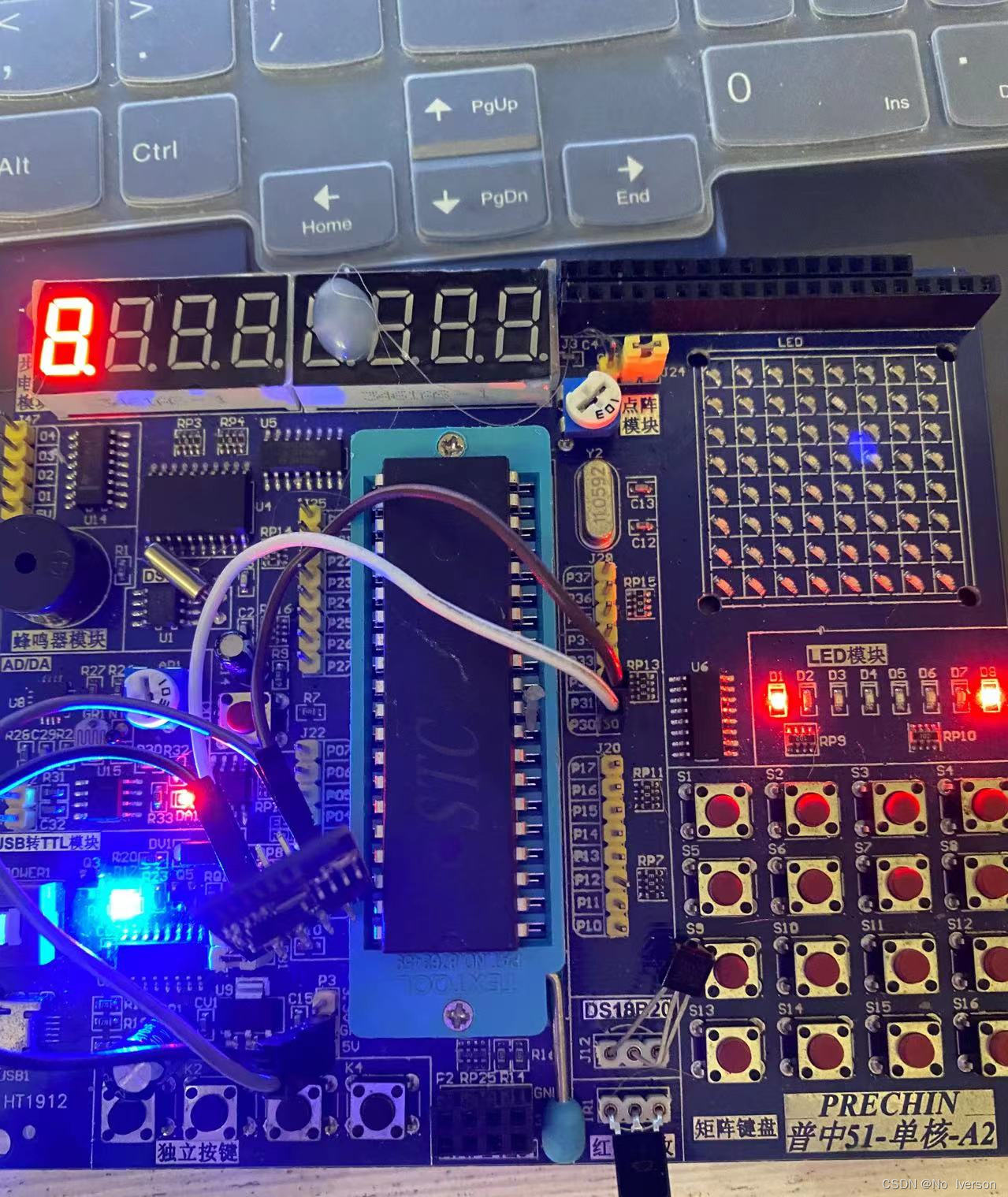

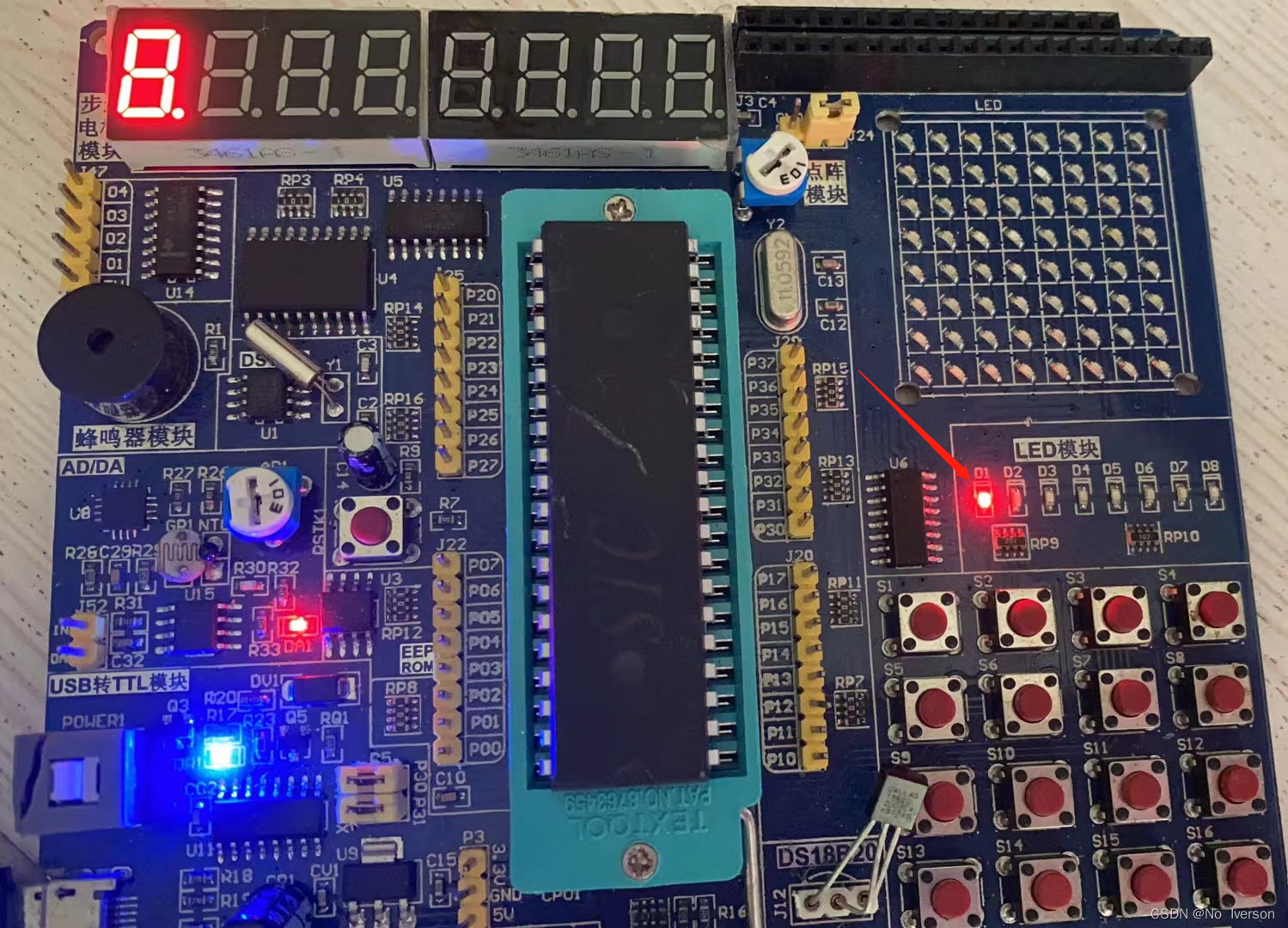

1.点亮一个LED&按键点亮

通过sbit访问单片机P2^0口，给它一个低电平，使它点亮

#include <REGX52.h>

sbit led = P2^0;//sbit作用是定义特殊功能寄存器的位变量 此时变量led就保存了p2^0的地址

void main()
{

		led = 0;//通过看原理图，这个io口的led是低电平触发


}

通过单片机自带的按键使它点亮

#include <REGX52.h>

sbit led = P2^0;

sbit key_open  = P3^1;
sbit key_close = P3^2;

void main()
{

	led = 1;//先默认让led关

		while(1)
		{
				if(key_open == 0)//当按下key_open它会的到一个低电平
				{
					led = 0;//按下按键我打开led
				}

				if(key_close == 0)//按下key_close,就关闭led
				{
					led = 1;
				}
		}




}

这里是通过按键开关来控制点亮了led的

2.LED循环点亮

#include <REGX52.h>
#include <intrins.h>

void main()
{

	P2 = 0xfe;//因为led是低电平点亮 0xfe = 1111 1110,我们先让第0位点亮

	while(1)
	{


			Delay1000ms();
	  	P2 = P2 << 1;//然后依次左移一位就= 1111 1101，让第1位点亮，后面依次操作
									//循环到第7位 = 是0111 1111 但是之前每循环左移都给了低电平
		if(P2 == 0x00)//所以当 = 0111 1111 的时候重新给它赋值位0xfe
		{

	    P2 = 0xfe;
		}

	}


}

void Delay1000ms()		//延迟函数
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 154;
	k = 122;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

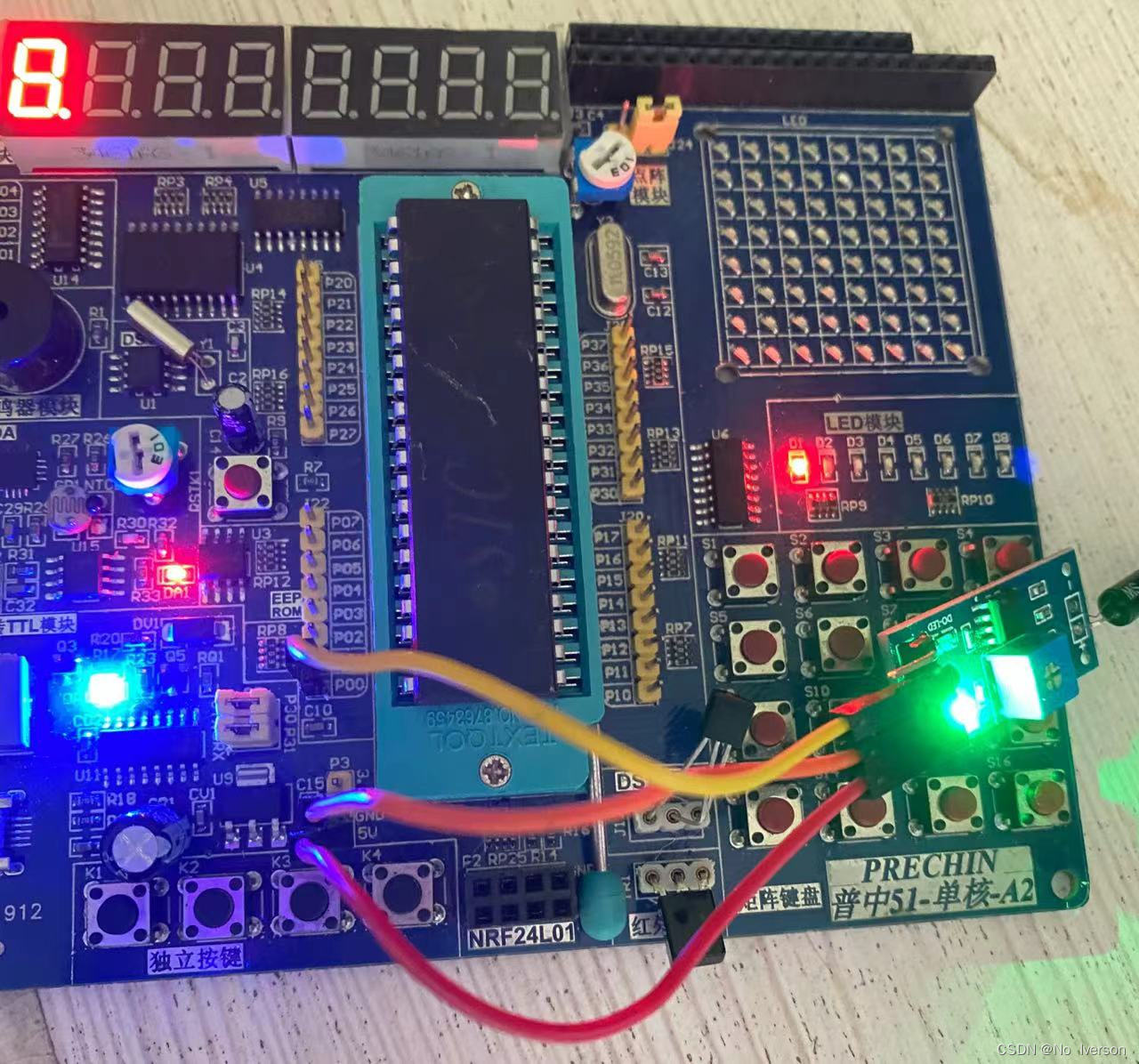

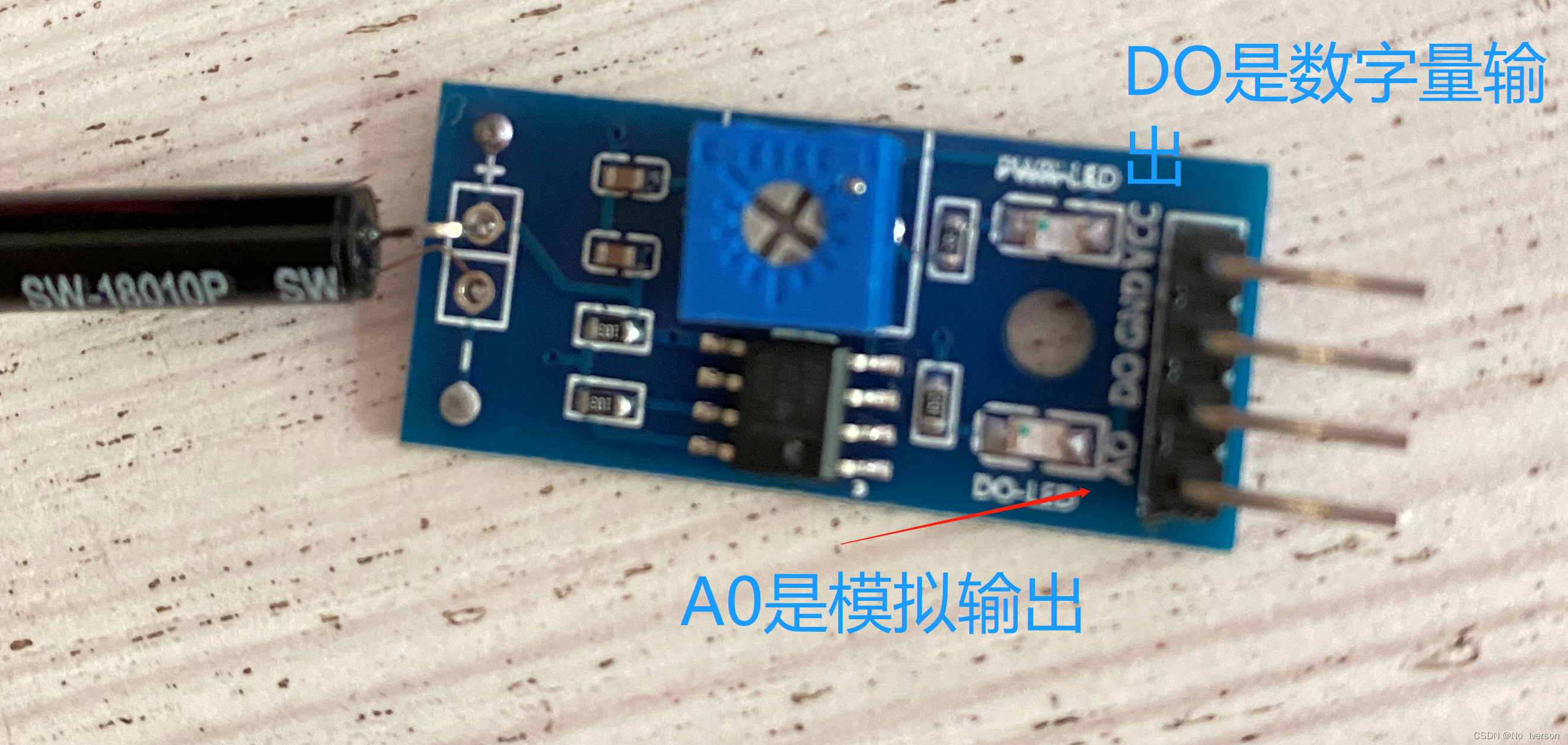

3.震动传感器介绍

通过震动点亮led

#include <REGX52.h>
#include <intrins.h>

sbit shake = P0^0;
sbit led   = P2^0;

void main()
{
	led = 1;

	while(1)
	{
		if(shake == 0)//当发生震动 就点亮led
		{
			led = 0;
		}

	}



}

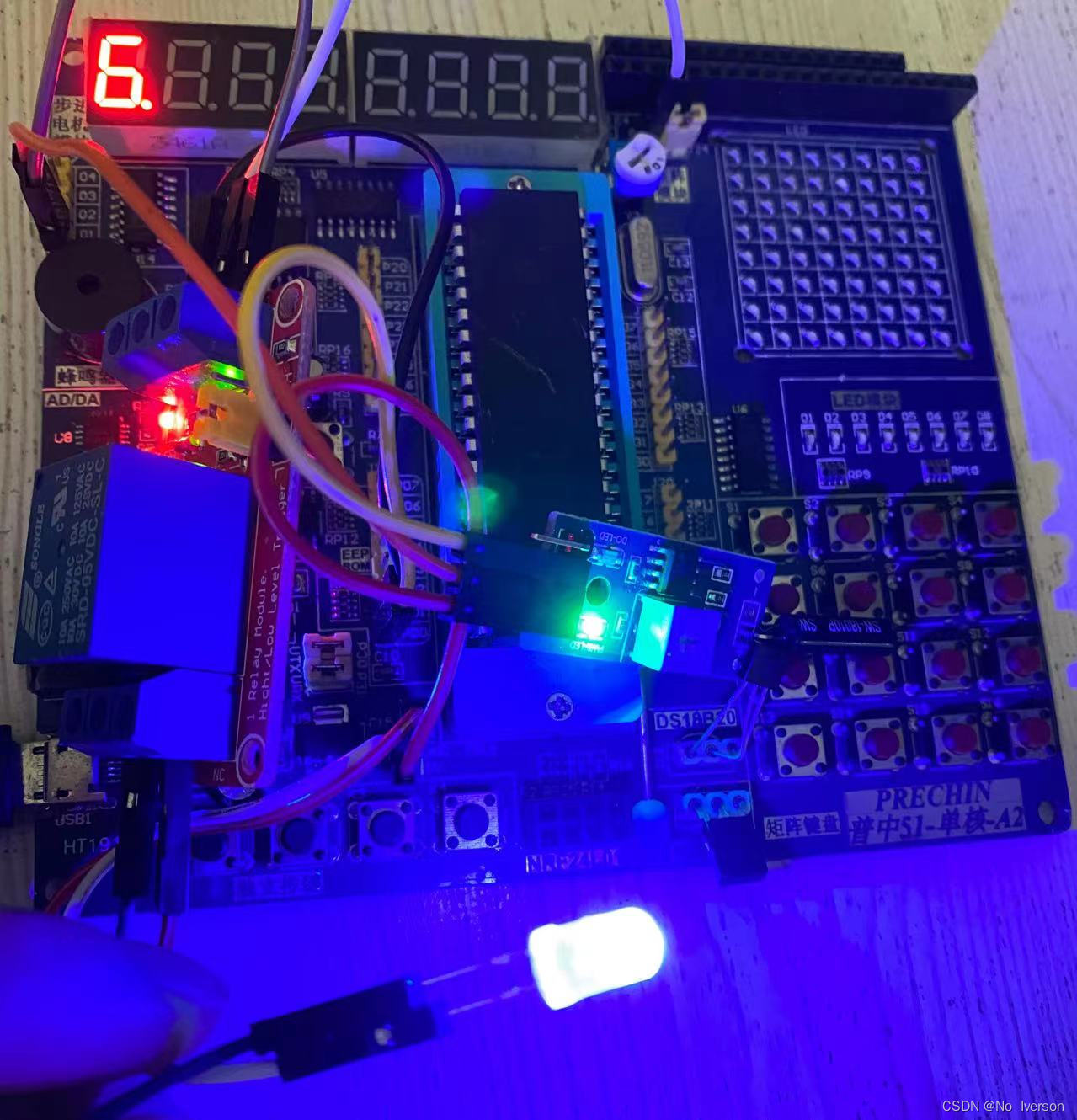

4.震动传感器点亮Led&震动传感器触发继电器点亮Led

通过震动让继电器把接在继电器上的灯点亮

#include <REGX52.h>
#include <intrins.h>

sbit shake = P0^0;
sbit relay = P0^1;

void main()
{

	while(1)
	{
		if(shake == 0)//当发生震动打开继电器
		{
			relay = 0;

		}

	}

}

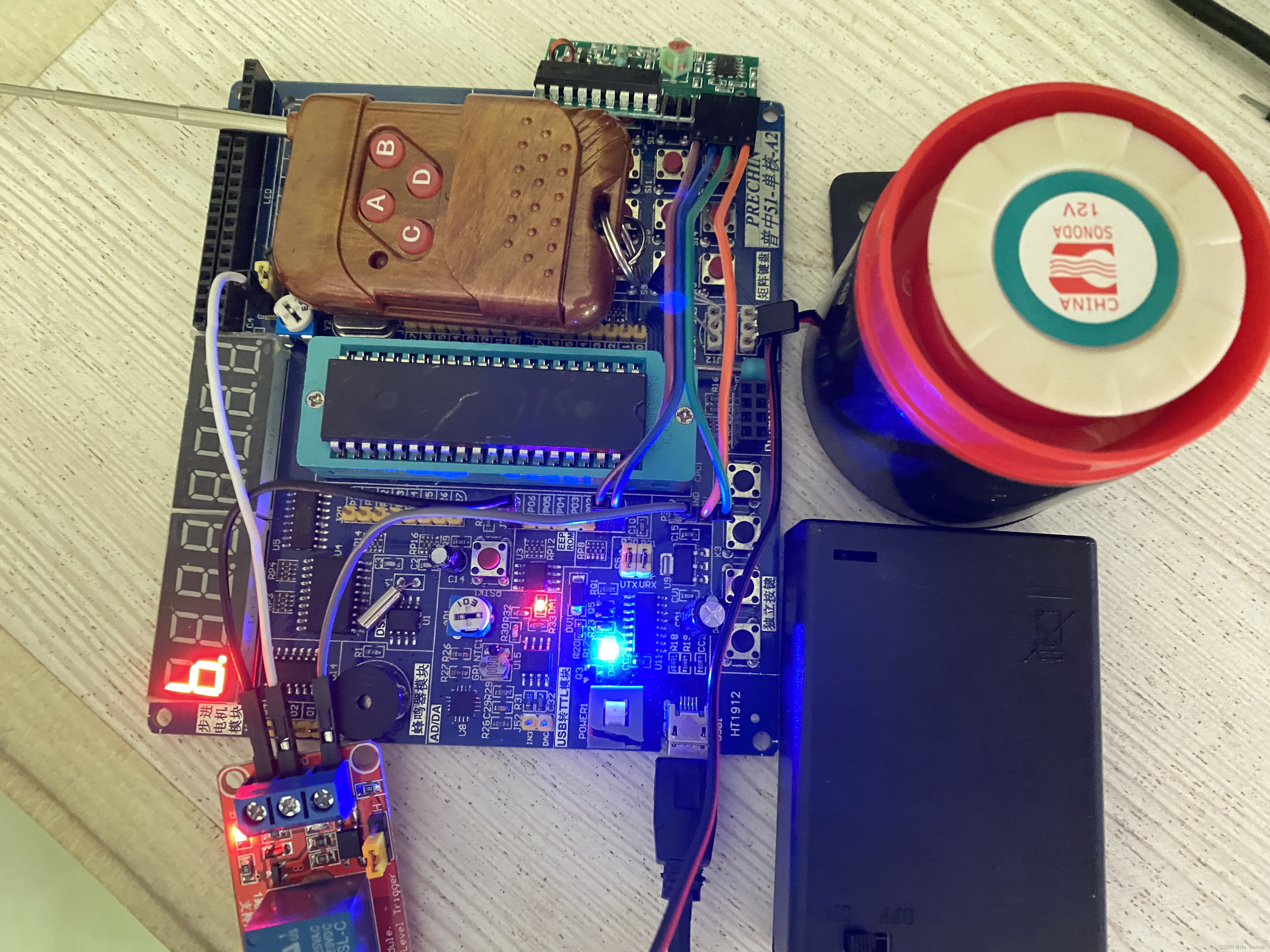

5.433接发模块&Relay做一个简易的报警器

通过433收发模块按下打开继电器让报警器响，在按一下让它停止响，当然你也可以在配一个震动传感器，如果发生震动就响，在按一下就停止响。

#include <REGX52.h>
#include <intrins.h>

sbit d0 = P0^0;
sbit d1 = P0^1;
sbit relay = P0^7;

void main()
{

	while(1)
	{
		if(d0 == 1)
		{
			relay = 0;
		}

		if(d1 == 1)
		{
			relay = 1;
		}
	}


}

6.定时器详解

51单片机有两组定时器，一组是T0，一组是T1，因为几个定时/计数，所以称为定时器。定时器的本质就是每过一个机器周期加1

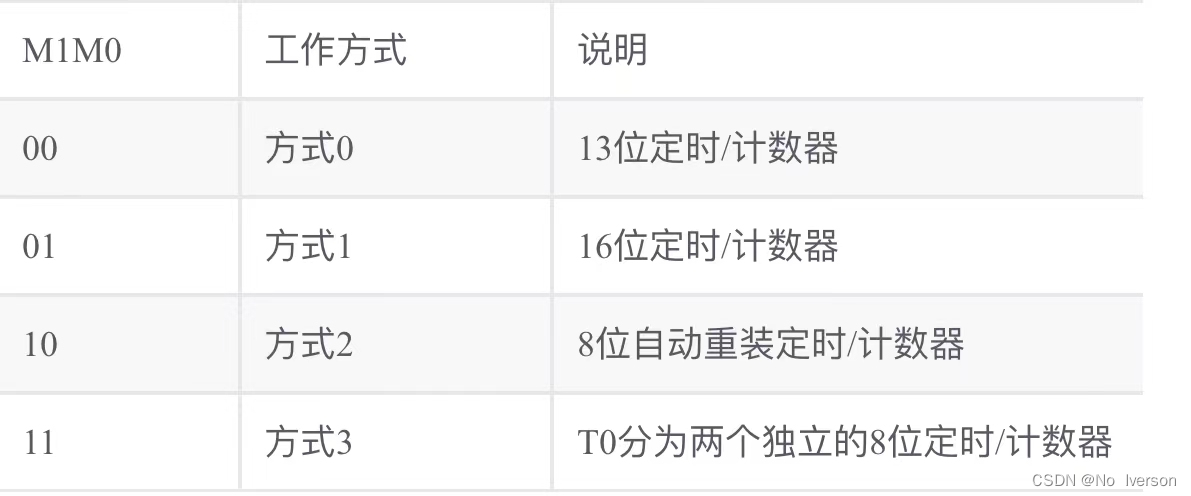

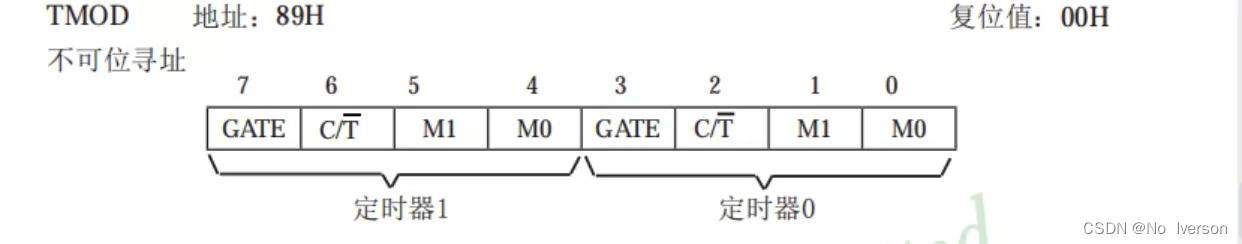

定时器一共有4个模式

GATE =1，要用软件使TR0/TR1置1，才能开始工作，同时外部中断INT0/1为高电平，才能启动定时器

C/T = 0是定时模式，=1是计数模式

#include <REGX52.h>
#include <intrins.h>

sbit led = P2^0;


void Delay1000ms()		//延迟函数
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 154;
	k = 122;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void Time_Init()
{
	TMOD = 0x01;
	TL0 = 0x20;		//设置定时初值1ms，定时器初值=（2的16次方(因为我选的模式1)—x）x12/你单片机晶振的频率 = 你要设的初值（us）求出的x转换成16 进制就行了
	TH0 = 0xD1;
	TR0  = 1;
	TF0  = 0;


}


void main()
{
	int num = 0;
	Time_Init();


	led = 1;//默认led为关的状态

	while(1)
	{
	   if(TF0 == 1)//定时好了溢出
  	{

	  	  ++num;//每溢出一次加1

				TL0 = 0x20;		//设置定时初值
				TH0 = 0xD1;
	 }

	 if(num == 1000)//加到1000 也就是1s 打开led
			{
				led = !led;

			}


}



}

7.中断详解

比如：你正在喝奶茶，此时发生了一个紧急事情，你就会先暂停喝奶茶，转而取处理这个紧急事情，等紧急事情处理完了，你就可以继续和奶茶了。我们把这种紧急事情叫做中断。但是如果你喝奶茶期间发生了许多事情，那就要按照紧急事情的优先级来处理。

#include <REGX51.H>

sbit led = P2^0;

int cnt = 0;

void Time_Init()
{
	TMOD = 0x10;
	TL1 = 0x18;		//设置定时初值
	TH1 = 0xFC;
	TR1 = 1;
	TF1 = 0;//现在还没有溢出，先让他=0
	ET1 = 1;//用的T1就必须用T1中断通道
	EA = 1;



}



void main()
{
	Time_Init();
	led = 1;

	while(1);

}

void zd() interrupt 3
{
	TL1 = 0x18;
	TH1 = 0xFC;

	cnt++;

	if(cnt == 500)
	{
		cnt = 0;
		led =!led;
	}
}

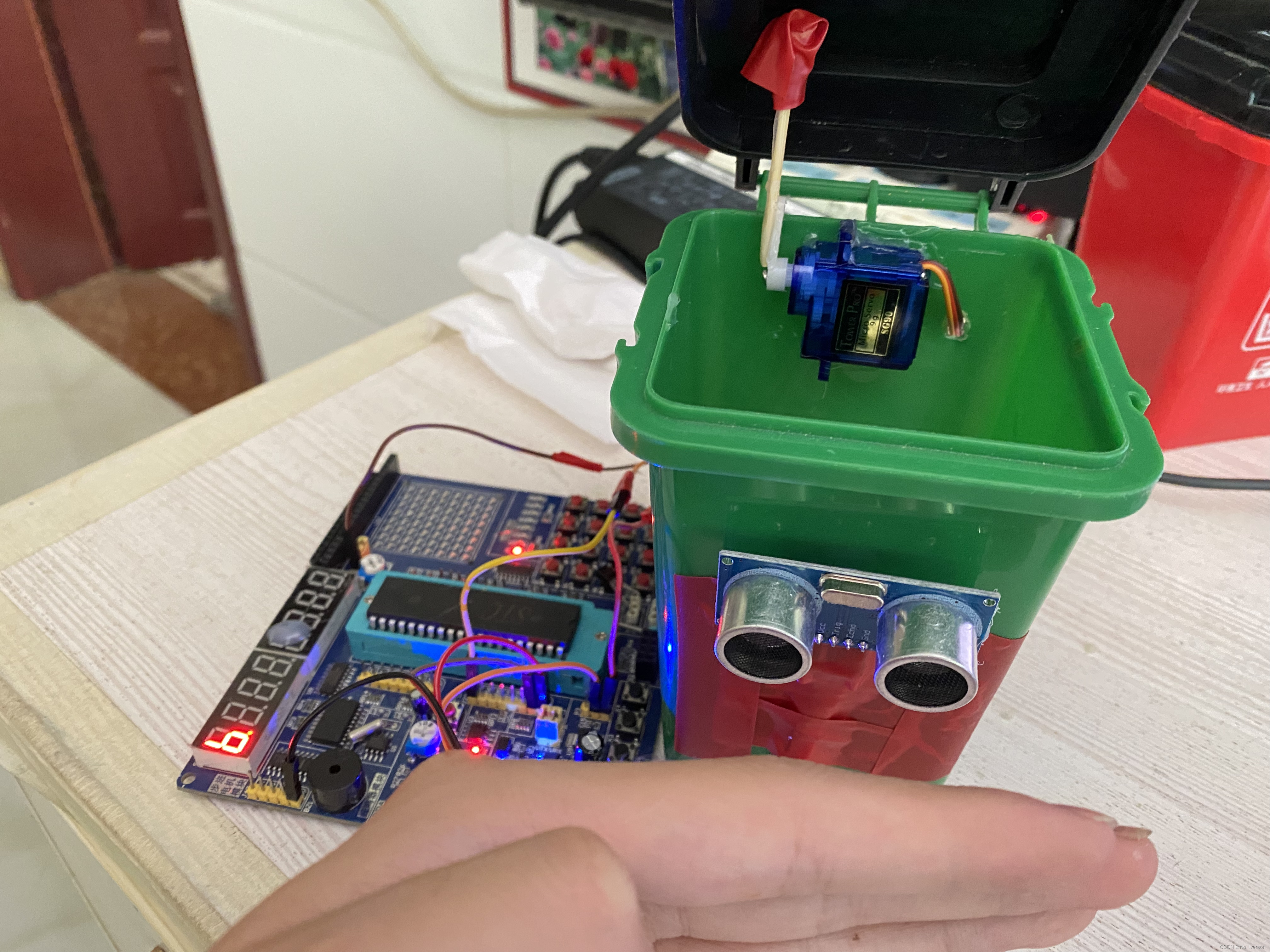

8.利用舵机&超声波通过中断&定时器做一个自动垃圾桶

超声波测距

#include <regx52.h>

sbit trig = P0^1;//发送超声波，要发送超声波，必须给trig一个10us以上的高电平
sbit echo = P0^0;//判断超声波什么时候发送和什么时候接收
sbit led  = P2^0;

void Delay10us()		//@11.0592MHz
{
	unsigned char i;

	i = 2;
	while (--i);
}


void trig10us()
{
	trig = 0;
	trig = 1;
	Delay10us();
	trig = 0;

}

void Time1_Init()
{
    TMOD = 0x10;//choose 16bit 计数
    TL1 = 0;
    TH1 = 0;
}


void main()
{
    double time;
    double dis;
    Time1_Init();

    while(1)
    {

        trig10us();
        while(echo == 0);//判断超声波说明时候发送
        TR1 = 1;//开始定时
        while(echo == 1);//判断超声波什么时候返回
        TR1 = 0;//停止计时
        time = (TH1 *256 + TL1)*1;//TL1和TH1是所计的数，1是机器周期1us，time就是超声波去的时间和返回的时间
        dis = (time/2)*0.034;//因为time存放的是去和返回的时间，所以要除以2，超声波测距是340m/s换算成 34000cm/s = 34cm/ms = 0.034cm/us
        if(dis < 10)
        {
            led = 0;//open led
        }
        else
        {
            led = 1;
        }

        TH1 = 0;
        TL1 = 0;
    }

}

舵机

/*
    控制舵机是通过占空比来控制的，也就是在单位时间内，你控制让它得到多少高电平
    sg90舵机最高频率是50Mhz 周期就是0.02s = 20ms，我们字舵机20ms这个周期内给它高电平控制舵机角度

     0° = 0.5ms
    45° = 1ms
    90° = 1.5ms
    135°= 2ms
    180°= 2.5ms

*/
#include <regx52.h>
#include <intrins.h>

sbit sg90 = P0^7;

int jd;//用于控制舵机角度
int cnt;//用于计数来判断定时器中断溢出

void Time0_Init()
{
    TMOD = 0x01;
  	TL0 = 0x33;	//定时器第八位初始化
	  TH0 = 0xFE;//定时器高八位初始化 设置定时0，5ms
    TR0 = 1;
    TF0 = 0;
    ET0 = 1;
    EA  = 1;

}

void Delay1000ms()		//延迟函数
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{
    Time0_Init();
    jd = 1;
		cnt = 0;

    while(1)
    {
        jd = 5;
				cnt = 0;
        Delay1000ms();
        jd = 1;
				cnt = 0;
        Delay1000ms();

    }

}

void zd() interrupt 1
{
	  TL0 = 0x33;
	  TH0 = 0xFE;
    cnt++;

    if(cnt <= jd)
    {
        sg90 = 1;
    }

    else
    {
        sg90 = 0;
    }

    if(cnt == 40)
    {
        cnt = 0;
    }
}

垃圾桶

#include <regx52.h>
#include <intrins.h>

sbit led = P2^0;
sbit trig = P0^1; //超声波发送 给trig至少10us高电平
sbit echo = P0^0;//怎么知道他开始发和接受的返回波
sbit dj = P0^7;
sbit key = P3^1;
int cnt = 0;
int jd;

void Time0_Init()
{
	TMOD &= 0xF0;
  TMOD |= 0x01;
	TL0 = 0x33;	//定时器第八位初始化
	TH0 = 0xFE;//定时器高八位初始化 设置定时0，5ms
	TR0 = 1;//开始定时
	TF0 = 0;//定时器溢出标志位
	EA = 1;//中断允许总开关
	ET0 = 1;//T0中断允许开关



}

void Delay2500ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 18;
	j = 131;
	k = 103;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void Delay10us()		//给trig一个10us延时
{
	unsigned char i;

	i = 2;
	while (--i);
}

void Time1_Init()//初始化定时器
{
	TMOD = 0x10;
	TH1 = 0;//从0开始定时
	TL1 = 0;

}

void trig10()//给trig一个10us高电平
{
	trig = 0;
	trig = 1;//向外发送
	Delay10us();
	trig = 0;//恢复

}

double Read_Csb()
{
	double dis;
	double time;

		TH1 = 0;//从0开始定时
	  TL1 = 0;

		trig10();//发送一个信号
		while(echo == 0);//通过echo从高电平跳转到低电平知道已经开始发送信号了
		TR1 = 1;//信号发送开始定时
		while(echo == 1);//通过从低电平跳转到高电平知道波回来了
		TR1 = 0;//波回来了结束定时
		time=(TH1 * 256 + TL1)*1;//us为单位  计算中间进过的时间 记得数TH0和TL0相加 就是TH0左移8位 移1位 = 2；8位 = 256 ；*1.085一个机器周期
		dis = time / 2* 0.034;//距离 = 340m/s = 34000cm/s = 34cm/ms = 0.034cm/us 时间来回两次 / 2


	return dis;

}

void main()
{
	double dis;
	Time1_Init();//初始化定时器
  Time0_Init();
	jd  = 1;
	cnt = 0;
	led = 1;

	while(1)
	{
		dis = Read_Csb();

		if(dis < 10 || key == 0)
		{
			led = 0;
			jd = 5;
			Delay2500ms();



		}
		else
		{
			led = 1;
			jd = 1;
		}



	}

}

void zd() interrupt 1 //控制脉冲
{
	cnt++;

	TL0 = 0x33;
	TH0 = 0xFE;

	if(cnt <= jd)
	{
		dj = 1;
	}
	else
	{
		dj = 0;
	}
	if(cnt == 40)
	{
		cnt = 0;

	}



}

9.UART串口详解

串口通信

1.单工只有一根线，只能单向传输
2.半双工有两根线Tx、Rx,交叉连接，但是任何时候只有一个方向传输和接收
3.全双工有两根线可以在两个方向上传输

同步和异步通信

1.同步通信发送数据和，等待接收方回应了，才能继续发送下个数据
同步通信必须保持双方在同一个时钟
2.异步通信发送数据后，不等待接收方的回应，继续发送下个数据
异步通信因为发送效率低，所以每发送一个字符，要加开始位和停止位，还要配置波特率

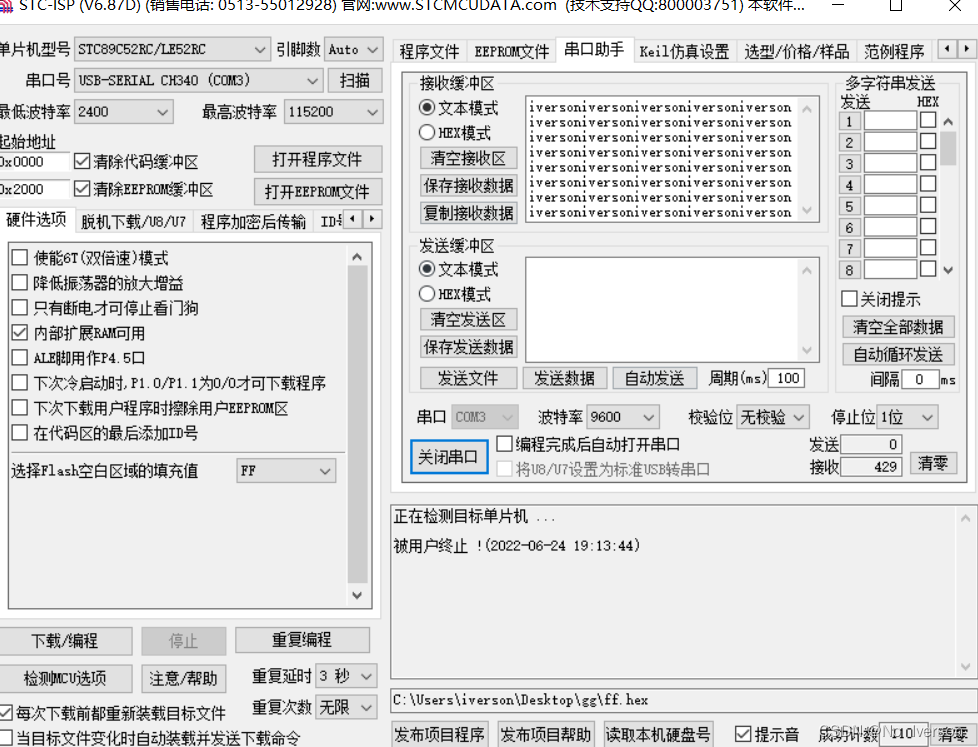

10.发送一个字符到上位机

#include <REGX51.H>
#include <intrins.h>

void UART_Init()
{
    PCON = 0x00;//波特率不翻倍
	SCON = 0x50;//sm0 sm1 sm2 ren rb8 tb8 ti ri 每发送一个数据ti必须复位 每接收一个数据ri必须复位 ren = 1允许接收
	TMOD = 0x20;//波特率配置 方式1 9600 =(2smod/32)*t1的溢出率
	TH1  = 0XFD;//t1溢出率 = (频率/32)*(256 -TH1)
	TL1  = 0xFD;
	TR1 = 1;//打开定时器1

}

void Delay10000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 71;
	j = 10;
	k = 171;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{

	UART_Init();

	while(1)
	{
		Delay10000ms();
		SBUF = 'a';//每个一秒发送一个字符
	}
}

11.发送一个字符串到上位机

#include <REGX51.H>
#include <intrins.h>

void UART_Init()
{
	SCON = 0x50;
	TMOD = 0x20;
	TH1  = 0XFD;
	TL1  = 0xFD;
	TR1= 1;


}


void Send_Bit(char Data)
{
	SBUF = Data;
	while(!TI);
	TI = 0;

}

void Send_String(char * p)
{

	while(*p != '\0')
	{

		Send_Bit(*p);
		p++;
	}

}

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{
	UART_Init();

	while(1)
	{
		Delay1000ms();
		Send_String("iverson");
	}


}

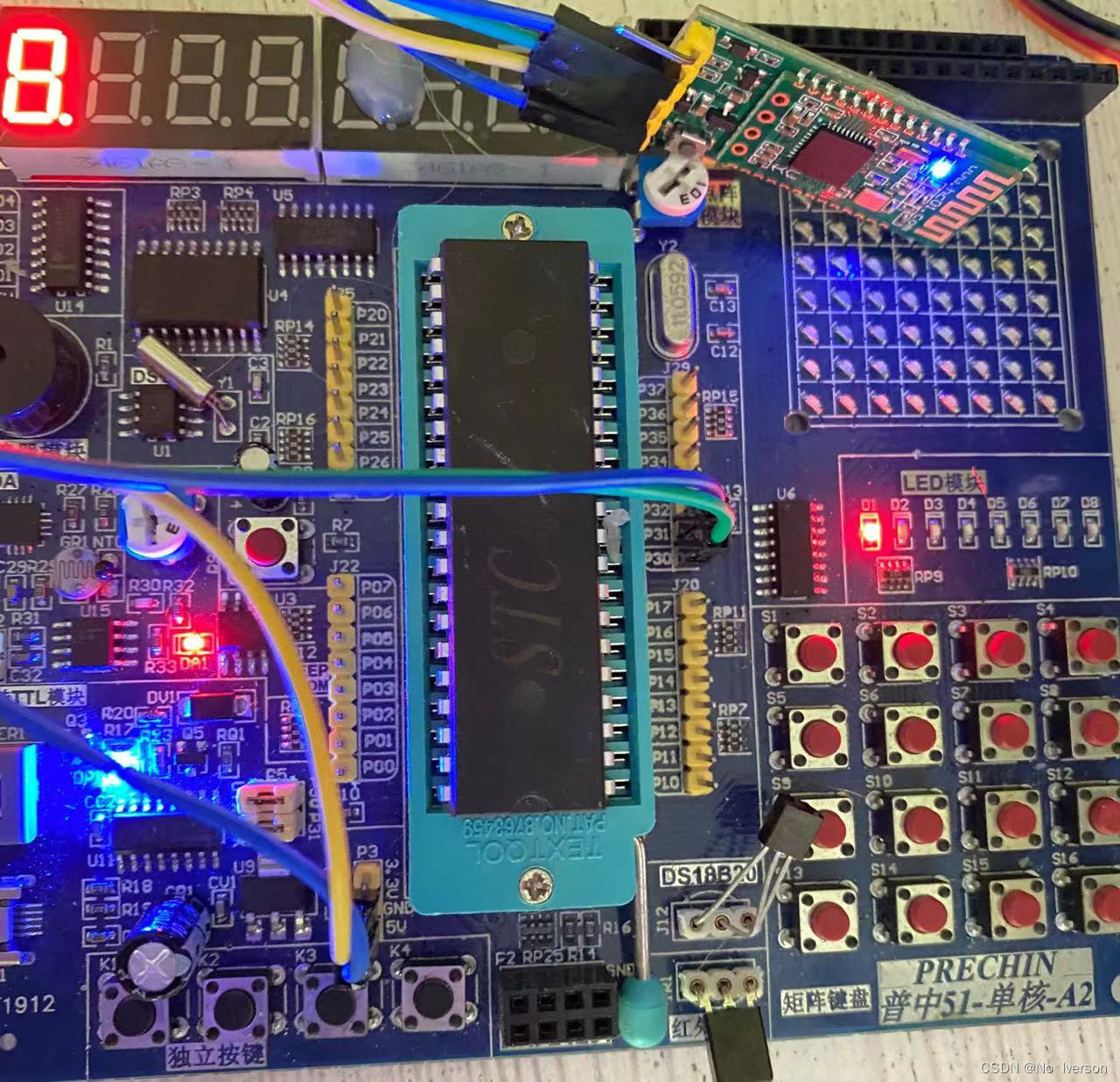

12.通过串口用HC-05蓝牙模块，手机连接蓝牙点亮一个LED

#include <REGX51.H>
#include <intrins.h>

sbit led =P2^0;

void UART_Init()
{
	SCON = 0x50;
	TMOD = 0x20;
	TH1  = 0XFD;
	TL1  = 0xFD;
	TR1  = 1;
	ES   = 1;
  EA	 = 1;

}

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{


	UART_Init();

	while(1)
	{
		Delay1000ms();
		SBUF = 'a';
	}
}


void zd() interrupt 4//串口中断
{


	if(RI == 1)
	{
		RI = 0;

		if(SBUF == 'o')
		{
			led = 0;
		}
		if(SBUF == 'c')
		{
			led = 1;
		}
	}


}

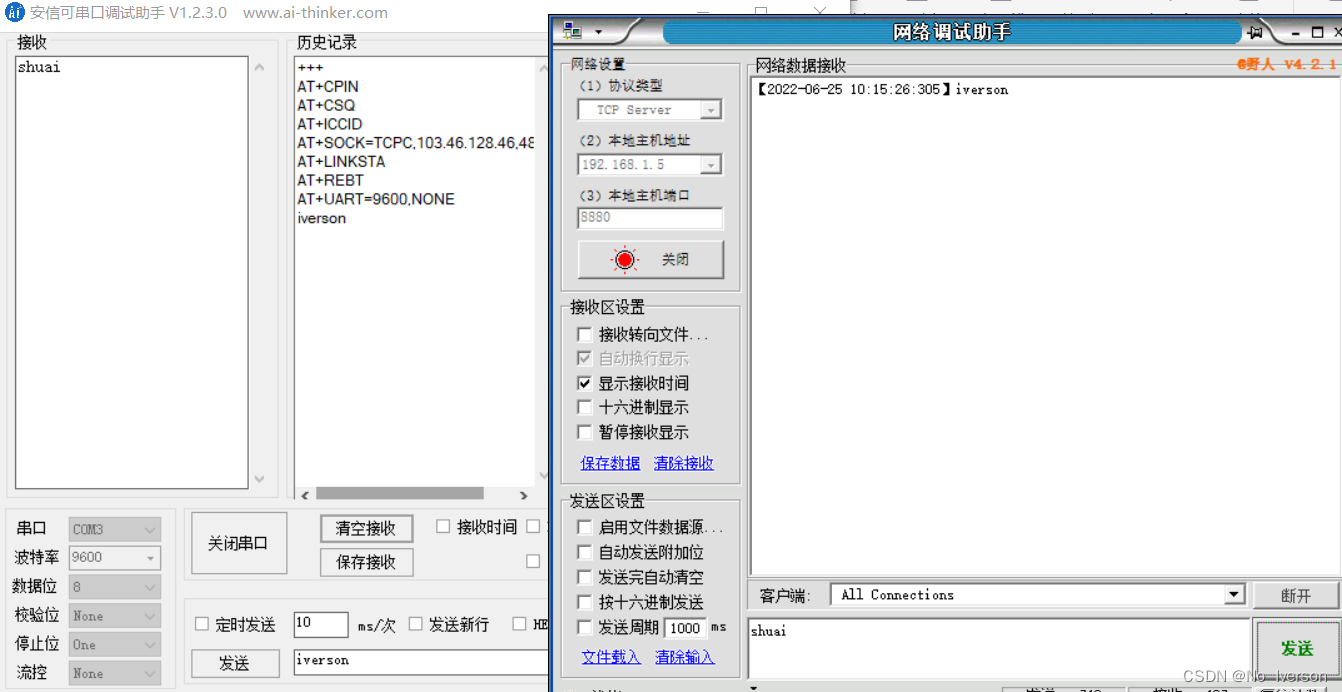

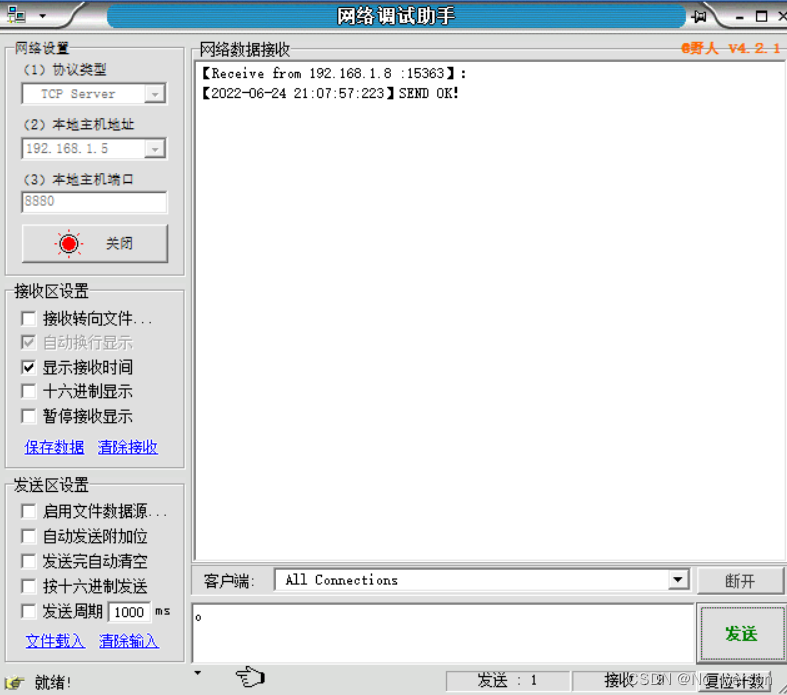

13.通过esp8266WI-FI模块通过上位机点亮一个LED

/*
				就是在同一个局域网 服务器先连接WiFi 获得WiFiIP esp826601s在通过WIFIIP连接服务器
				单片机通过串口发送数据给esp826601s esp826601s接受该AT数据连接 WIFI 和 服务器等
				就开始实现数据传输

				AT+CWMODE=3 //1. 是station（设备）模式 2.是AP（路由）模式 3.是双模
				OK

				AT+CWJAP="TP-LINK_3E30","18650711783" //指令
				WIFI CONNECTED //结果
				WIFI GOT IP //结果

				AT+CIFSR //指令
				+CIFSR:APIP,"192.168.4.1"         当esp826601s做路由的IP
				+CIFSR:APMAC,"4e:75:25:0d:ae:2f"
				+CIFSR:STAIP,"192.168.0.148"
				+CIFSR:STAMAC,"4c:75:25:0d:ae:2f"
				OK

				AT+CIPSTART="TCP","192.168.0.113",8888 //指令，注意双引号逗号都要半角(英文)输入
				CONNECT //结果：成功
				OK //结果：成功

				AT+CIPSEND=4 // 设置即将发送数据的长度 （这里是4个字节）
				>CLCA // 看到大于号后，输入消息，CLCA，不要带回车
				Response :SEND OK //结果：成功
				//注意，这种情况下，每次发送前都要先发送AT+CIPSEND=长度 的指令，再发数据！

				AT+CIPMODE=1 //开启透传模式
				Response :OK
				+++退出透传模式

				AT+CIPSEND //带回车
				Response: > //这个时候随意发送接收数据咯


*/

#include <regx52.h>
#include <intrins.h>
#include <string.h>
#define SIZE 12

sbit Led = P2^0;
sbit Led1= P2^7;

code char LJWL []="AT+CWJAP=\"iPhone\",\"00000000\"\r\n";
code char LJFWQ[]="AT+CIPSTART=\"TCP\",\"169.254.165.190\",8880\r\n";
char TC  []="AT+CIPMODE=1\r\n";
char SJFS[]="AT+CIPSEND\r\n";

char buffer[SIZE];

void Delay7000ms()
{
	unsigned char i, j, k;

	_nop_();
	i = 50;
	j = 7;
	k = 195;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Delay1000ms()
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void Uart()
{
	PCON = 0x00;
	SCON = 0x50;
	TMOD = 0x20;
	TH1  = 0xFD;
	TL1  = 0xFD;
	TR1  = 1;
	ES   = 1;
	EA   = 1;
}

void SendByt(char Js)
{
	SBUF = Js;
	while(! TI );
	TI = 0;
}

void SendString(char * p)
{
	while(*p != '\0')
	{
		SendByt(*p);
		p++;
	}
}

void main()
{
	Led = 1;

	Uart();
	Delay1000ms();

	SendString(LJWL);
	Delay7000ms();

	SendString(LJFWQ);
	Delay7000ms();

	SendString(TC);
	Delay1000ms();

	SendString(SJFS);
	Delay1000ms();

	Led = 0;

	while(1)
	{
		SendString("666\r\n");
	}

}

void Zd() interrupt 4
{
	unsigned char cmd;
	static int i = 0;
	if(RI == 1)
	{
		RI = 0;
		cmd = SBUF;

		if(cmd == 'o' ||cmd == 'c')
		{
			i = 0;
		}
		buffer[i++] = cmd;
		if(buffer[0] == 'o'&&buffer[3]=='n')
		{
			Led1 = 0;
			memset(buffer, '\0', SIZE);

		}

		if(buffer[0] == 'c'&& buffer[4]=='e')
		{
			Led1 = 1;
			memset(buffer, '\0', SIZE);

		}

		if(i == 12)i = 0;
	}
}

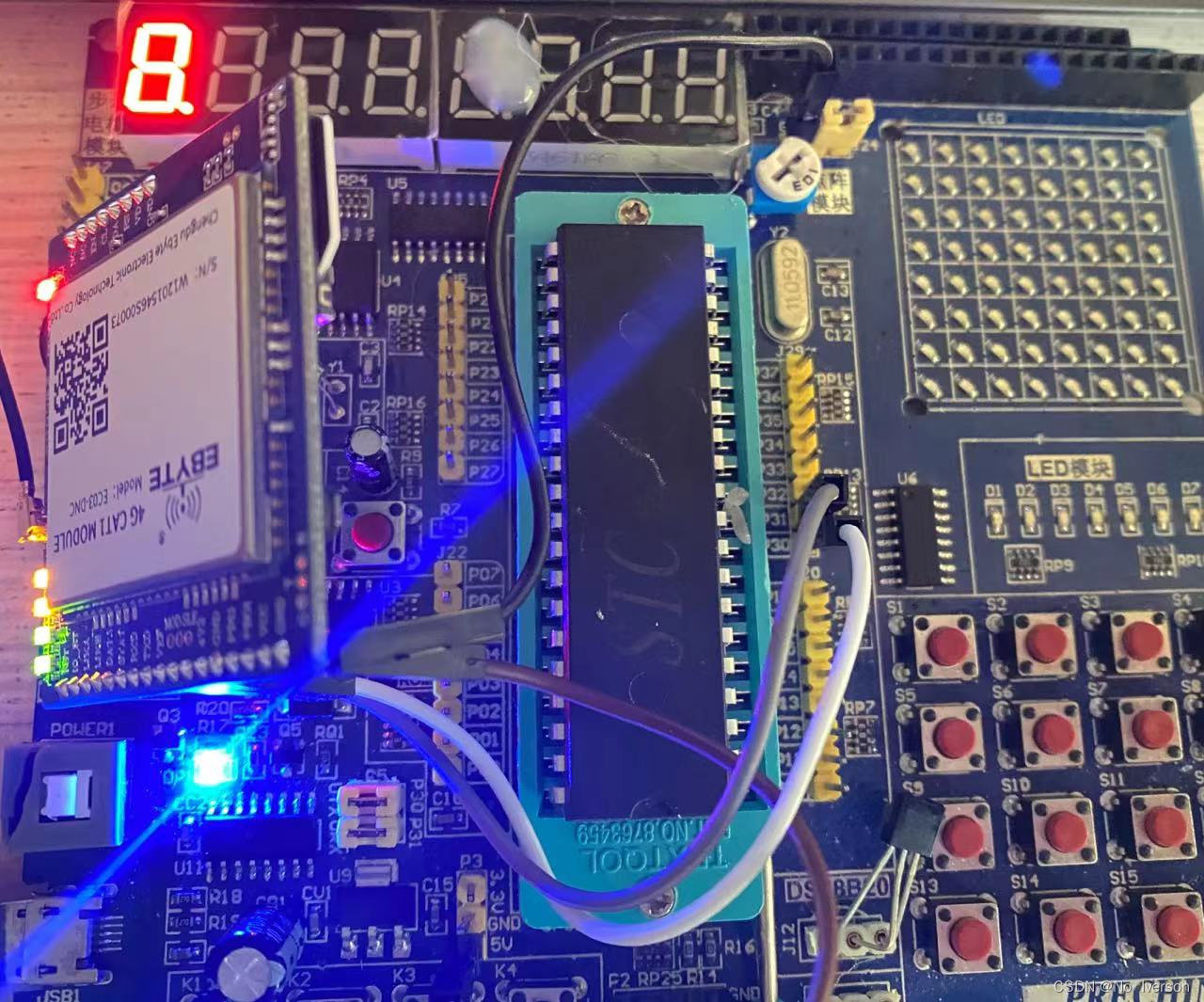

14.通过4GI模块通过上位机点亮一个LED

/*

	4G是公网通信不认识：‘局域网’；
	我们可以将内网IP穿透 就是利用花生壳 把内网ip弄成外网可以访问的一个地址端口

	我建立个服务器 通过花生壳把IP打造成外网可以访问的IP  通过AT指令先配置好（4G模块是先配置 重启才能使用）
	单片机接受4G发来的数据 如果检索到跟我设置一样的数据就可以进行点灯操作等。。。
	跟蓝牙一样 优点是突破了地域限制


	1. 打开串口连接4G模块，串口出产默认波特率是115200，可以自行根据用户手册修改
  	2. 进入AT指令模式，在串口助手内发送+++（不要勾选发送新行），必须在发送+++指令 3s 内发送其
     	他任意 AT 指令，比如AT+CPIN 1 检测到sim卡 0 没有检测到
  	3. 观察SIM卡灯是否亮起，AT+ICCID获得SIM卡信息，确认SIM卡安装完好 返回数据：
   	  +OK=89860116838013413419
     	检查信号是否正常，通过AT+CSQ指令检查信号值，建议插入信号天线，返回数据：+OK=31
	4. AT+SOCK=TCPC,103.46.128.21,52541 连接socket服务器，
     	103.46.128.21是公网IP地址，通过花生壳获得，26532是端口号，参数之间逗号隔开
	5.AT+REBT 重启模块。
	6.AT+UART=9600,NONE  none表示没有奇偶校验位 4g默认uart=115200;
	7.AT+LINKSTA 查询 TCP 链接是否已建立链接 返回Connect(TCP 连接)/ Disconnect(TCP 断开)


*/

#include <regx52.h>
#include <string.h>


sbit Led = P2^7;



void Uart()
{
	PCON = 0x00;
	SCON = 0x50;
	TMOD = 0x20;
	TH1  = 0xFD;
	TL1  = 0xFD;
	TR1  = 1;
	ES   = 1;
  EA   = 1;
}

void main()
{
	Led = 1;

	Uart();
	while(1);

}

void Zd() interrupt 4
{
	 char cmd;


	if(RI == 1)
	{
		RI = 0;
		cmd = SBUF;

		if(cmd == 'o')
		{
			Led = 0;
		}
		if(cmd == 'c')
		{
			Led = 1;
		}
	}
}

15.Lcd1602详解

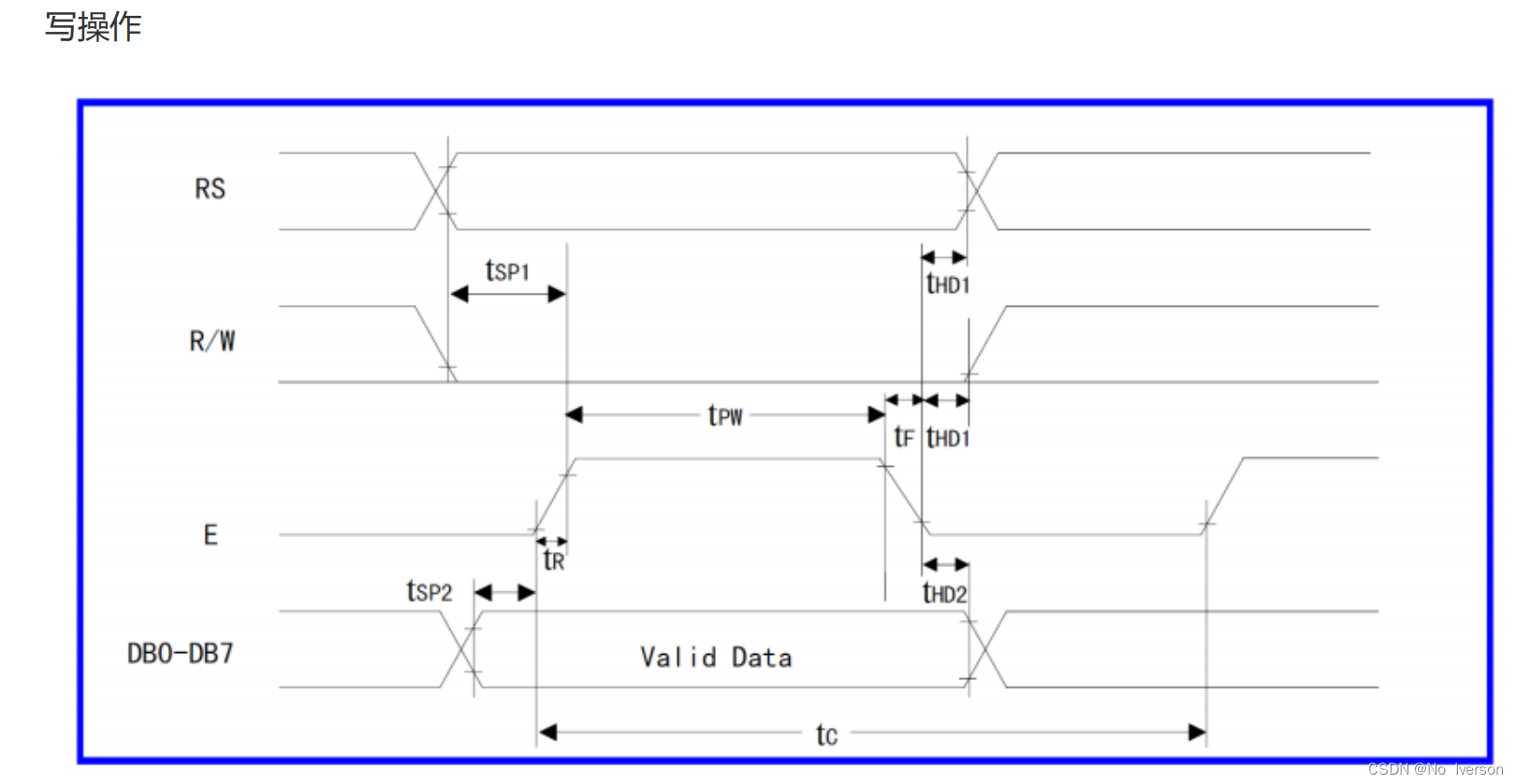

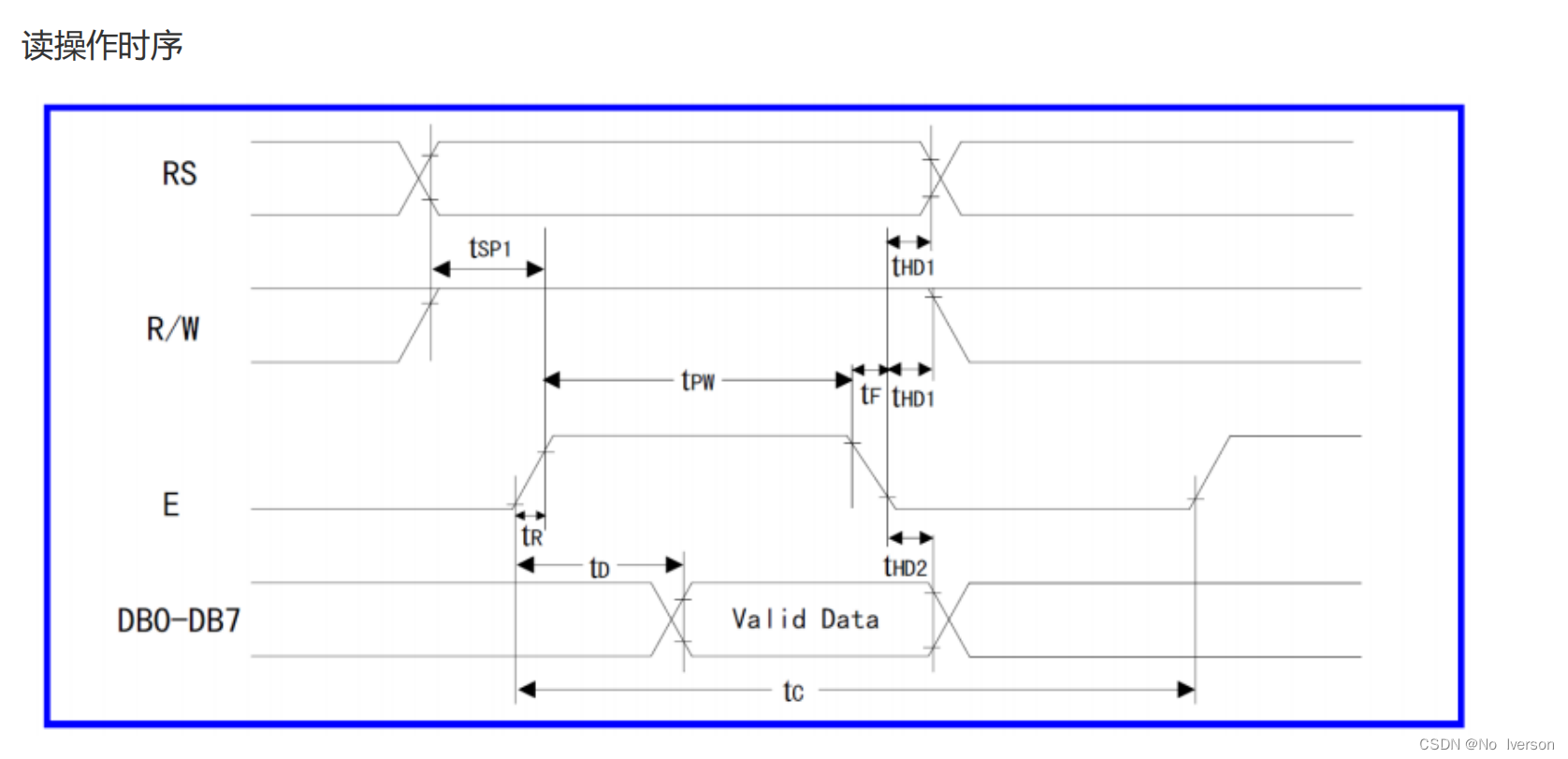

RS 为寄存器选择,高电平时选择数据寄存器、低电平时选择指令寄存器。

R/W 为读写信号线，高电平时进行读操作，低电平时进行写操作,当 RS 为低电平 R/W 为高电平时可以读忙信号。

#include <regx52.h>
#include <intrins.h>
#define buffer P0

sbit RS = P2^6;
sbit RW = P2^5;
sbit EN = P2^7;



void Read_Busy()
{
	char flag = 0x80;
	buffer = 0x80;

	while(flag & 0x80)
	{
		RS = 0;
		RW = 1;
		EN = 0;
		_nop_();

		EN = 1;
		_nop_();
		_nop_();

		flag = buffer;

		EN = 0;
		_nop_();

	}


}

void Write_Cmd(char cmd)
{
	Read_Busy();

	RS = 0;
	RW = 0;

	EN = 0;
	_nop_();

	buffer = cmd;
	_nop_();

	EN = 1;
	_nop_();
	_nop_();

	EN = 0;
	_nop_();



}

void Write_Data(char Data)
{
	Read_Busy();


	RW = 0;
	RS = 1;
	EN = 0;
	_nop_();

	buffer = Data;
	_nop_();

	EN = 1;
	_nop_();
	_nop_();

	EN = 0;
	_nop_();


}

void Delay5ms()		//@12.000MHz
{
	unsigned char i, j;

	i = 10;
	j = 183;
	do
	{
		while (--j);
	} while (--i);
}

void Delay15ms()		//@12.000MHz
{
	unsigned char i, j;

	i = 30;
	j = 43;
	do
	{
		while (--j);
	} while (--i);
}



void LCD1602_Init()
{
		//（1）延时 15ms
	Delay15ms();
	//（2）写指令 38H(不检测忙信号)
	Write_Cmd(0x38);
	//（3）延时 5ms
	Delay5ms();
	//（4）以后每次写指令，读/写数据操作均需要检测忙信号
	//（5）写指令 38H：显示模式设置
	Write_Cmd(0x38);
	//（6）写指令 08H：显示关闭
	Write_Cmd(0x08);
	//（7）写指令 01H：显示清屏
	Write_Cmd(0x01);
	//（8）写指令 06H：显示光标移动设置
  Write_Cmd(0x06);
	//（9）写指令 0CH：显示开及光标设置}
	Write_Cmd(0x0c);


}


void Data_Show(char hang,char lie,char *p)
{
	switch(hang)
	{
		case 1:

		  Write_Cmd(0x80 + lie);

		  while(*p != '\0')
			{
					Write_Data(*p);
				  p++;
			}
		case 2:

		 Write_Cmd(0x80 + 0x40 + lie);

			while(*p != '\0')
			{
			     Write_Data(*p);
						p++;
			}
	}

}

void main()
{
	LCD1602_Init();

	while(1)
	{

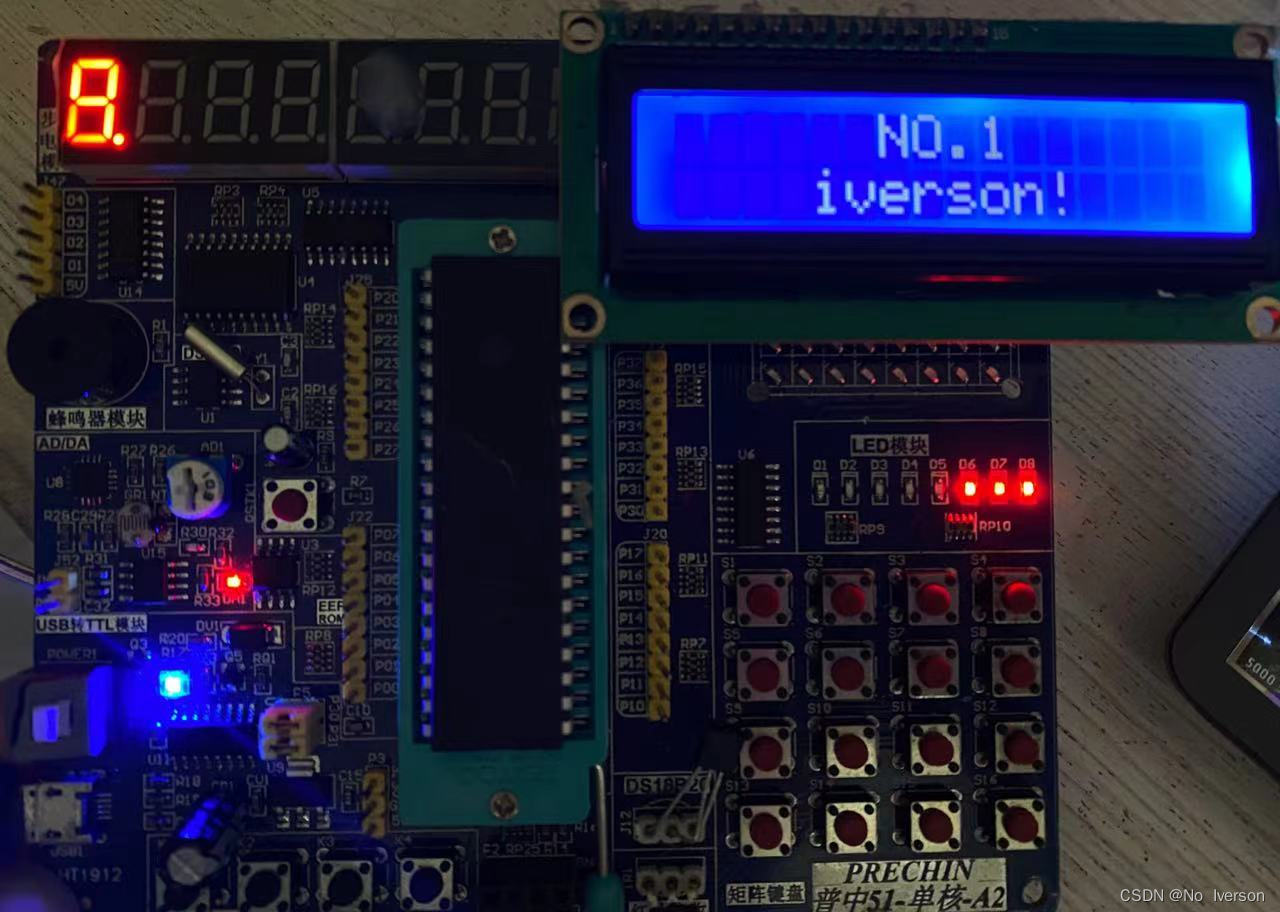

		Data_Show(1,6,"NO.1");
		Data_Show(2,4,"iverson!");

	}
	//Write_Cmd(0x80);
	//Write_Data('a');


}

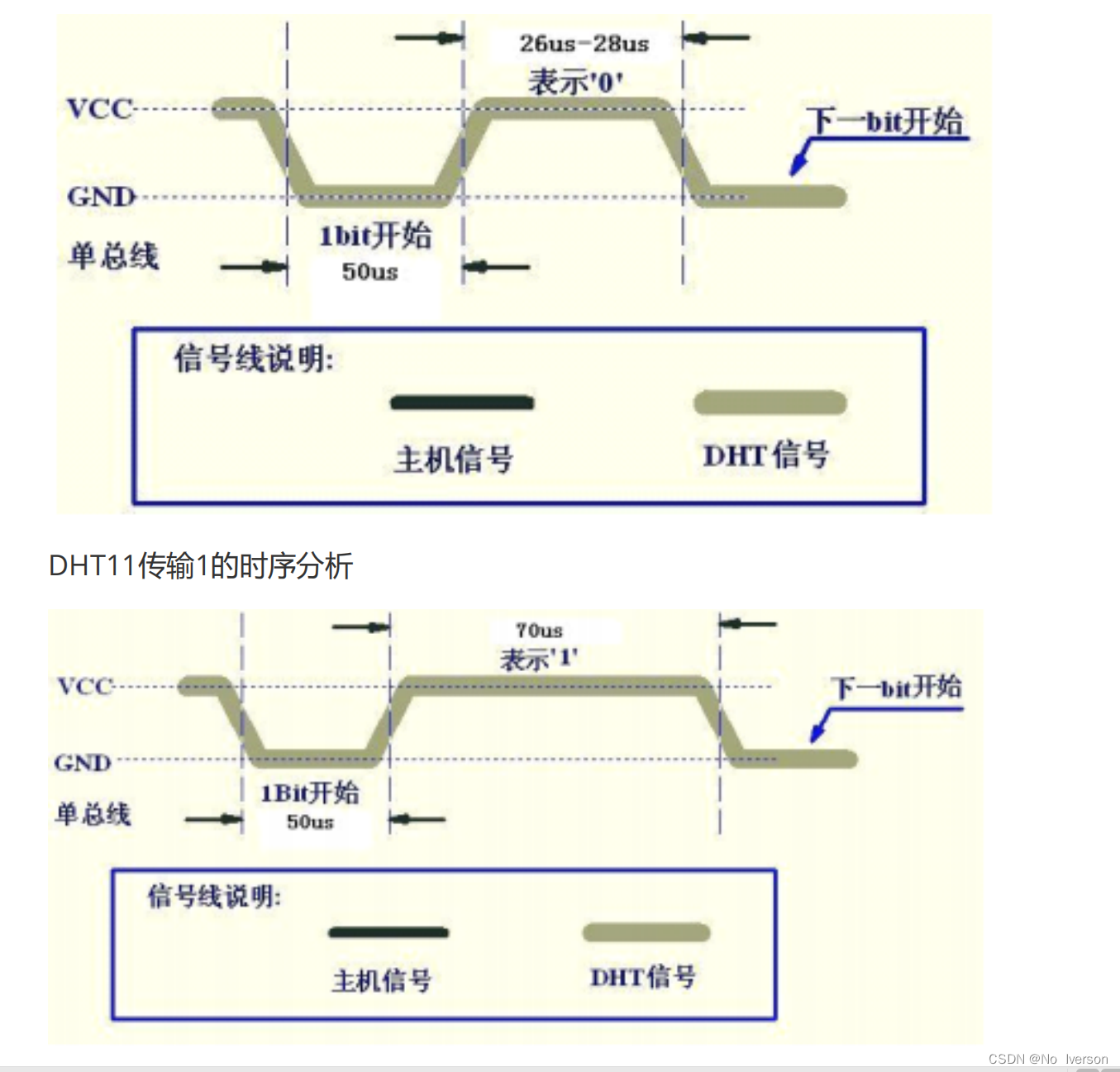

16.DTH11温湿度详解

#include <regx52.h>
#include <intrins.h>

sbit Led = P2^0;
sbit Dht = P0^0;
char Data[5];

void Uart()
{
	PCON = 0x00;
	SCON = 0x50;
	TMOD = 0x20;
	TH1  = 0xFD;
	TL1  = 0xFD;
	TR1  = 1;
}

void SendByte(char Js)
{
	SBUF = Js;
	while(!TI);
	TI  =  0;
}

void SendString(char *p)
{
	while(*p != '\0')
	{
		SendByte(*p);
		p++;
	}
}

void Delay30us()
{
	unsigned char i;

	i = 11;
	while (--i);
}

void Delay40us()
{
	unsigned char i;

	_nop_();
	i = 15;
	while (--i);
}


void Dht_Start()
{
	Dht = 1;
	Dht = 0;
	Delay30us();
	Dht = 1;

	while(Dht);
	while(!Dht);
	while(Dht);


}

void Read_Dht()
{
	int i;
	int j;
	char tmp;
	char flag;

	Dht_Start();

	for(i = 0;i < 5;++i)
	{
		for(j = 0;j < 8;++j)
		{


			while(!Dht);
			Delay40us();

			if(Dht == 1)
			{
				flag = 1;
				while(Dht);
			}
			else
			{
				flag = 0;
			}
			tmp = tmp << 1;
			tmp = flag | tmp;

		}
		Data[i] = tmp;
	}
}


void Delay500ms()
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 129;
	k = 119;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{

	Uart();

	while( 1 )
	{
		Delay500ms();
		Read_Dht();

		SendString("H:");

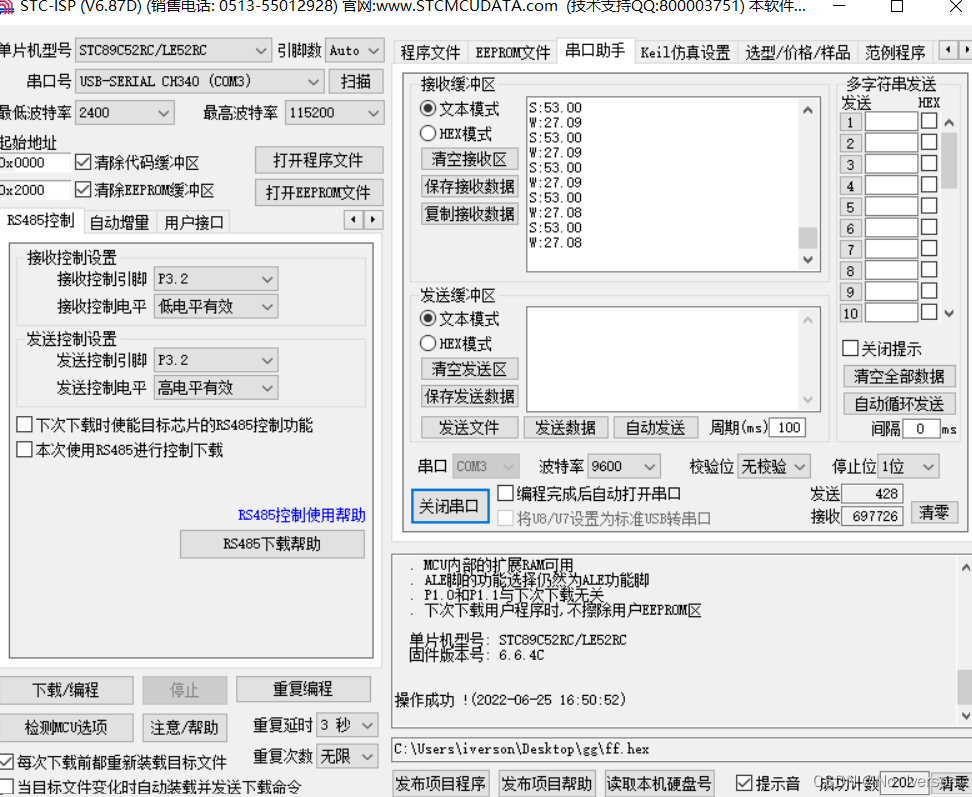

	  SendByte(Data[0] / 10 +0x30); //0x30 - 0x39 是0 - 9的ascll码
		SendByte(Data[0] % 10 + 0x30);//这样就可以把对应的字符变成ascll输出
		SendByte('.');
		SendByte(Data[1] / 10 +0x30);
		SendByte(Data[1] % 10 + 0x30);
		SendString("\r\n");

		SendString("T:");

		SendByte(Data[2] / 10 +0x30);
		SendByte(Data[2] % 10 + 0x30);
		SendByte('.');
		SendByte(Data[3] / 10 +0x30);
		SendByte(Data[3] % 10 + 0x30);
		SendString("\r\n");



	}





}

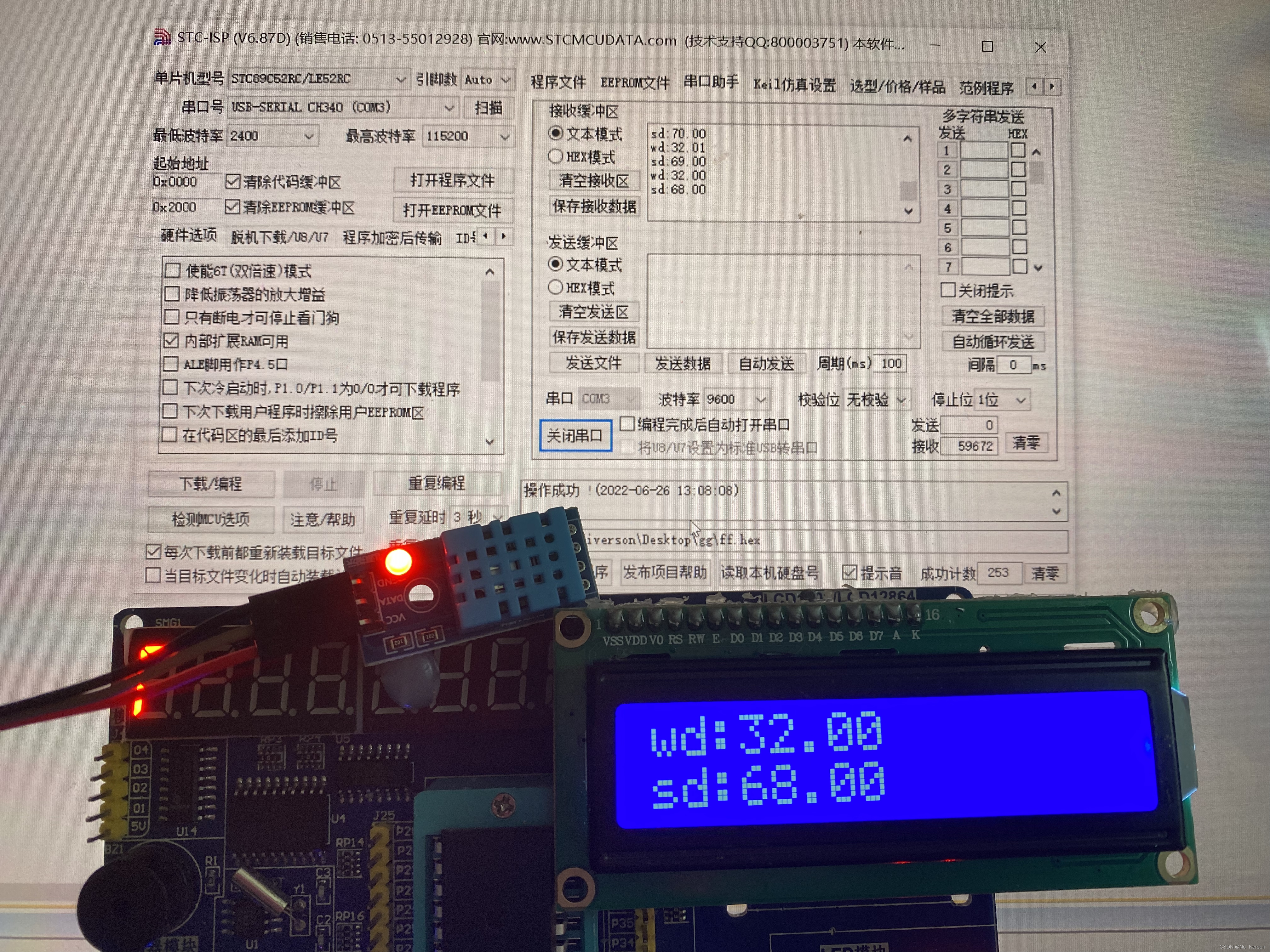

让dht温湿度数据显示在Lcd1602上面

#include <regx52.h>
#include <intrins.h>
#define buffer P0


/*---------定义LCD1602 & DHT 引脚-----------*/

sbit dht = P0^0;
sbit RS = P2^6;
sbit RW = P2^5;
sbit EN = P2^7;

/*----------wd&sd用于存放温湿度数据---------*/
char Data[5];
char sd[9];
char wd[9];

/*----------读第7位是不是高电平-------------*/
void Read_Busy()
{
	char flag = 0x80;
	buffer = 0x80;

	while(flag & 0x80)
	{
		RS = 0;
		RW = 1;
		EN = 0;
		_nop_();

		EN = 1;
		_nop_();
		_nop_();

		flag = buffer;

		EN = 0;
		_nop_();

	}


}

void Write_Cmd(char cmd)
{
	Read_Busy();

	RS = 0;
	RW = 0;

	EN = 0;
	_nop_();

	buffer = cmd;
	_nop_();

	EN = 1;
	_nop_();
	_nop_();

	EN = 0;
	_nop_();



}

void Write_Data(char Data)
{
	Read_Busy();


	RW = 0;
	RS = 1;
	EN = 0;
	_nop_();

	buffer = Data;
	_nop_();

	EN = 1;
	_nop_();
	_nop_();

	EN = 0;
	_nop_();


}

void Delay5ms()		//@12.000MHz
{
	unsigned char i, j;

	i = 10;
	j = 183;
	do
	{
		while (--j);
	} while (--i);
}

void Delay15ms()		//@12.000MHz
{
	unsigned char i, j;

	i = 30;
	j = 43;
	do
	{
		while (--j);
	} while (--i);
}



void LCD1602_Init()
{
		//（1）延时 15ms
	Delay15ms();
	//（2）写指令 38H(不检测忙信号)
	Write_Cmd(0x38);
	//（3）延时 5ms
	Delay5ms();
	//（4）以后每次写指令，读/写数据操作均需要检测忙信号
	//（5）写指令 38H：显示模式设置
	Write_Cmd(0x38);
	//（6）写指令 08H：显示关闭
	Write_Cmd(0x08);
	//（7）写指令 01H：显示清屏
	Write_Cmd(0x01);
	//（8）写指令 06H：显示光标移动设置
  Write_Cmd(0x06);
	//（9）写指令 0CH：显示开及光标设置}
	Write_Cmd(0x0c);


}


void Data_Show(char hang,char lie,char *p)
{
	switch(hang)
	{
		case 1:

		  Write_Cmd(0x80 + lie);

		  while(*p != '\0')
			{
					Write_Data(*p);
				  p++;
			}
		case 2:

		 Write_Cmd(0x80 + 0x40 + lie);

			while(*p != '\0')
			{
			     Write_Data(*p);
						p++;
			}
	}

}

void Uart()
{
	PCON = 0x00;
	SCON = 0x50;
	TMOD = 0x20;
	TH1  = 0xFD;
	TL1  = 0xFD;
	TR1  = 1;
}

void SendByte(char Js)
{
	SBUF = Js;
	while(!TI);
	TI  =  0;
}

void SendString(char *p)
{
	while(*p != '\0')
	{
		SendByte(*p);
		p++;
	}
}


void Delay30us()
{
	unsigned char i;

	i = 11;
	while (--i);
}

void Delay40us()
{
	unsigned char i;

	_nop_();
	i = 15;
	while (--i);
}


void Dht_Start()
{
	dht = 1;
	dht = 0;
	Delay30us();
	dht = 1;

	while(dht);
	while(!dht);
	while(dht);


}

void Read_Dht()
{
	int i;
	int j;
	char tmp;
	char flag;

	Dht_Start();

	for(i = 0;i < 5;++i)
	{
		for(j = 0;j < 8;++j)
		{


			while(!dht);
			Delay40us();

			if(dht == 1)
			{
				flag = 1;
				while(dht);
			}
			else
			{
				flag = 0;
			}
			tmp = tmp << 1;
			tmp = flag | tmp;

		}
		Data[i] = tmp;
	}
}


void Put_Data()
{
	sd[0] = 's';
	sd[1] = 'd';
	sd[2] = ':';
	sd[3] = Data[0] /10 + 0x30;
	sd[4] = Data[0] %10 + 0x30;
	sd[5] = '.';
	sd[6] = Data[1] /10 + 0x30;
	sd[7] = Data[1] %10 + 0x30;
	sd[8] = '\0';

  wd[0] = 'w';
	wd[1] = 'd';
	wd[2] = ':';
	wd[3] = Data[2] /10 + 0x30;
	wd[4] = Data[2] %10 + 0x30;
	wd[5] = '.';
	wd[6] = Data[3] /10 + 0x30;
	wd[7] = Data[3] %10 + 0x30;
	wd[8] = '\0';
}


void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{
	Uart();
	Delay1000ms();

	LCD1602_Init();



	while(1)
	{
		Delay1000ms();
		Read_Dht();
		Put_Data();

		Delay1000ms();
		Delay1000ms();

		SendString(wd);
		SendString("\r\n");
		SendString(sd);
		SendString("\r\n");

		Data_Show(1,0,wd);
		Data_Show(2,0,sd);



	}
}

17.IIC_OLED详解

/*
    代码太多，需要的可以加我qq:2652408527
*/
#include <regx52.h>
#include <intrins.h>
#include "oled.h"
#include "oled_ziku.h"
#include "dht.h"

sbit SDA = P0^0;
sbit SCL = P0^1;
sbit dht = P0^2;

extern char Data[5];
extern char sd[9];
extern char wd[9];



void main()
{


	Oled_INIT();

	Oled_Write_Cmd(0x20);
	Oled_Write_Cmd(0x02);//选择页寻址

	Oled_Clear();//清屏

	while(1)
	{

		Oled_Show_Str(1,0,"Li zhen");
		Oled_Show_Str(2,0,"I LOVE YOU");
		Oled_Show_Str(2,80,"!");


	}


}

/*
	部分代码，需要的可以加我QQ:2652408527
*/

#include <regx52.h>
#include <intrins.h>
#include "oled.h"
#include "oled_ziku.h"
#include "dht.h"

sbit SDA = P0^0;
sbit SCL = P0^1;
sbit dht = P0^2;

extern char Data[5];
extern char sd[9];
extern char wd[9];
	char command[5];


void UART_Init()
{
	PCON = 0x00;
	SCON = 0x50;
	TMOD = 0x20;
	TH1  = 0xFD;
	TL1  = 0xFD;
	TR1  = 1;
	ES   = 1;
  EA   = 1;
}


void main()
{
	UART_Init();
	 Delay1000ms();
	Oled_INIT();

	Oled_Write_Cmd(0x20);
	Oled_Write_Cmd(0x02);//选择页寻址

	Oled_Clear();//清屏


	while(1)
	{


		Read_Dht();

	  Put_Data();



		Oled_Show_Str(4,40,"Li jian hua");

		Delay1000ms();

	}


}


void zd() interrupt 4
{
	static i = 0;



	if(RI == 1)
	{
		RI = 0;
		command[i] = SBUF;
		i++;

		if(command[0]=='o'&&command[1]=='p'&&command[2]=='e'&&command[3]=='n')
		{

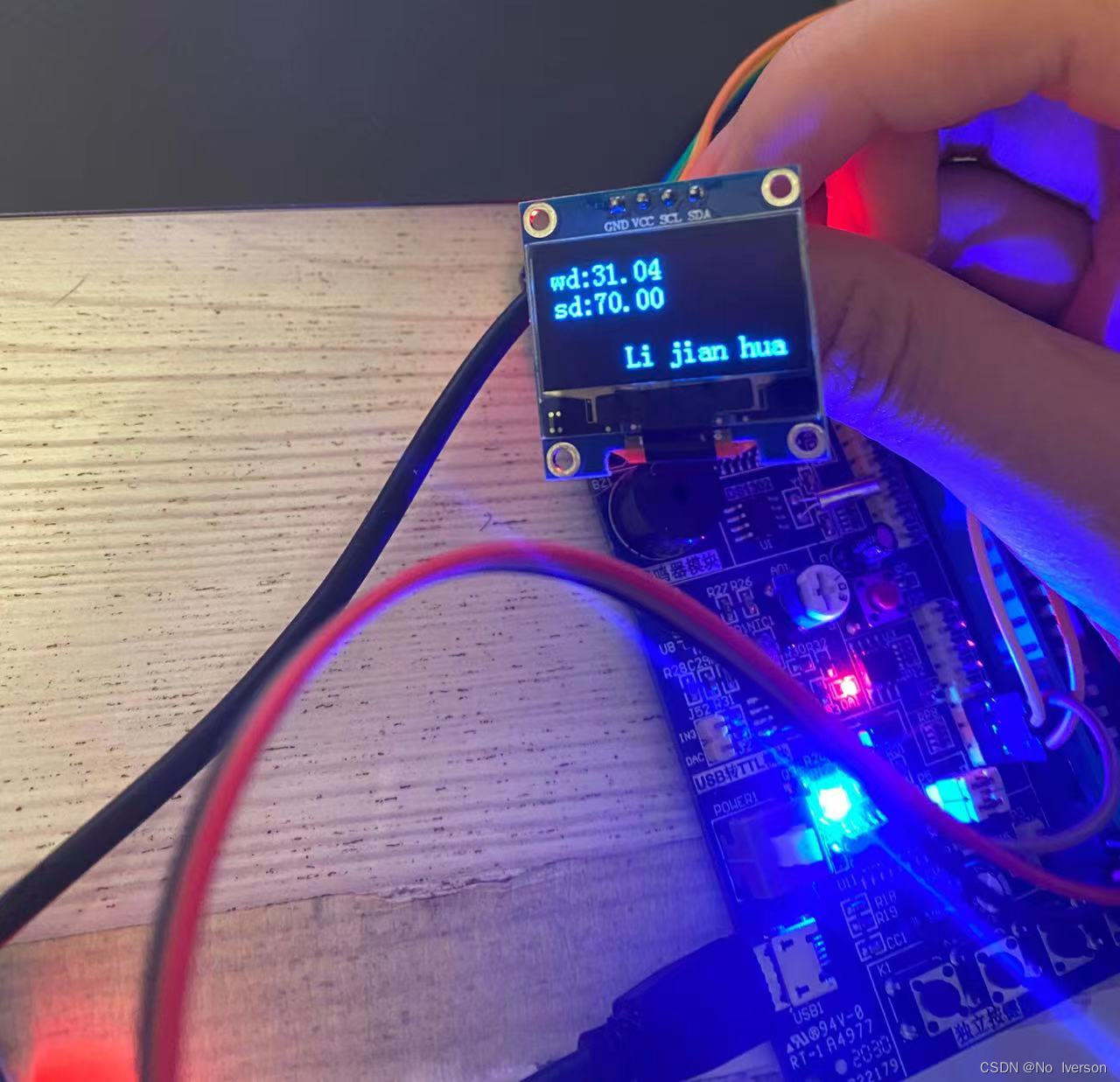

					Oled_Show_Str(1,0,wd);
		      Oled_Show_Str(2,0,sd);
		}

	if(command[0]=='c'&&command[1]=='l'&&command[2]=='o'&&command[3]=='s')
	{
					Oled_Show_Str(1,0,"                                                                 ");
		      Oled_Show_Str(2,0,"                                                                  ");
		}

	}

}

18.四驱小车

由于没有循迹模块，我直接写了一个可以上下左右的小车代码

#include <REGX52.H>
#include "dianji.h"

void UART_Init()
{
	PCON = 0x00;
	SCON = 0x50;
	TMOD = 0x20;
	TH1  = 0xFD;
  TL1  = 0xFD;
  TR1  = 1;
  ES   = 1;
  EA   = 1;
}

void zd() interrupt 4
{
	if(RI == 1)
	{
			RI = 0;

		 if(SBUF == 'a')
		 {
			 		 Dianji_Left1Ward_Init();
					 Dianji_Left2Ward_Init();
					 Dianji_Right1Ward_Init();
					 Dianji_Right2Ward_Init();

			}

			if(SBUF == 'b')
			{
					   Dianji_Left1Back_Init();
						 Dianji_Left2Back_Init();
						 Dianji_Right1Back_Init();
						 Dianji_Right2Back_Init();
			}

			if(SBUF == 'e')
			{
				7 Stop();
			}
	}


}
