GMT（Generic Mapping Tools）绘制扇形图示例代码

• GMT简要介绍
  GMT，全称 Generic Mapping Tools，中文一般译为“通用制图工具”。GMT 是地球科学领域使用最广泛的制图软件之一，具有强大的绘图功能和数据处理功能。绘图方面，GMT 支持绘制多种类型的底图，包含 30 多种地图投影、笛卡尔坐标轴（线性坐标轴、对数轴、指数轴）、极坐标轴；支持绘制统计直方图、等值线图、2D 网格图以及 3D 视角图等；也支持绘制线段、海岸线、国界、多种符号、图例、色标、文字等。数据处理方面，GMT 具有数据筛选、重采样、时间序列滤波、二维网格滤波、三维网格插值、多项式拟合、线性回归分析等功能。

• 绘图需求

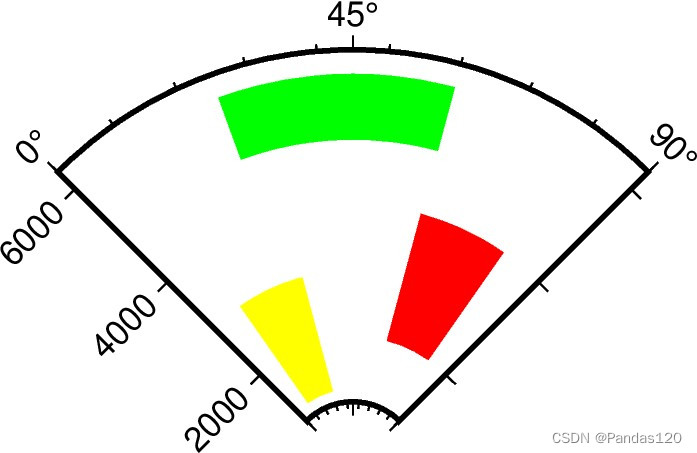

  利用GMT（General Mapping Tool）绘制扇形图，如示例图片所示。考虑利用极坐标投影-JP进行绘制。


• 软件下载安装
  中文版下载地址

• Linux或 Mac os 完整代码如下所示，将此代码保存为xxx.sh后，在终端命令行执行：bash xxx.sh

# ************************************************************************
# _*_coding:utf-8_*_
# Author: Pandas120 （微信）
# Desription: GMT 绘制扇形图
# ************************************************************************
#!/usr/bin/env bash
gmt begin map jpg
gmt basemap -JP5c+a+t45 -R0/90/1000/6000 -Bxa45f -Bya -BWNse
gmt plot -L -Ar << EOF
> -Ggreen
25 6000
60 6000
60 5000
25 5000
> -Gyellow
10 3000
30 3000
30 1200
10 1200
> -Gred
60 4000
80 4000
80 2000
60 2000
EOF
gmt end show
