实验三-- 分析ARP及IP协议

桂 林 理 工 大 学
实 验 报 告
实验名称 实验三-- 分析ARP及IP协议 日期 2019年 04 月15 日
一、实验目的：

1．学会使用PacketTracer进行包跟踪及数据包协议格式分析。
2．理解ARP工作机制，熟悉ARP协议格式。
3．熟悉典型的IP协议格式。
4．理解IP分段机制。

二、实验环境：Cisco Packet Tracer

三、实验内容：
1、用PacketTracer（5.3或以上版本）打开文件31_ARP&IP_Testing.pkt.pkt。注意：Router1的Eth1/0的MTU＝1420Byte，其余均为1500Byte。
2、分析ARP的工作原理。
（1）在Realtime模式下，尽量清除所有设备（PC机及路由器）中的ARP缓存信息，对于不能清除（有些路由器中的ARP缓存信息不能清除）的记录下相关缓存信息。
注：PC机中查看ARP缓存的命令为arp –a，清除ARP缓存的命令为arp –d。

路由器中查看ARP缓存的命令为Router#show arp，清除的命令为Router#clear arp-cache。

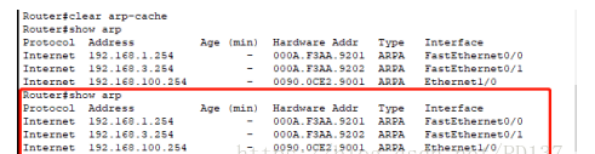

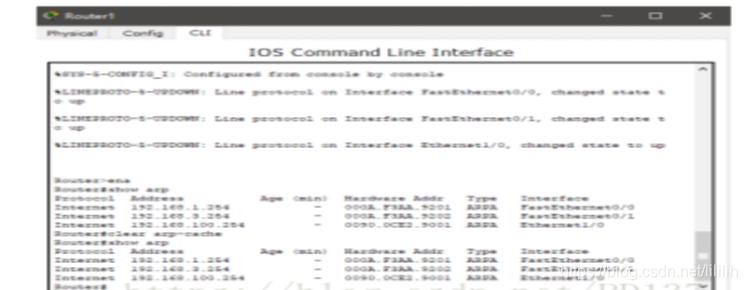

R1:

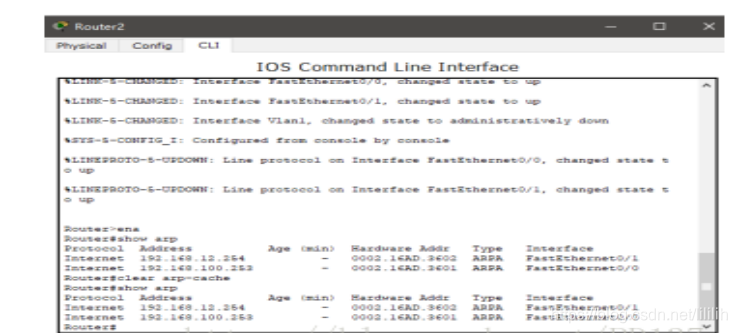

R2:

（2）在simulation模式下，由PC(1.10)向PC(1.20)发送一个Ping包，观察包（ICMP及ARP）的传递过程，同时注意相关PC机、路由器的ARP缓存变化情况，记录下相关信息，并对其中的ARP包进行协议格式分析。注意：在Filter中同时选中ICMP及ARP。

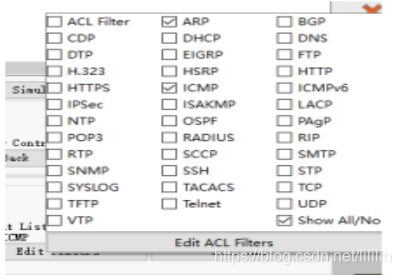

答：a、首先，选择在simulation模式下，选择ICMP和ARP：

] B、查看pc机的ARP
PC1.10：

PC1.20：

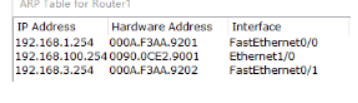

路由器：

注：路由器的第一条ARP地址格式，是PC1.10的默认网关的地址。
C、发送数据包后，路由器ARP变换如图：

数据包传送的路径：数据包先到达交换机，再到达pc1.20；数据包也会传送到路由器，但发送了错误。

数据包传送的路径：数据包返回时，只经过交换机，就直接到达pc1.10，并不会再传送到路由器。
