24V转3.3V电路设计

最新推荐文章于 2024-10-24 15:44:56 发布
最新推荐文章于 2024-10-24 15:44:56 发布
阅读量1.2w 收藏 65
点赞数 10
分类专栏： 硬件 文章标签： stm32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/limingnanhai/article/details/120624885
版权
该博客介绍了XL1509芯片如何用于电源转换，特别是从24V转3.3V，24V转5V，12V转3.3V和12V转5V的电路设计。电路转换的原理图显示了该芯片的灵活性，能够适应12V和24V的输入，并通过更换不同型号的XL1509芯片来调整输出电压。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

主要功能

供电24V要给芯片提供电源的电路图设计
XL1509芯片可以从24V转3.3V，24V转5V，12V转3.3V，12V转5V

在这里插入图片描述

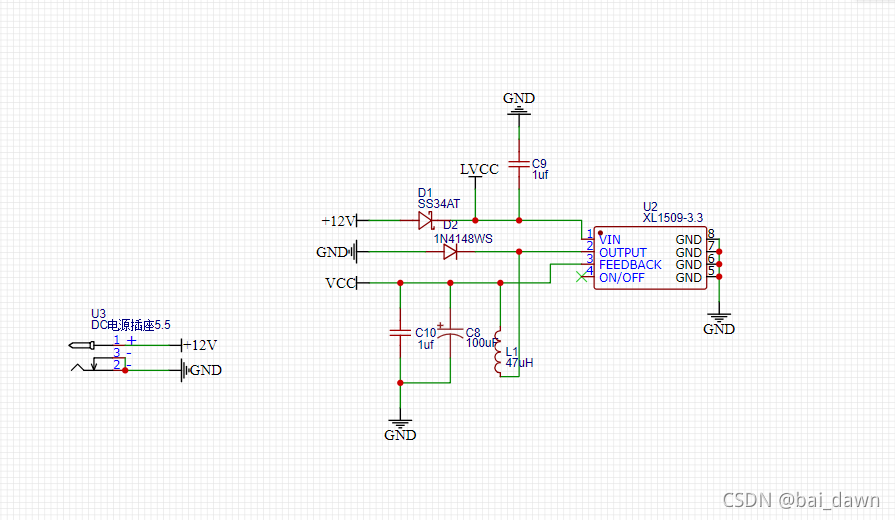

上面图片是电路转换的原理图，进入电压12V和24V都可以，如果转5V则需要替换成XL1509-5的芯片即可
