物联网虚拟仿真系统通过可视化编程接入迅通云平台

物联网虚拟仿真系统工作准备

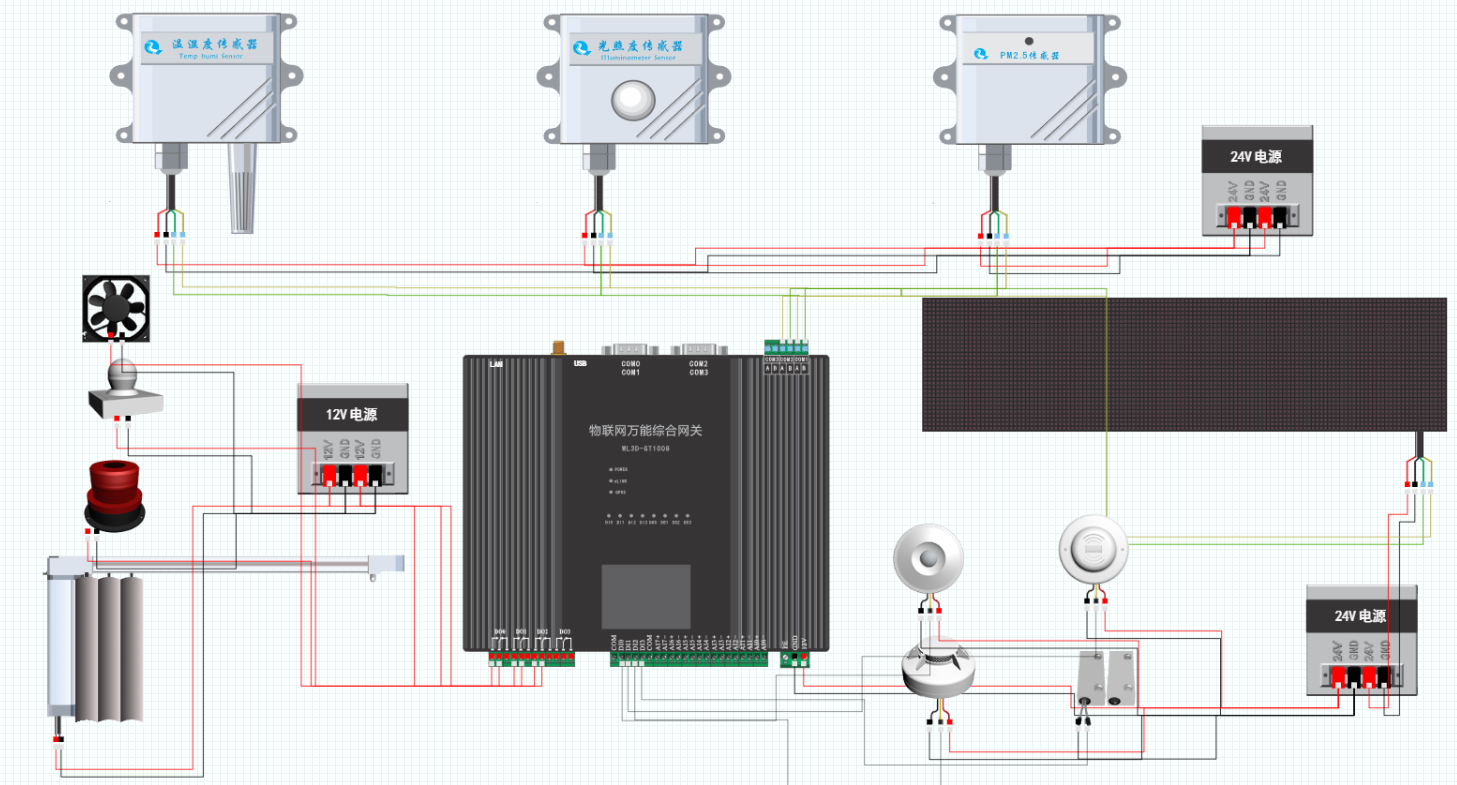

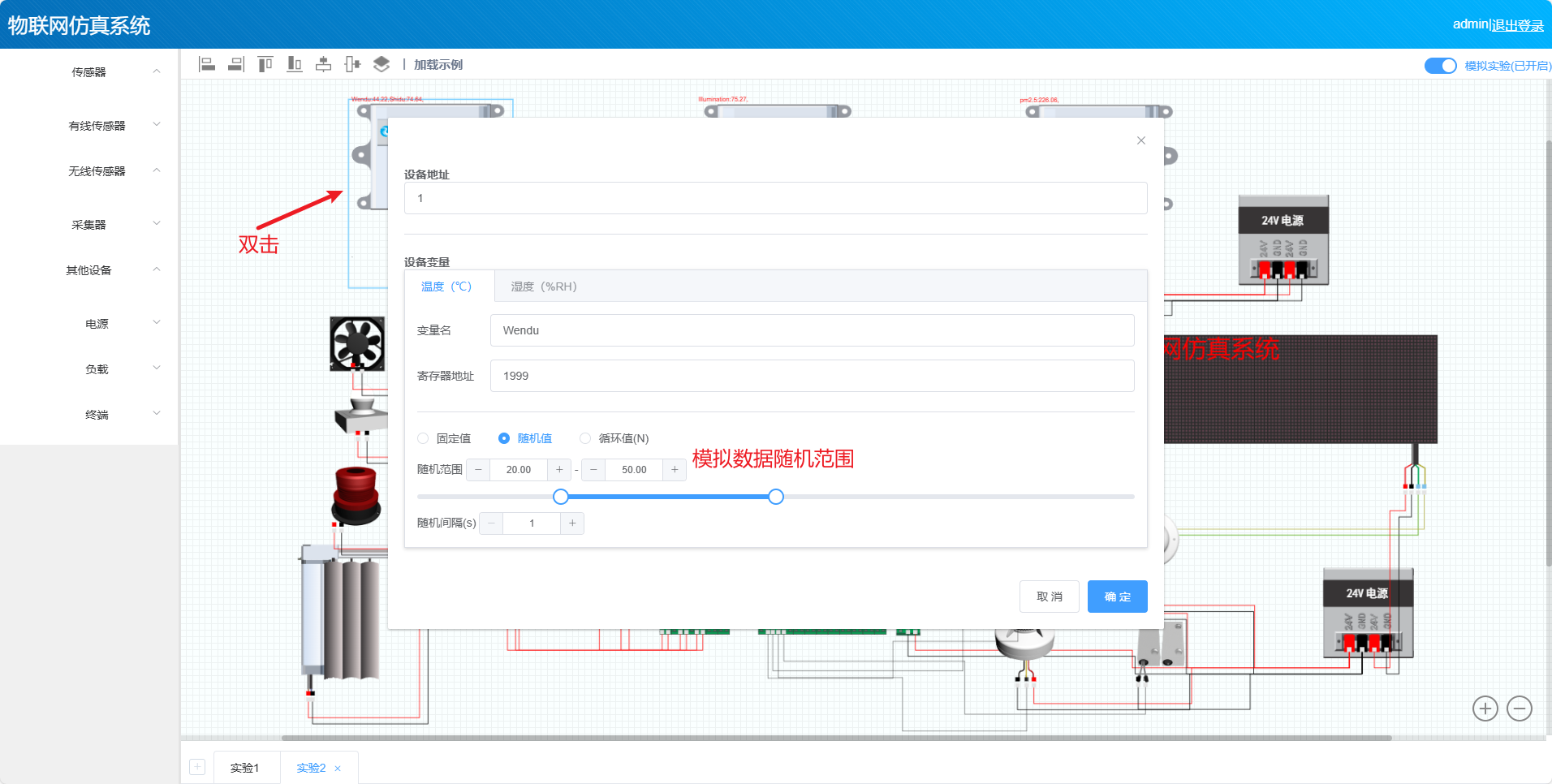

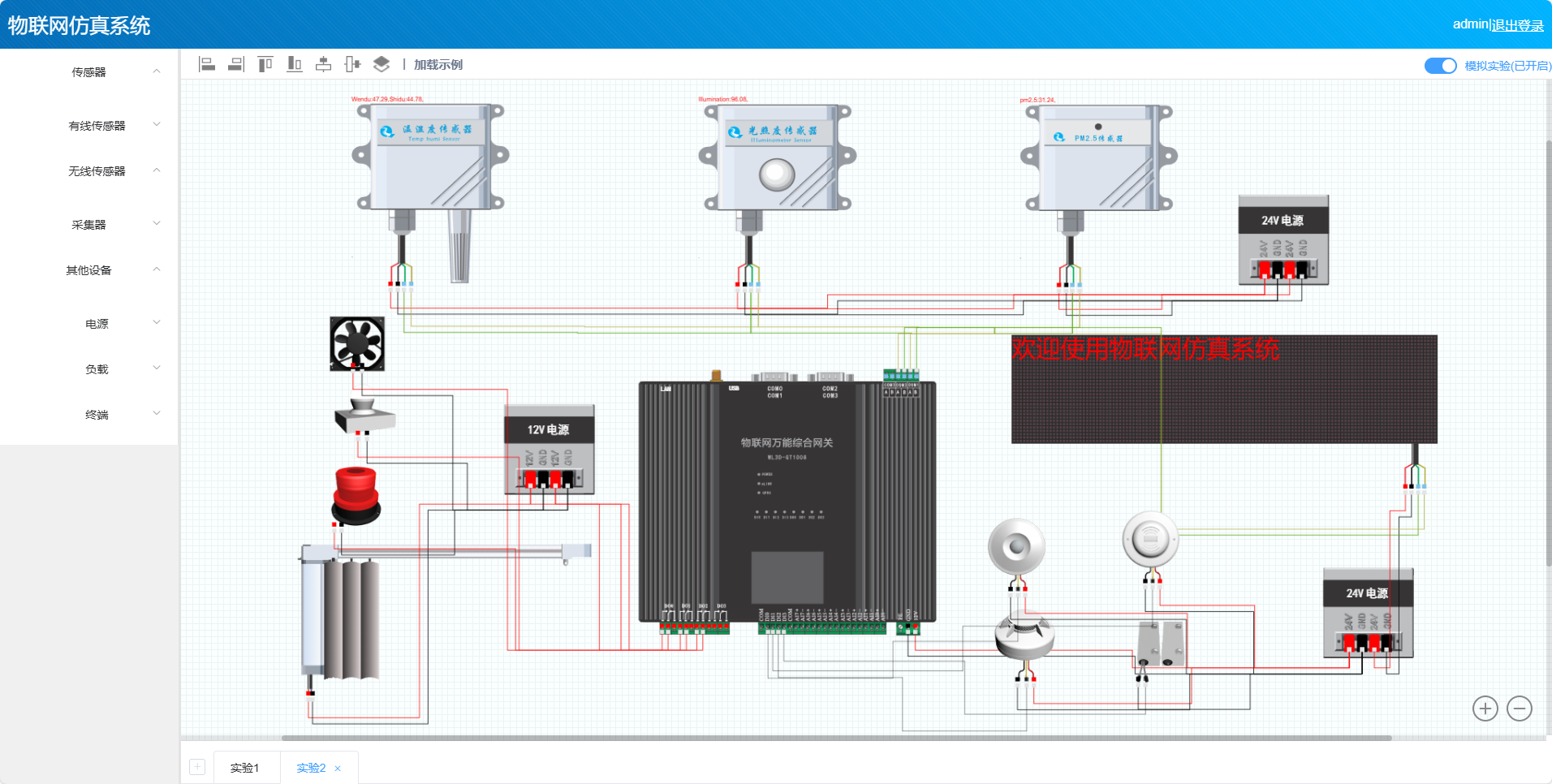

进入物联网虚拟仿真系统，拉入传感器并正确接好线后，双击配置仿真设备的随机值。

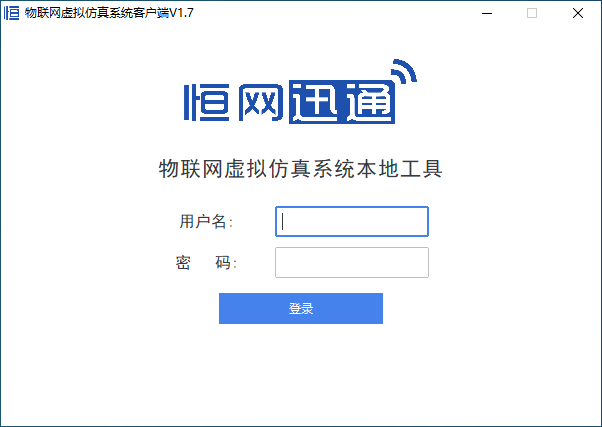

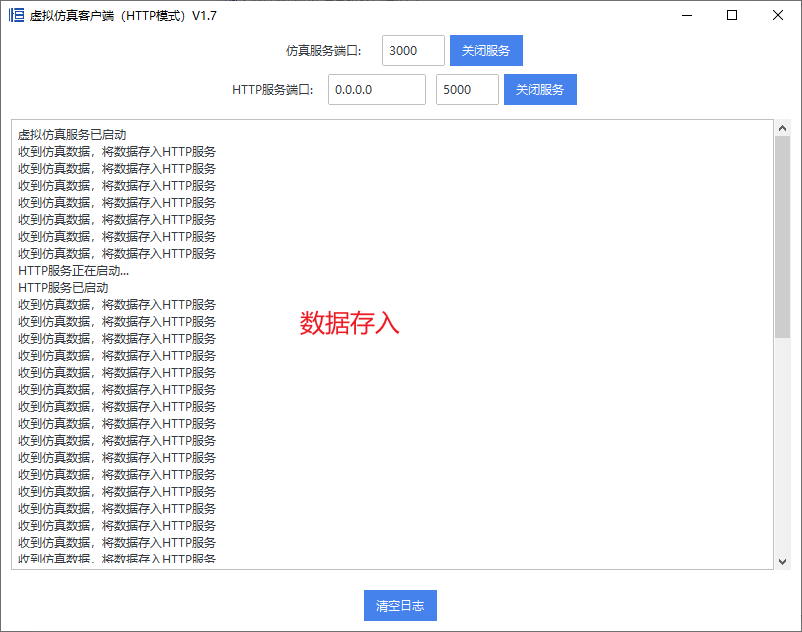

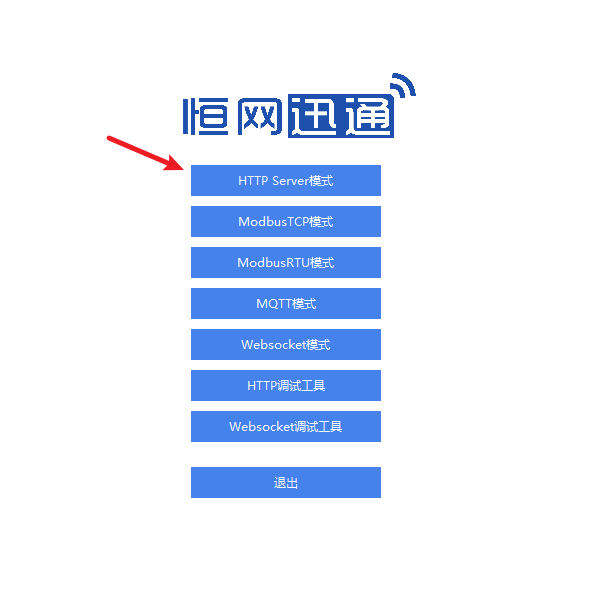

打开物联网虚拟仿真系统本地工具，开启HTTP Server的服务于HTTP端口后，即可看到数据存入客户端

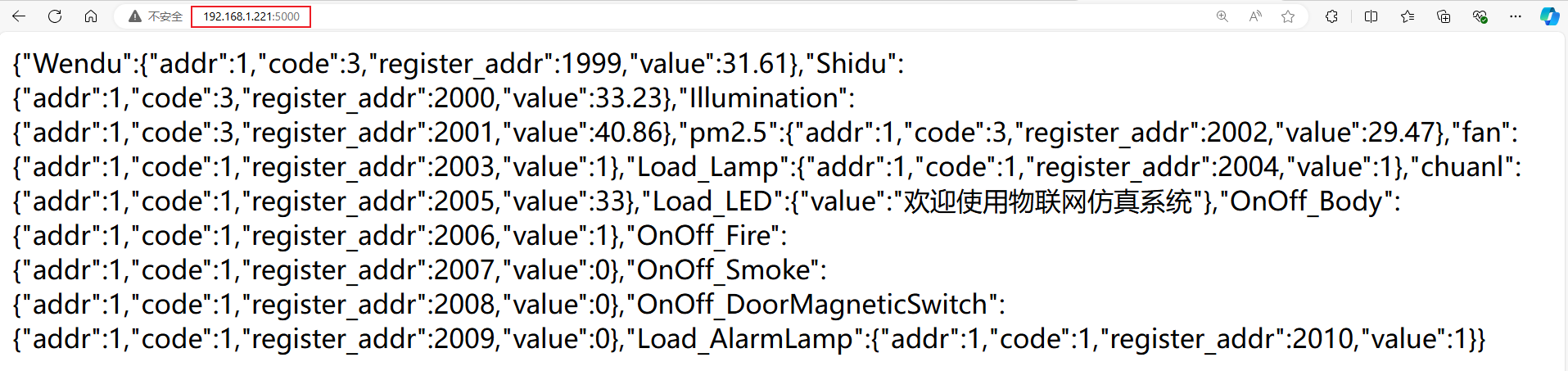

在网页上搜索本地IP:8000的网址，即可看到JSON格式的仿真设备数据。

进入可视化编程

Node-RED作为数据传输中转站，处理数据将数据最后通过MQTT上传至迅通云平台。

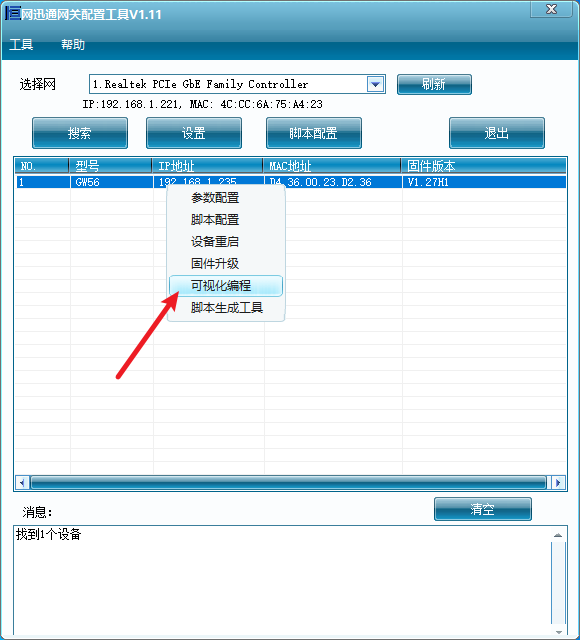

如有网迅通GW56网关，即可直接进入Node-Red可视化编程。 如果没有要去官网下载本地Node-Red

本次案例实验使用的是网迅通GW56网关的可视化编程

首先进入Node-RED，通过HTTP进行GET请求读取仿真数据

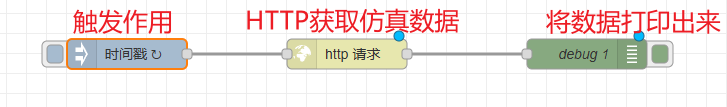

拉入时间戳节点作为触发，HTTP节点读取，将数值打印出来。

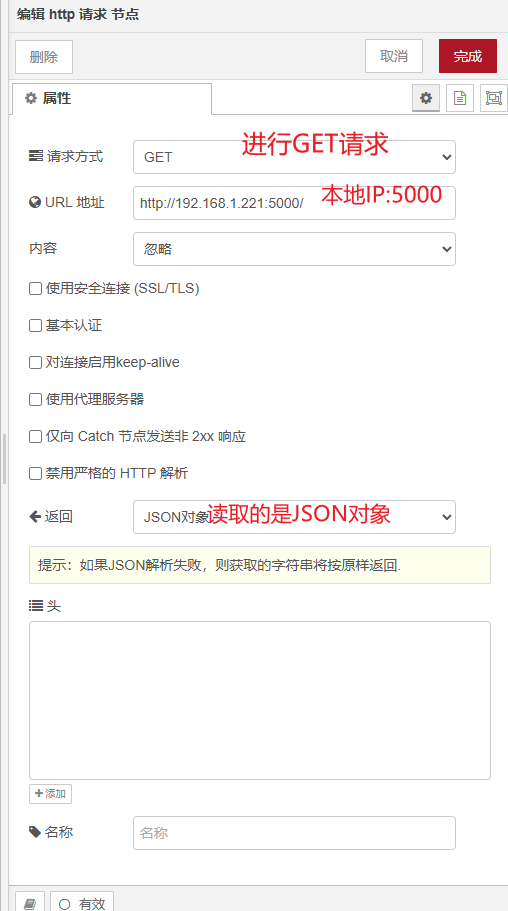

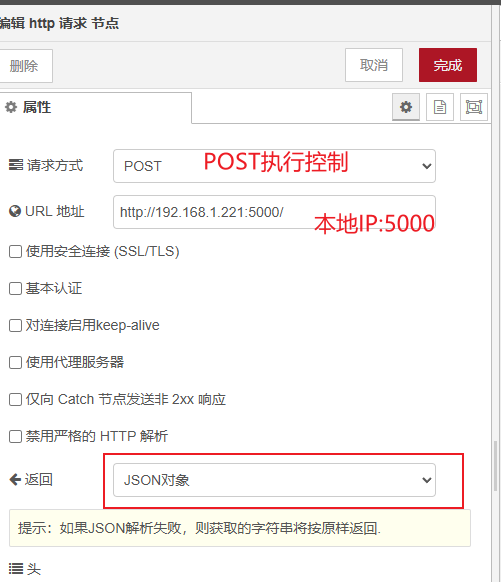

双击HTTP节点进行配置

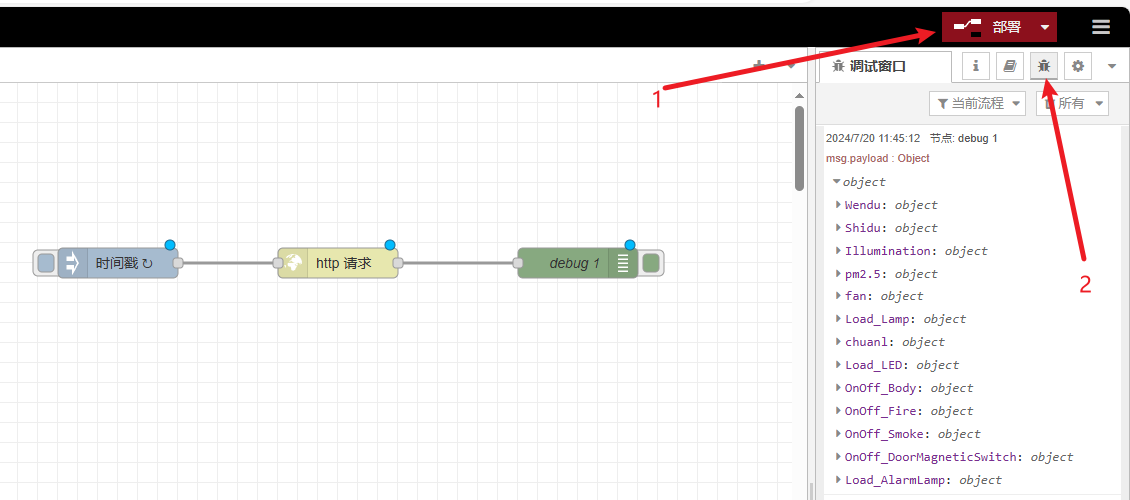

部署后即可看到仿真数值在调试窗口中打印出来。

迅通云工作准备

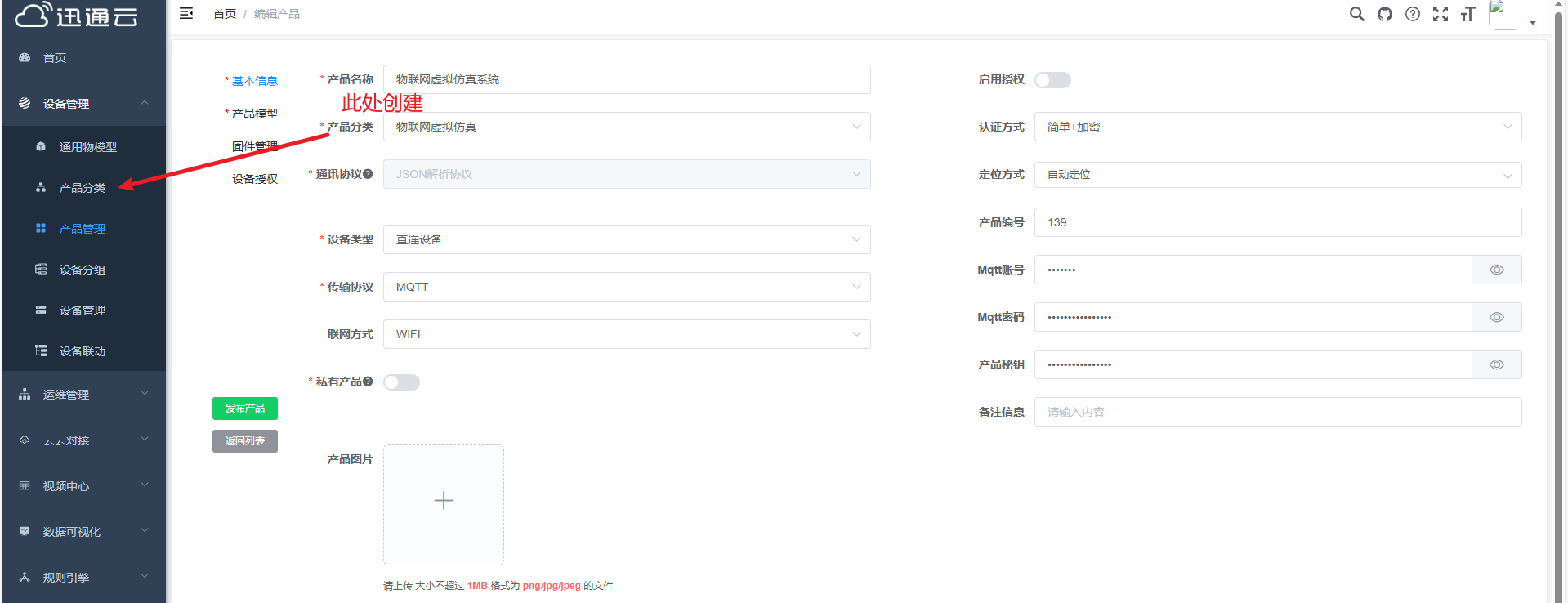

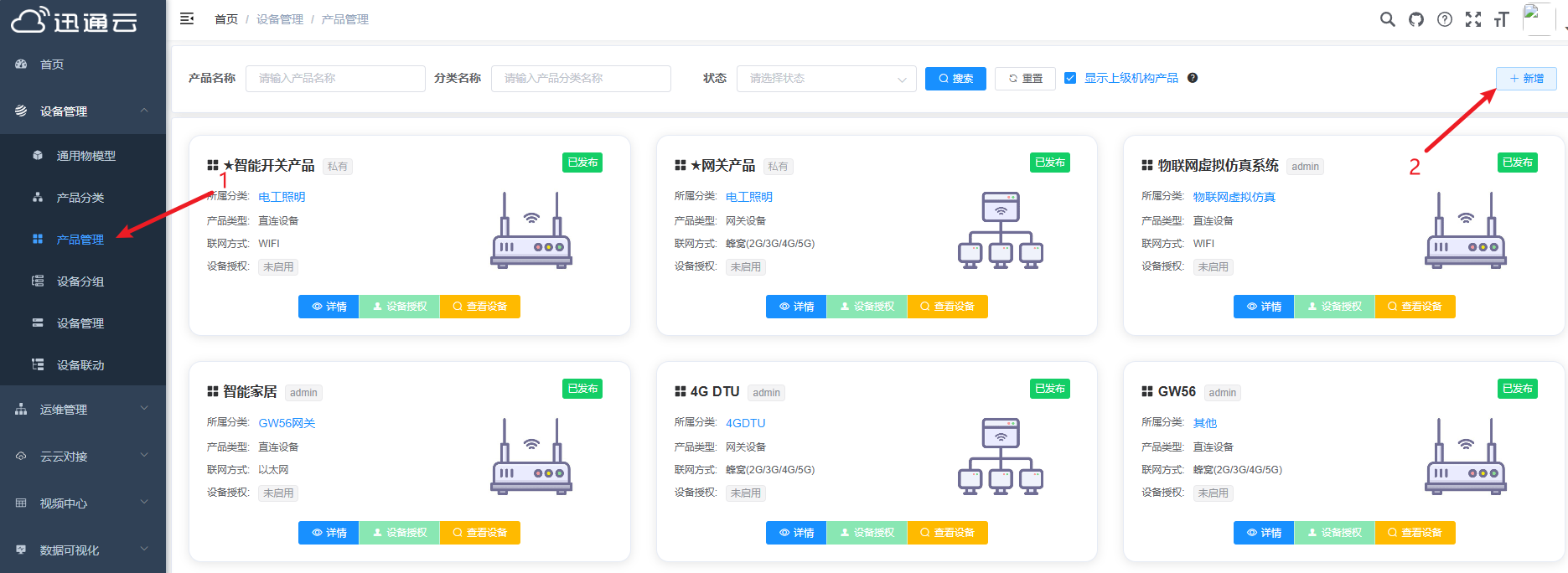

创建产品

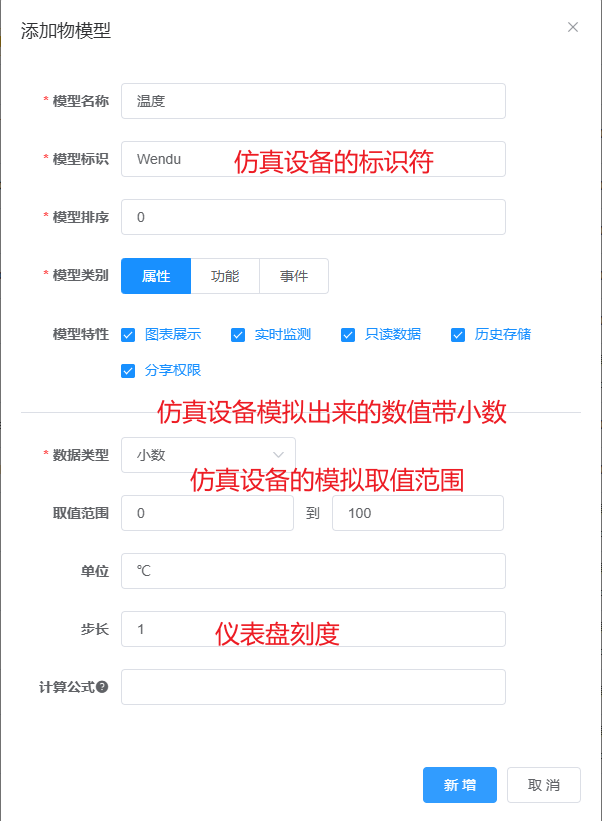

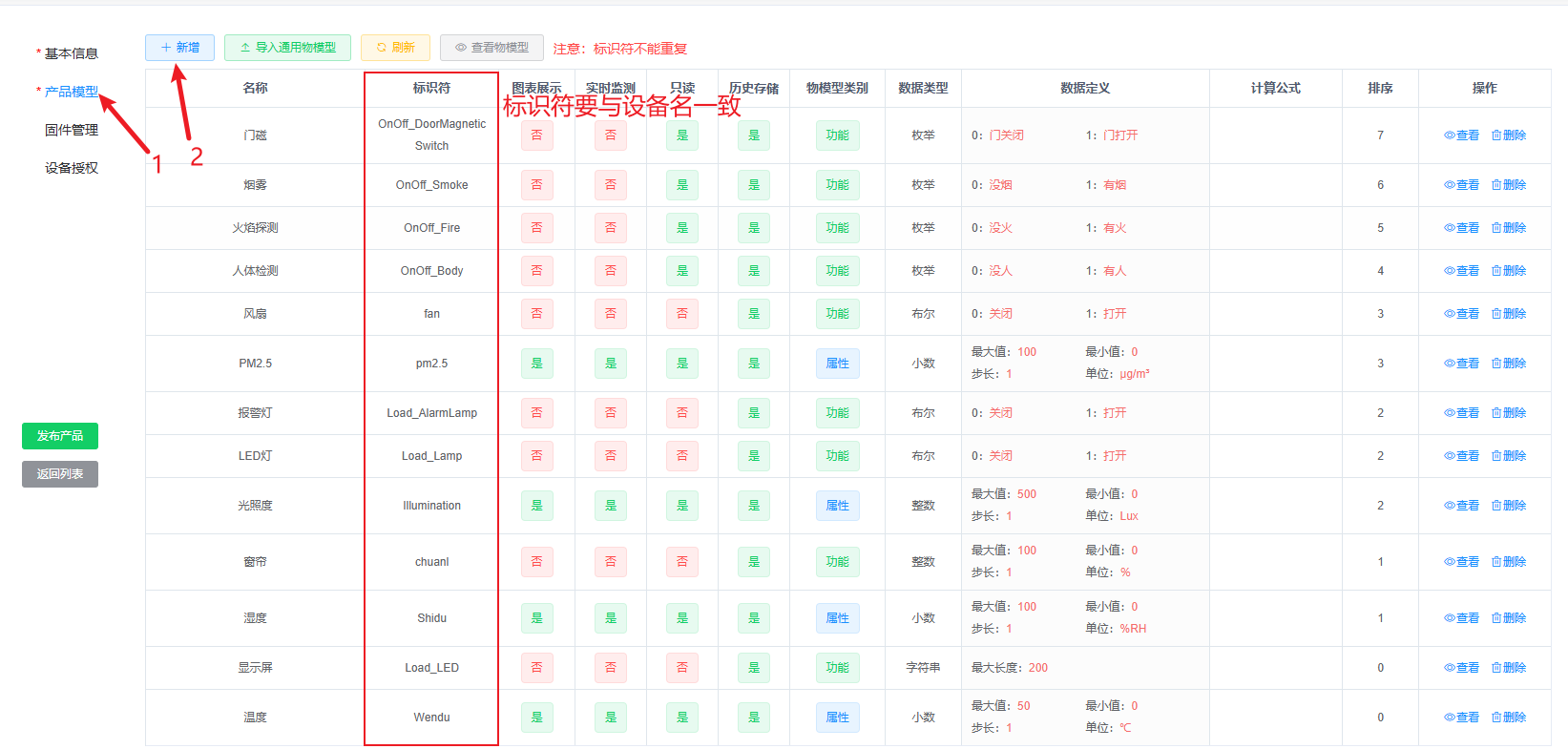

导入通用物模型

模型类别

属性：大部分适用于只可读的传感器设备。设定整数或小数数据类型即为仪表盘展示。

功能：适用于控制设备，设定整数或小数数据类型即为滑杆发送数据。

模型特征

图表展示：设备详细中以图表方式显示

实时监测：实时显示监测数据，但是不会存储到数据库

只读数据：设备上报数据，但是平台不能下发指令

历史存储：设备上报的数据会存储到数据库作为历史数据

分享权限：设备分享时需要指定是否拥有该权限

导入完通用物模型后，发布产品。

创建设备

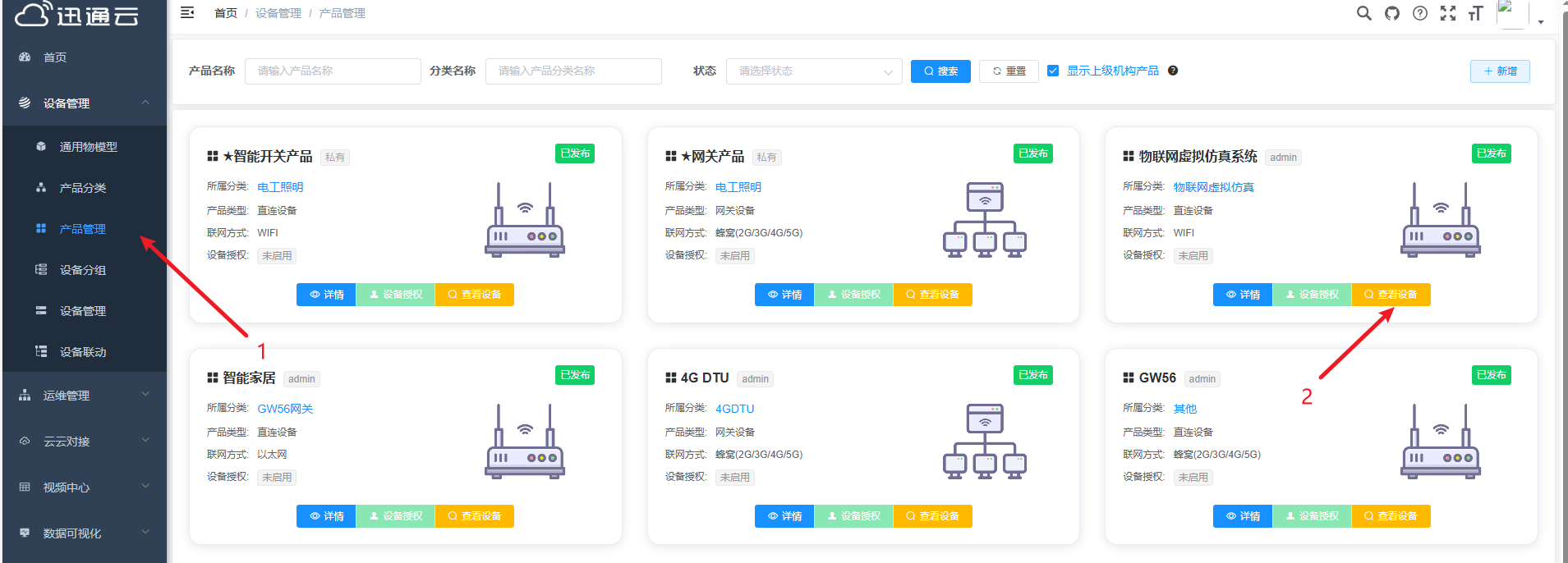

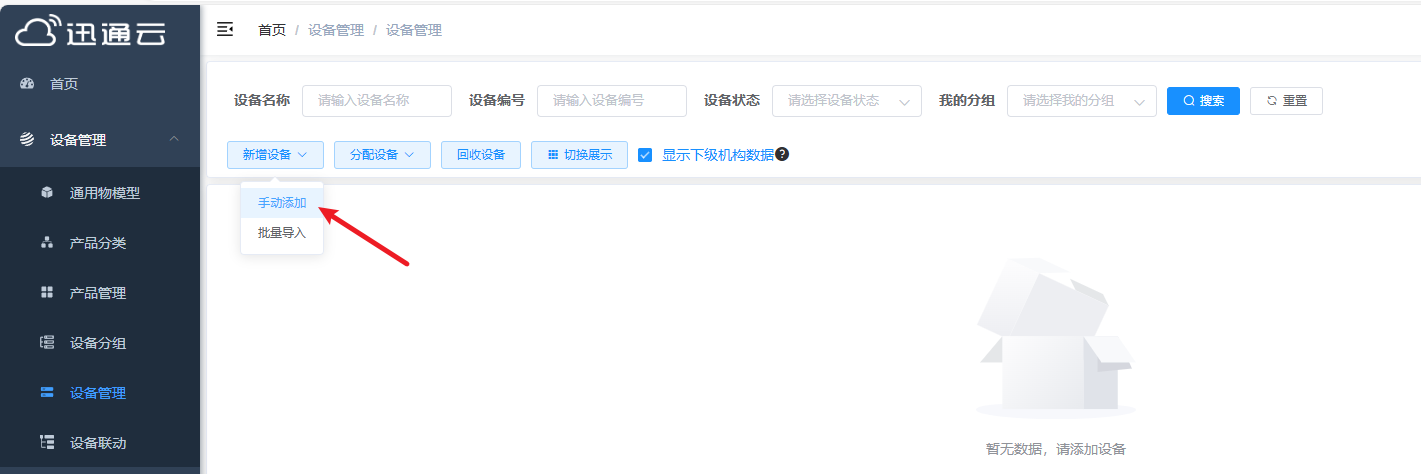

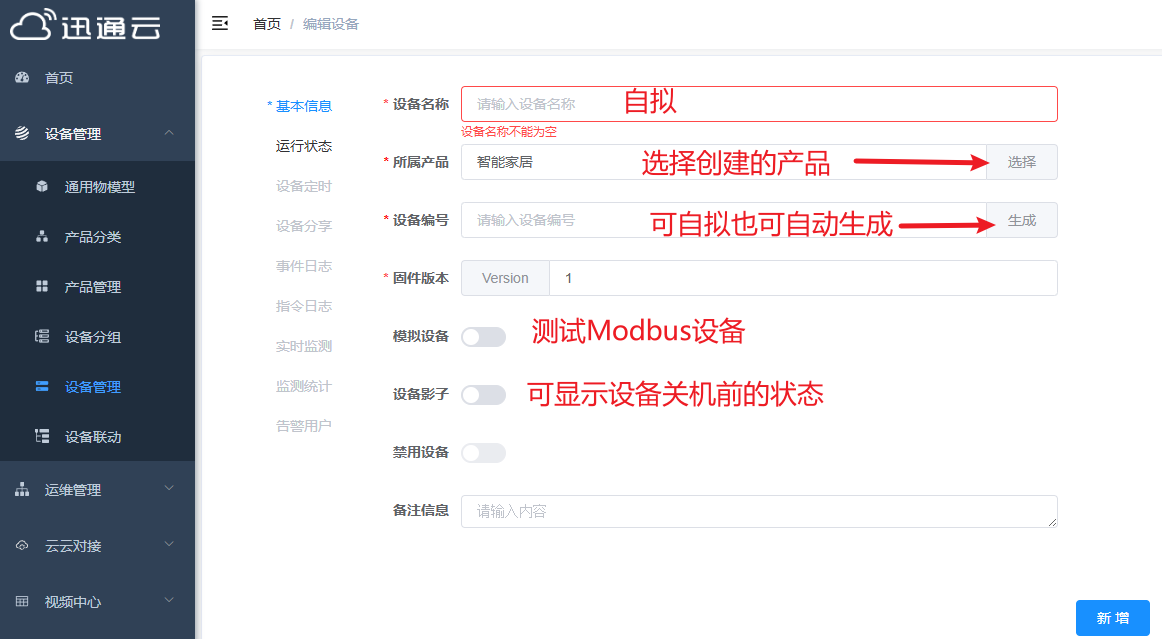

根据上一节创建完产品后，我们可以创建设备。进入到产品管理，找到创建的产品点击查看设备。

创建产品详细操作可查看：创建产品

新增完后是未激活状态，当MQTT连接上后，就能自动激活

通信连接

设备->迅通云数据上报格式（读取设备）

在 MQTT 接入方式中，设备需要和云平台建立 TCP 长连接，并通过 MQTT 协议特有的方式完成身份认证。当设备成功连接到云平台后，通过 发布 和 订阅 相应的 主题（Topic），来完成和云平台的消息通信。

已数据上报为例，如果采用 MQTT 方式上报，设备首先要和云平台建立MQTT连接，创建好设备后查看设备详情页，点击认证信息即可知道用户名、密码以及client ID。

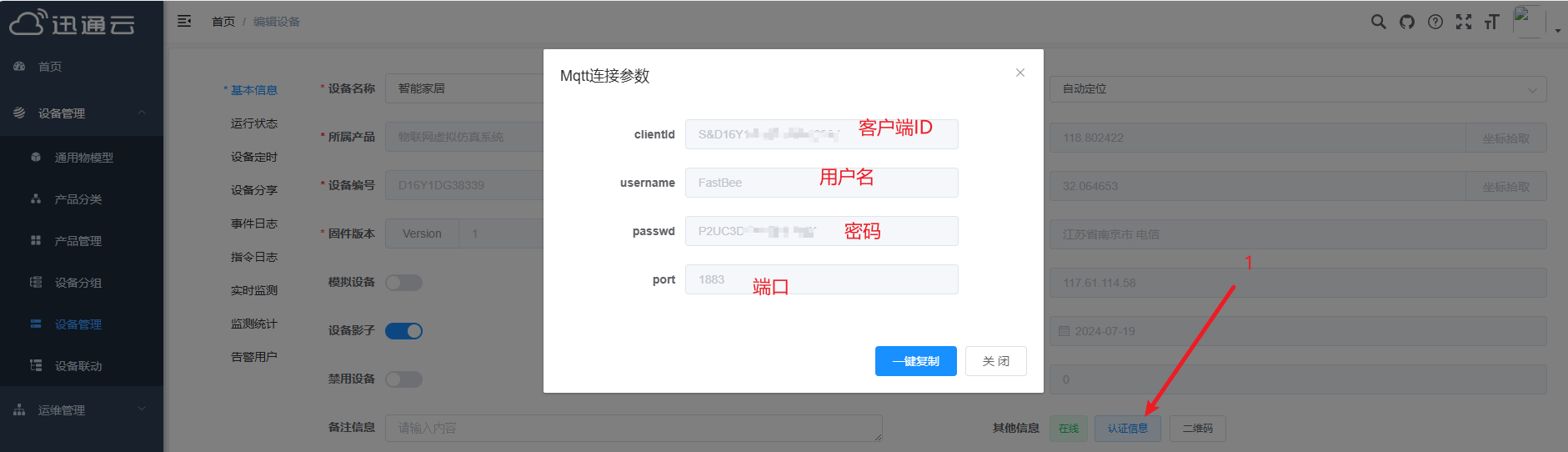

点击认证信息，查看MQTT连接参数

{productId} 代表产品ID， {deviceNum} 代表设备编号。通过web端获取产品ID和设备编号，如果使用自动添加设备，设备编号可以使用唯一编码或者使用设备MAC地址，设备认证成功后会在后端自动添加一个对应的设备实体

例如简单认证的客户端ID组成
 客户端Id等于 认证类型 + 设备编号 + 产品编号 + 用户ID
 clientId = S & deviceNumber & productId & userId

迅通云的连接MQTT的地址为

 mqtt:/cloud.rpdiot.com:1883

设备发布数据到云平台的主题为

/{productId}/{deviceNum}/property/post
 发布数据 (实时显示，属性/功能和监测数据，可定时上报监测数据)

设备发布数据到云平台的格式为

发布数据和事件，对应主题：/{productId}/{deviceNum}/property/post 可不上报remark

解释# 描述：属性、功能、事件都属于物模型，Json定义是一样的。`value` 的值如果是布尔类型，值为"0"或者"1"，代表打开/关闭；枚举类型对应枚举项的键值(例如 "1"，代表中速档位)；数组类型是以英文逗号分隔的字符串。
 # id      标识符，产品详情中查看物模型，对应物模型的标识符
 # value   值，对应物模型中定义，以字符串类型传递
 # remark  可以直接使用订阅到的备注信息，设备日志信息中查看到该备注
 ​
 [{
     "id": "gear",
     "value": "1",
     "remark": "档位设置成功"
 }, {
     "id": "switch",
     "value": "0",
     "remark": "开关已关闭"
 }]

MQTT设备接入详细可看

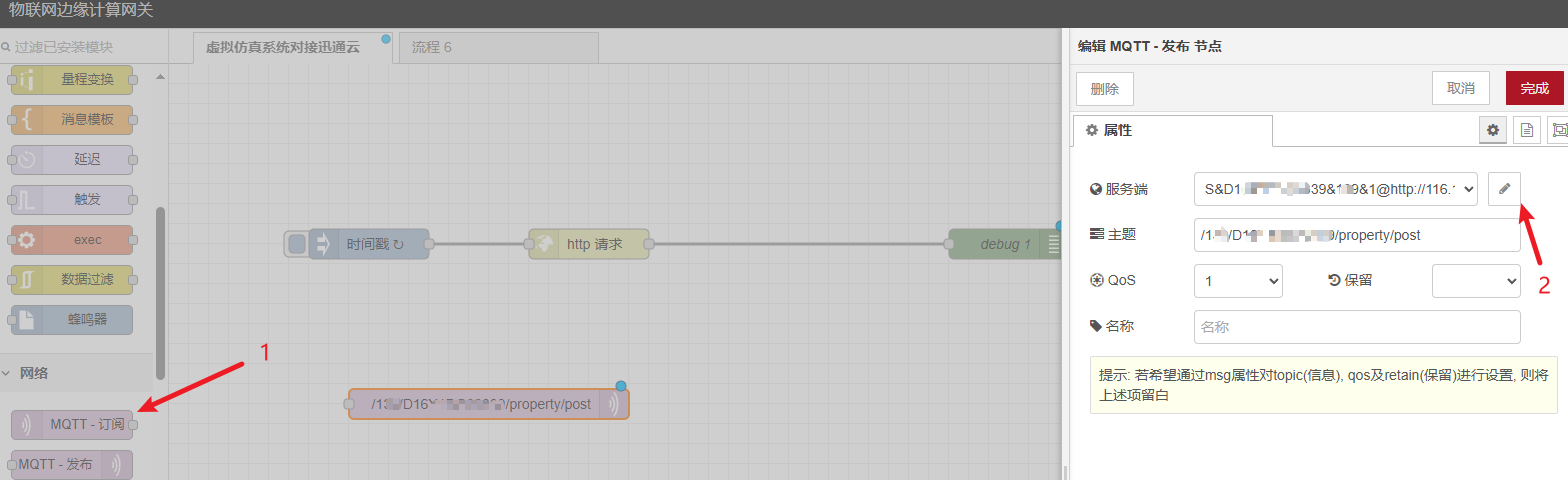

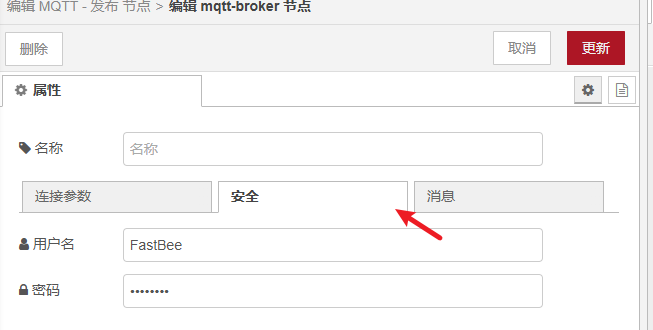

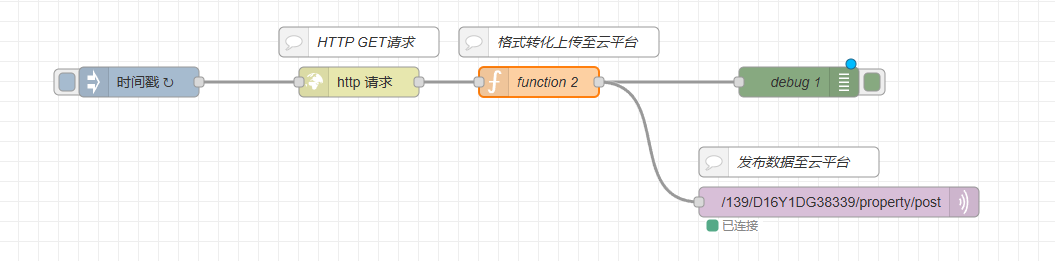

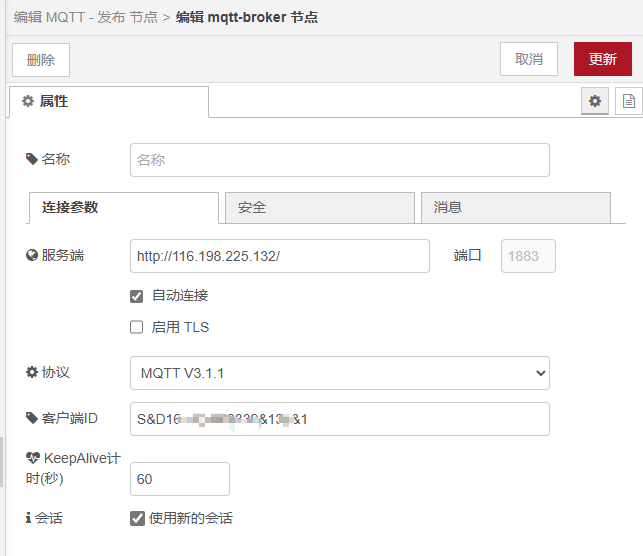

回到Node-RED拉入MQTT节点配置通信按照MQTT连接参数填写服务端信息，设备发布数据到云平台的主题

部署后显示已连接

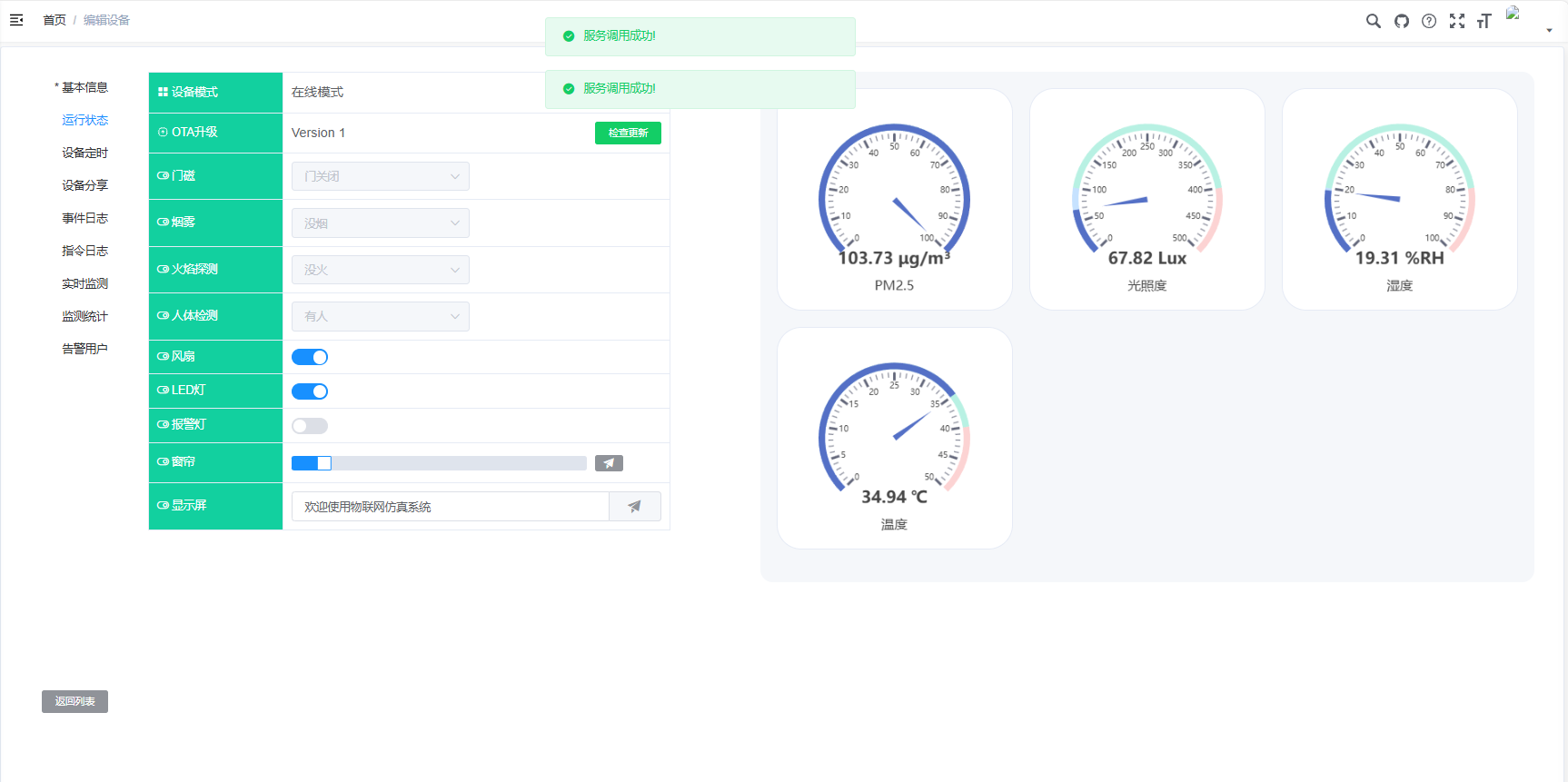

迅通云平台也显示在线

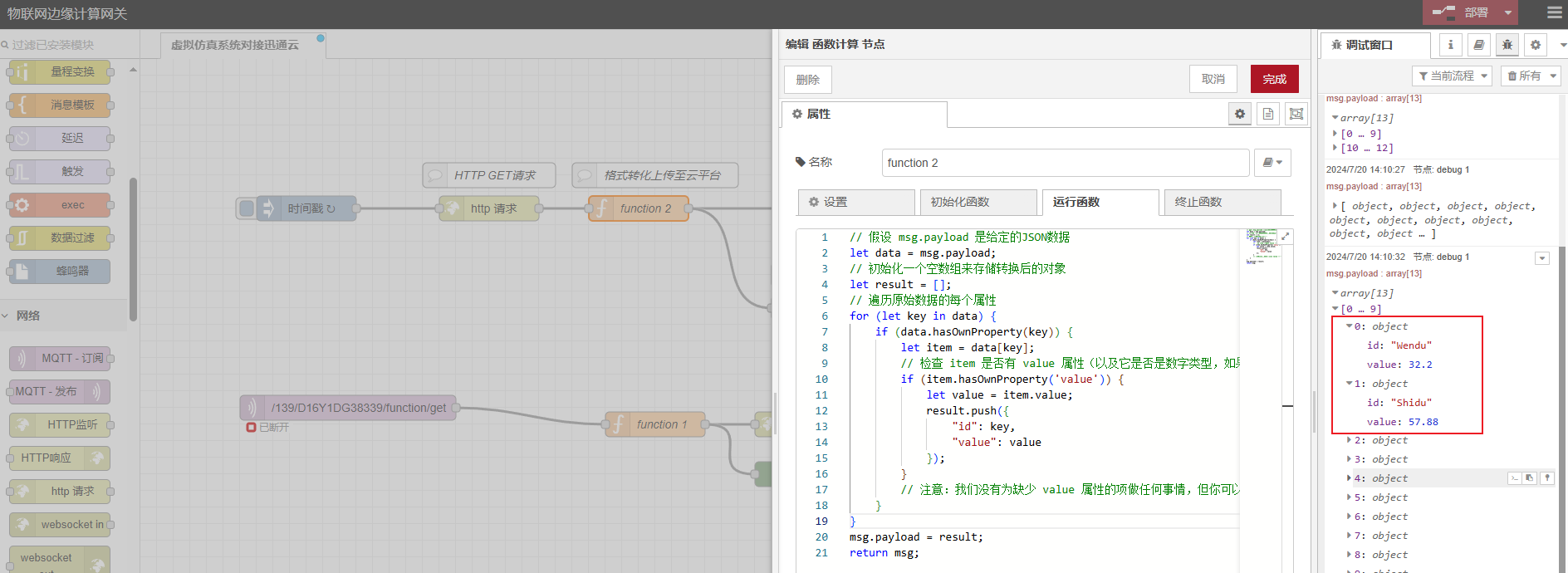

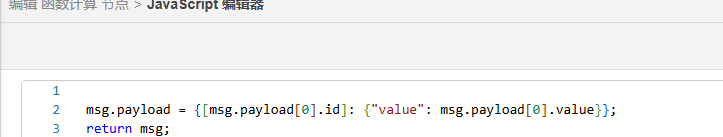

配置数据上传格式，拉入函数节点将仿真设备数据转化成设备发布数据到云平台的格式

迅通云->设备数据下发格式（控制设备）

设备订阅云平台下发消息的主题为

 /{productId}/{deviceNum}/function/get   平台订阅指令

云平台下发的格式为

• 订阅平台指令，对应主题：/{productId}/{deviceNum}/function/get

解释# 描述：属性、功能、事件都属于物模型，Json定义是一样的。例如都订阅到消息打开开关，设备的处理都是把开关打开。
 # id      标识符，产品详情中查看物模型，对应物模型的标识符
 # value   值，对应物模型中定义，以字符串类型传递
 # remark  平台中告警、场景联动和定时下发的指令有备注信息
 ​
 [{
     "id": "gear",
     "value": "1",
     "remark": "设备定时"
 },{
     "id": "switch",
     "value": "0",
     "remark": "场景联动触发"
 }]

网迅通物联网虚拟仿真系统控制格式

{"设备名":{"value":数值}}

 例如
 {
 "fan":{"value":1}
 }

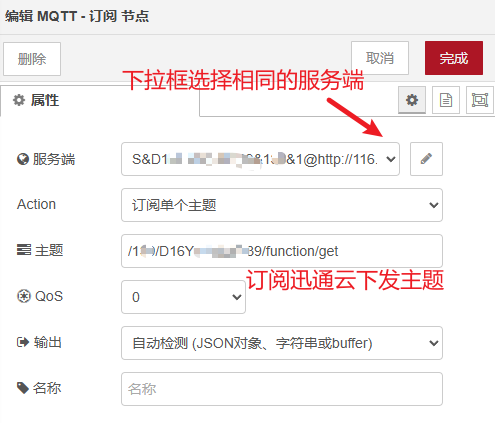

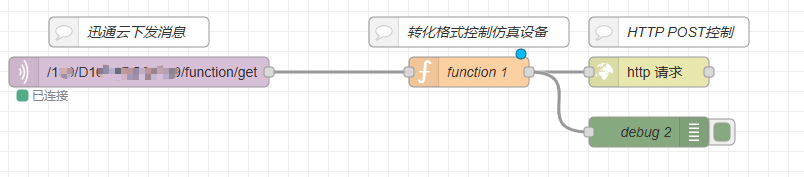

拉入MQTT订阅主题，选择相同的通信服务端，订阅对应主题：/{productId}/{deviceNum}/function/get

MQTT节点

函数节点

HTTP节点

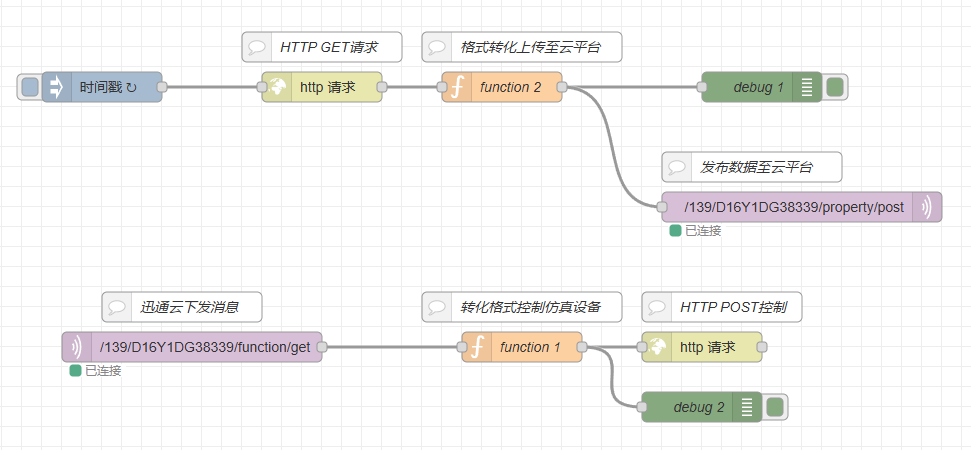

演示效果
