天钰原装JD6606SP5芯片，多端口控制（MPC）应用， 过电压保护

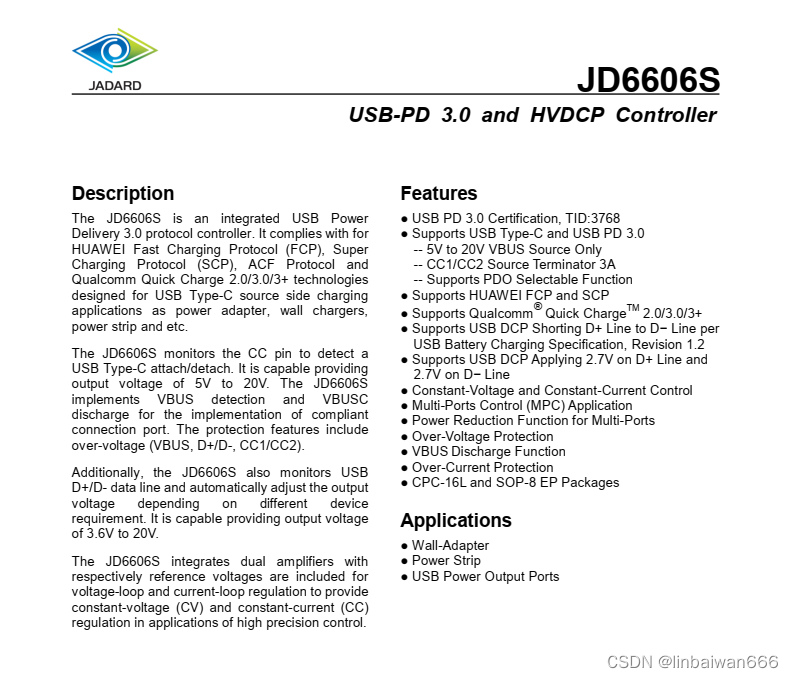

描述

JD6606S是一款集成USB电源交付3.0协议控制器。它符合华为快速充电协议（FCP），超级计费协议（SCP）、AFC协议和高通公司Quick Charge 2.0/3.0/3+技术设计用于USB Type-C电源侧充电例如电源适配器、壁式充电器等，电源板等。

JD6606S监测CC引脚以检测USB Type-C连接/分离。它能够提供输出电压为5V至20V。JD6606S实施VBUS检测和VBUSC履行合规义务连接端口。保护功能包括过电压（VBUS、D+/D-、CC1/CC2）。此外，JD6606S还监控USBD+/D-数据线并自动调整输出电压取决于不同的设备要求能够提供输出电压3.6V至20V。

JD6606S集成了双放大器和分别包括参考电压提供电压回路和电流回路调节恒定电压（CV）和恒定电流（CC）高精度控制应用中的调节。

AFC/FCP/SCP协议

JD6606S支持AFC协议，输出电压范围为5V/9V，输出电压范围为5V/9V/12V支持SCP协议，充电能力为4.5V/5A。

闸门驱动器

JD6606S提供用于控制外部N-MOSFET。门驱动器不仅可以控制N-MOSFET平滑导通以避免VBUSC电容负载条件下降在任何故障情况下都能快速关闭。

应用

● 墙壁适配器

● 电源板

● USB电源输出端口
