某后台服务器时序图

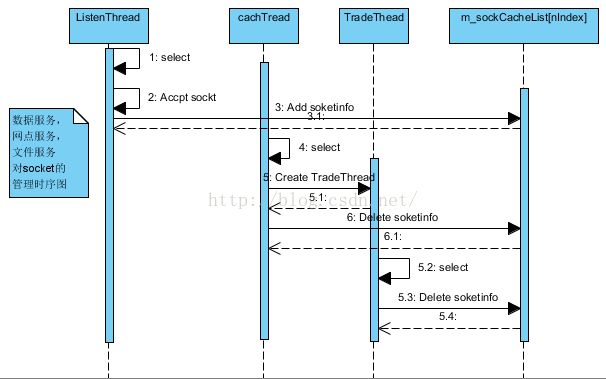

某后台服务器时序图，画了三小时，终于画好。

如上图，ListenThread负责侦听客户端的连接，当有客户端连接上来时，接受socket,并且发送消息3：add socketInfo，将socketinfo增加到 m_sockCacheList[nIndex]中。nIndex表示缓冲线程的线程索引，取值可以为[1…n]。ListenThread用socket总数对缓冲线程总数取模来决定当前socket加入到哪个缓冲线程中。

缓冲线程对自己m_sockCacheList[nIndex]中的socket循环检查是否有数据可读。若有数据可读，则为客户端寻找空闲的TradeThread(或者创建TradeThread，发送消息5：Create TradeThread),接着发送消息6：Delete socketInfo,将socketInfo从自己内部的m_sockCacheList[nIndex]移除。

TradeThread,侦听客户端的请求操作，并且根据业务规则，做相应处理。当发现客户端在规定的时间内无反应时，发送消息：5:3，Delete socketInfo,将scoketInfo删除。
